RobeiEDA学习日记-Day1

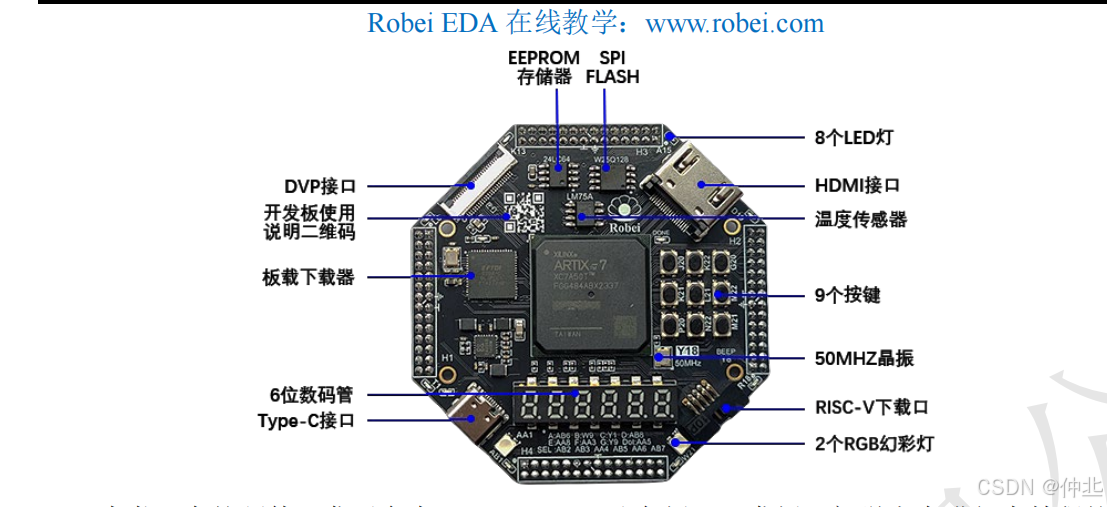

EDA(软件)+Robei A7 50T八角版FPGA开发板。

硬件资源：

        4排24扩展口，96个扩展IO口。

        1个HDMI接口，一个DVP接口，一个RGB LED接口，1个蜂鸣器，6位数码管，8路LED,9路矩阵键盘，1个USB串口，1个EEPROM存储器，1片FLASH存储器，1个温度传感器和1个蓝牙。

今天学习1-4章，硬件篇。

FPGA,现场可编程门阵列，是PLD可编程逻辑器件的一种。特点是：

1.现场，用户自己在使用的时候即可完成编程，不需要将设计送厂家生产。可以重复写入。

2.门阵列：是有大量的逻辑门构成，而FPGA的逻辑门是以查找表的形式实现的，即一个小黑匣子，根据输入输出对应结果。

3.可编程，即用户可以按照需要自由排列组合逻辑门阵列.

CPU的编程，本质上是对寄存器的操作，而FPGA的编程，是直接改变的硬件逻辑，所以也叫作硬件编程。

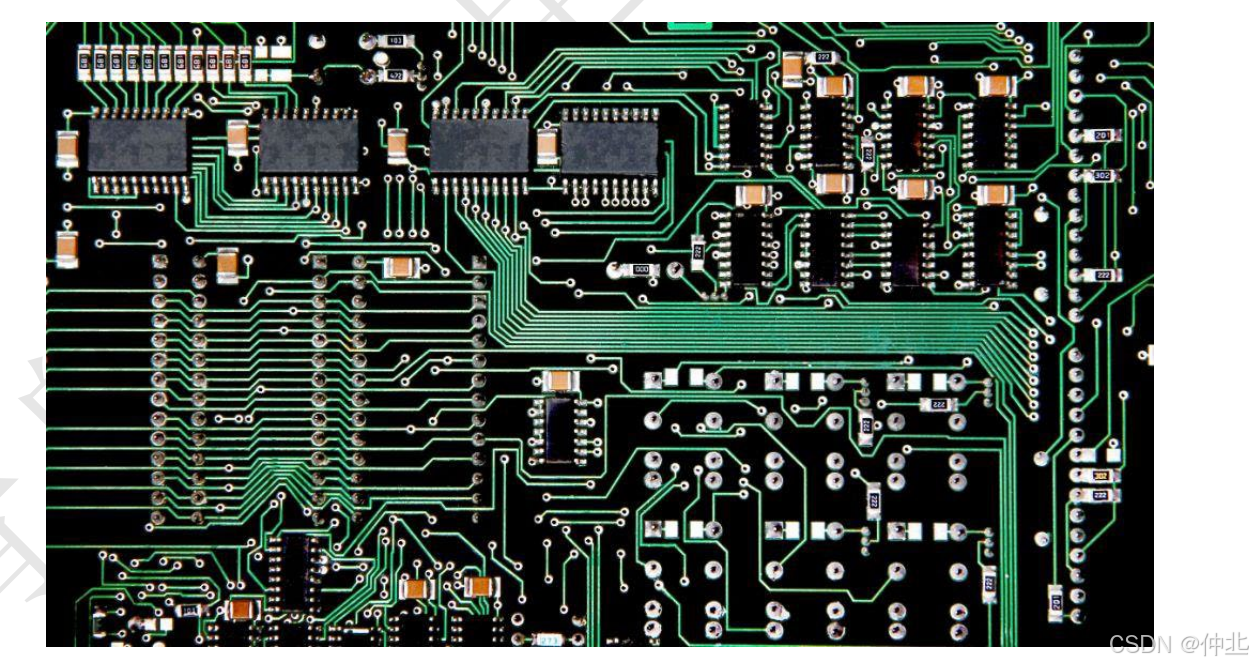

早期，数字电路并未集成，只依赖电阻电容等分立的最基础的电路元件，之后，出现了TI公司将数字逻辑门集成，制成了集成电路。

而之后便产生了74系列芯片，如计数器，3-8译码器等经典的数字电路实验会用到的芯片，而对数字系统的设计就是用导线连接芯片，组成一个较大的系统。

按照规模划分，集成电路规模经历了小规模，中规模，超大规模，甚大规模集成电路的发展过程，现在的数字系统已经达到了很大的集成性，我们可以把许多功能集成在一个很小的硅片上，构成“片上系统”。

        RossFreeman在1985年制成了第一枚FPGA芯片XC2064,创建了赛灵思公司（被AMD收购）。

        数字电路按功能分类可分为专用型和通用型，74系列芯片是通用型数字电路，可以用这些通用型数字电路组成一些较为复杂的系统。而为了某些专用用途设计的集成电路，如雷达的电路，就被称为ASIC，即专用集成电路。

        手机的主控芯片都属于专用集成电路。专用集成电路的缺点在于设计费用昂贵，设计周期长。因此，PLD出现了。

        逻辑器件可以分为可编程和不可编程两类，不可编程的传统芯片又分为通用型和专用型。

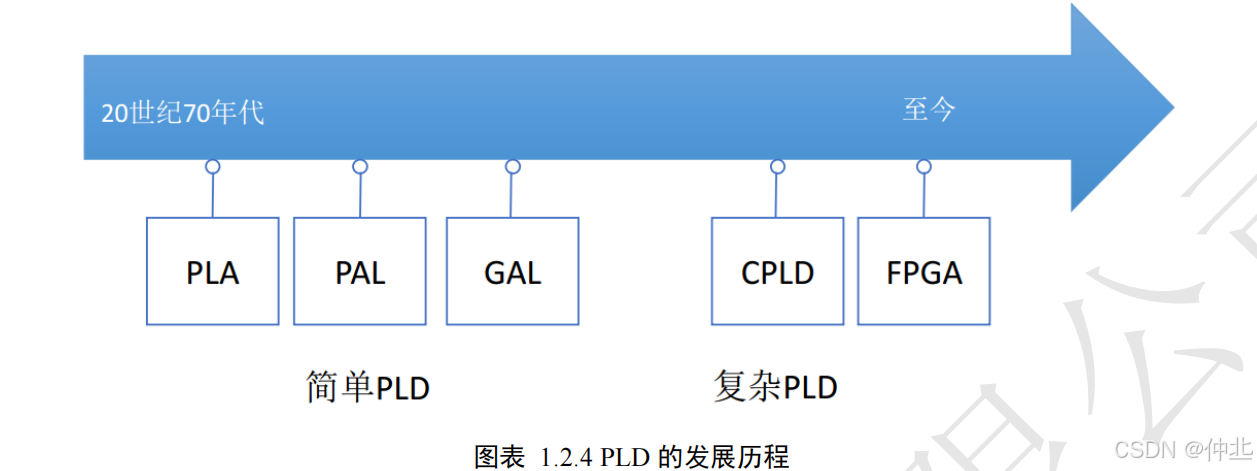

        可编程逻辑器件的发展：

大致可分为：SPLD,CPLD和FPGA。FPGA与传统PLD的结构不同，因此叫做FPGA加以区分。

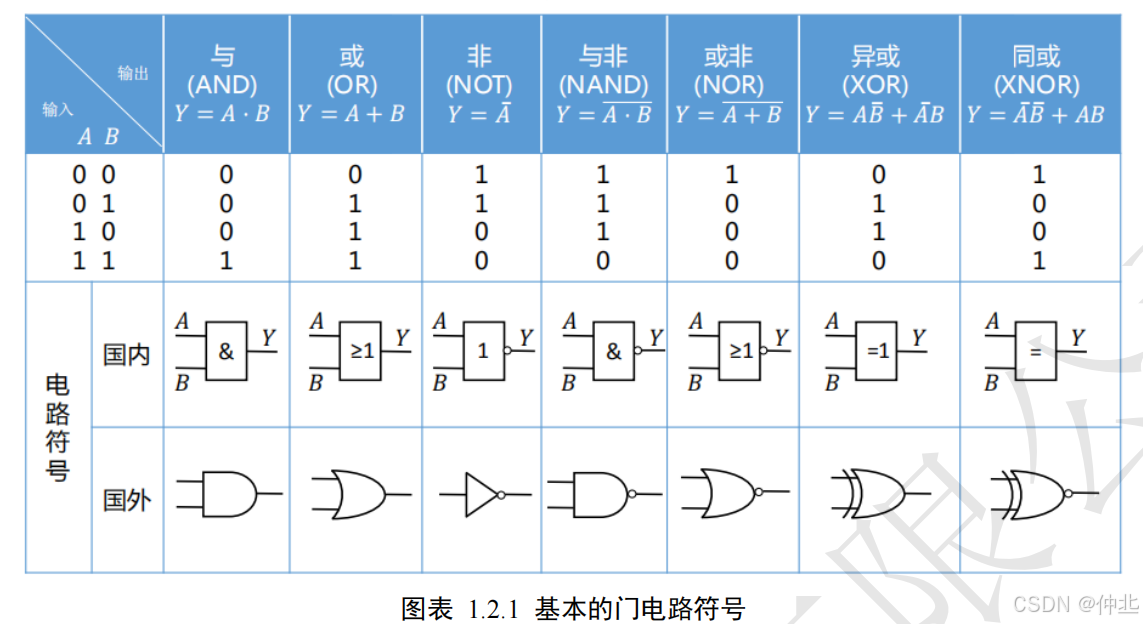

学过数字电路可以知道，真值表若有n个输入变量，则可以将输入逻辑表达式写作n位二进制，那么，n个变量与就表示一个状态，逻辑函数的输出就是所有有效状态或，所以所有数字逻辑函数式都可以写作与或的形式。

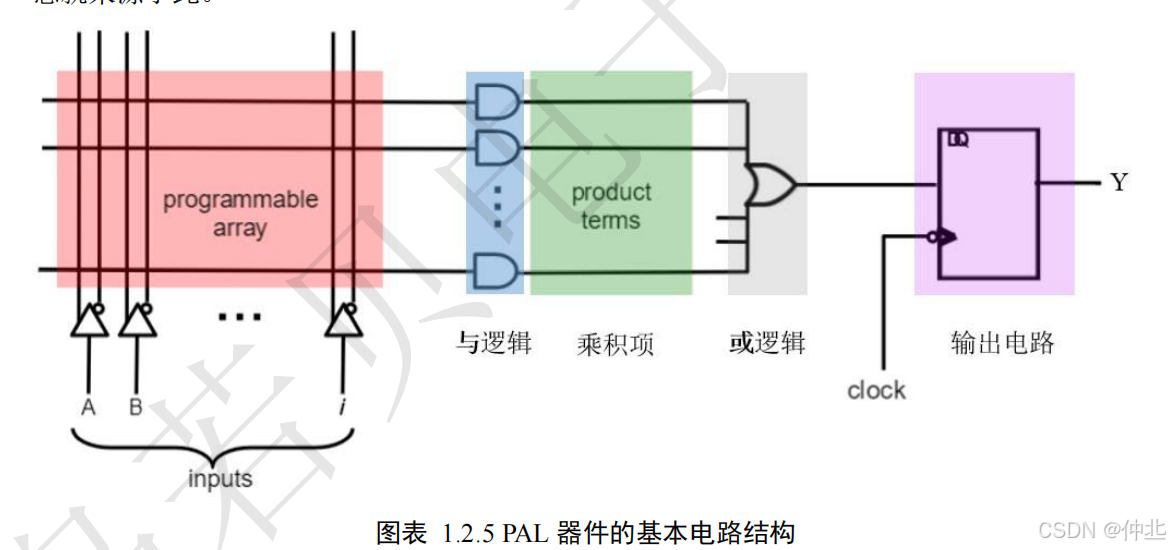

上图中，最左侧的n列代表n个输入变量，m行代表m种有效的情况，这m行通过一个或逻辑就成为了输出，根据时钟信号输出给外部，这就是SPLD的结构原理图。

而CPLD可以理解为是逻辑阵列块

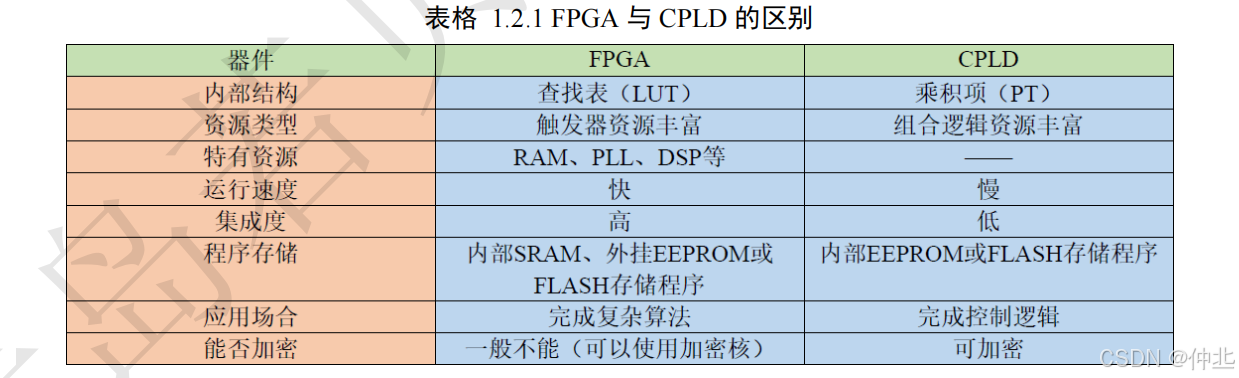

FPGA内部结构是查找表的形式，CPLD结构是乘积项的形式。

FPGA的内部结构

        FPGA由可配置逻辑块CLB,输入输出单元IOB和分布式可编程互联矩阵PIM组成。

一般来讲,FPGA的可编程逻辑单元是由LUT查找表和寄存器Register组成的，赛灵思7系列是6输入查找表，

FPGA由于其灵活性和可编程性，广泛应用于IC验证，一些蓬勃发展但是技术尚未成熟的领域，如人工智能等

FPGA产业现状

        两大巨头是赛灵思和Altera，国内主要是紫光同创，安路，高云，复旦微等公司，都有不错的产品。

开发板型号：XC7A200TFBG484-2I
