后处理是3D打印应用过程中的关键步骤，到目前为止，无论使用哪种3D打印工艺，都或多或少涉及到以下几种方法——清粉、退火、后固化、去支撑、打磨、喷砂、着色等。热处理同样也是3D打印零件应用过程中的重要环节，根据预期结果、使用的材料和首选技术，可以采取多种形式。

在增材制造中，生产的零件会受到不同的温度影响，并根据所选择的打印工艺经历或多或少重要的加热和冷却阶段。这些阶段对积累残余应力的零件有直接影响。打印后进行热处理至关重要，因为它不仅能消除缺陷，而且还影响零件的机械特性，如抗弯曲性、延展性甚至最终硬度。

本文内容，3D打印技术参考将回顾和讨论增材制造中存在的烧结、金属退火、硬化（固化）以及热等静压等热处理方法，并了解它们各自的挑战。这些后处理步骤有一个特定目标——减少3D打印零件的内应力并提高其机械性能。根据所选择的技术，会获得不同的结果，但目标是影响打印过程中可能出现的残余应力。

烧结

烧结是可用于增材制造的热处理方法之一，严格来说，这更多的是制造过程中的一个关键步骤，而不是后处理方法。事实上，在使用粘结剂喷射或其他间接 3D打印时，这是不可或缺的重要环节。通过这两种工艺将获得零件的生坯，里面包含了无机或有机的粘结剂，目前多通过热脱脂的方法进行去除，之后继续在更高的温度下实现金属颗粒的冶金结合。

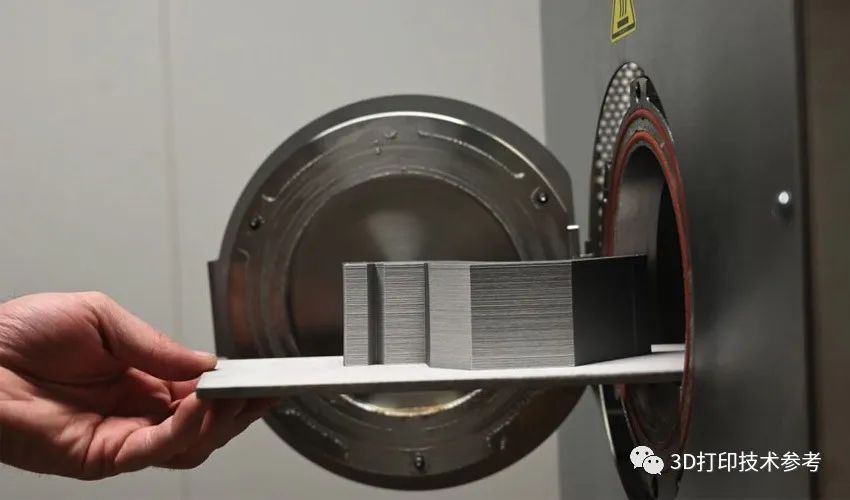

来源：Markforged

烧结炉是该环节的重要设备，目前多使用真空或气氛烧结炉，前者通过高真空避免零件在高温下氧化，后者则是通过还原气氛防止零件氧化。在烧结过程中，通常设置温度略低于所用材料的熔化温度，烧结过程可减少零件的孔隙率并增加其硬度。除适用于金属打印外，该热处理环节还适用于陶瓷打印。

收缩和变形，是该环节下不得不面对的重要问题。在烧结过程中，粘结剂的去除使粉末材料逐渐占据空出来的位置，这将减小原始零件的尺寸。目前，多通过预扩大零件的尺寸以及仿真处理来尽量保障最终的零件尺寸，同时还需要配合一定的后加工手段。

聚合物后固化

目前，光固化3D打印的聚合物也需要通过后固化来改善其最终性能，这是一个硬化或固化阶段。树脂是由几种在液态下不连接在一起的单体组成的，当暴露于紫外线源时，这些相同的单体将结合在一起形成所需的部件。然而打印后，某些区域不会实现最佳交联，从而有损害打印组件整体电阻的风险。这就是硬化步骤起作用的地方，它将使交联反应充分完成。

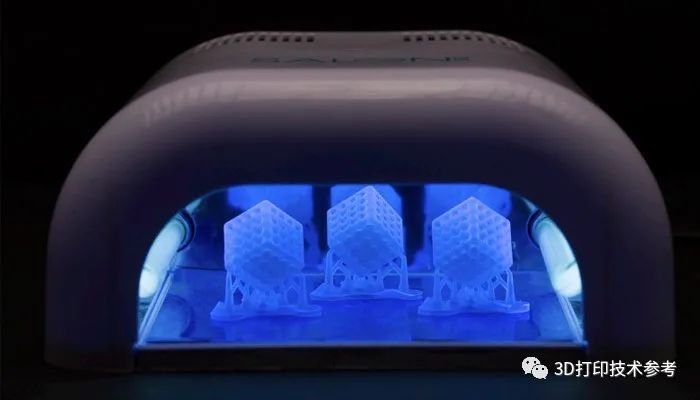

来源：Formlabs

零件创建完成后，将对其进行清洁，以去除多余的非光聚合树脂。然后就可以将零件放入合适的机器中——通常，树脂3D打印机制造商会提供固化站。这是一个紫外线室，可硬化打印部件并赋予其最终特性。这降低了其脆弱性并降低了破损的风险。固化还可以固定树脂的颜色，使其处理起来更安全。零件随着时间的推移具有更强的强度，这在许多领域都至关重要。

所使用的树脂类型或零件尺寸等因素将直接影响该热处理步骤。大多数情况下，零件越大，固化所需的时间就越长。

3D打印中的退火

这种热处理方法将3D打印部件暴露在一定温度下，该温度取决于所使用的材料。加热后，逐渐冷却以增加其强度。这是一种广泛用于金属的技术。某些塑料也可以进行这种退火，例如PLA和PETG。对于其他热塑性塑料，例如ABS，它并不适用，因为热量往往会产生过多的翘曲或变形。

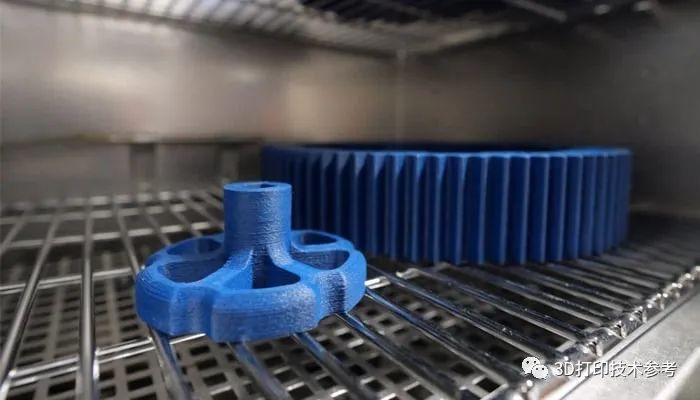

一些热塑性塑料适合退火（照片来源：UltiMaker）

具体而言，退火是将材料加热到高于其结晶温度但低于其熔点的温度。对于聚合物，这将使分子能够自我重组，从而提高最终部件的稳定性。对于金属，退火将有可能由于其再结晶而增加晶粒尺寸。在这两种情况下，退火的持续时间都会对最终零件的结构产生影响——暴露在热量下的时间越长，其结构变化就越大。例如，在退火步骤后可以获得更小的塑料部件，因为热量加速了它们的收缩。在进行相关设置时，需要考虑这一点。

金属3D打印中的退火将提高所制造零件的延展性及其强度。

金属热处理方法

去应力退火是金属3D打印常用的热处理方法之一，残余应力是快速加热和冷却的必然产物，这是激光粉末床熔融工艺的固有特性。应力退火的过程中，内应力会逐渐消失或降低，同时伴随着材料的晶体再排列和细化。这样可以提高材料的塑性、韧性和延展性，降低材料的硬度和强度。从而改善材料的综合性能。

此外，还可以使用回火强化3D打印金属零件，这是一种将零件加热到非常高的温度并快速冷却的操作，它将影响零件件的微观结构；淬火通常需要使用液体来冷却零件。
