LPC定时器

//概述

LPC178x/177x 系列 Cortex-M3 拥有 4 个 32 位可编程定时器/计数器，均具有捕获、比较匹配功能。定时器用来对外设时钟（PCLK）进行计数，而计数器对外部脉冲信号进行计数，可以选择在规定的时间处产生中断或执行其它操作，这都由 4 个匹配寄存器的值决定。它也包含4 个捕获输入，用来在输入信号变化时捕捉定时器的瞬时值，也可以选择产生中断。
注： 4 个定时器 / 计数器，除了外设基址之外其他完全相同。 4 个定时器最少有 2 个捕获输入和 2 个匹配输出，并且有多个引脚可以选择。定时器 2 引出了全部 4 个匹配输出。

//特性

 32 位的定时器/计数器，带有一个可编程的 32 位预分频器；
 计数器或定时器操作；
 每个定时器包含 2 个 32 位的捕获通道，当输入信号变化时捕捉定时器的瞬时值。也可
以选择产生中断；
 4 个 32 位匹配寄存器，允许执行以下操作：
－匹配时连续工作，在匹配时可选择产生中断；
－在匹配时停止定时器运行，可选择产生中断；
－在匹配时复位定时器，可选择产生中断；
 有 4 个与匹配寄存器相对应的外部输出，这些输出具有以下功能：
－匹配时设为低电平；
－匹配时设为高电平；
－匹配时翻转电平；
－匹配时不执行任何操作。

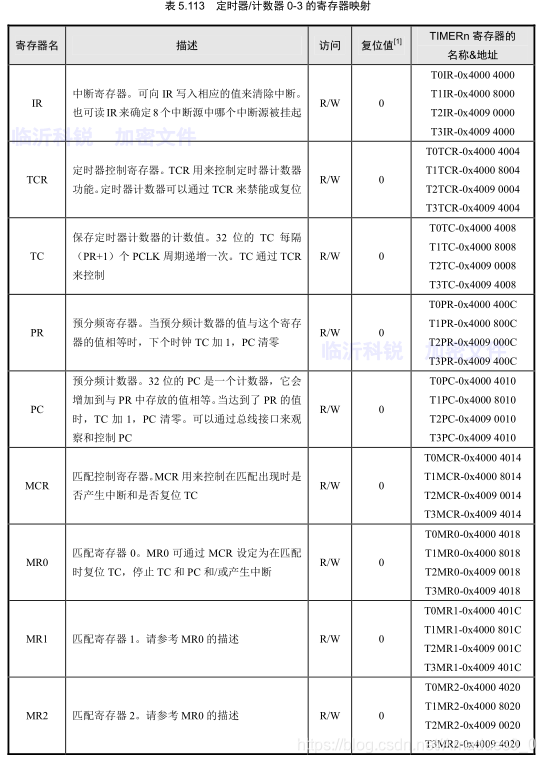

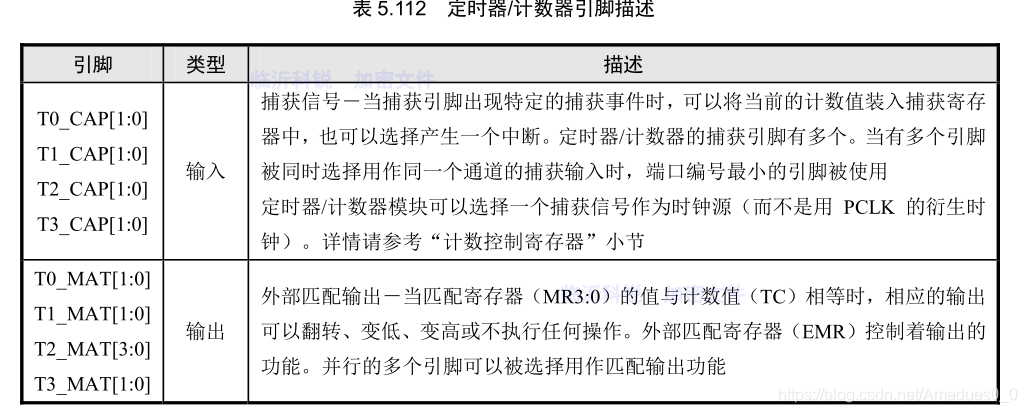

在这里插入图片描述

//定时器部件

LPC178x/177x 系列Cortex-M3 的定时器/计数器功能部件主要由三部分构成：
1．计数部分
定时器的时钟源可以是 PCLK，对 PCLK 进行分频后，输入计数器，对其进行计数。另外LPC178x/177x 系列 Cortex-M3 可以对外部的脉冲进行计数，外部脉冲从 CAP 引脚输入。
2．匹配功能部分
匹配寄存器 0～3 中保存匹配值，当某一个匹配值与当前的计数值匹配时，根据匹配控制寄存器（MCR）的设置，控制定时器的工作，也可以产生中断信号。当发生匹配时，寄存器 EMR还会控制对应的匹配引脚 MATn 输出特定的信号。
3．捕获功能部分
当捕获引脚 CAPn 上出现有效信号（即捕获信号）时，会将计数器的当前值保存到捕获寄存器 CRn 中，并可产生中断
