万用表的使用

已于 2023-08-06 00:32:07 修改
阅读量149 收藏 1
点赞数 1
文章标签： 笔记
于 2023-08-06 00:31:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Ambitious117/article/details/132120507
版权

文章目录

万用表简介

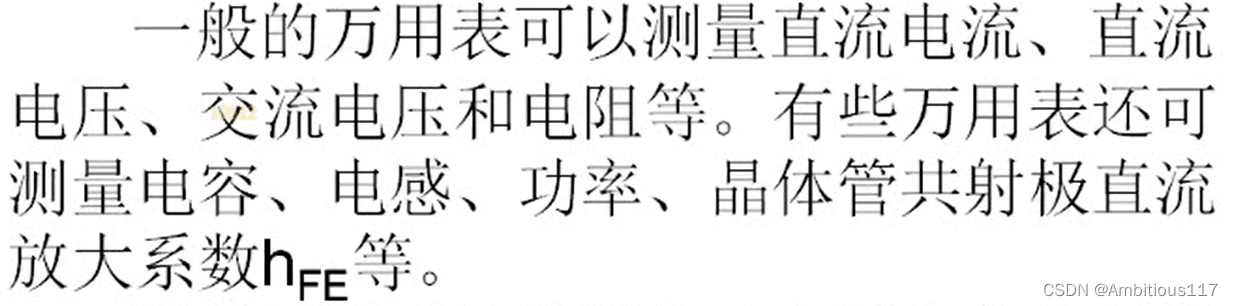

功能

直流（交流）电流、电压、电阻
在这里插入图片描述

万用表分类

指针式（模拟表）、数字式

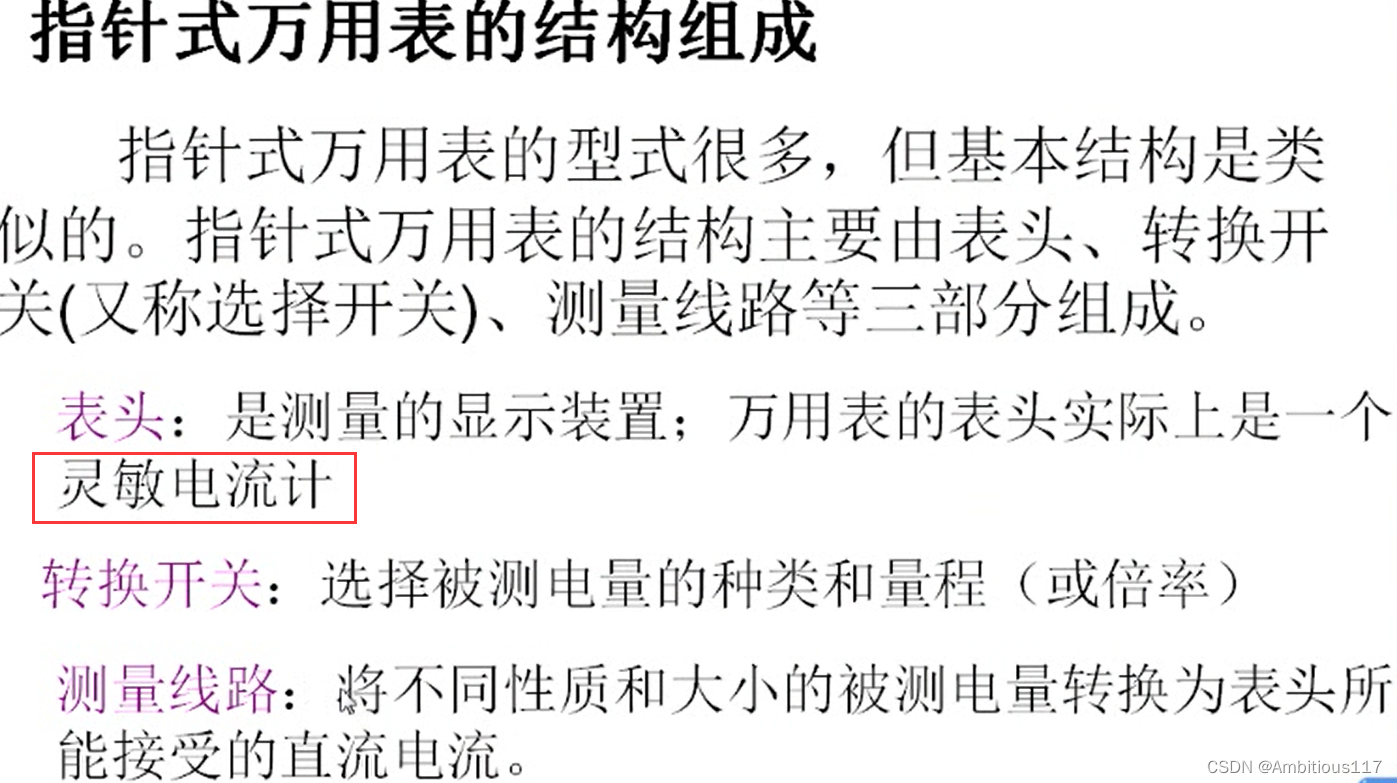

指针式万用表

在这里插入图片描述

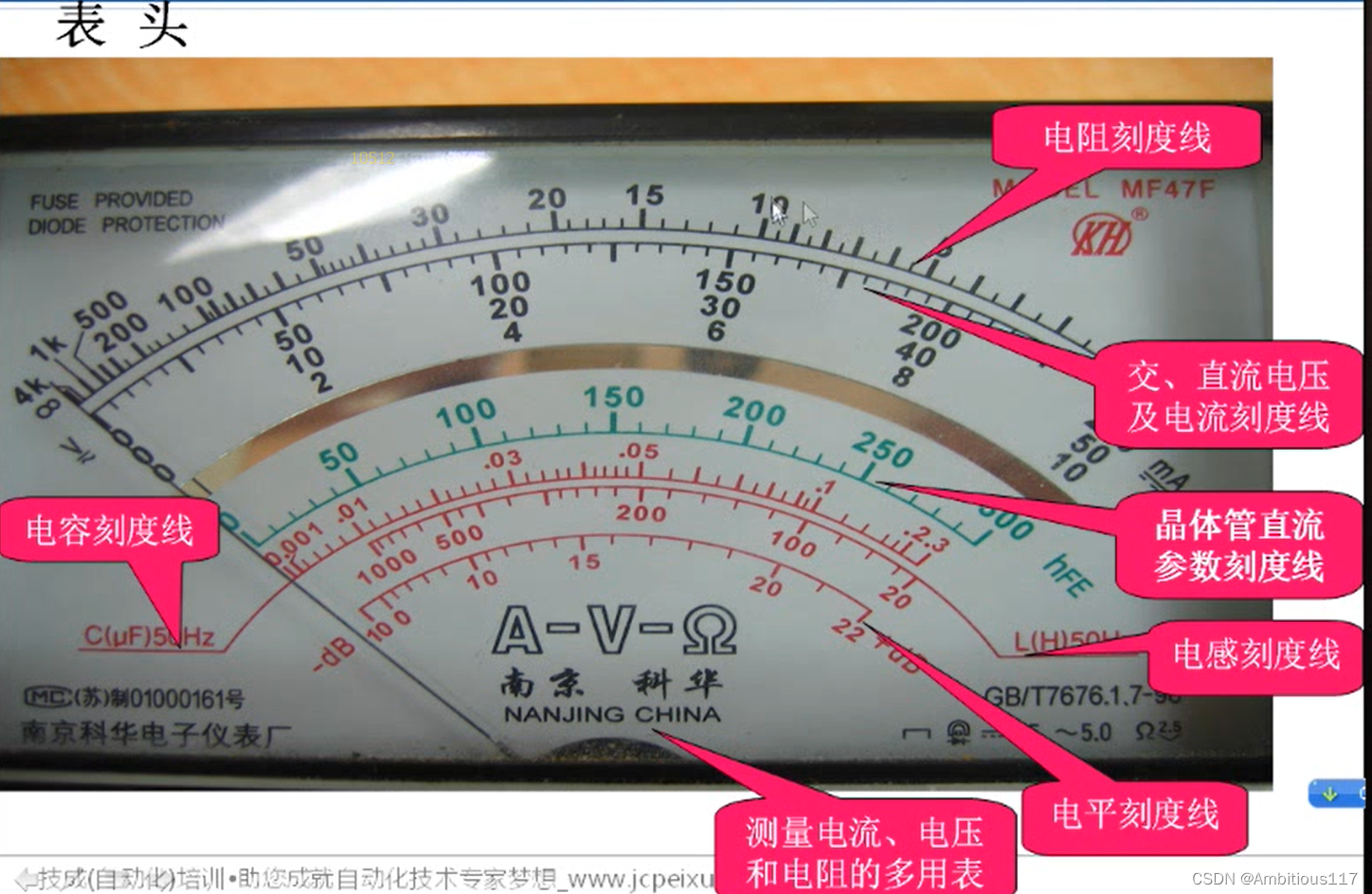

表头

在这里插入图片描述

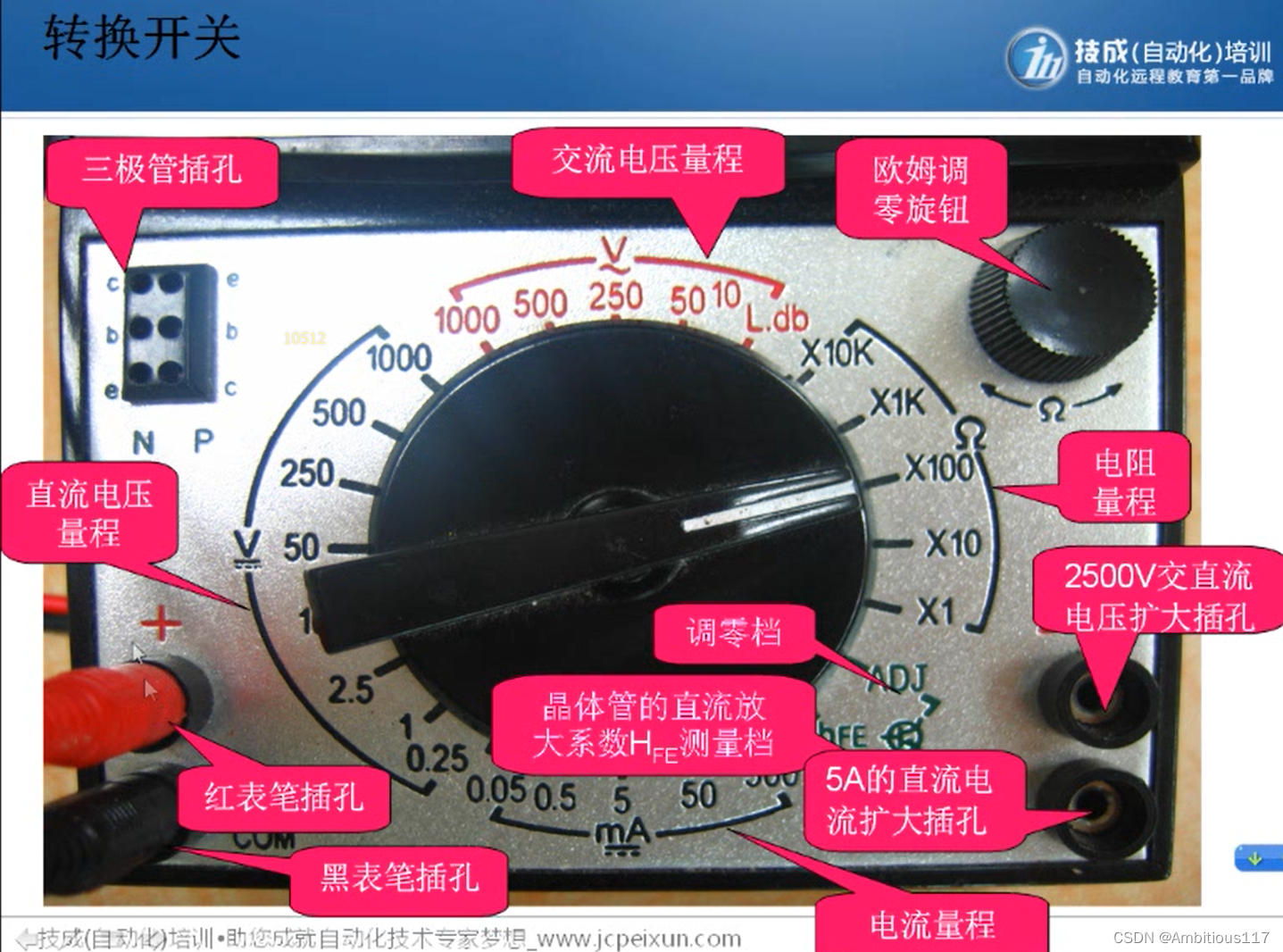

转换开关

在这里插入图片描述

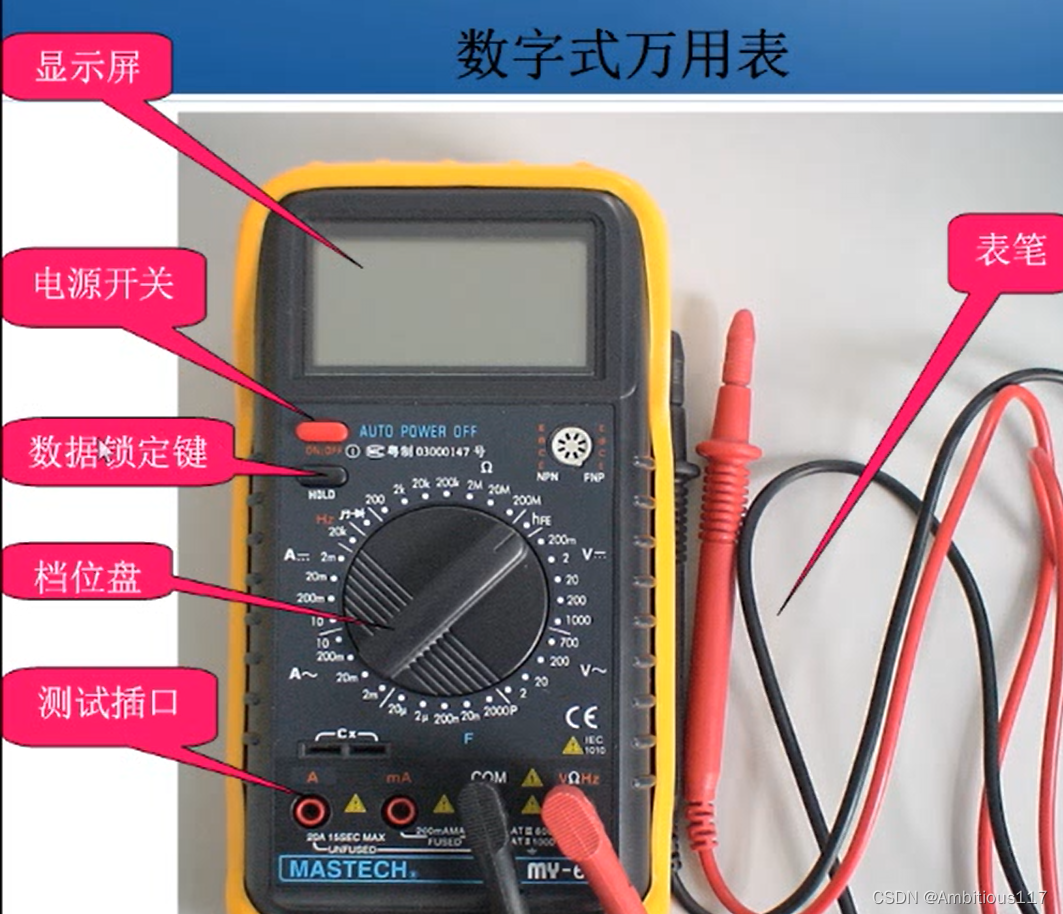

数字式万用表

在这里插入图片描述

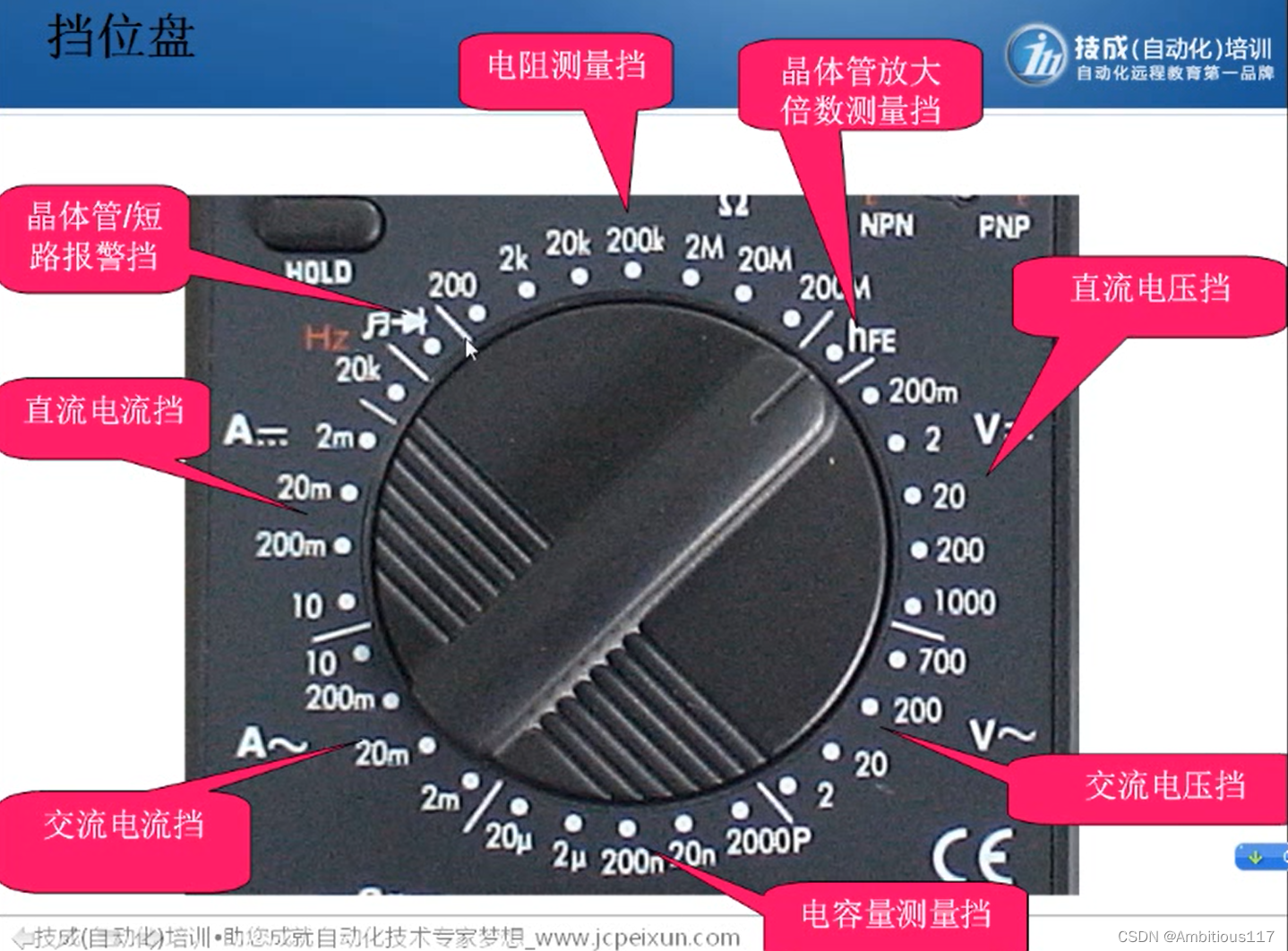

挡位盘

在这里插入图片描述

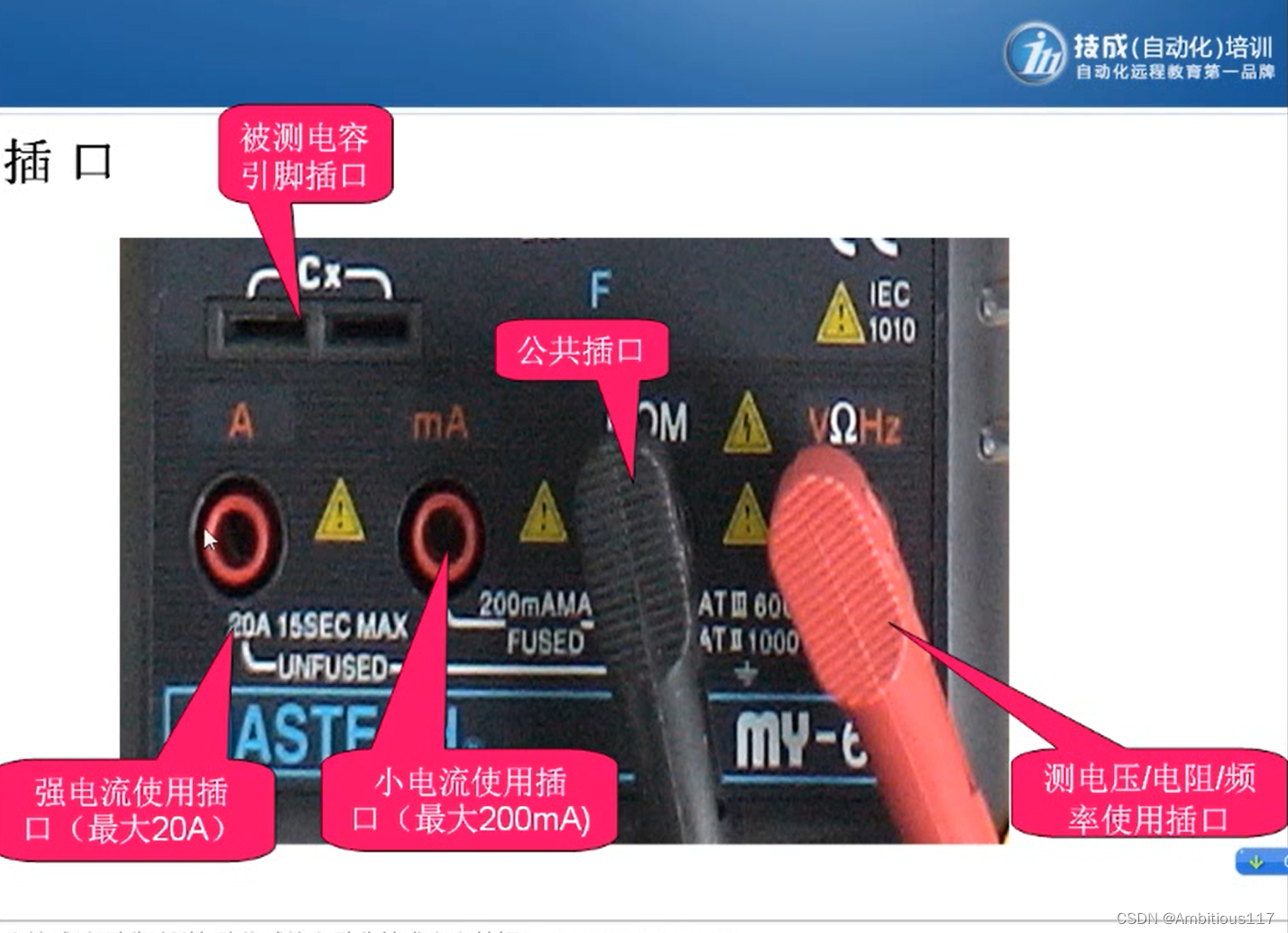

插口

在这里插入图片描述

万用表的使用

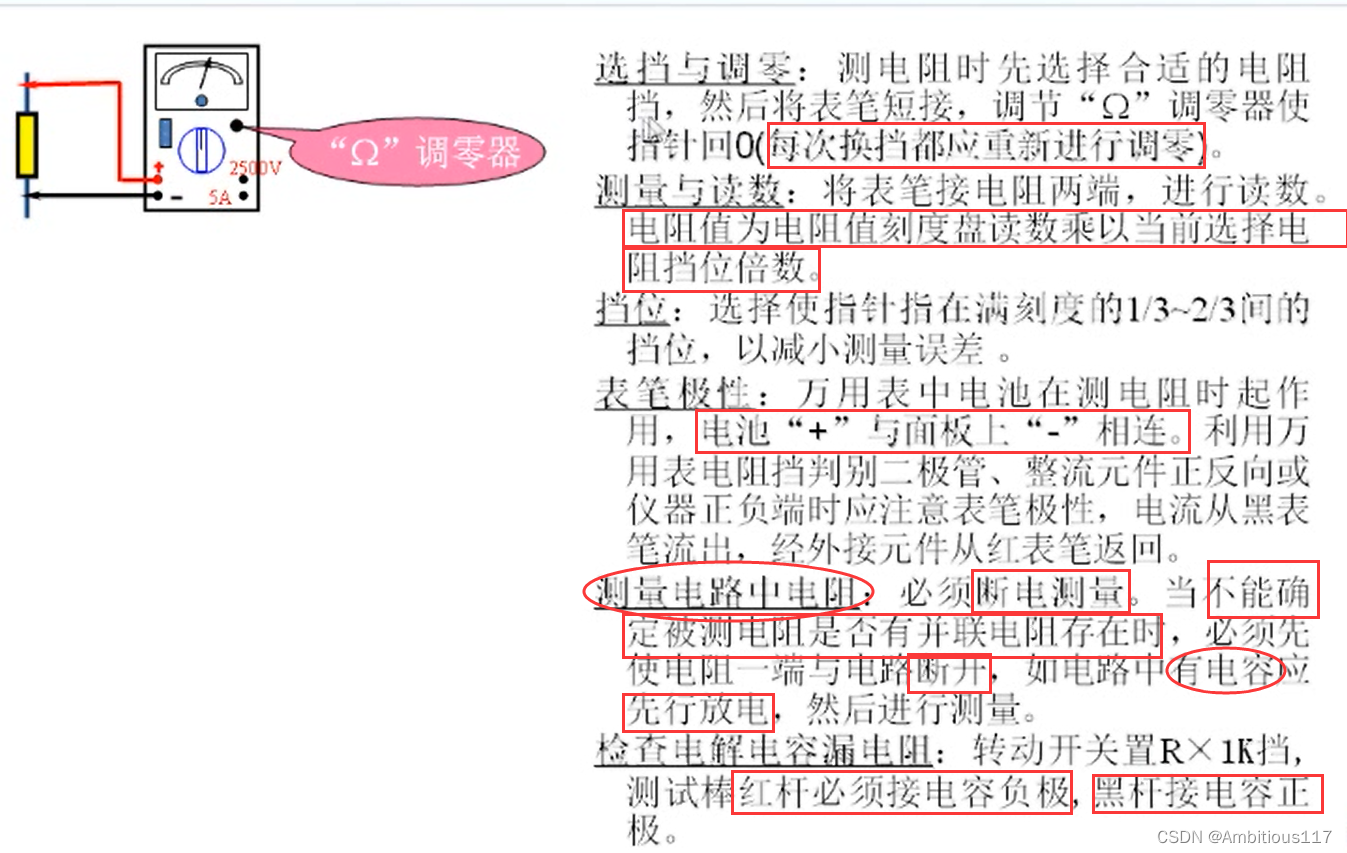

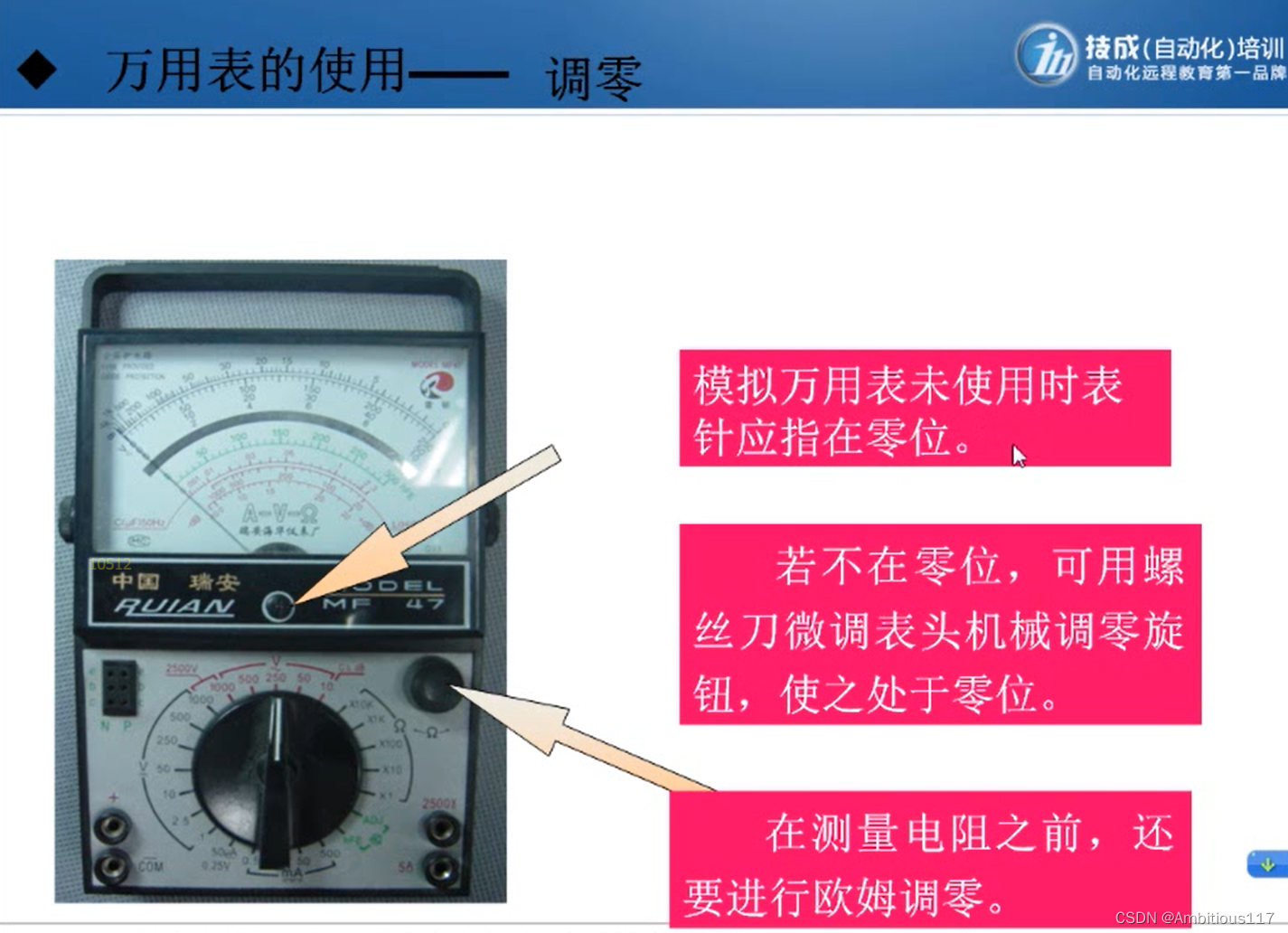

调零（机械调零和欧姆挡位调零）

在这里插入图片描述

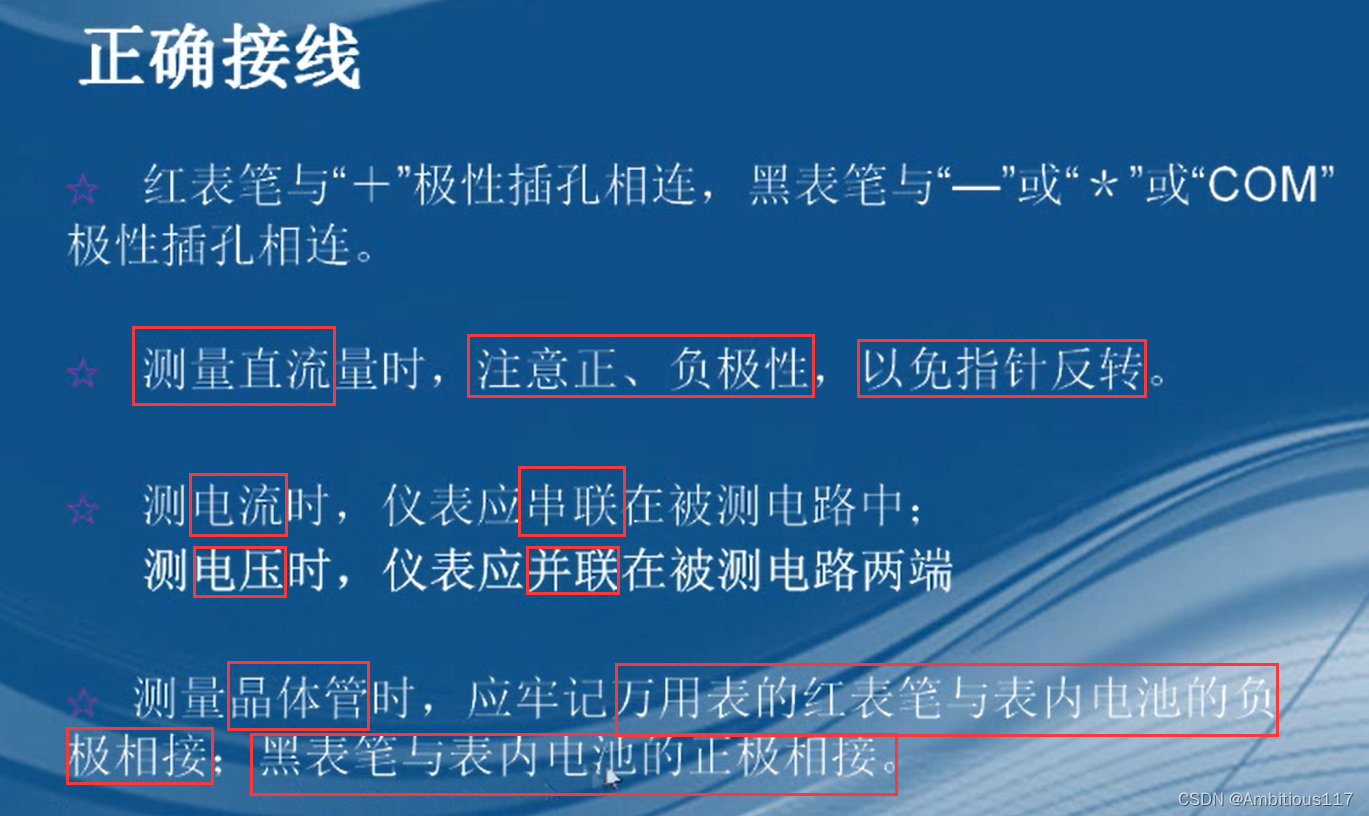

正确接线

在这里插入图片描述

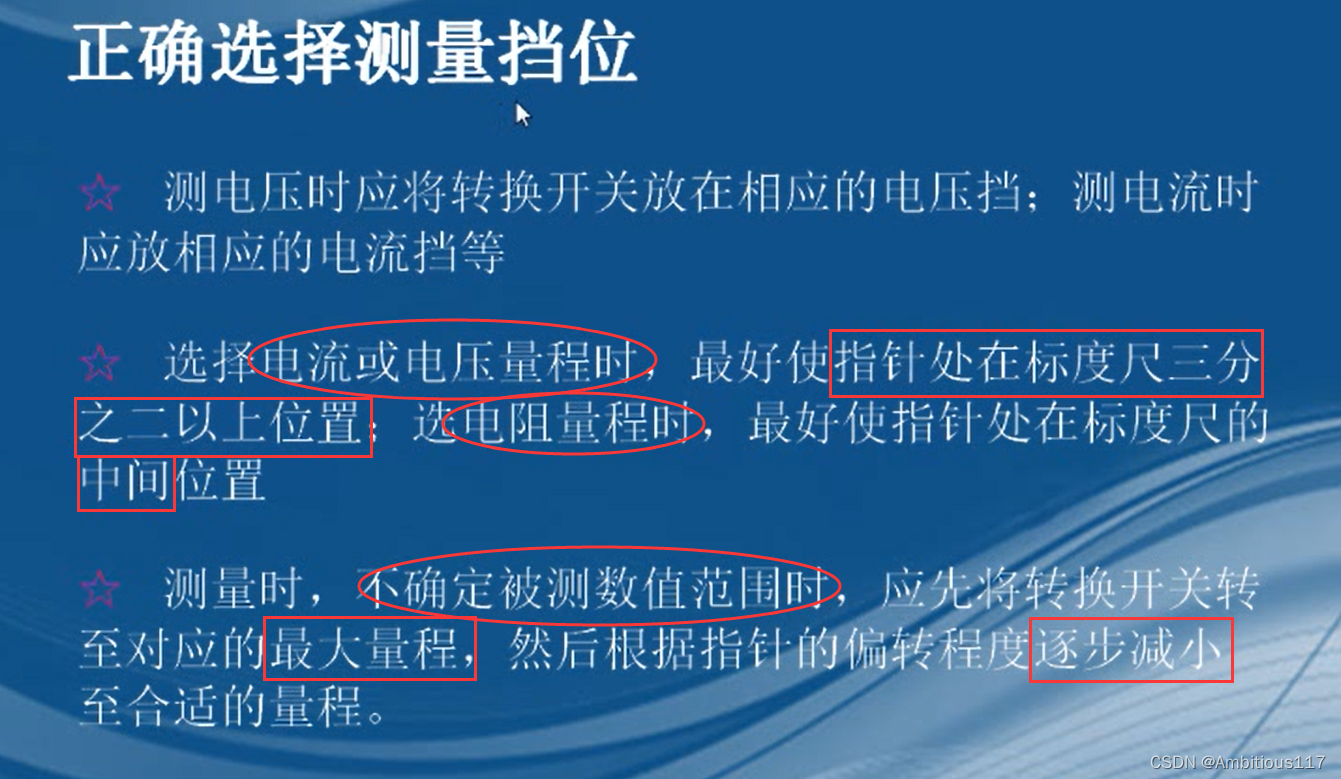

正确选择挡位

在这里插入图片描述

常用测量方法

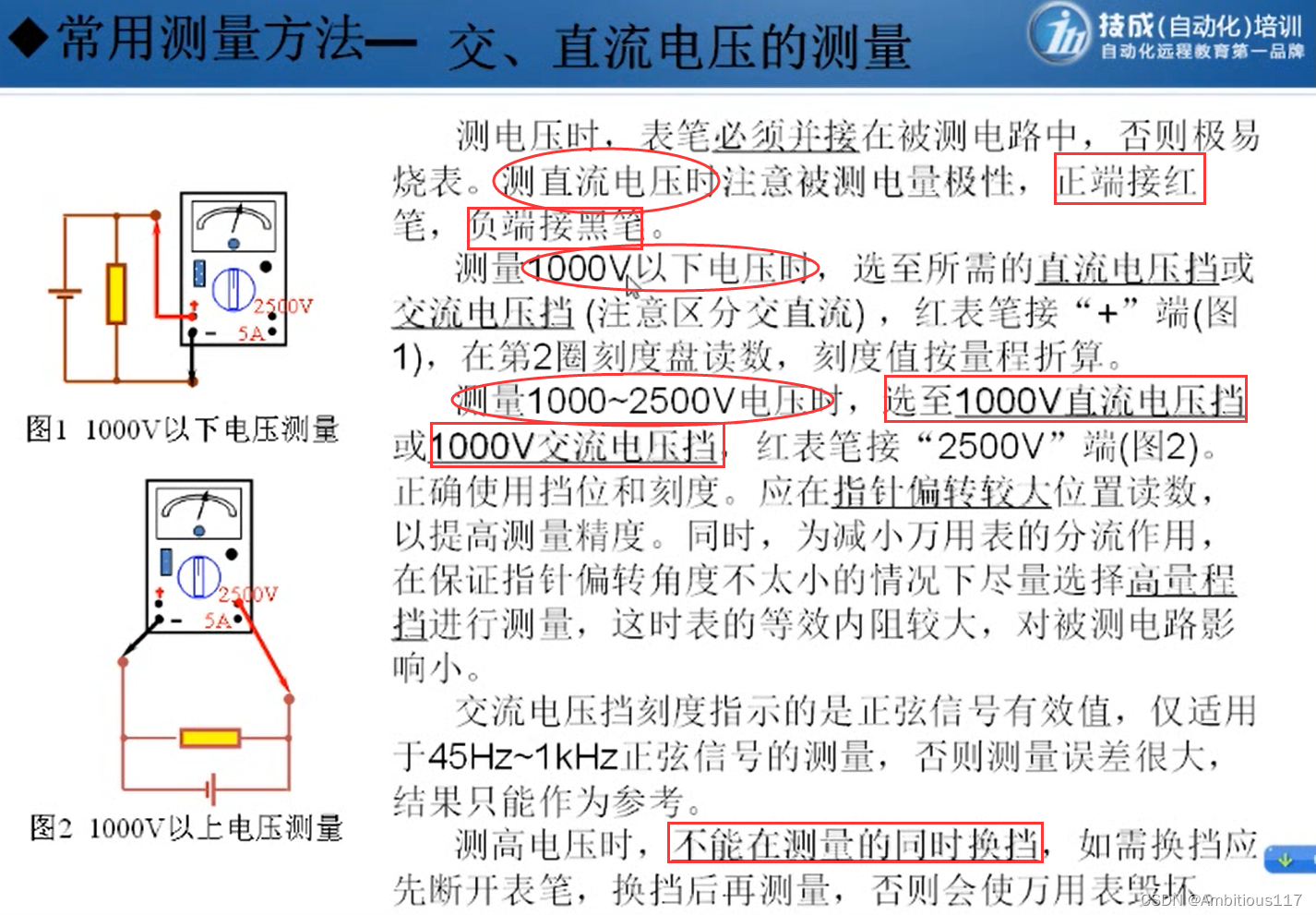

交、直流电压测量

在这里插入图片描述

电流的测量

在这里插入图片描述

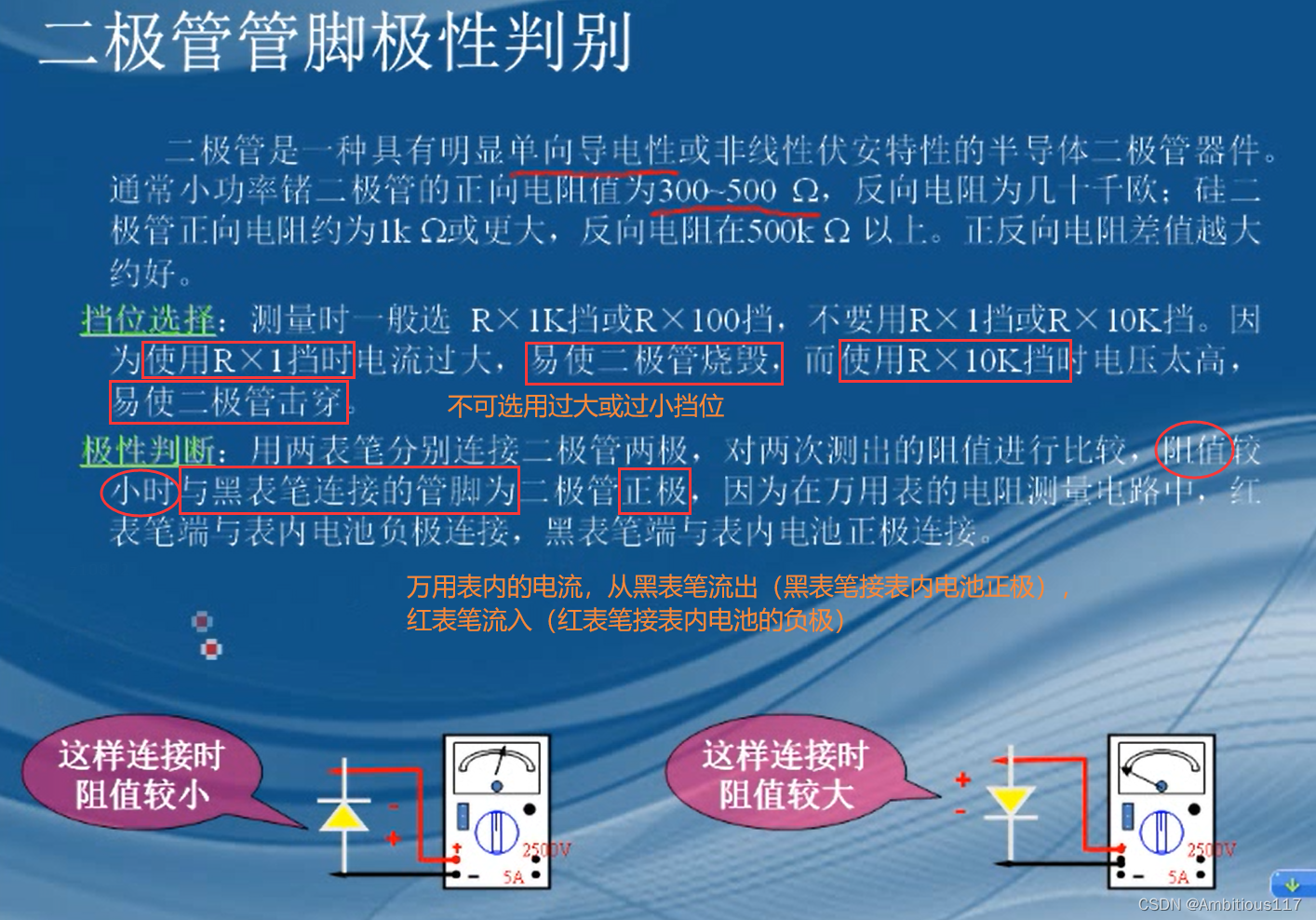

二极管引脚判别

在这里插入图片描述

万用表使用的注意事项

熟悉方法量程
测量时，水平放置，调零
使用完毕后，调至最高档
长期不用取出电池
