摘要：

   ~~   自己在学习TI的AWR1642与DCA1000EVM时候的一些笔记，前面大体上是按照TI论坛上的各种教程来进行的，后面会加自己具体工程的笔记和代码。
因为自己也是零基础，所以想尽可能的写详细一些，方便之后的同学能够快速上手，我也把自己碰到的各种BUG给总结了一下，希望能节省到其他人的时间吧。
   ~~    有不对的地方也欢迎指出。

准备工作

注册一个TI账号

   ~~   TI官网
个人觉得TI的论坛还是做的不错的，你提出问题后工作人员会为你解答，而且有人回复后是会通过你填的邮箱第一时间提醒你的，而且交流上也很便捷。
   ~~   更重要的是ti官网上是有很多的第一手资料的，我把我自己用到的资料都罗列在了下面，有很多，我做了一下整理和分类：

   ~~   硬件方面：

• AWR1642的用户指南
  里面是AWR1642板子的一些基本信息，比较重要的是TI并没有自带电源适配器需要你自己买，买的时候注意一下规格：
  电压5V
  电流>2.5A（亲测电流低了会产生mmWave studio连接不上的BUG）同时电流不能大于5A，会烧毁板子
  内径2.1mm 外径5.4mm
  按上面规格去某宝买就好了（搜 电源适配器）
• DCA1000EVM的用户指南
  这个比较有用，后面会提到，在refresh DCA1000里的FPGA时就是按这个用户指南的教程来的

    ~~~    软件方面：

• mmWave studio用户手册
  这个用的比较多，上面的操作教程也很详细
• TI官方的mmWave studio+DCA1000培训PPT
  这个就是我跟着做的教程，讲的很详细了，但是是英文的，不过也不难懂
• TI官方培训视频（与上面配套）
  这个可能不挂梯子播放不了…
• TI整理的BUG解决手册
  这个是我在网上搜我遇到的BUG的解决办法时候搜到的，TI官方整理的问题与解决汇总，还挺好用的

具体步骤

   ~~   基本就是按照PPT里的步骤走，这里说一下PPT没有提到的东西吧：

PPT 第四页 下载需要的软件

下载mmWave Studio的时候一定要看清版本！！不同型号的板子下载的软件版本是不一样的，使用版本不对是连不上的
同时，下载好mmWave Studio时 要点一下那个View，把output框显示出来，不然你不知道自己到底操作有没有报错

• PPT第八页 设置静态地址
  这里是我遇到的最坑的地方，我因为这个地方被卡了n天，这里弄不好在教程的最后Setup FPGA 是找不到对应版本号的

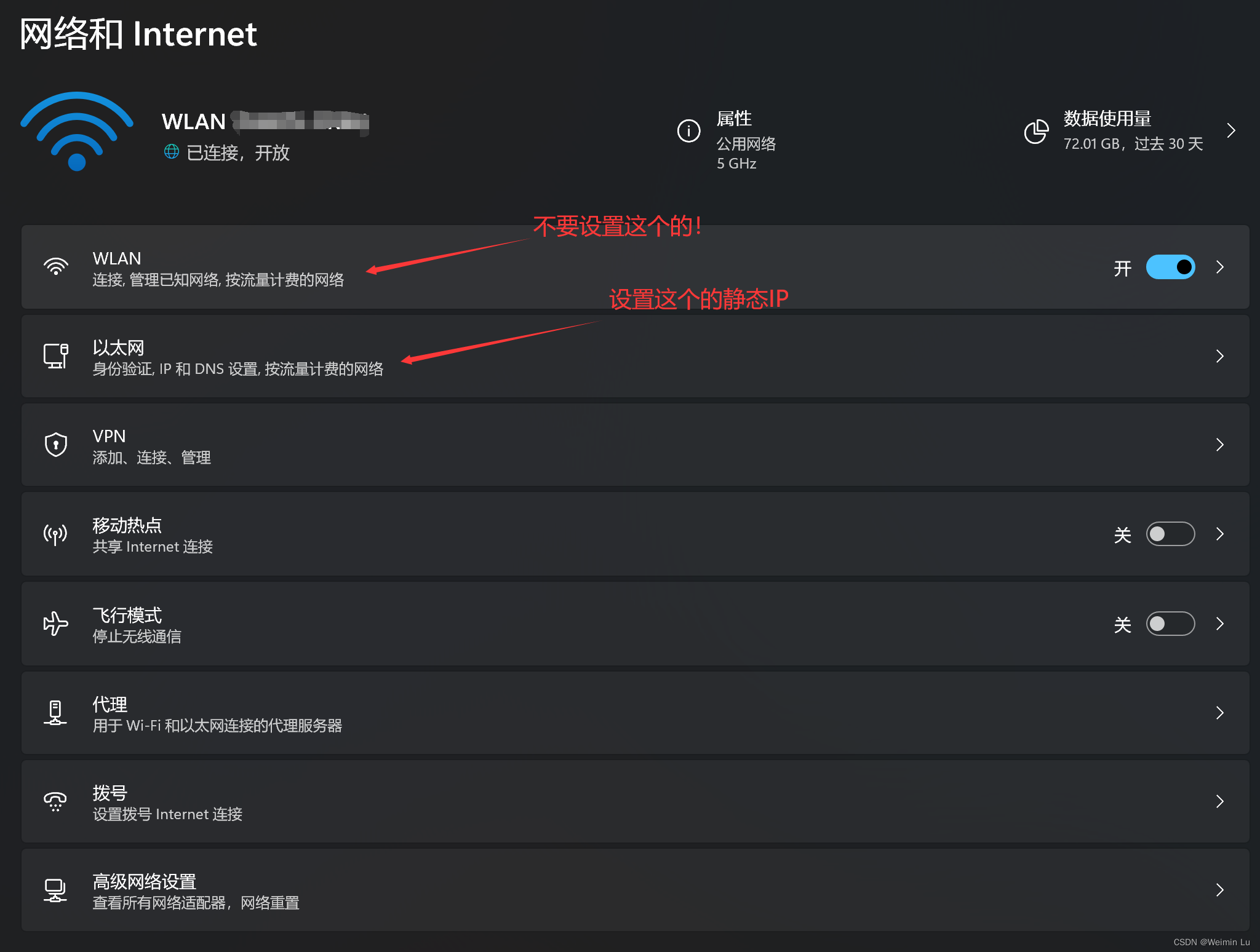

  这里一定设置的是以太网的IP地址！
  我之前一直是设置的WIFI的静态地址，结果怎么弄都是error…
  我的电脑是win11 但是win10应该也是这样的：

  同时，你应该关掉你的防火墙(Windows Defender)，或者把mmWave Studio列入防火墙允许通过名单里

PPT第九页 连接RS232

这里我遇到过报错

[RadarAPI]: Error: Connection failed: Calling_ConnectTarget returned 3

具体的情况我已经放到TI论坛上：
   ~~   连接RS232错误
我的原因是好像有进程占用了我的COM3口，导致一直无法连接，解决方法是在注册表里删除

PPT第11页 RF Init

这里我也遇到过报错…时不时就会发生Init Failed的情况，下面三个方法基本都能解决
    ~~~     1.重启软件
    ~~~     2.断电重开
    ~~~     3.电源电压太低，试试分别给两个板子一个5V，或者将电源电压稍微提高（我尝试过6V）然后再进行1与2

PPT第13页 Profile Configuration

这里我也遇到过报错

Status: Failed, Error Type: SAMPLING RATE IS NOT WITHIN [2, 37.5] Msps

这是SampleRate那一栏的值已经超范围了，默认10000，你前面选择Complex1，后面使用默认的10000就会超范围，改成5000即可，或者前面选择Real，后面可以用默认值10000
   ~~   ti上的解答

PPT第14页 Connect FPGA

我报错代码如下

[22:15:12]  [RadarAPI]: Sending fpga command to DCA1000
[22:15:23]  [RadarAPI]:
[22:15:23]  FPGA Configuration :
[22:15:23]  Timeout Error! System disconnected
[22:15:23]  [RadarAPI]: Sending record command to DCA1000
[22:15:33]  [RadarAPI]:
[22:15:33]  Configure Record :
[22:15:33]  Timeout Error! System disconnected
[22:15:33]  [RadarAPI]: ar1.GetCaptureCardFPGAVersion()
[22:15:33]  [RadarAPI]: Sending fpga_version command to DCA1000
[22:15:43]  [RadarAPI]:
[22:15:43]
[22:15:43]  Unable to read FPGA Version. [error -5]

这个BUG似乎是经常发生的，我把各种原因都列了一下

• 没关防火墙(以及杀毒软件)
  这个是最常发生的，如果你已经被这个报错弄破防，我建议是能关的全部关闭
• IP静态地址设置错误
  前面提到了，要设置的是以太网的IP地址，不是WLAN的
• 网口不是千兆网口
  去看一下你的网口是不是千兆网口，百兆网口是不支持的
• 扩展坞
  如果你用扩展坞，试一下是不是你扩展坞的问题，把线直接连到电脑看看问题能不能解决
