【ESP32之旅】合宙ESP32-C3 使用PlatformIO编译和Debug调试

工程创建

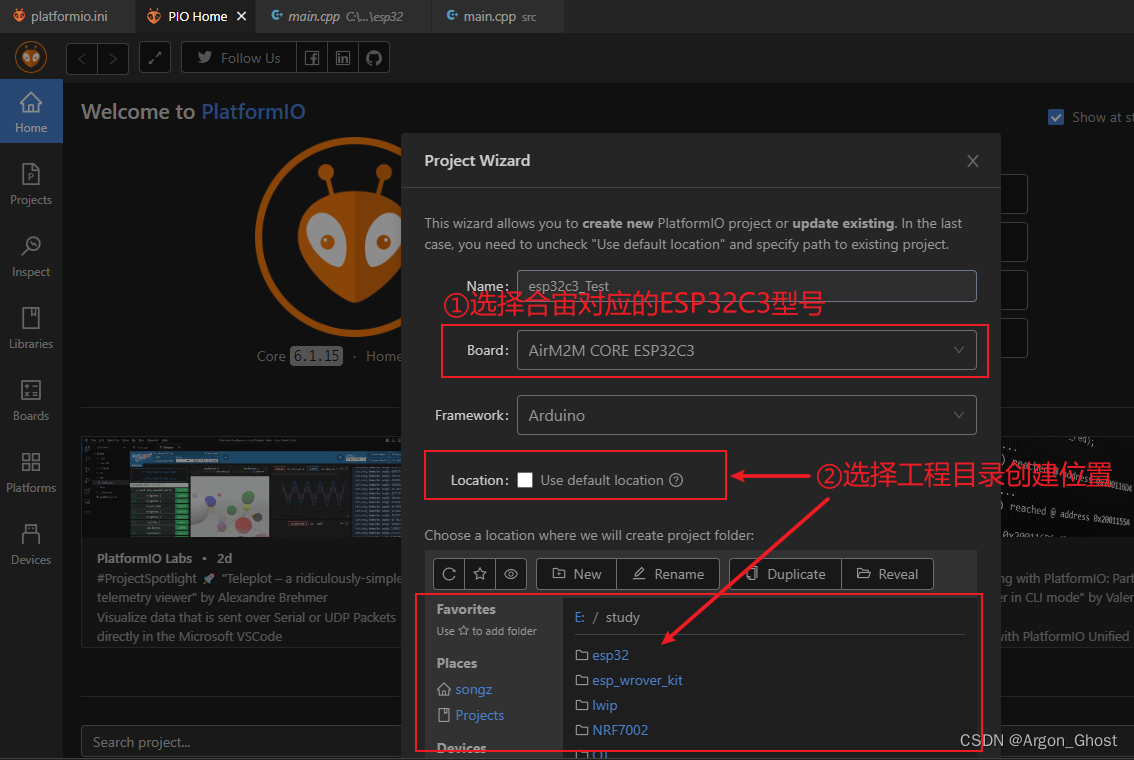

首先打开PIO Home窗口,然后点击New Project来创建新的工程,工程配置选择如下图所示:

注:

选择板子型号的时候需要选择ESP32C3,勾选取消Location可以自定义路径。
请添加图片描述

修改配置文件

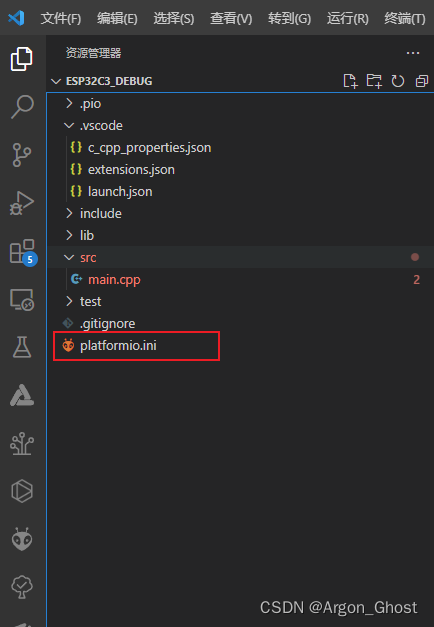

工程创建完毕之后在工程根目录中会生成一个platformio.ini的配置文件,此配置文件描述了工程中的一些编译配置项和平台参数类似于Arduino中的编译选项,目录结构如下图所示。
请添加图片描述

支持USB 串口

合宙的ESP32-C3精简版为了降低成本没有使用USB转TTL芯片,而是直接使用了USB Slave模拟串口,因此在编译时需要打开USB CDC配置项

build_flags =								;添加编译链接配置项,类似于Makefile中的-D flag 链接参数,会在编译时链接进代码中以开启对应功能宏
  -D ARDUINO_USB_MODE=1						;开启USB Slave 功能
  -D ARDUINO_USB_CDC_ON_BOOT=1				;开启CDC 下载功能宏

注:

ESP32C3芯片内置USB接口,支持USB CDC,说明可以跳过USB转串口芯片对模组进行下载。有两个选项:Enable:这种选项是要在没有串口芯片的情况下选择;Disable:有串口芯片,选择Disable。

当USB CDC On Boot选择为Enable,但是板子又有串口芯片,这时候串口是不能使用的,也就是无法收发串口信息。Enable选项通常是在省成本的板子,没有USB转串口芯片上使用这个配置,否则板载有串口芯片都选择使用Disable即可。

支持DIO模式

合宙的ESP32C3 为了能提供能多的IO并没有采用QIO的方式而是采用的DIO, 因此需要在配置文件中设置其模式为DIO

board_build.flash_mode = dio				;flash 访问模式 DIO

配置调试

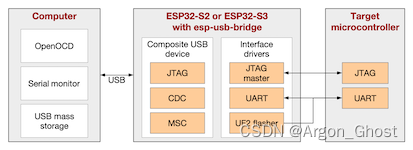

如果需要在PIO中支持Debug,需要开启相关配置项来支持不同的调试器。因为ESP32C3内置了一个USB JTAG Bridge,所以可以直接使用内置的JTAG,相关配置项修改如下:

请添加图片描述

debug_tool = esp-builtin				;内置调试器 进行调试
debug_tool = esp-builtin				;内置调试器 进行代码下载
upload_speed = 2000000					;Jtag最大传输速度2MHz

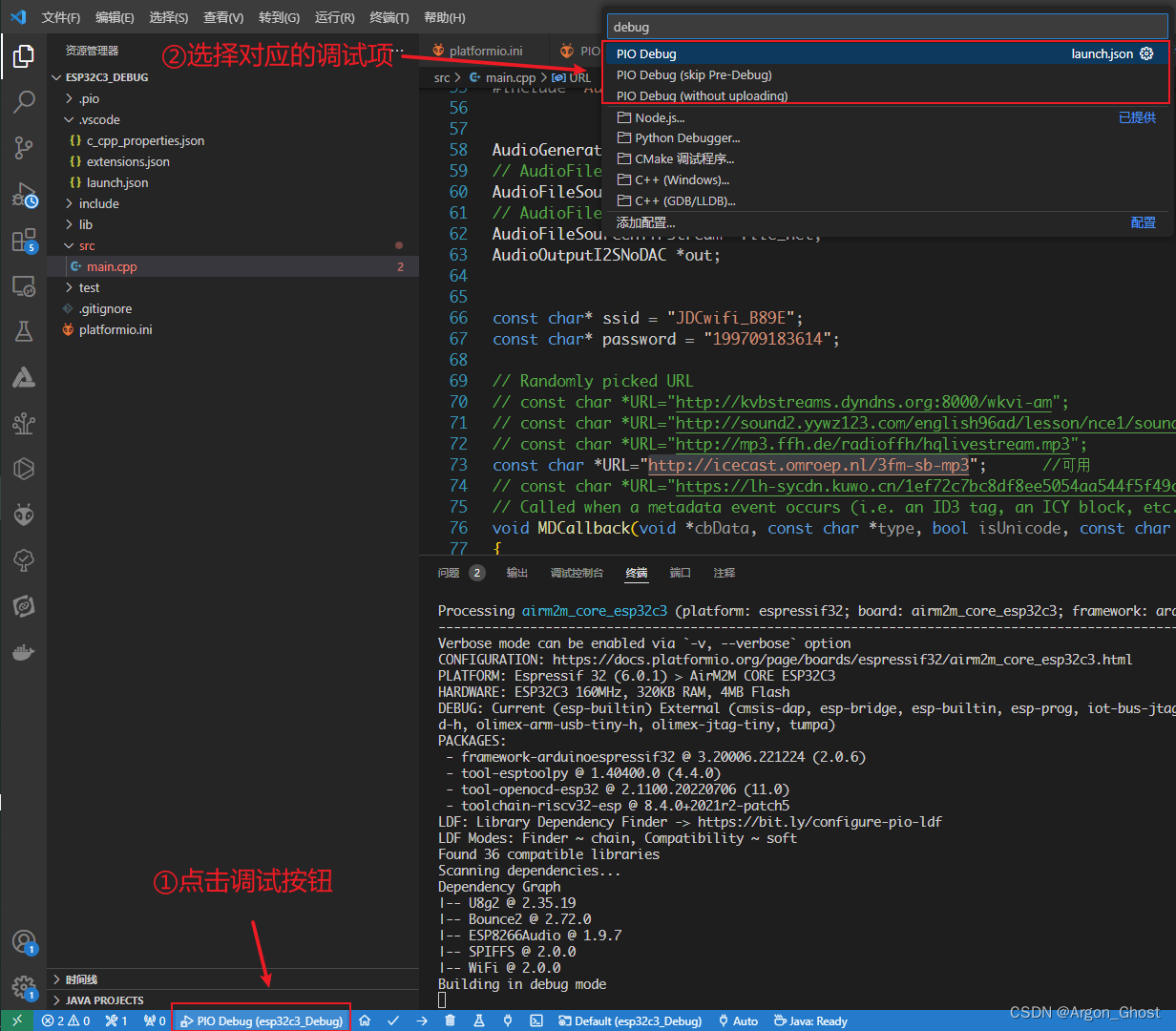

修改完配置信息后点击界面下的调试按钮即可开始调试。

请添加图片描述

完整的配置项

; PlatformIO Project Configuration File
;
;   Build options: build flags, source filter
;   Upload options: custom upload port, speed and extra flags
;   Library options: dependencies, extra library storages
;   Advanced options: extra scripting
;
; Please visit documentation for the other options and examples
; https://docs.platformio.org/page/projectconf.html

[env:airm2m_core_esp32c3]
platform = espressif32
board = airm2m_core_esp32c3
framework = arduino


board_build.flash_mode = dio
debug_tool = esp-builtin
;debug_init_break = tbreak setup
;debug_init_break = tbreak loop         目前测试有问题开启后无法打断点
upload_protocol = esp-builtin
upload_speed = 2000000

build_flags =
  -D ARDUINO_USB_MODE=1
  -D ARDUINO_USB_CDC_ON_BOOT=1

效果展示

请添加图片描述
