提示：本文章是基于江协科技的stm32标准库教程 编码接口测速之前的实战项目。主要运用了GPIO的输入输出、定时中断、PWM驱动知识点做出的寻迹小车项目，开源分享。

文章目录

声明

本项目用于巩固关于PWM驱动知识点，用于刚接触STM32的项目分享。
！！！最重要的是小车的寻迹速度是根据 具体所铺设的黑线 所决定的，并不一定都能适用！！
当铺设的黑线转弯角度改变，左右轮电机速度也需要改变，不能一味的照搬
总的工程文件已经开源分享，压缩密码为stm32，免费开源！
欢迎大家提出问题，作者也会虚心请教，如果没有显示资源，可以直接找我询问

一、硬件准备

1.STM32开发板

（备注：本人使用的是STM32F103C8T6）
STM32F103C8T6

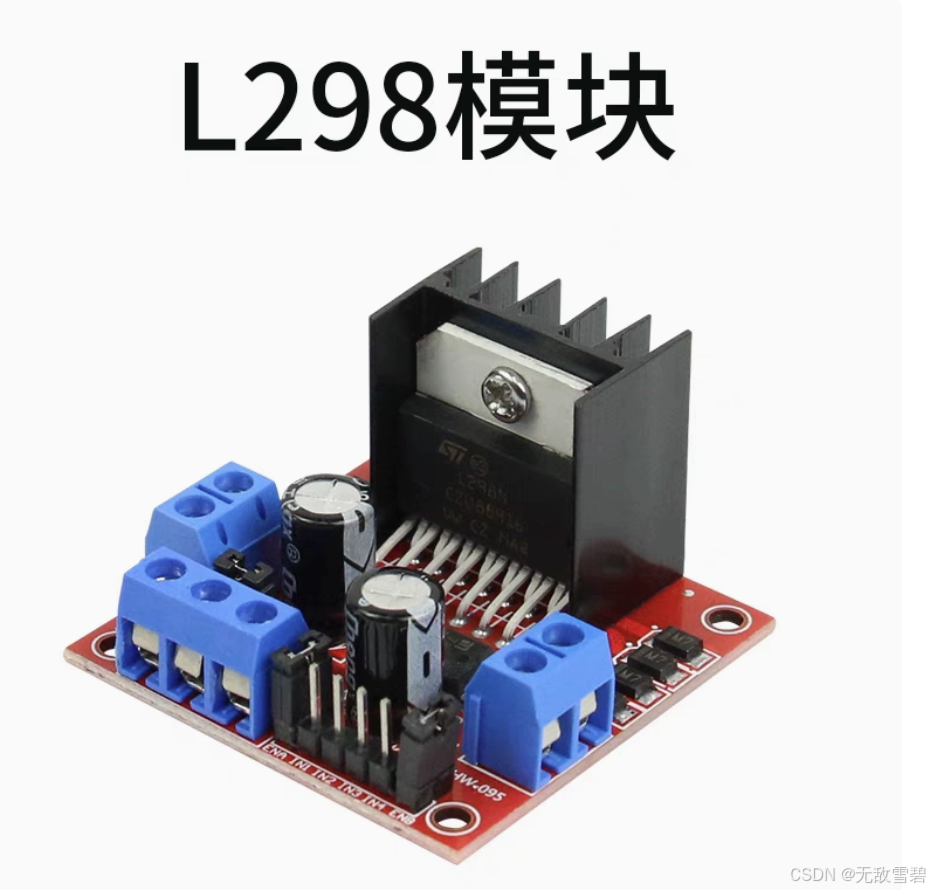

2.L298N模块

L298N模块

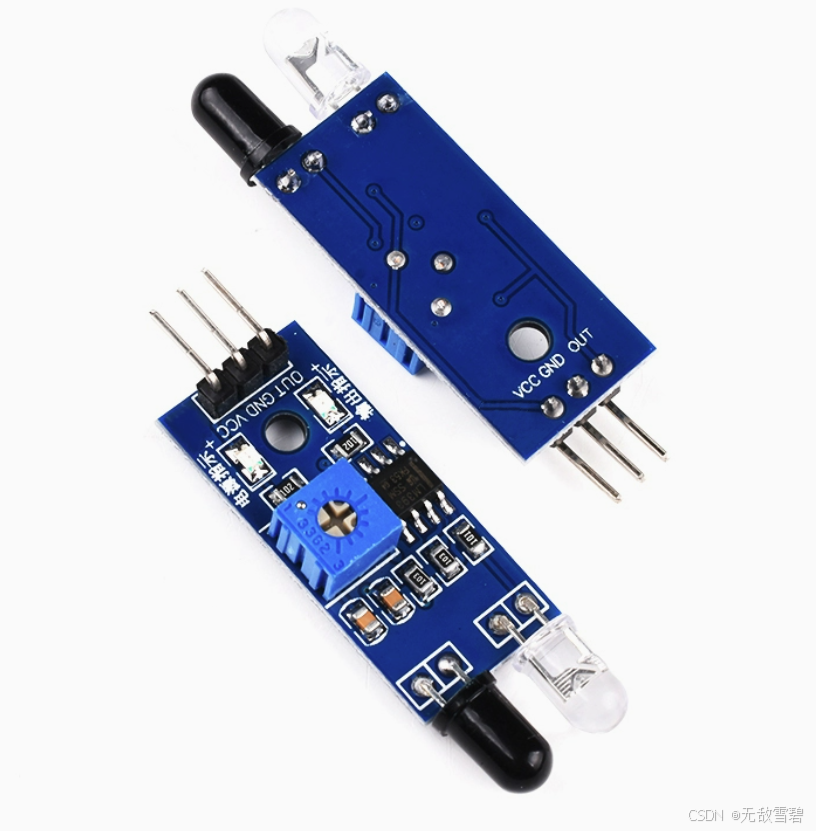

3.红外寻迹模块（4个）

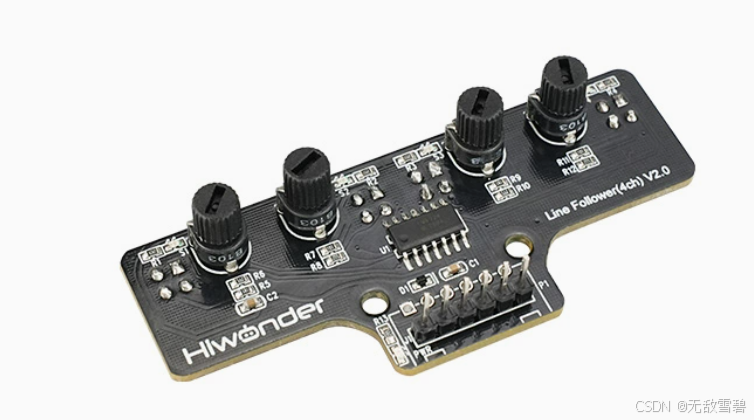

红外寻迹模块也可以选择一个4路巡线传感器
4路巡线传感器

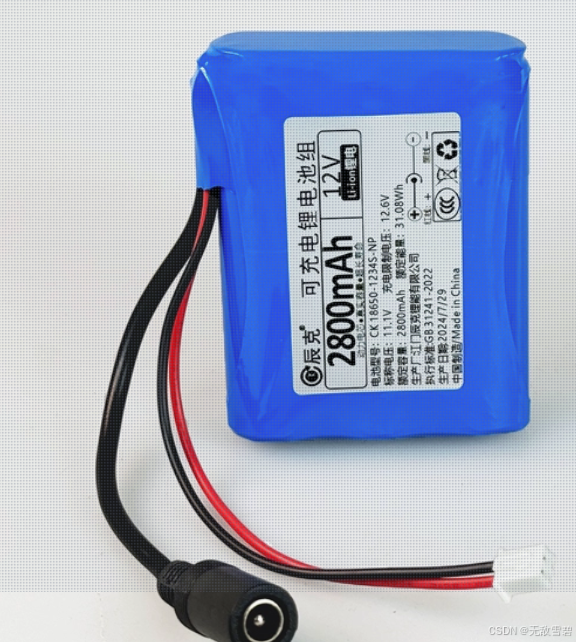

4.12V锂电池

12V锂电池

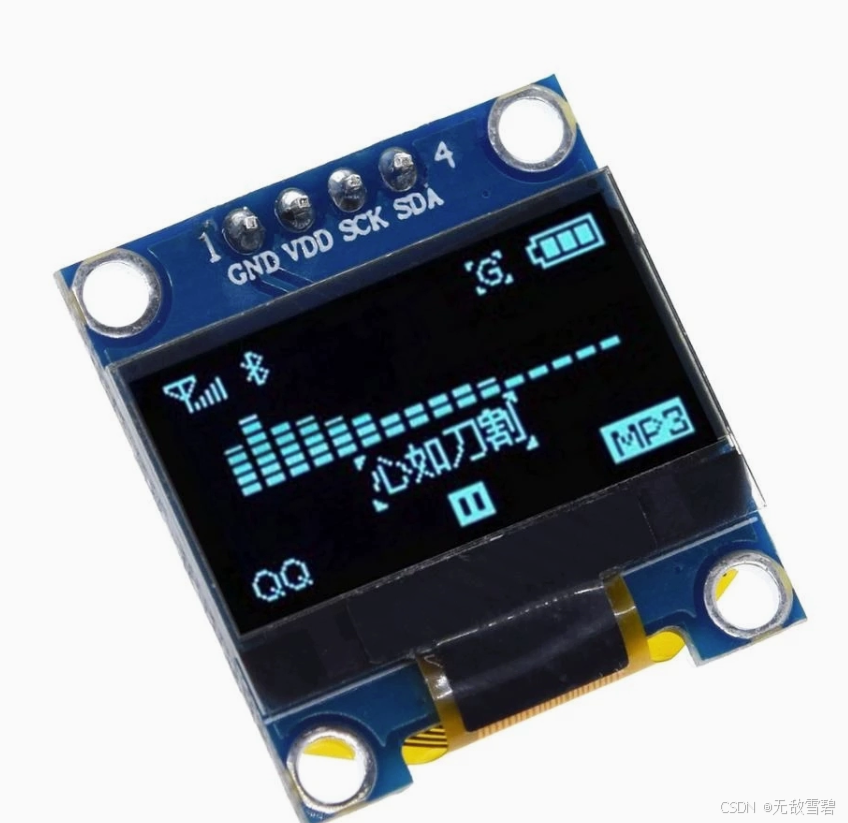

5.OLED屏幕

（用于调试）
OLED

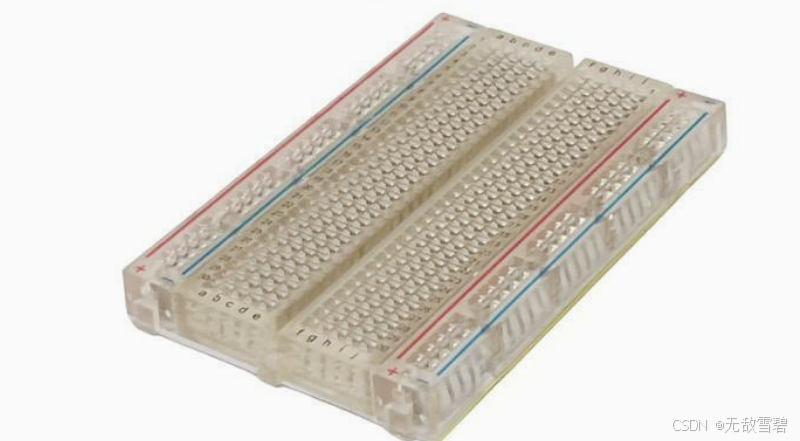

6.面包板

面包板

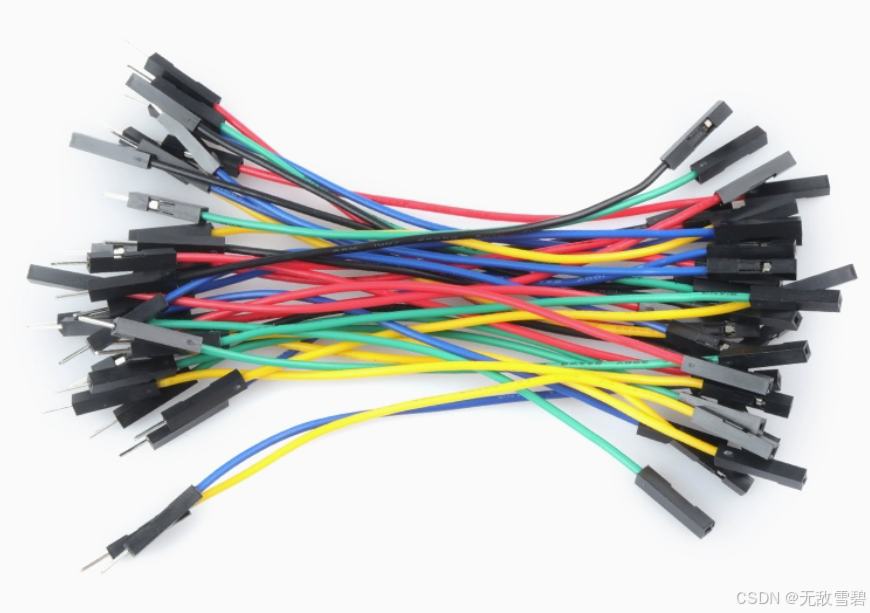

7.杜邦线

杜邦线

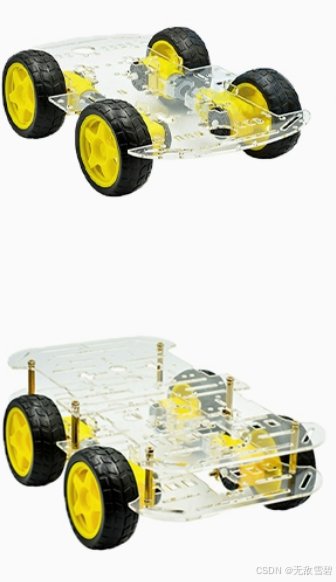

8.智能小车框架

智能小车框架

二、实现思路

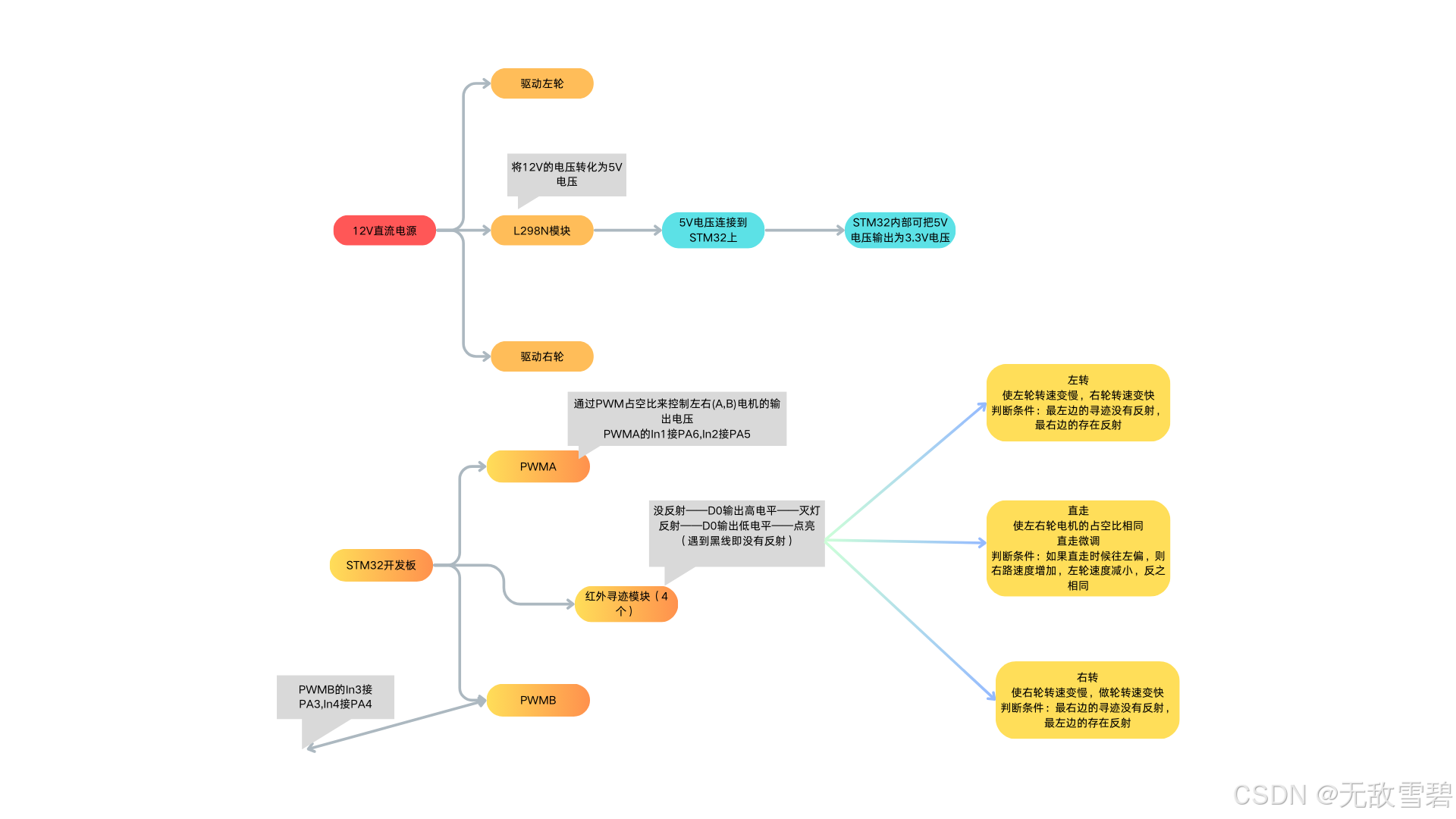

思维导图
寻迹小车思维导图

三、Keil5代码实现

1.配置标准库

2.main.c文件

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Adjust.h"



int main(void)
{
	OLED_Init();
	Adjust_Init();
	OLED_ShowString(3,1," Track Car");


	while(1)
	{
		Straight();
		Straight_Adjust();
		Turn_Left();
		Turn_Right();
	}
}

3.PWMA.c

#include "stm32f10x.h"                  // Device header

void PWMA_Init(void)
{
	//开启时钟(GPIOA 和 TIM2)
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);

	//GPIO初始化
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);				//将PA7引脚初始化为复用推挽输出
														//受外设控制的引脚，均需要配置为复用模式



	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟
	//时基单元初始化
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;				     //定义结构体变量
	TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1;         //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;     //计数器模式，选择向上计数
	TIM_TimeBaseInitStruct.TIM_Period = 100 - 1;				 	 //计数周期，即ARR的值。到ARR后重新计数（100这个数字也直接读取占空比）
	TIM_TimeBaseInitStruct.TIM_Prescaler = 36 - 1;	          		 //预分频器，即PSC的值
	TIM_TimeBaseInitStruct.TIM_RepetitionCounter = 0;                //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3,&TIM_TimeBaseInitStruct);                  //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	//输出比较初始化
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化，若结构体没有完整赋值
	                                                                //则最好执行此函数，给结构体所有成员都赋一个默认值
	                                                                //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC2Init(TIM3, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC3Init，配置TIM2的输出比较通道3

	//使能TIM
	TIM_Cmd(TIM3, ENABLE);			//使能TIM2，定时器开始运行
}



//PWM设置CCR
void PWMA_SetCompare2(uint16_t Compare)
{
	TIM_SetCompare2(TIM3, Compare);		//设置CCR3的值
}

4.PWMA.h

#ifndef __PWMA_H
#define __PWMA_H

void PWMA_Init(void);
void PWMA_SetCompare2(uint16_t Compare);


#endif

5.PWMB.c

#include "stm32f10x.h"                  // Device header

void PWMB_Init(void)
{
	//开启时钟(GPIOA 和 TIM2)
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);

	//GPIO初始化
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);				//将PA7引脚初始化为复用推挽输出
														//受外设控制的引脚，均需要配置为复用模式



	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟
	//时基单元初始化
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;				     //定义结构体变量
	TIM_TimeBaseInitStruct.TIM_ClockDivision = TIM_CKD_DIV1;         //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_Up;     //计数器模式，选择向上计数
	TIM_TimeBaseInitStruct.TIM_Period = 100 - 1;				 	 //计数周期，即ARR的值。到ARR后重新计数
	TIM_TimeBaseInitStruct.TIM_Prescaler = 36 - 1;	          		 //预分频器，即PSC的值
	TIM_TimeBaseInitStruct.TIM_RepetitionCounter = 0;                //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStruct);                  //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	//输出比较初始化
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化，若结构体没有完整赋值
	                                                                //则最好执行此函数，给结构体所有成员都赋一个默认值
	                                                                //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC3Init(TIM2, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC3Init，配置TIM2的输出比较通道3

	//使能TIM
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}



//PWM设置CCR
void PWMB_SetCompare3(uint16_t Compare)
{
	TIM_SetCompare3(TIM2, Compare);		//设置CCR3的值
}

6.PWMB.h

#ifndef __PWMB_H
#define __PWMB_H

void PWMB_Init(void);
void PWMB_SetCompare3(uint16_t Compare);


#endif

7.Motor.c

#include "stm32f10x.h"                  // Device header
#include "PWMA.h"
#include "PWMB.h"

void Motor_Init(void)
{

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);		//开启GPIOA的时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_5|GPIO_Pin_4|GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);						//将PA6~3引脚初始化为推挽输出

	PWMA_Init();
											//初始化直流电机的底层PWMA
	PWMB_Init();							//初始化直流电机的底层PWMB
}


	//直流电机设置速度
void Motor_SetSpeed_Left(int8_t Speed)
{
	if (Speed >= 0)							//如果设置正转的速度值
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_6);	//PA6置高电平
		GPIO_ResetBits(GPIOA, GPIO_Pin_5);	//PA5置低电平，设置方向为正转

		PWMA_SetCompare2(Speed);			//PWMA设置为速度值

	}
	else									//否则，即设置反转的速度值
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_6);	//PA5置低电平
		GPIO_SetBits(GPIOA, GPIO_Pin_5);	//PA6置高电平，设置方向为反转


		PWMA_SetCompare2(-Speed);			//PWMA设置为负的速度值，因为此时速度值为负数，而PWM只能给正数
	}
}

void Motor_SetSpeed_Right(int8_t Speed)
{
	if(Speed >= 0)
	{
	GPIO_SetBits(GPIOA, GPIO_Pin_3);	//PA3置高电平
	GPIO_ResetBits(GPIOA, GPIO_Pin_4);	//PA4置低电平，设置方向为正转
	PWMB_SetCompare3(Speed);			//PWMB设置为速度值
	}
	else
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_3);	//PA3置低电平
		GPIO_SetBits(GPIOA, GPIO_Pin_4);	//PA4置高电平，设置方向为反转
		PWMB_SetCompare3(-Speed);			//PWMB设置为速度值
	}
}

8.Motor.h

#ifndef __MOTOR_H
#define __MOTOR_H


void Motor_Init(void);
void Motor_SetSpeed_Left(int8_t Speed);
void Motor_SetSpeed_Right(int8_t Speed);

#endif

9.Track.c

#include "stm32f10x.h"                  // Device header

void Track_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14 | GPIO_Pin_15|GPIO_Pin_12;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

}


uint8_t Track_Mid_1(void)
{
	return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_14);	//如果被遮住，就为低电平，输出0
														//即有反射，没有黑线区域，输出0
														//黑线即没有反射，遇到黑线为输出1
}

uint8_t Track_Mid_2(void)
{
	return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_15);	//如果被遮住，就为低电平，输出0

}

uint8_t Track_Left(void)
{
	return GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_12);
}

uint8_t Track_Right(void)
{
	return GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_9);
}

10.Track.h

#ifndef __TRACK_H
#define __TRACK_H

void Track_Init(void);

uint8_t Track_Mid_1(void);
uint8_t Track_Mid_2(void);
uint8_t Track_Left(void);
uint8_t Track_Right(void);

#endif

11.Adjust.c

#include "stm32f10x.h"                  // Device header
#include "Adjust.h"


//寻迹模块默认高电压,设置没有遮挡为默认0,黑线识别为不被遮挡(不反射)
uint8_t Track_1 = 0;		//即有反射，没有黑线区域，输出0
uint8_t Track_2 = 0;        //黑线即没有反射，遇到黑线为输出1
uint8_t Track_3 = 0;
uint8_t Track_4 = 0;
uint8_t flag = 0;

void Adjust_Init(void)
{
	Track_Init();
	Motor_Init();


	Motor_SetSpeed_Left(Speed_Stop);
	Motor_SetSpeed_Right(Speed_Stop);

	Track_1 = Track_Mid_1();
	Track_2 = Track_Mid_2();

}

	/*判断标志位*/
uint8_t IS_Flag(void)
{
		Track_1 = Track_Mid_1();
		Track_2 = Track_Mid_2();
		Track_3 = Track_Left();
		Track_4 = Track_Right();

	//没有反射，即寻迹模块OUT端口为高电平
	if(Track_1 == 1 && Track_2 == 1 && Track_3 == 0 && Track_4 == 0 )	//&&Track_3 == 0 && Track_4 == 0
		{
			flag = 1;
		}else
			{
				flag = 0;
			}
	return flag;
}

	/*直线行走*/
void Straight(void)
{

		if(IS_Flag() == 1)
		{
			Motor_SetSpeed_Left(Speed_Nor);
			Motor_SetSpeed_Right(Speed_Nor);


		}else
			{
				Motor_SetSpeed_Left(Speed_Stop);
				Motor_SetSpeed_Right(Speed_Stop);

			}
}
	/*直线的微调*/
void Straight_Adjust(void)
{
		//如果中间左边1号没有黑线，中间右边2号有黑线
		if(Track_1 == 0 && Track_2 == 1 )
		{
			Motor_SetSpeed_Left(Speed_Hig);
			Motor_SetSpeed_Right(Speed_Low);


		}else if(Track_1 == 1 && Track_2 == 0)
		{
			Motor_SetSpeed_Right(Speed_Hig);
			Motor_SetSpeed_Left(Speed_Low);

		}
}


	/*向左转弯	(面对着小车来说)*/
void Turn_Left(void)
{
	//当最左边上的没有反射(Track_Left == 1),其余都有反射( == 0)

	if(Track_4 == 0 && Track_3 == 1)
	{
		Motor_SetSpeed_Right(Speed_Turn);
		Motor_SetSpeed_Left(Speed_Low);
	}

}

void Turn_Right(void)
{
	if(Track_3 == 0 && Track_4 == 1)
	{
		Motor_SetSpeed_Left(Speed_Turn + 5);	//根据实际布线填写的CCR占空比的大小
		Motor_SetSpeed_Right(Speed_Stop);
	}
}

12.Adjust.h

#ifndef __ADJUST_H
#define __ADJUST_H

#define Speed_Stop 0
#define Speed_Nor  60
#define Speed_Turn 85




#define Speed_Hig Speed_Nor + 5
#define Speed_Low Speed_Nor - 5

#include "Motor.h"
#include "Track.h"

void Adjust_Init(void);
void Straight(void);
void Straight_Adjust(void);
uint8_t IS_Flag(void);
void Turn_Left(void);
void Turn_Right(void);

#endif

四、结果展示

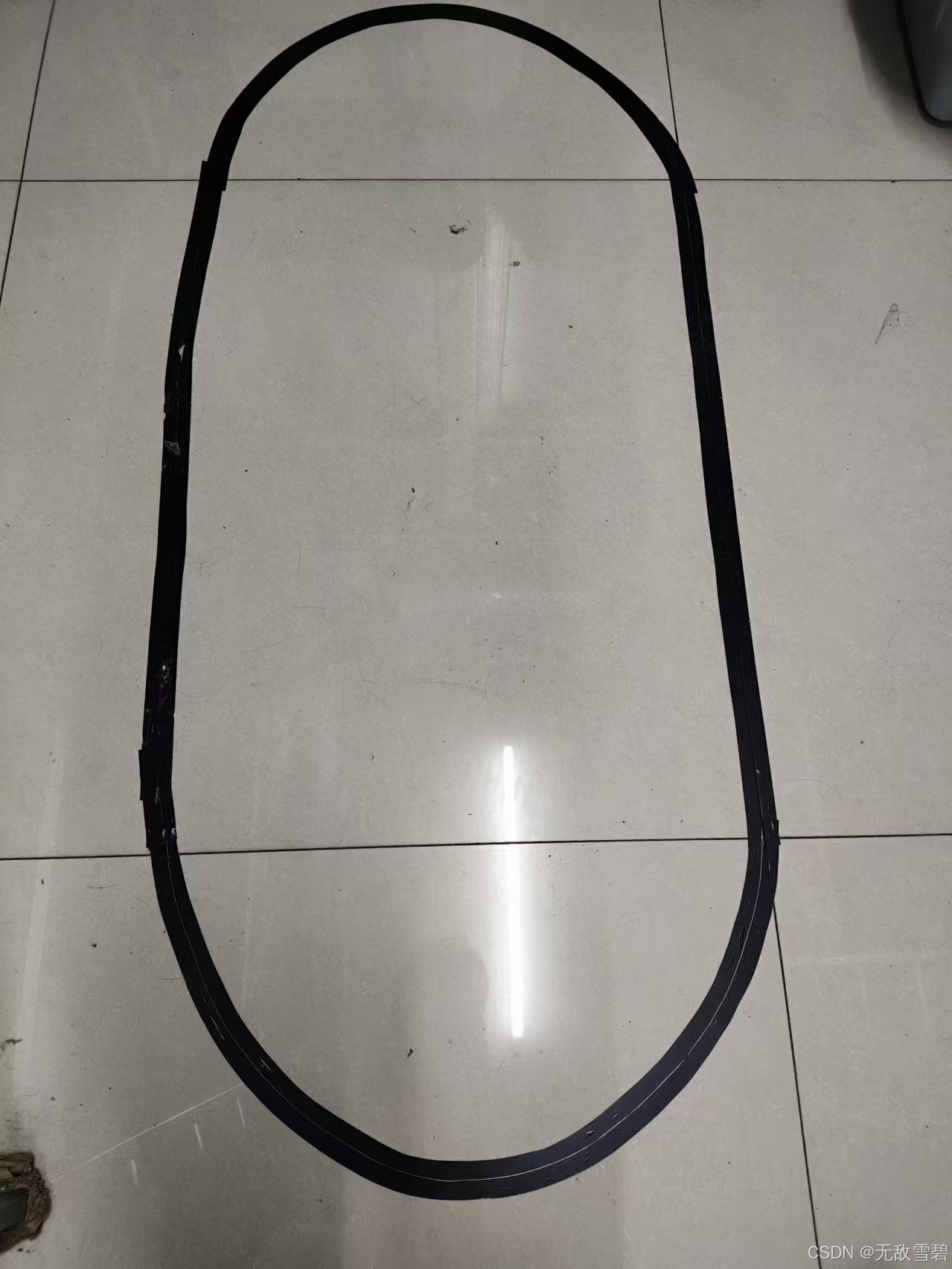

1.铺设路线

铺设路线

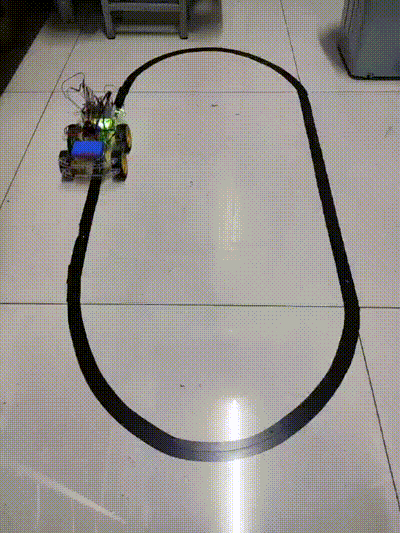

2.顺时针寻迹

在这里插入图片描述

3.逆时针寻迹

在这里插入图片描述

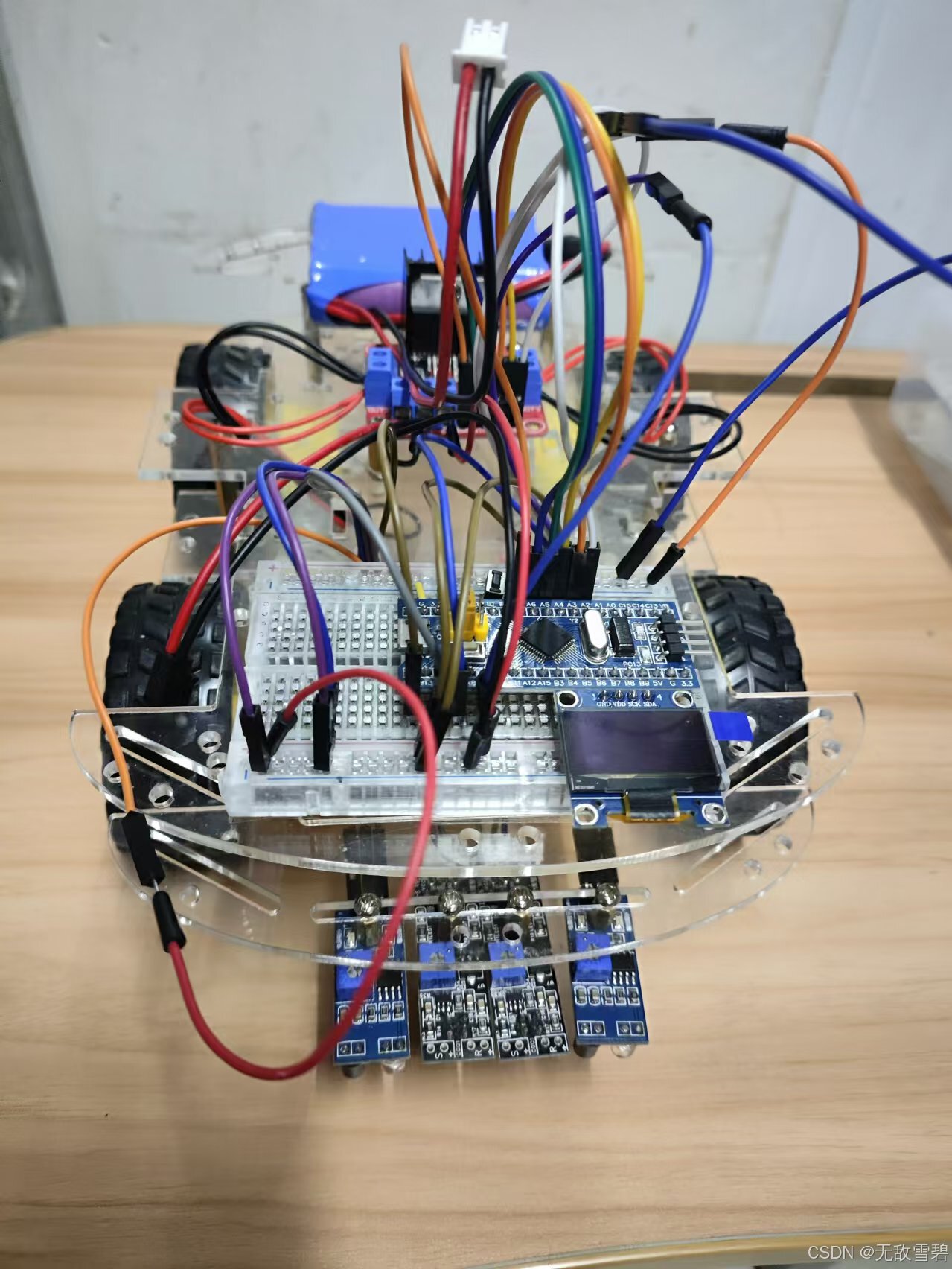

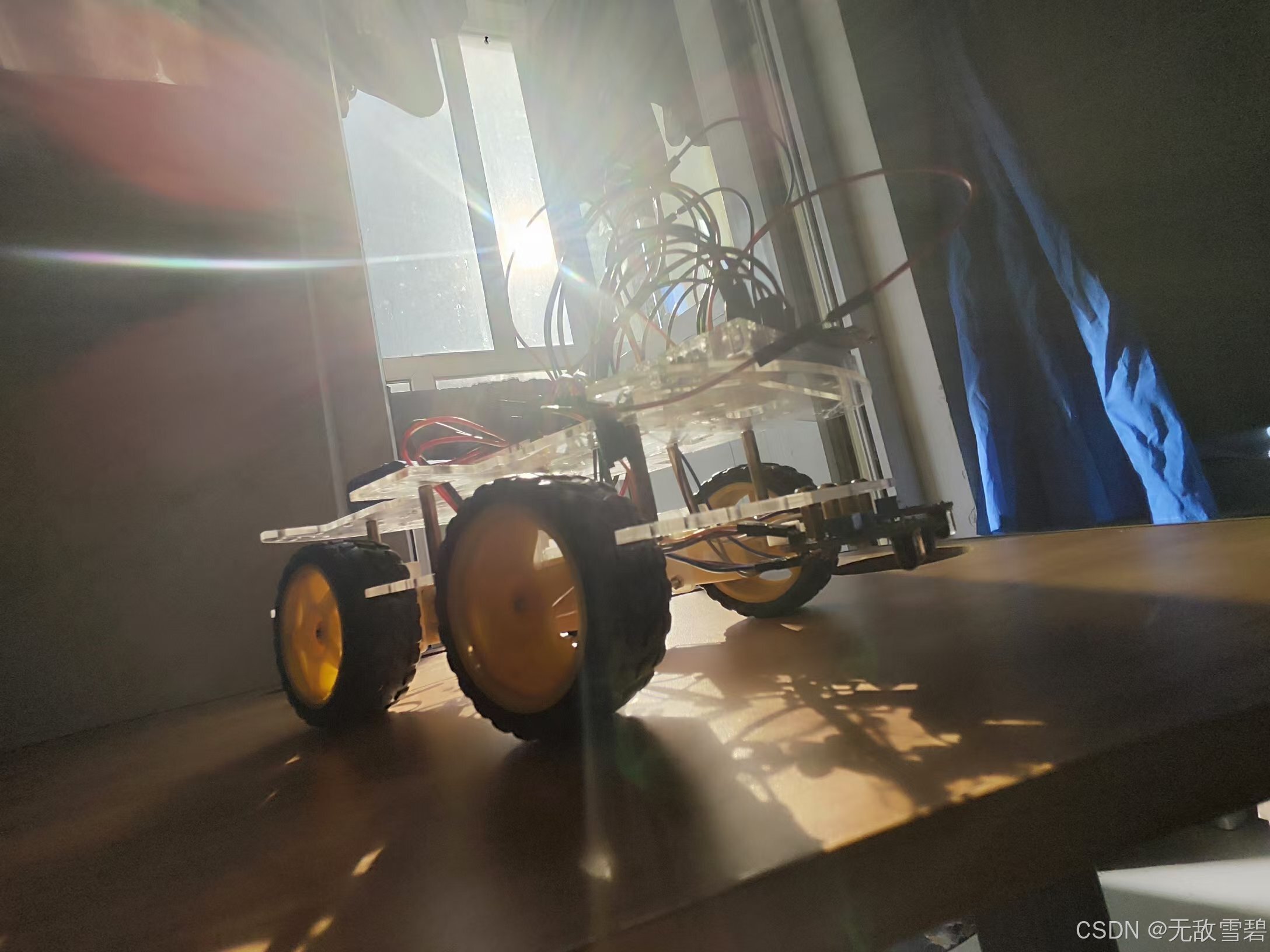

4.小车模型

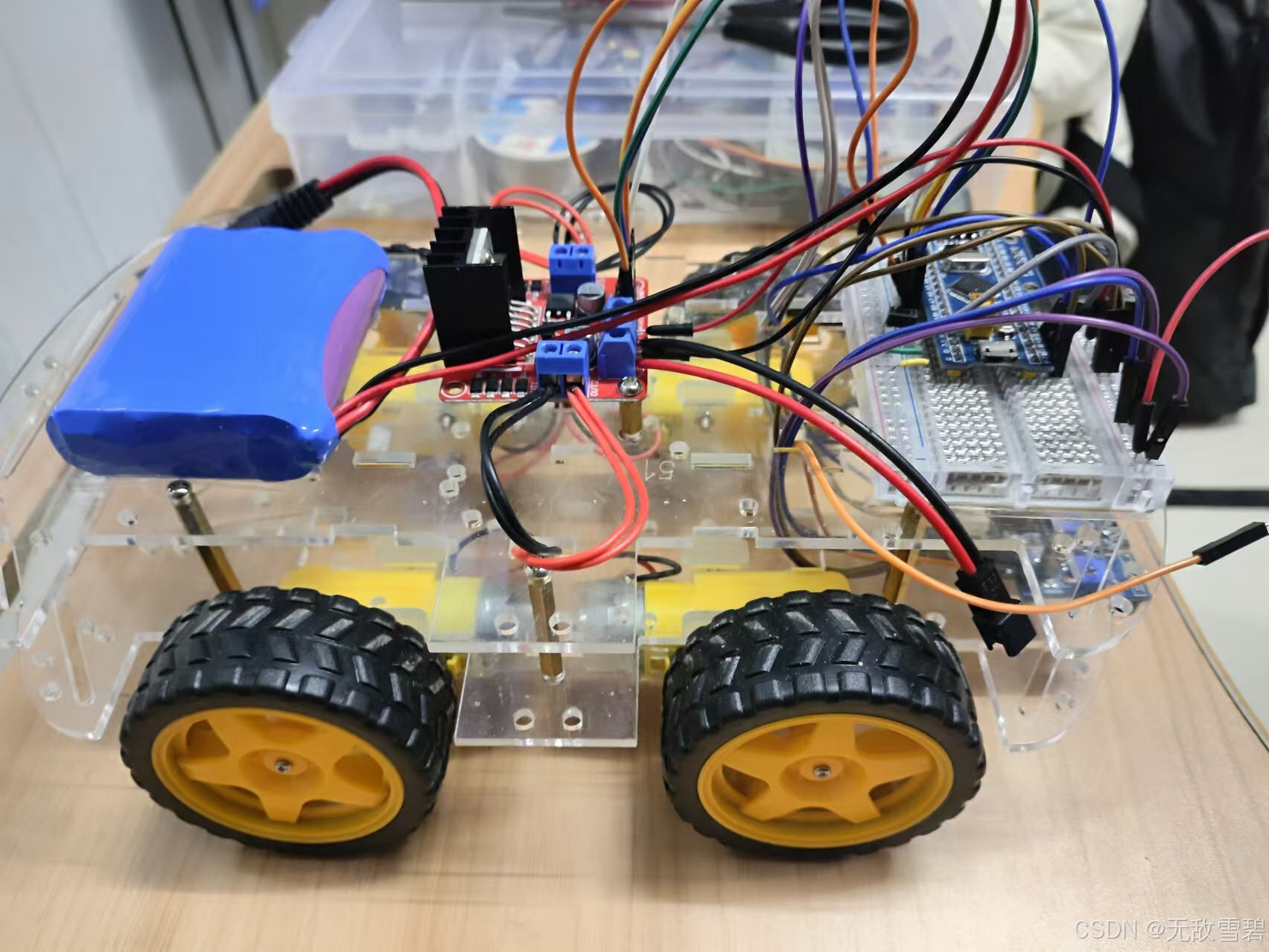

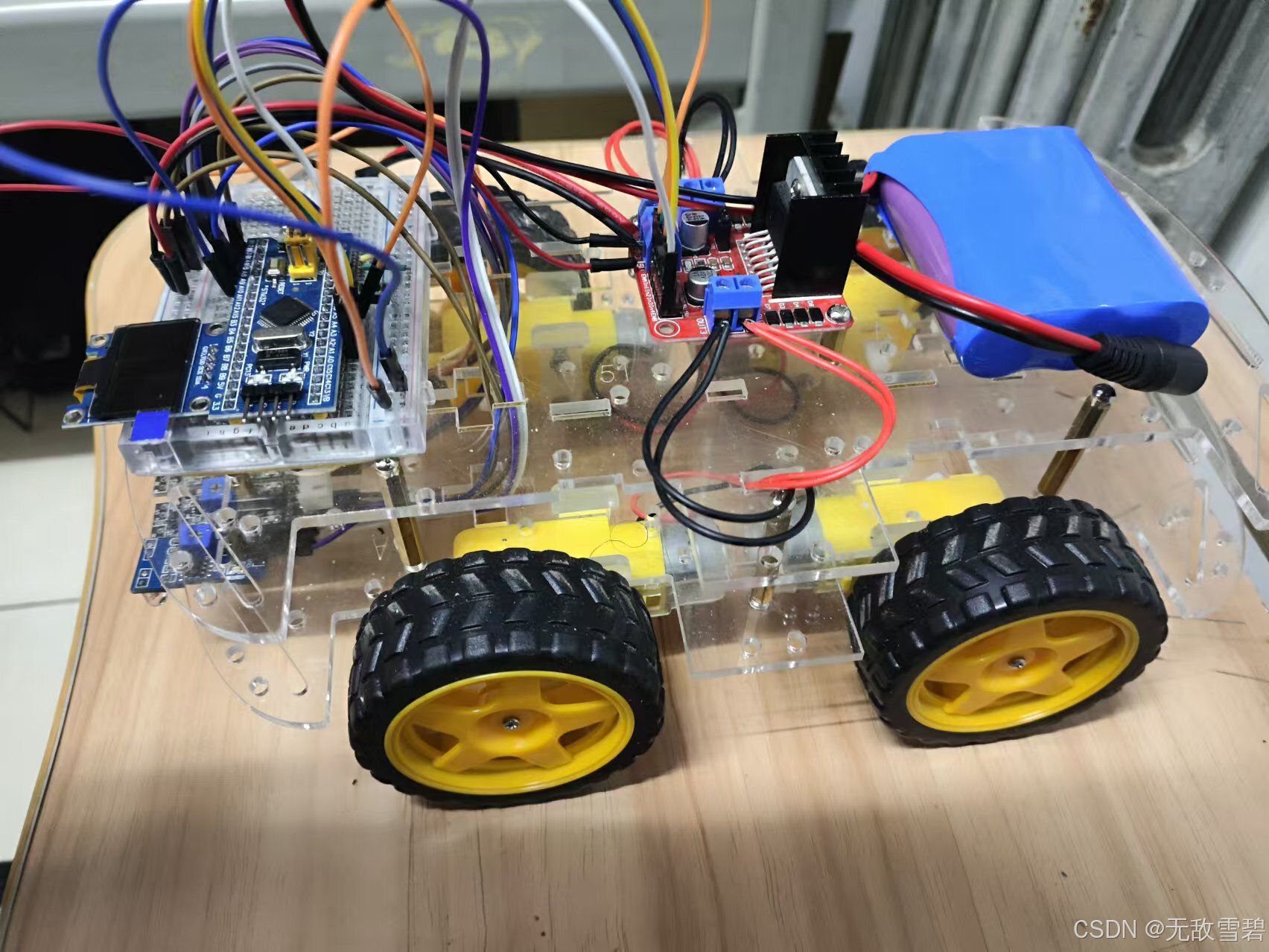

正面

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

总结

寻迹小车涉及到的PWM、定时器、GPIO输入输出等的复习
自检缺点：改变铺设的黑线，左右轮电机的占空比就要改变，没有拓展性。

无敌雪碧
关注
stm32循迹小车教程（保姆级教程）
zb99995201314的博客
11-11 4540
我历时四周终于制作完成原理图设计，原件焊接，代码测试，赛道循迹。首先明确小车使用主控芯片为stm32f103c8t6。
循迹小车程序代码
06-18
这是一个循迹小车的程序，循迹一般是黑色轨迹，传感器发出的红外信号被接收后送入比较器。。如果小车偏出黑色轨迹，一边的比较器会输出信号，让MCU处理。因为黑色轨迹对光的吸收和地面不同。
基于stm32开发的红外循迹小车
最新发布
duierrorshuobu的博客
04-03 1139
通过本项目的开发，我们实现了一个基于STM32的红外循迹小车。在硬件设计方面，选择了合适的主控芯片、红外传感器模块和电机驱动模块，并完成了硬件连接。在软件设计方面，使用STM32CubeMX和Keil MDK开发环境编写了控制代码，实现了小车的循迹功能。通过调试和优化，进一步提高了小车的性能。这个项目不仅加深了我们对STM32微控制器和红外传感器的理解，也为今后开发更复杂的智能机器人奠定了基础。
循迹小车（三轮）代码
08-09
循迹小车各模块代码，有需要的下，蜂鸣器，STM32,LDC1000
循迹小车的程序，keil c软件
06-01
基于keil软件开发环境的循迹小车程序，对于初学者有很大的帮助，程序已经测试通过。
51单片机——循迹小车源码
butnotif的博客
01-12 9622
51单片机——循迹小车源码
51单片机循迹小车源码
2202_75731312的博客
03-30 2605
void Timer0_Init() //100微秒@12MHz。void Right_Motor_Forward()//右转。void Left_Motor_Forward()//左转。void Motor_Forward()//前进。void Motor_start()//启动。void Motor_Back()//后退。void Motor_Stop()//停止。//定时器0开始计时。
matlab实现循迹小车程序源码.zip
02-04
资源名：matlab实现循迹小车程序源码.zip 资源类型：程序源代码 源码说明： matlab实现循迹小车程序源码，运用MATLAB使小车按着轨迹运行，进行跟踪标定，包含完整源码和注释 非常适合借鉴学习 适合人群：新手及有...
智能循迹判断.zip_STM32循迹小车_drawevc_寻迹小车灰度_循迹 stm32_灰度循迹小车
07-14
在这个项目中，我们关注的是STM32驱动的灰度循迹小车，它能够通过检测地面的灰度差异来实现智能寻迹和避障。 首先，我们要理解灰度循迹的基本原理。小车底部装有灰度传感器，这些传感器能够感知地面的光强度变化。...
基于 OpenMV 和 STM32 的 循迹小车
06-28
【作品名称】：基于 OpenMV 和 STM32 的 循迹小车 【适用人群】：适用于希望学习不同技术领域的小白或进阶学习者。可作为毕设项目、课程设计、大作业、工程实训或初期项目立项。 【项目介绍】： 基于 OpenMV 和 ...
智能循迹小车.zip_51单片机_循迹小车_红外循迹小车
07-14
这些资料对于初学者来说是一套全面的学习资源，有助于理解智能循迹小车的工作原理和实现方法。 总结来说，这个“智能循迹小车.zip”项目涵盖了51单片机编程、红外传感器应用、LM379高速比较器的使用，以及电机控制...
循迹小车程序源代码+理论说明
08-15
圆梦小车的循迹功能介绍，在网上很难找到对应的附件上传 这里传上 便于大家做电子竞赛
Keil4智能小车循迹程序
03-17
51单片机循迹程序，智能小车驱动，红外传感器
STM32f103循迹小车控制程序源码
03-25
以stm32f103为控制芯片的光电循迹小车源代码，打开工程后可直接在keil MDK运行编译。 以stm32f103为控制芯片的光电循迹小车源代码，打开工程后可直接在keil MDK运行编译。
C51——循迹小车实现
2302_76515999的博客
04-23 2487
向右：左边传感器返回不了信号，输出高电平1，右边传感器能返回信号，输出低电平0（左信号灯不亮，右信号灯亮）向左：左边传感器能反射回来输出低电平0，右边反射不回来输出高电平1（左信号灯亮，右信号灯不亮）3、原理：前边有物体时，红外线能被反射回来，输出低电平0，前边没有物体时，输出高电平1。向右：右边压线，左边模块能反射回来输出低电平，右边模块反射不回来输出低电平。1、模块原理：发射红外线，能反射回来就输出低电平0，反射不回来输出高电平1。向前：两个传感器都能返回信号，都输出低电平0，两个信号灯都亮。
【基于51】红外寻迹智能小车 - 代码篇
热门推荐
ZER00000001的博客
04-24 3万+
这是一个基于C51单片机的红外巡线智能小车，是一个适合嵌入式单片机、C语言初学者练习的小Demo，文章提供完整的项目思路、免费的源代码。
51单片机智能循迹小车.uvproj
11-10
keil C51编程环境下编写的基于51单片机的智能寻迹小车系统，使用传感器对周围路面进行感知，自行避开障碍物
stm32巡线小车代码四线完整代码
12-07
STM32巡线小车的代码通常基于STM32单片机平台编写，它涉及硬件连接、传感器读取、PID控制等部分。以下是一个简化的四线式超声波避障小车的基本控制代码示例，假设我们使用的是STM32F103C8T6和超声波传感器HC-SR04： ```c #include "stm32f1xx.h" #include "usart.h" #define US_RxPin GPIO_Pin_9 // 超声波传感器接收端口 #define US_TxPin GPIO_Pin_8 // 超声波传感器发射端口 #define Motor_DIR_PIN GPIO_Pin_5 // 左右电机方向控制 #define Motor_PWM_PIN GPIO_Pin_6 // 左右电机速度控制 // 定义超声波传感器和电机的相关函数 void ultrasonic_Init(void); void setMotorSpeed(float speed, bool left); void readUltrasonic(void); int main(void) { RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE); // 开启GPIOB时钟 GPIO_InitTypeDef GPIO_InitStructure; // 初始化GPIO和USART GPIO_InitStructure.GPIO_Pin = US_RxPin | US_TxPin; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(GPIOB, &GPIO_InitStructure); ultrasonic_Init(); while (1) { readUltrasonic(); // 读取超声波数据 if (data > 20) // 避障条件，例如距离小于20cm { setMotorSpeed(-0.5f, true); // 减速并向左转 } else { setMotorSpeed(0.5f, false); // 加速并向右转 } } } // 超声波传感器初始化 void ultrasonic_Init() { // 连接和配置超声波传感器 // ... } // 设置电机速度和方向 void setMotorSpeed(float speed, bool left) { float dutyCycle = map(speed, -1, 1, 0, 255); // 缩放速度到PWM范围 GPIO_SetBits(GPIOD, left ? Motor_DIR_PIN : !Motor_DIR_PIN); // 切换电机方向 TIM2->CCR1 = dutyCycle; // 更新左电机速度 TIM2->CCR2 = dutyCycle; // 更新右电机速度 } // 读取超声波传感器值 void readUltrasonic() { // 发射超声波，等待回音，计算距离... int data = calculate_distance(); } ``` 请注意，这只是一个基本框架，实际代码需要连接硬件电路、处理中断以及进行更复杂的PID控制。同时，你需要根据具体的STM32库文件编写超声波传感器驱动和电机驱动函数。
评论 7
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
