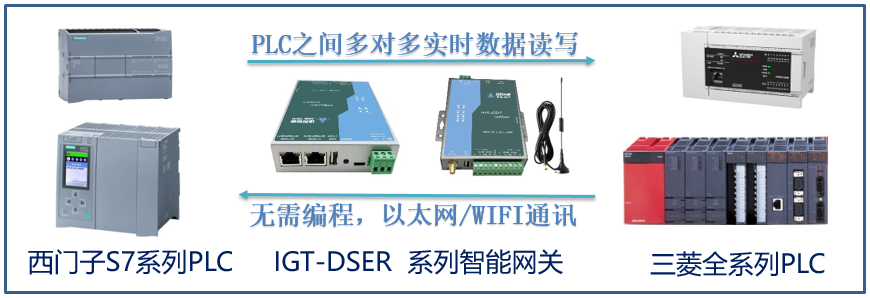

IGT-DSER智能网关模块支持西门子、倍福(BECKHOFF)、罗克韦尔AB，以及三菱、欧姆龙等各种品牌的PLC之间通讯，支持Ethernet/IP(CIP)、Profinet(S7)，以及FINS、MC等工业自动化常用协议，同时也支持PLC与Modbus协议的工业机器人、智能仪表、变频器等设备通讯。网关有多个网口、串口，也可选择WIFI无线通讯。无需PLC内编程开发，只要在IGT-DSER智能网关配置数据的起始地址和数量即可。毫秒级通讯速度快，支持热插拔，断电断网后能自动恢复运行。
IGT-DSER支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量；网关内每个连接采用独立的线程运行，毫秒级别的数据交互，同样的数据量在同等质量的网络通讯时，数据刷新速度同总线；相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控和通讯错误处理机制。PLC之间通讯案例

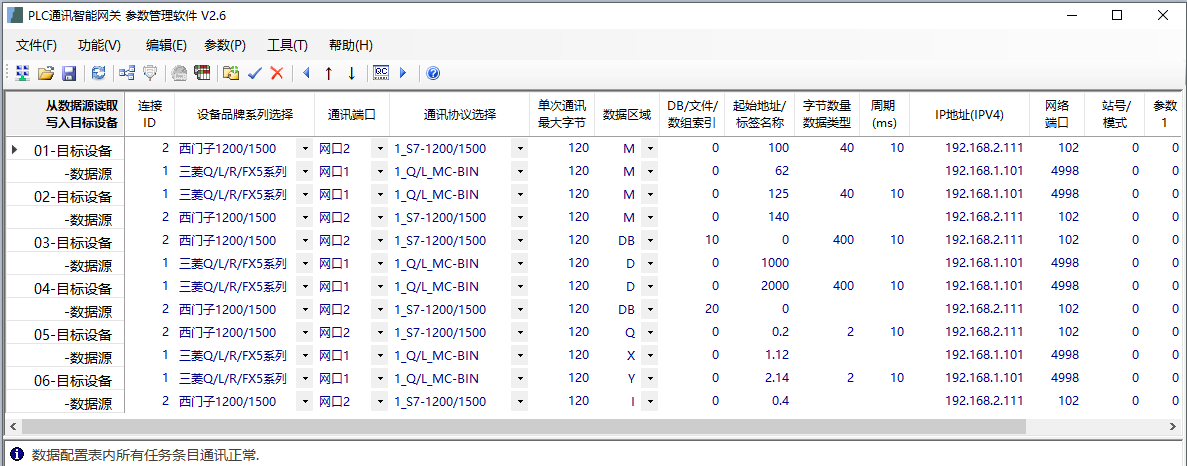

通过智能网关通用的参数设置软件(下载地址)，设置IGT-DSER的网口参数，以及PLC之间的通讯配置表，按照通讯地址和数据地址，配置完成的数据表如下图：
任务1： 读取三菱PLC的M992~M1311(起始地址须要16的倍数，992整除以16等于62)，写入西门子PLC的M100.0~M139.7，共40字节；
任务2： 读取西门子PLC的M140.0~M179.7，写入三菱PLC的M2000~M2319(起始地址须要16的倍数，2000整除以16等于125)，共40字节；
任务3： 读取三菱PLC的D1000~D1200，写入西门子PLC的DB10.DBW0~DB10.DBW399，共400字节/200字；
任务4： 读取西门子PLC的DB20.DBW0~DB20.DBW399，写入三菱PLC的D2000~D2200，共400字节/200字；
任务5： 读取三菱PLC的X1C(位地址转为10进制,中间加点号)，写入西门子PLC的Q0.2，共1个位(BOOL信号)；
任务6： 读取西门子PLC的I0.4，写入三菱Y2E(位地址转为10进制,中间加点号)，共1个位(BOOL信号)；
IGT-DSER是从数据源读取数据后写入到目标设备， 通过改变数据源和目标设备对应不同的行实现PLC之间双向通讯。根据PLC通讯地址，寄存器数量等参照案例配置好相关参数后下载重启(参数->参数写入到网关)、(工具->重启网关)；通过网关的参数配置软件读取网关参数(参数->从网关读取参数)后，看软件上显示的状态消息，根据状态消息调试，正常是如上图的状态消息，(工具->网关数据监控)可查看数据源的数据。

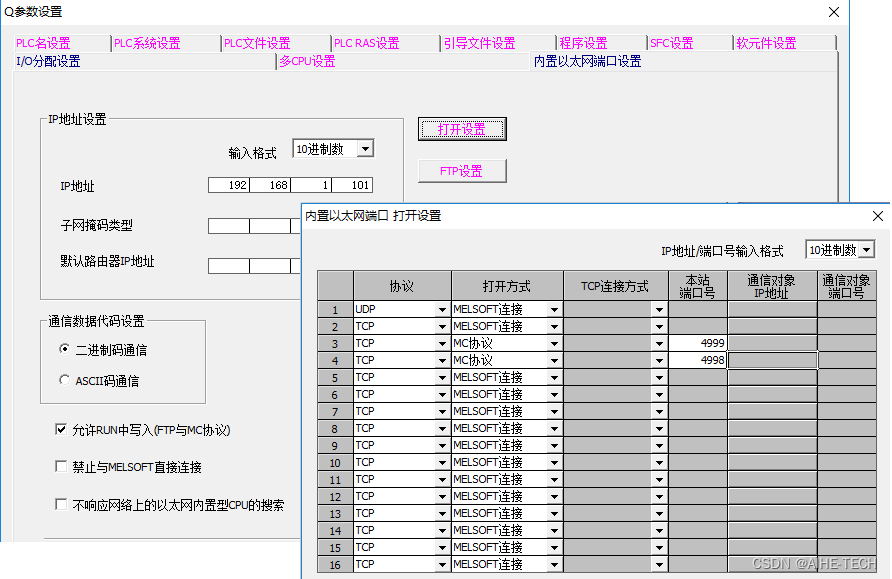

三菱Q系列PLC的内置以太网口IP地址、通讯端口和通讯协议设置如下图，需要下载后重启PLC才生效:

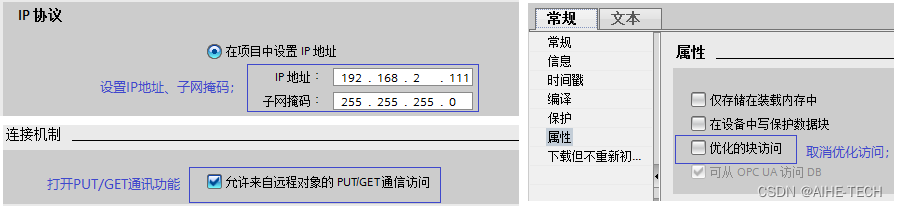

西门子的PLC需要设置IP地址，打开通讯功能，DB数据块要取消优化访问，设置如下，需要下载后重启PLC才生效：
IGT-DSER智能网关常配套的PLC类型如下：相关图文案例
◆ FX: 三菱FX/A系列系列PLC ◆ ABM: 罗克韦尔/AB Micro系列PLC
◆ QLR: 三菱Q/L/R系列PLC(支持标签方式) ◆ ABC: 罗克韦尔/AB Compact/Control系列
◆ OM: 欧姆龙全系列PLC(支持标签方式) ◆ DVP: 台达、信捷全系列PLC
◆ S72S: 西门子S7-200/Smart系列PLC ◆ FTK: 永宏/丰炜全系列PLC
◆ S734: 西门子S7-300/400系列PLC ◆ NAIS: 松下全系列PLC
◆ S71K: 西门子S7-1200/1500系列PLC ◆ KVS: 基恩士全系列PLC
◆ INO: 汇川全系列PLC ◆ LS: LG/LS全系列PLC
◆ MBS: 兼容Modbus协议的PLC、智能仪表 ◆ TPC: 丰田工机PC2/PC3系列
◆ FNC: 发那科数控/机器人的PMC系统 ◆ GE: GE PAC/PLC系统
◆ OPC: OPC UA、OPC DA协议的客户端 ◆ BKF: 倍福PLC CX系列控制器
