欧姆龙NJ/NX系列标签方式与西门子PLC之间通讯(基于IGT-DSER)

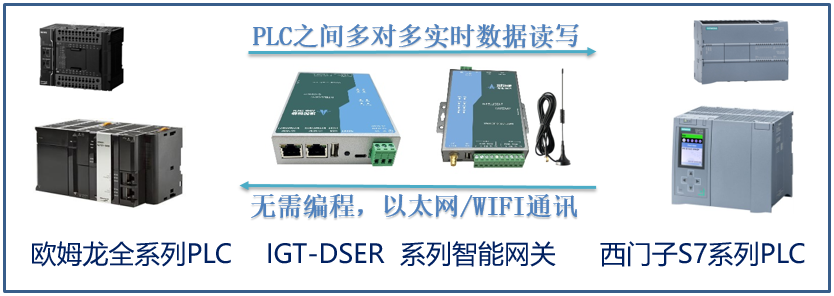

        PLC通讯智能网关IGT-DSER模块支持西门子、三菱、欧姆龙、罗克韦尔AB、GE等各种品牌的PLC之间通讯，同时也支持PLC与Modbus协议的变频器、智能仪表等设备通讯。网关有多个网口、串口，也可选择WIFI无线通讯。PLC内无需编程开发，在智能网关上配置数据的起始地址和数量即可，通讯速度快、数据量大，支持热插拔，断电重启后自恢复运行(相关案例)。

        本案例是欧姆龙的NJ501与西门子的S7-1500的PLC之间以太网跨网段通讯，NJ501采用标签方式通讯。下图是通过IGT-DSER的参数配置软件(下载地址)配置完成的PLC数据交互地址表，包括PLC的IP地址网络端口、寄存器标签地址，以及通讯的字节数量等：

        上图中总计4个通讯任务，具体如下：

        01：读取西门子的DB6.DBD24的浮点数据(4字节，REAL类型)，写入到欧姆龙的'NJ_REAL'标签;

       02：读取西门子的DB6.DBD44的字符串数据(40字节，STRING类型)，写入到欧姆龙的'NJ_BARCODE'标签;

       03：读取欧姆龙的'NJ_ARR_INT'数组中的0~9共10个整形数据(20字节，INT类型)，写入到西门子的DB65.DBW0~DB65.DBW19;

04：读取西门子的DB65.DBW140~DB65.DBW199共30个整形数据(60字节，INT类型)，写入到欧姆龙的'NJ_ARR_INT'数组中的40~79;

        将以上配置下载到IGT-DSER智能网关模块后重启，通过参数软件读取工作状态，下图是正常时的状态显示：

        分别通过PLC的编程软件监控两台PLC的数据,西门子的软件是Portal(博图)，欧姆龙的软件是Sysmac Studio，任务01数据监视截图：

        任务02数据监视截图：

        任务03数据监视截图：

        任务04数据监视截图：

        IGT-DSER支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量，相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控机制和通讯错误处理机制。相关资料下载

网关常配套的PLC类型如下：

◆ FX: 三菱FX系列PLC ◆ QL: 三菱Q/L/R系列PLC

◆ AS: 三菱A系列PLC ◆ OM: 欧姆龙全系列PLC

◆ S72S: 西门子S7-200/Smart系列PLC ◆ S734: 西门子S7-300/400系列PLC

◆ S71K: 西门子S7-1200/1500系列PLC ◆ MBS: 施耐德等Modbus兼容PLC

◆ DVP: 台达、信捷PLC  ◆ NAIS: 松下全系列PLC

◆ KVS: 基恩士全系列PLC  ◆ FTK: 永宏全系列PLC

◆ MSK: LS/LG全系列PLC  ◆ KOY: 光洋全系列PLC

◆ ABM: AB MicroLogix系列PLC ◆ ABC: AB Compact/Control系列PLC

◆ INO: 汇川全系列PLC ◆ GE: GE PAC/PLC系统
