电力电子系统中基于PLECS的三相并网逆变器序阻抗扫频程序研究及稳定性分析,Plecs联合Matlab实现三相并网逆变器序阻抗扫频程序,用于电力电子弱电网稳定性分析

plecs三相并网逆变器序阻抗扫频程序
plecs联合matlab进行扫频
阻抗扫描 电力电子 弱电网 稳定性分析


ID:53350740899114441

毛毛毛毛


随着可再生能源的快速发展,电力电子系统在弱电网中的应用日益广泛。而弱电网中的稳定性分析是其中一个重要的研究工作。阻抗扫频是一种有效的评估电力电子设备在弱电网中稳定性的方法,可以帮助工程师更好地设计和优化逆变器系统。

在进行阻抗扫频之前,我们首先需要搭建一个合适的测试平台。PLECS是一款基于Simulink的电力电子系统仿真工具,它可以与MATLAB联合使用,提供了丰富的电力电子元件和电路模型。通过PLECS,我们可以建立一个三相并网逆变器的序阻抗扫频程序。这个程序不仅可以帮助我们对逆变器系统进行稳定性分析,还可以提供准确的电路参数,从而更好地反映实际工作状态。

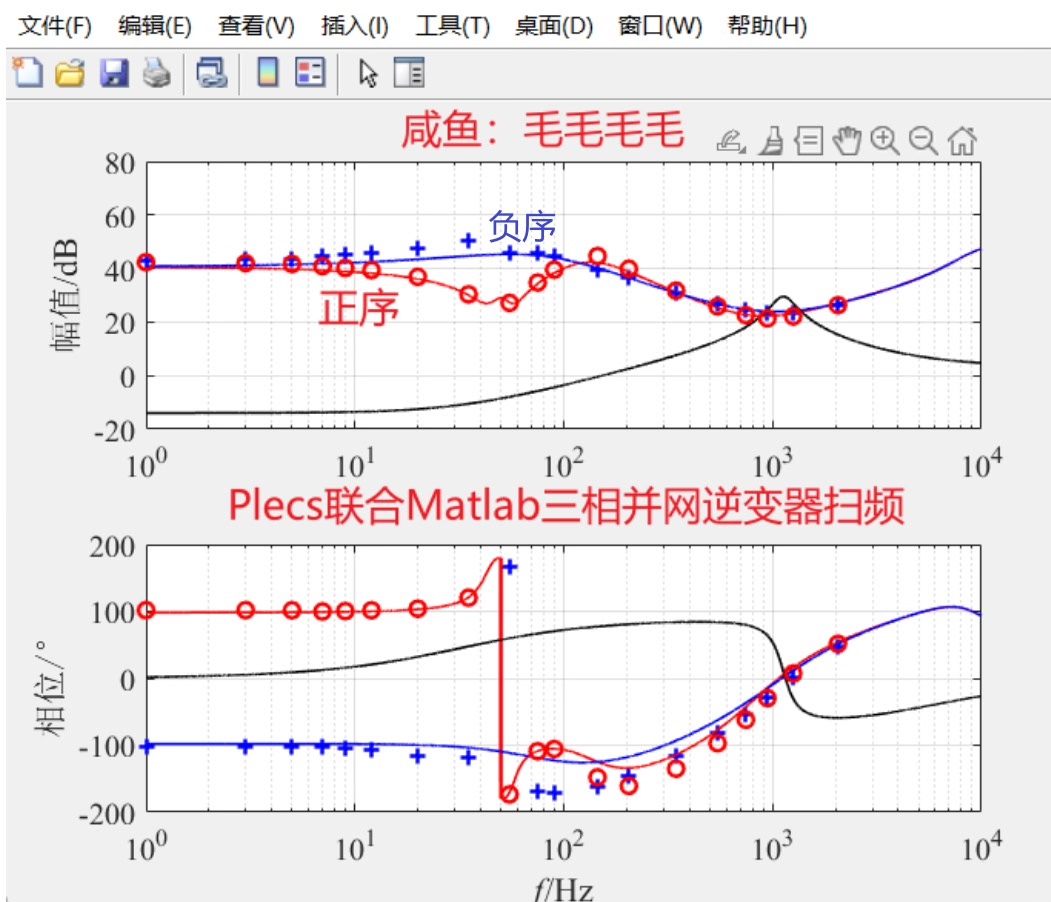

在进行阻抗扫频时,我们需要将逆变器连接到一个弱电网模型上。弱电网具有较低的短路容量和阻抗,因此在逆变器并网时容易产生振荡和不稳定的现象。通过进行阻抗扫频,我们可以测量逆变器与弱电网之间的电压和电流响应,从而得到逆变器的阻抗特性。通过分析得到的阻抗曲线,我们可以评估逆变器在不同频率下的稳定性,进而优化逆变器的设计。

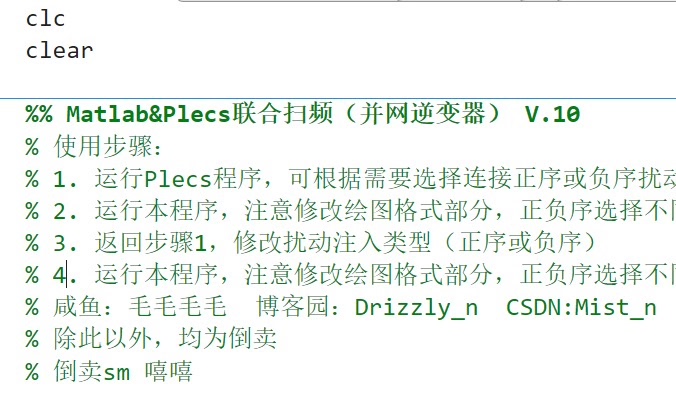

为了实现阻抗扫频,我们可以使用PLECS和MATLAB联合工作。MATLAB提供了强大的信号处理和频谱分析工具,可以帮助我们对得到的阻抗曲线进行分析和处理。通过将PLECS仿真得到的数据导入MATLAB中,我们可以使用MATLAB的频谱分析函数对数据进行处理,提取出关键的频率响应信息。

在实际应用中,阻抗扫频可以帮助我们评估逆变器在弱电网中的稳定性,并且为设计和优化逆变器系统提供重要参考。通过合理选择逆变器系统的参数和控制策略,可以提高逆变器在弱电网中的工作效果,降低系统振荡和不稳定的风险。

总结起来,通过PLECS和MATLAB的联合使用,我们可以实现阻抗扫频程序,对三相并网逆变器在弱电网中的稳定性进行分析。阻抗扫频是一种重要的电力电子系统评估方法,可以帮助工程师更好地设计和优化逆变器系统。在实际应用中,合理选择逆变器系统的参数和控制策略是确保系统稳定运行的关键。希望本文的内容能对读者在电力电子领域的研究和实践提供一些启发和参考。

【相关代码,程序地址】:http://fansik.cn/740899114441.html

<think>好的,我现在要处理用户关于三相逆变器定性测试的方法和工具的询问。首先,我需要回顾自己之前的知识库,确保信息的准确性。三相逆变器定性测试涉及多个方面,包括数学建模、仿真工具、实际测试方法等。 首先想到的是数学建模部分。定性分析通常需要建立小信号模型,这可能涉及到状态空间方程和传递函数的推导。比如使用$d-q$坐标变换,将三相交流量转换为直流分量,简化分析。这部分需要确认公式的正确性,并正确使用LaTeX格式。 接下来是仿真工具。常见的如MATLAB/Simulink、PLECS,这些工具可以用来搭建逆变器模型并进行频域分析。此外,RT-LAB和dSPACE这些硬件在环(HIL)测试平台也很重要,需要提及它们的作用和优势。 然后是实际测试方法,比如阻抗测量法,使用频响分析仪(如Keysight的仪器)来测量输出阻抗,判断定性。环路增益测试也是关键,通过注入扰动信号来分析系统的相位裕度和幅值裕度。这部分需要详细说明步骤和工具。 还要考虑到定性判据,比如奈奎斯特判据和中阻抗比(IMR)判据,这些理论依据需要简要解释,并正确引用相关文献或标准,如IEEE 1547.1。 用户可能需要知道具体工具的名称和使用场景,所以需要分点列出,并确保每个工具或方法都有简要说明。此外,生成的相关问题需要围绕用户可能进一步感兴趣的方面,比如仿真工具的选择、标准、常见问题解决等。 最后,要检查回答是否符合系统级指令:正确使用LaTeX格式,结构清晰,引用标识自然,以及生成相关问题。需要避免使用Markdown,保持口语化,但实际回答中要按照用户的要求使用正式的中文回答结构。</think>### 三相逆变器定性测试方法与工具 #### 一、数学建模与分析 1. **小信号建模** 通过建立逆变器在$d-q$坐标系下的状态空间方程,推导传递函数$G(s)$,分析系统极点分布。例如: $$ \frac{di_d}{dt} = \frac{1}{L}(v_d - R i_d + \omega L i_q) $$ 通过极点位置判断系统定性[^1]。 2. **频域分析法** 利用伯德图(Bode Plot)和奈奎斯特判据(Nyquist Criterion)评估环路增益的相位裕度(Phase Margin)和幅值裕度(Gain Margin)。例如,若环路增益$T(s)$满足$|T(j\omega)| < 1$且相位裕度$>45^\circ$,则系统定[^2]。 #### 二、仿真工具 1. **MATLAB/Simulink** - 搭建逆变器控制模型,进行时域仿真(如负载突变测试)。 - 使用`Control System Toolbox`绘制伯德图。 - 示例代码: ```matlab bode(sys); grid on; ``` 2. **PLECS** 专用于电力电子系统的频域分析工具,支持阻抗测量和定性判据自动计算[^3]。 3. **RT-LAB/dSPACE** 硬件在环(HIL)测试平台,实时验证控制算法在动态工况下的定性。 #### 三、实验测试方法 1. **阻抗测量法** - 使用频响分析仪(如Keysight 4395A)向逆变器输出端注入扫频信号,测量输出阻抗$Z_{out}(s)$。 - 根据Middlebrook判据,若满足$\frac{Z_{out}(s)}{Z_{in}(s)} < 1$,则系统定[^4]。 2. **环路增益测试** - 通过注入扰动信号(如白噪声)到控制环路,利用网络分析仪(Keysight Bode 100)直接测量环路增益$T(s)$。 3. **阶跃响应测试** 突加/突卸负载,观察直流母线电压$V_{dc}$和输出电流$i_{abc}$的瞬态响应是否收敛。 #### 四、关键工具列表 | 工具类型 | 示例工具 | 应用场景 | |------------------|------------------------------|-----------------------------| | 仿真软件 | MATLAB/Simulink, PLECS | 控制算法验证、频域分析 | | 硬件在环平台 | RT-LAB, dSPACE | 实时动态测试 | | 测量仪器 | Keysight Bode 100, 4395A | 阻抗测量、环路增益分析 | | 标准参考 | IEEE 1547.1 | 并网逆变器定性测试规范[^5] |
