BMS系统主机+从机采集板方案设计

BMS主机
BMS开发板实物+开源资料!BMS主/从机开发板 /凌力尔特LTC6804(车规级芯片)+STM32开发板BMS主机电池管理评估板/储能BMS从机采集板,实物+全套方案,非常适合学生毕业论文和想转新能源汽车,储能,锂电池BMS开发等行业人员学习和二次开发。
12串电池电压、温度、电流采集,支持485和CAN两种方式连接上位机 提供源码有偿开源,供项目二次开发;

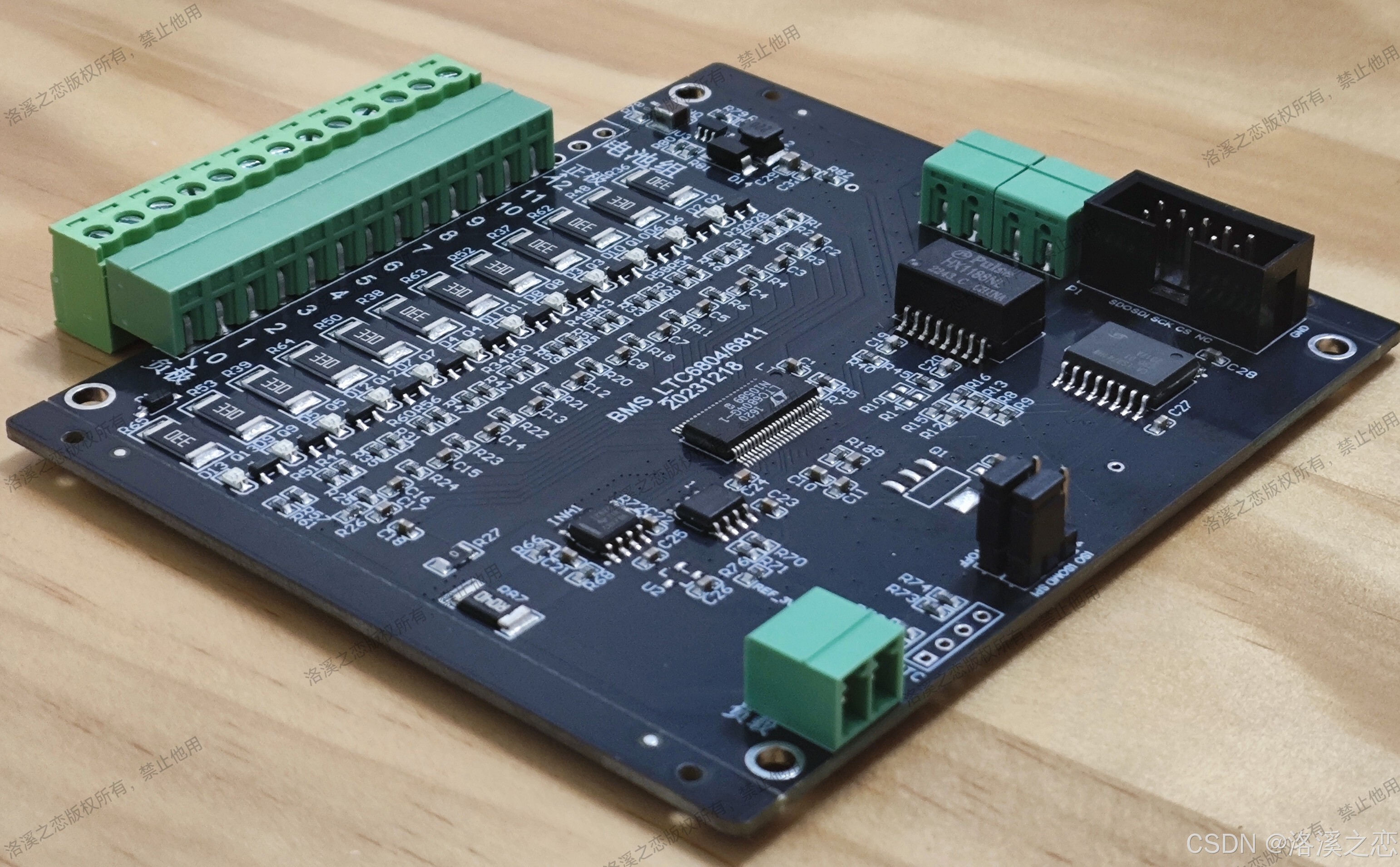

从机采集板
采集板电池供电,电源隔离/SPI隔离通信方案,带菊花链模式扩展。
提供主主机 从采集板 电池组 线束,485通信线,12V电源和全套资料,
可单出可全套出。
(包含主机1块,从采集板1块,12串电池1组,温度传感器2个,线束一套,12V稳压电源一套,485通讯线一条和全套资料,拿到即可上手调试)

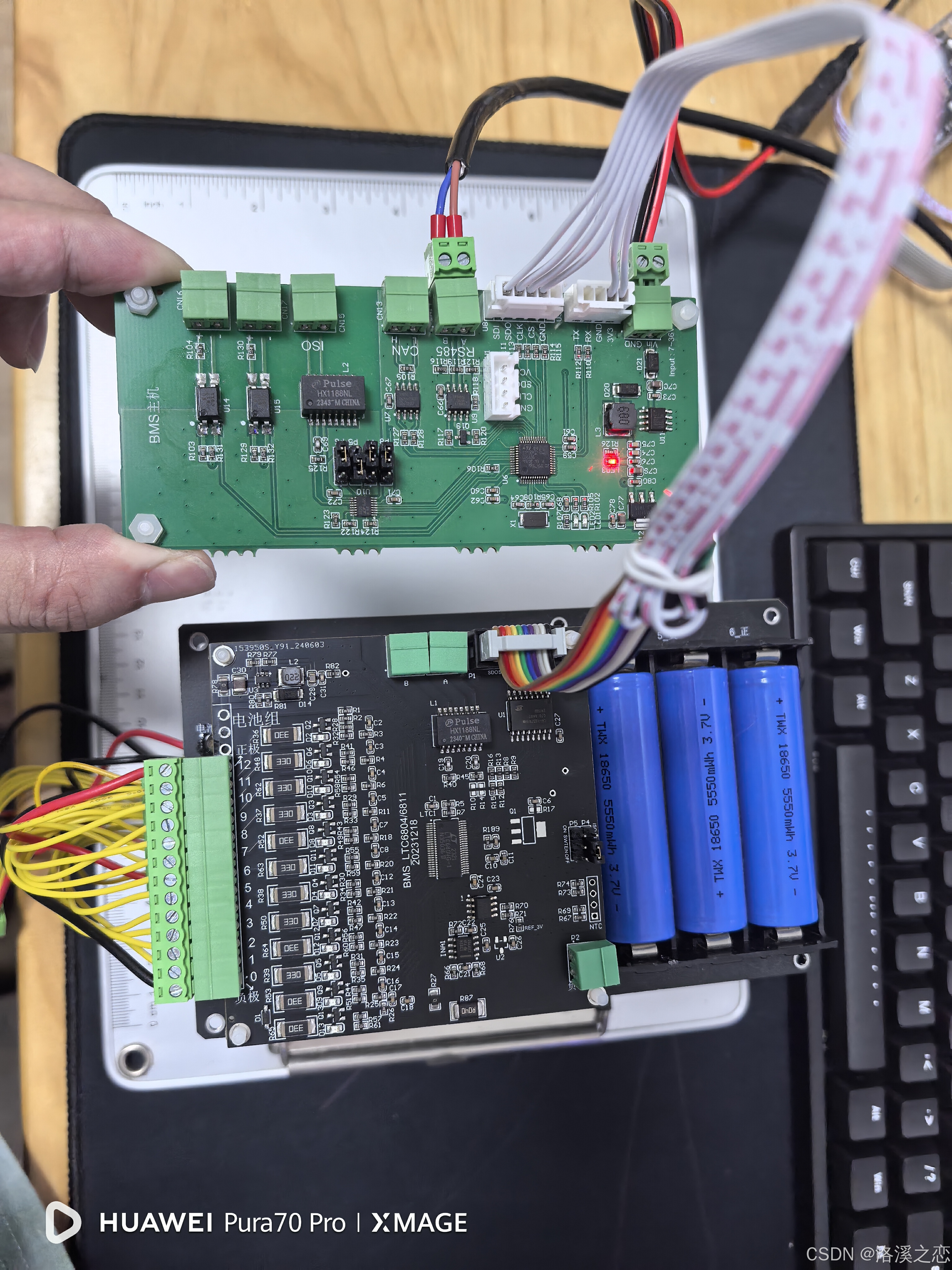

主机+从机采集板

提供技术支持和BMS相关知识答疑!!!
提供技术支持和BMS相关知识答疑!!!
提供技术支持和BMS相关知识答疑!!!

程序移植,调试,测试均可以。
程序采用STM32F103 用SPI驱动
售卖PCBA 调试功能正常 如图所示

如只需要资料可私信楼主
提供技术支持,楼主是搞技术的所以互相学习互相进步

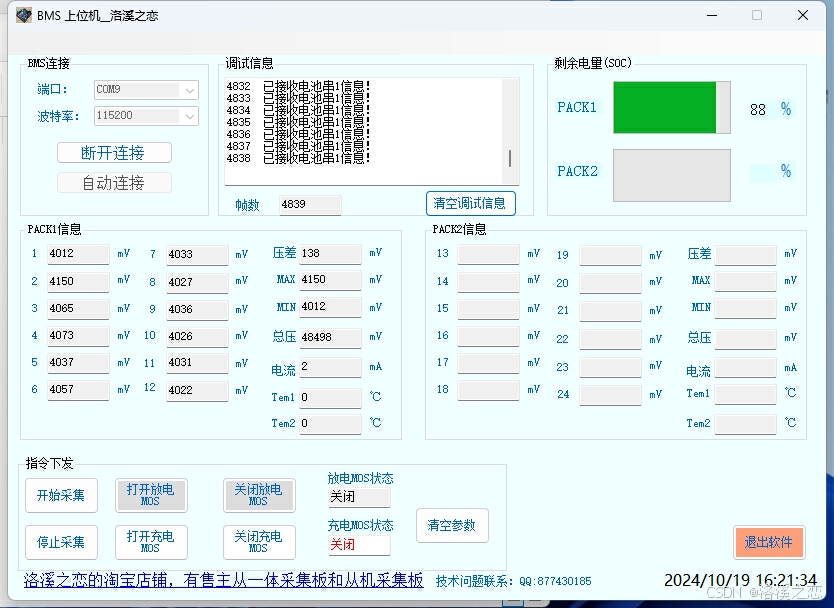

BMS测试上位机

功能:SPI/菊花链通信
1、电压采集功能(精度1mv以内,高精度四位半万用表测试结果)
2、GPIO1~5电压采集功能温度
3、辅助测量功能(总压,内部温度,内部基准电压等等)
4、断线自检功能(判断哪一节电池断线并输出故障电池节号)
5、电流采集功能
6、被动均衡功能(设置压差阈值并找出最高电压开启均衡)可设置0~1000mv任意值均衡
7、温度采集功能(精度0 .1°C)
8、有上位机,显示检测的数据,如图7(支持RS485和CAN两种通信方式,有通信协议说明);
9、12串被动均衡也已经实现,采用外部主动均衡方案,均衡电流100m?A,均衡开启LED灯亮。
10、带预充、充电、放电IO隔离控制(可控制继电器等充放电模块,满足市面上80%动力PACK使用场景)。
持续更新:2024.10.19
CAN测试数据

资料:测试上位机,采集源码(主控STM32F103 SPI通信),原理图,源码解析,连接图,通信协议,中文数据手册,电量soc算法代码及解析,断线检测代码及解析等等
服务:作者热心详细解答技术问题
注:学习技术交流使用,个人版权,未经授权不允许商用!不允许转卖资料,否则举报封号!请尊重作者辛苦的劳动成果!谢谢

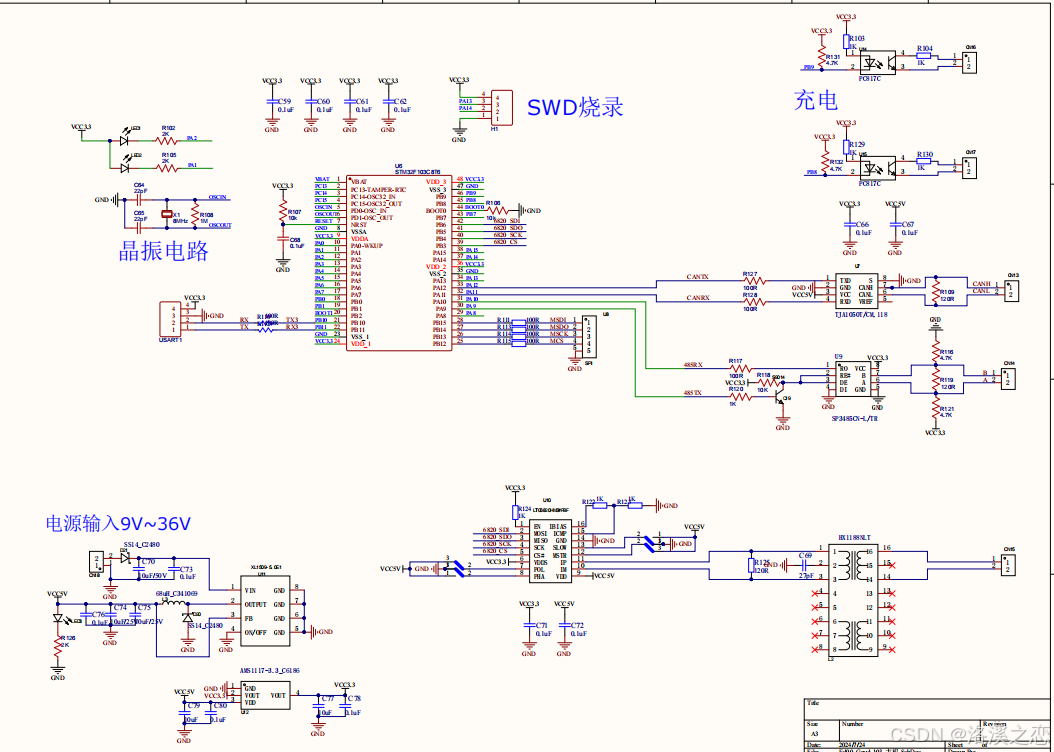

主机原理图
