一个案例带你了解独立式键盘设计原理

爱吃饼干的小白鼠

已于 2024-06-13 20:24:21 修改

阅读量6.8k

点赞数 12

分类专栏： 51单片机开发文章标签：单片机嵌入式硬件独立式键盘

于 2022-10-15 19:53:35 首次发布

本文链接：https://blog.csdn.net/BROKEN__Y/article/details/127337732

版权

51单片机开发专栏收录该内容

18 篇文章

订阅专栏

本文介绍了一种基于单片机的独立式键盘系统设计。该系统由4个独立按键和8个LED指示灯组成，通过不同按键触发LED的不同显示效果。文章详细阐述了系统的硬件连接方式、工作原理及软件实现过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

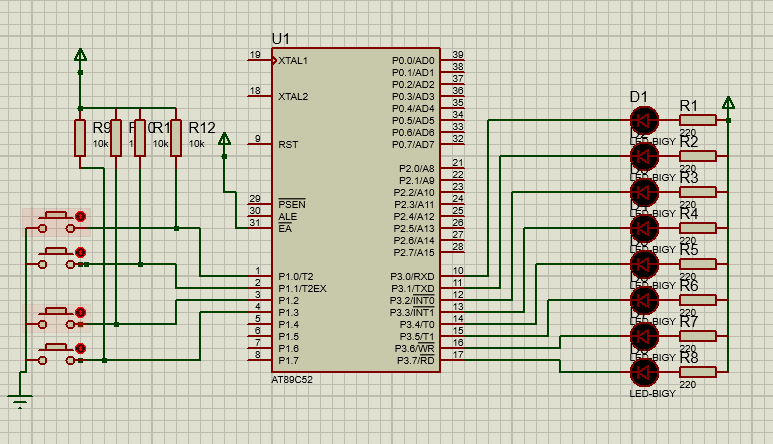

单片机与4个独立按键S1~S4以及8只LED指示灯构成一个独立式键盘系统。4个按键接在P1.0~P1.3引脚，P3口接8只LED指示灯，控制8只LED指示灯的亮和灭，原理图如下。当按下S1按键时，P3口的8只LED指示灯正向流水点亮；当按下S2按键时，P3口的8只LED指示灯反向流水点亮；当按下S3按键时，P3口的4只LED指示灯高低交替点亮；当按下S4按键时，P3口的8只LED指示灯闪烁点亮；

由于本例中的4个按健分别对应4种不同的点亮功能，且具有不同的交理号"keyval" ,具体如下:

●按下S1按键时,keyval=1。

●按下S2按键时,keyval=2。

●按下S3按键时,keyval=3。

●按下S4按键时,keyval=4。

本例的独立式键盘的工作原理如下:

(1)首先判断是否有按键按下

将接有4个按键的P1口低4位(P1.0~P1.3)写人1,使PI口低4位为输人状态。然后读入低4位的电平，只要不全为1，则说明有键按下。读取方法如下:

P1 =0xff;

i((P1&0x0f)! =0x0f);

//读人的P1口低4位各按键的状态,按位与运算后的结果

//不是0xOf,表明低4位必有1位是0,说明有键按下

(2)按键去抖动

当判别有键按下时，调用软件延时子程序，延时约10 ms后再进行判别，若按键确实按下，则执行相应的按键功能，否则重新开始进行扫描。

(3)获得键号

确认有键按下时,可采用扫描方法,来判断哪个键按下，并获取键值。

代码实现

1.定义按键引脚

#include<reg52.h>
sbit S1=P1^0;
sbit S2=P1^1;
sbit S3=P1^2;
sbit S4=P1^3;
unsigned char keyval;

2. 主函数

void main()
{
	keyval=0;
	while(1)
	{
		key_scan();
		switch(keyval)
		{
			case 1:forward();
				break;
			case 2:backward();
				break;
			case 3:alter();
				break;
			case 4:blink();
				break;
		}
	}
}

3.键盘扫描函数

void key_scan()
{
	P1=0xff;
	if((P1&0x0f)!=0x0f)
	{
		delay10ms();
		if(S1==0)
		keyval=1;
		if(S2==0)
		keyval=2;
		if(S3==0)
		keyval=3;
		if(S4==0)
		keyval=4;
	}
}

4.正向流水点亮LED

void forward()
{
	P3=0xfe;
	led_delay();
	P3=0xfd;
	led_delay();
	P3=0xfb;
	led_delay();
	P3=0xf7;
	led_delay();
	P3=0xef;
	led_delay();
	P3=0xdf;
	led_delay();
	P3=0xbf;
	led_delay();
	P3=0x7f;
	led_delay();
}

5.反向流水点亮LED函数

void backward()
{
	P3=0x7f;
	led_delay();
	P3=0xbf;
	led_delay();
	P3=0xdf;
	led_delay();
	P3=0xef;
	led_delay();
	P3=0xf7;
	led_delay();
	P3=0xfb;
	led_delay();
	P3=0xfd;
	led_delay();
	P3=0xfe;
	led_delay();
}

6.交替点亮高低LED函数

void alter()
{
	P3=0x0f;
	led_delay();
	P3=0xf0;
	led_delay();
}

7.闪烁点亮LED函数

void blink()
{
	P3=0xff;
	led_delay();
	P3=0x00;
	led_delay();
}

8.流水灯显示延时函数

void led_delay(void)
{
	unsigned char i,j;
	for(i=0;i<220;i++)
	for(j=0;j<220;j++);
}

9.软件消抖延时函数

void delay10ms()
{
	unsigned char i,j;
	for(i=0;i<100;i++)
	for(j=0;j<100;j++);
}

这样我们一步步实现了独立式键盘设计。下面附上总程序。

#include<reg52.h>
sbit S1=P1^0;
sbit S2=P1^1;
sbit S3=P1^2;
sbit S4=P1^3;
unsigned char keyval;

void led_delay(void)
{
	unsigned char i,j;
	for(i=0;i<220;i++)
	for(j=0;j<220;j++);
}

void delay10ms()
{
	unsigned char i,j;
	for(i=0;i<100;i++)
	for(j=0;j<100;j++);
}

void key_scan()
{
	P1=0xff;
	if((P1&0x0f)!=0x0f)
	{
		delay10ms();
		if(S1==0)
		keyval=1;
		if(S2==0)
		keyval=2;
		if(S3==0)
		keyval=3;
		if(S4==0)
		keyval=4;
	}
}

void forward()
{
	P3=0xfe;
	led_delay();
	P3=0xfd;
	led_delay();
	P3=0xfb;
	led_delay();
	P3=0xf7;
	led_delay();
	P3=0xef;
	led_delay();
	P3=0xdf;
	led_delay();
	P3=0xbf;
	led_delay();
	P3=0x7f;
	led_delay();
}

void backward()
{
	P3=0x7f;
	led_delay();
	P3=0xbf;
	led_delay();
	P3=0xdf;
	led_delay();
	P3=0xef;
	led_delay();
	P3=0xf7;
	led_delay();
	P3=0xfb;
	led_delay();
	P3=0xfd;
	led_delay();
	P3=0xfe;
	led_delay();
}

void alter()
{
	P3=0x0f;
	led_delay();
	P3=0xf0;
	led_delay();
}


void blink()
{
	P3=0xff;
	led_delay();
	P3=0x00;
	led_delay();
}


void main()
{
	keyval=0;
	while(1)
	{
		key_scan();
		switch(keyval)
		{
			case 1:forward();
				break;
			case 2:backward();
				break;
			case 3:alter();
				break;
			case 4:blink();
				break;
		}
	}
}
