字符制作

要求：字符清晰，字符不能上pad

1. 字符线粗

将所有的不足6ml的字符加粗（6.01 6.02 …）

2. 字符到阻焊开窗距离

字符到阻焊开窗单边距离至少4ml

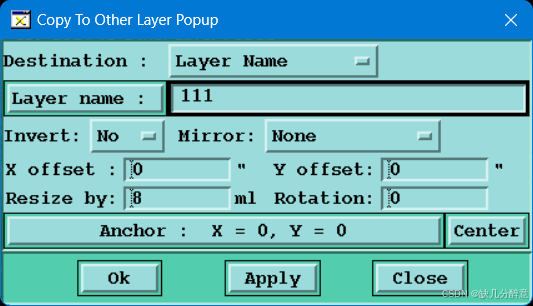

  1. 复制对应的阻焊层到新层（加大8ml，不选择负性）

在这里插入图片描述

  1. 检查字符大小（一般字高32ml以上)

  2. 放大字符框（包含圆圈类型的字符框）

    方法一：先选中一种物件，再选择相同类型的所有物件一起放大

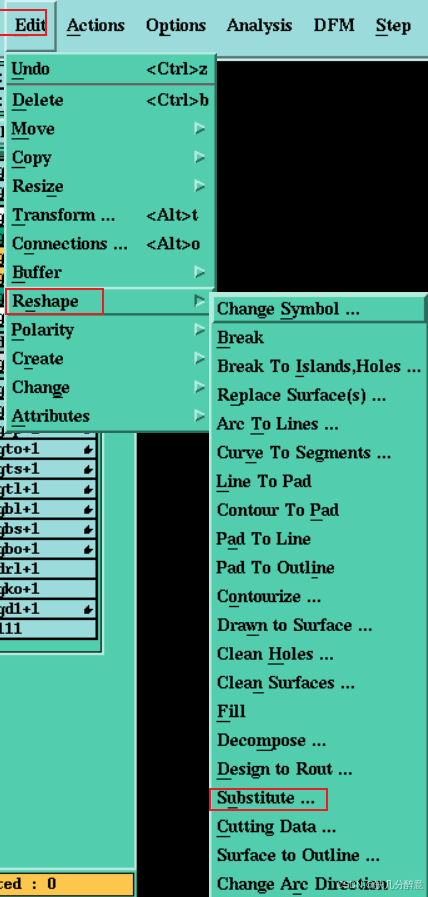

    操作步骤：Edit----->Reshape----->Substitute…

    在这里插入图片描述

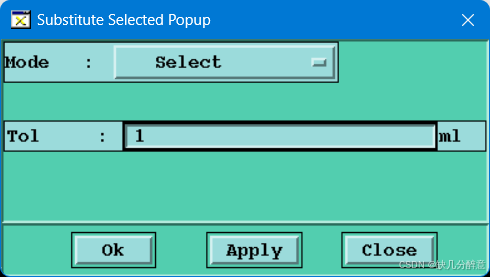

    将模式改为选择同一类型（Mode改为Select）

    在这里插入图片描述

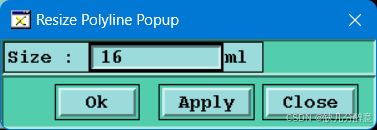

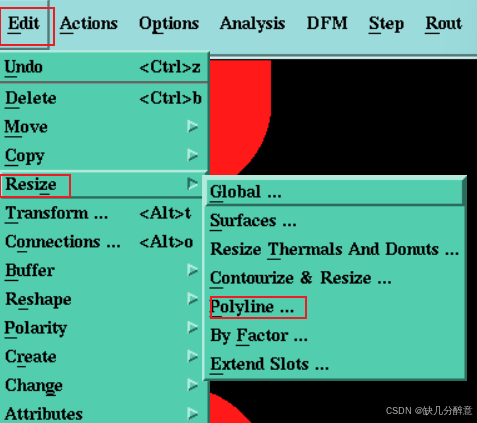

    将选择的所有物件放大：Edit----->Resize----->Polyline…

    在这里插入图片描述

    在这里插入图片描述

    方法二：创建Symbol（优先使用第一种方法，如果第一种不可行则采用此方法)

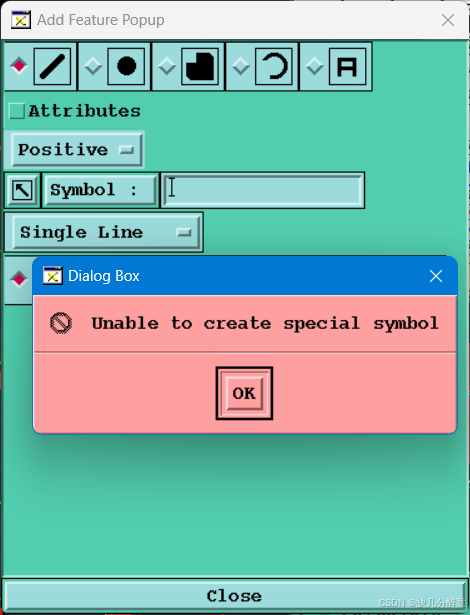

    先去“添加物件”的Symbol库里面查询是否有我们想要建的symbol名

    例如：创建一个名叫“aaa”的symbol

    在这里插入图片描述

    显示不存在即可创建名叫“aaa”的symbol（目的是防止创建一个已经存在symbol库里面的symbol）

    创建symbol之前先确定要放大的物件需要放大多少

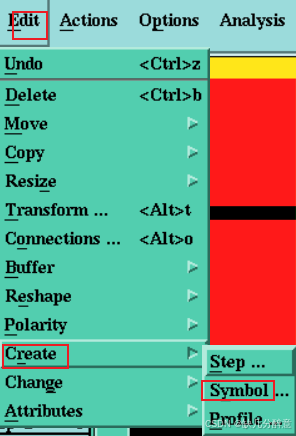

    操作步骤：Edit----->Create----->Symbol…

    在这里插入图片描述

    选择合适的抓点，可以选择抓阻焊层pad的中心点（用sa切换）

    在这里插入图片描述

    替换相应的symbol

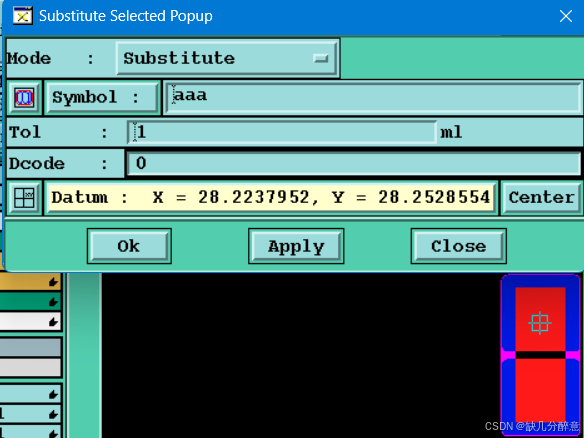

    选择物件后，操作步骤同方法一（Edit----->Reshape----->Substitute…）

    模式选择默认的Substitute

    选择刚刚创建的symbol

    抓取合适的点位，替换symbol（会自动把同类型全部替换）

    在这里插入图片描述

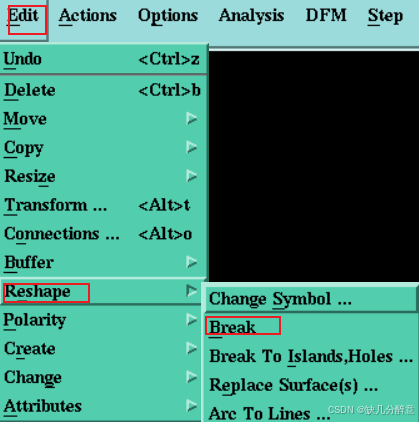

    注意：使用了方法二，需要将symbo打散（防止symbol改动，资料自动被修改）

    在这里插入图片描述

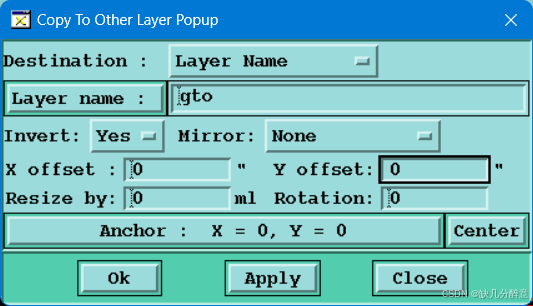

  3. 将步骤1中复制的对应的阻焊层以负性的形式复制回对应的字符层（不放大）

    在这里插入图片描述

    实现掏除距离后字符到阻焊开窗单边距离至少4ml

  4. 可能需要增加ul或者周期

    打开线路阻焊钻孔一起看，加在空闲的地方，最好在大铜皮里面

    例如：加周期“8888”，再根据需要用负性掏除

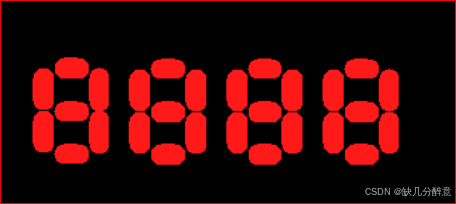

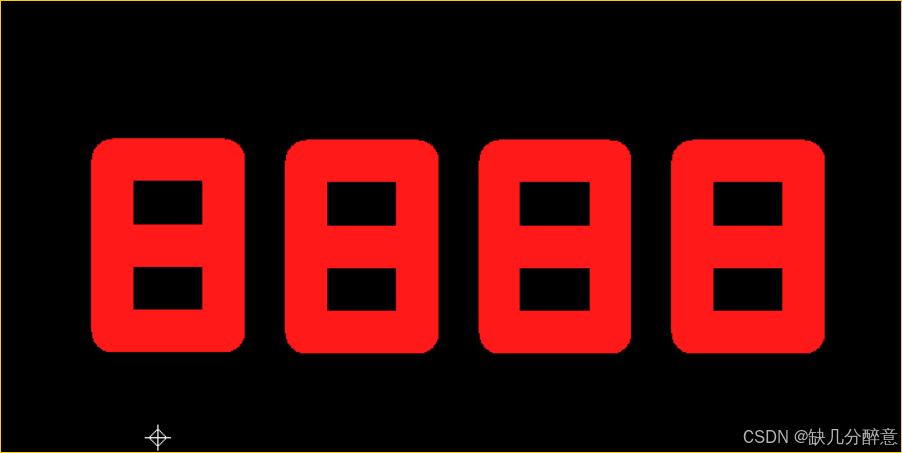

    画一个“8888”，线段可以用r10

    在这里插入图片描述

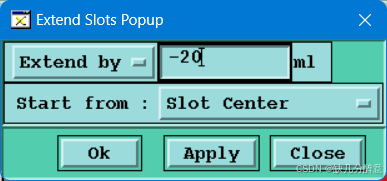

    将slot槽线宽缩小

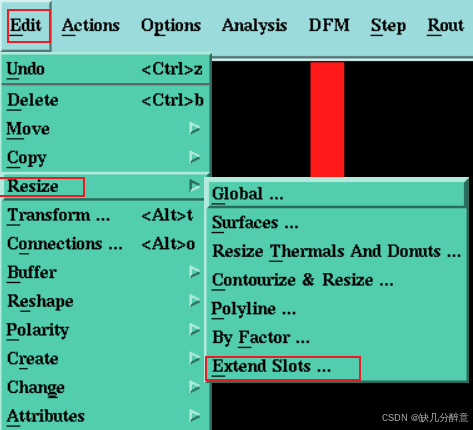

    Edit----->Resize----->Extend Slots…

    在这里插入图片描述

    在这里插入图片描述

    在这里插入图片描述

    将属性替换为负性

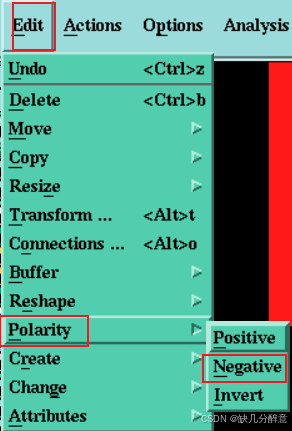

    Edit----->Polarity----->Negative

    在这里插入图片描述

    在这里插入图片描述

3. 字符检测

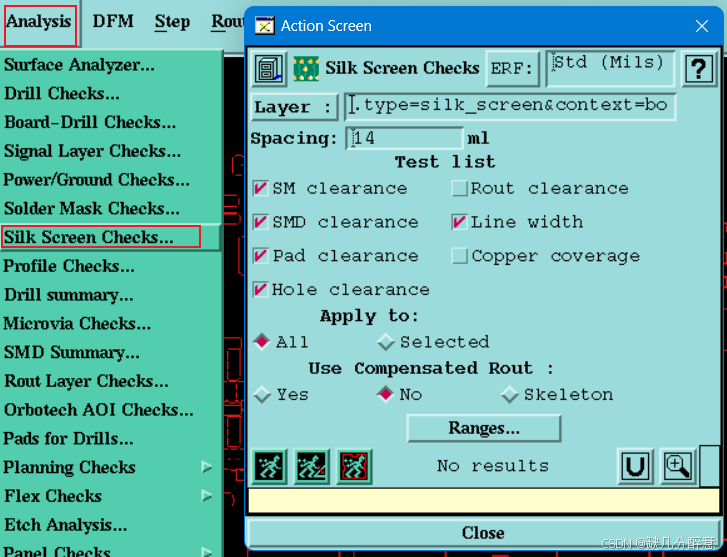

Analysis----->Silk Screen Checks…

在这里插入图片描述

只需要看第一项，字符到pad的距离
