分孔图与钻孔互转

- - - 1. 钻孔转分孔图
    - 2. 分孔图转钻孔

1. 钻孔转分孔图

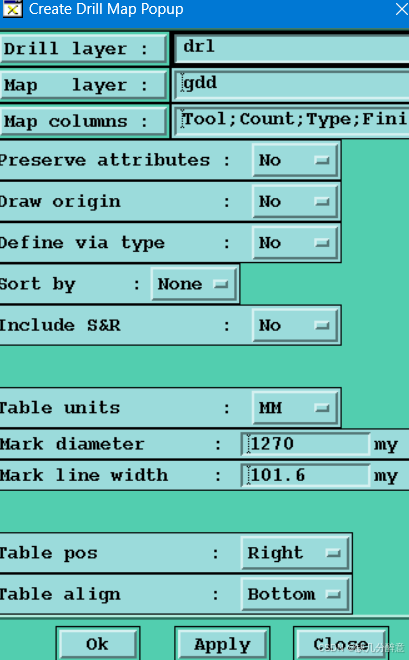

右键钻孔层选择“Create drill map”

在这里插入图片描述

在这里插入图片描述

2. 分孔图转钻孔

需要一类孔一类孔的转化

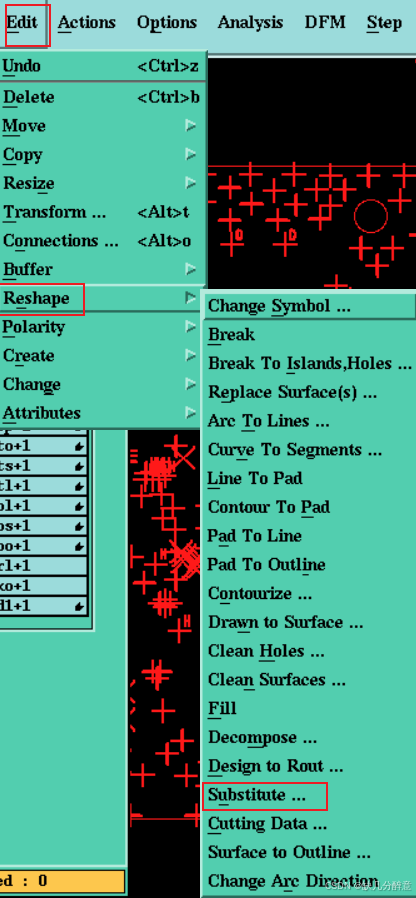

使用命令：Edit----->Reshape----->Substitute …

在这里插入图片描述

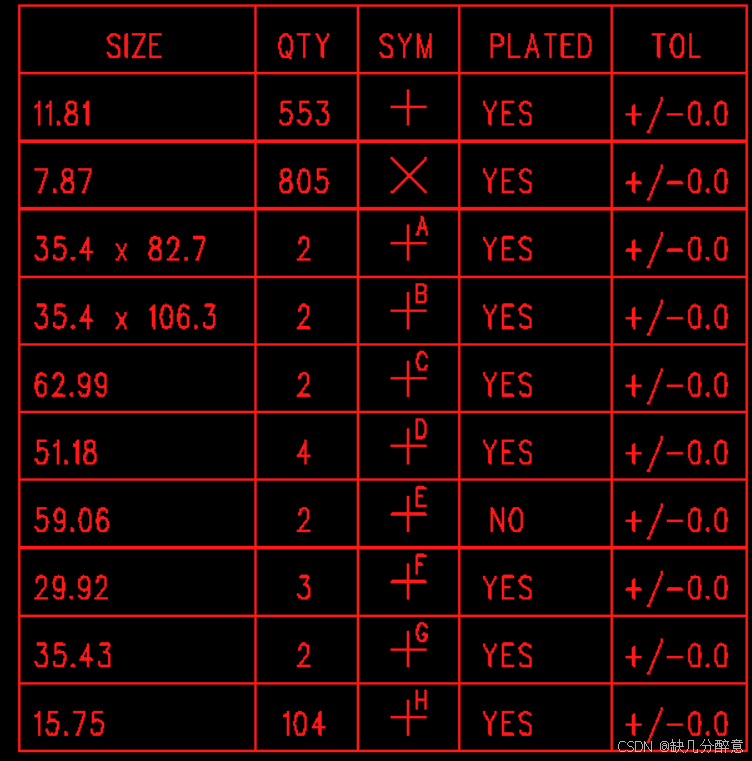

例如下面的分孔图，需要一类一类的转化，优先转化特殊的，如：+A，+B…

如果先转化+，会导致将其他的+A，+B中的+一起转化，只留下A,B…

在这里插入图片描述

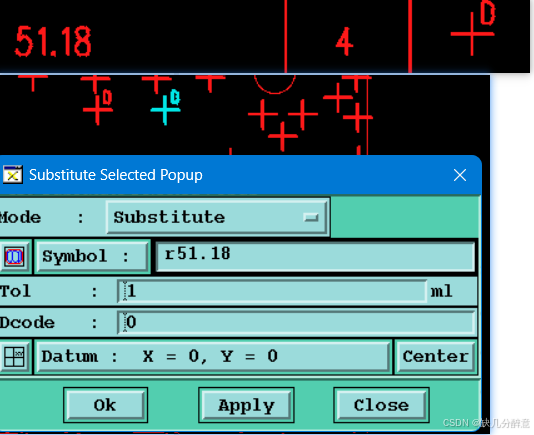

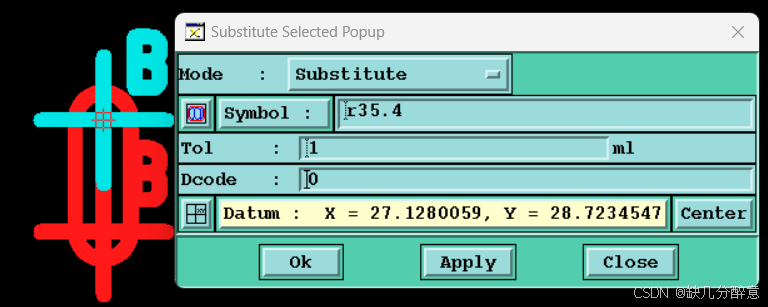

抓取交叉点，然后执行转化，转化完毕后核对数目

在这里插入图片描述

在这里插入图片描述

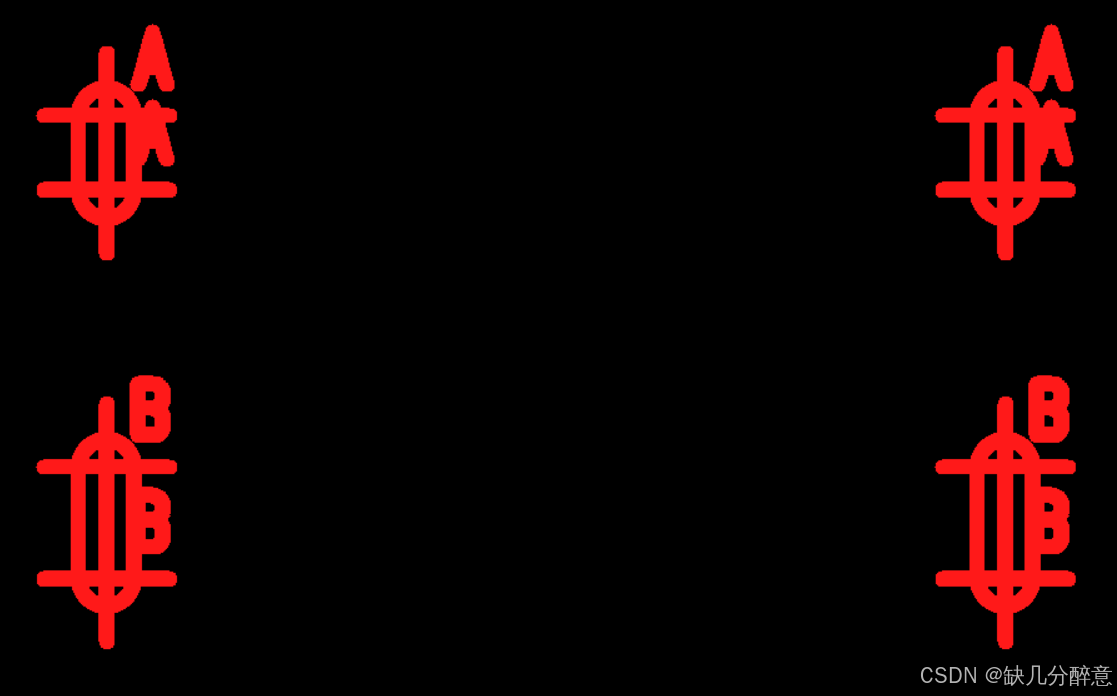

对于图中的槽孔：

在这里插入图片描述

在这里插入图片描述

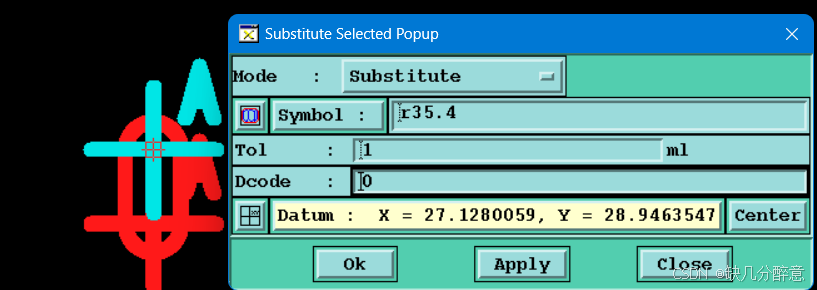

只需要转化他的槽宽，转化成两个pad，然后用slot槽填补后删除pad即可

如：

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

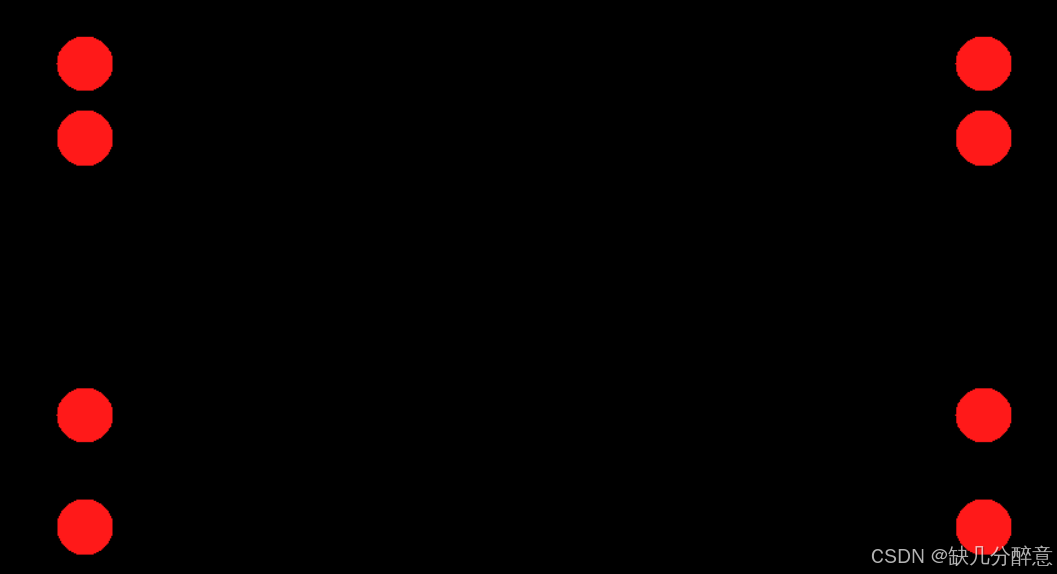

删除外形框

在这里插入图片描述

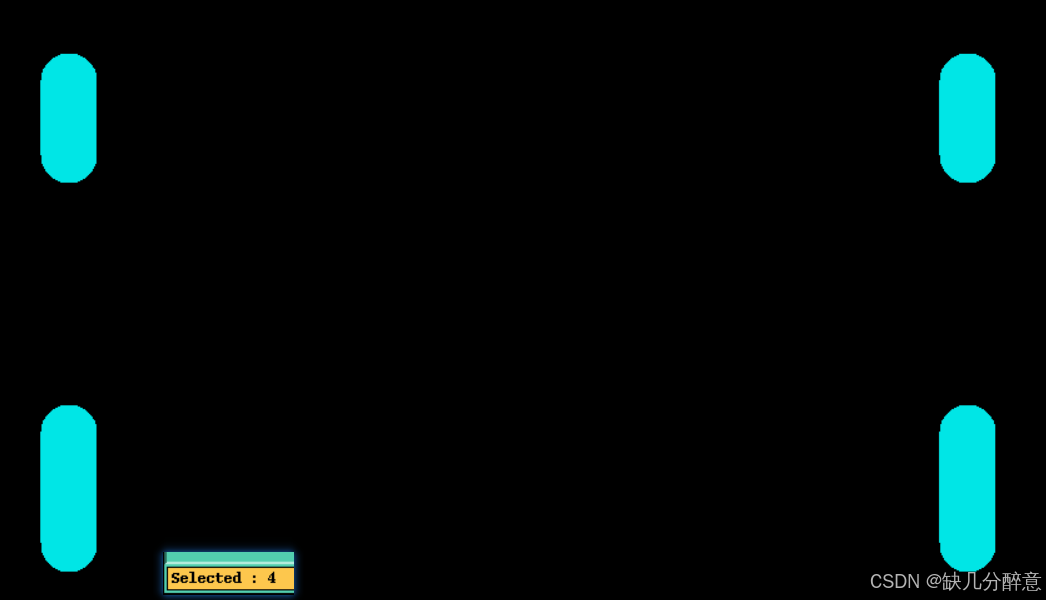

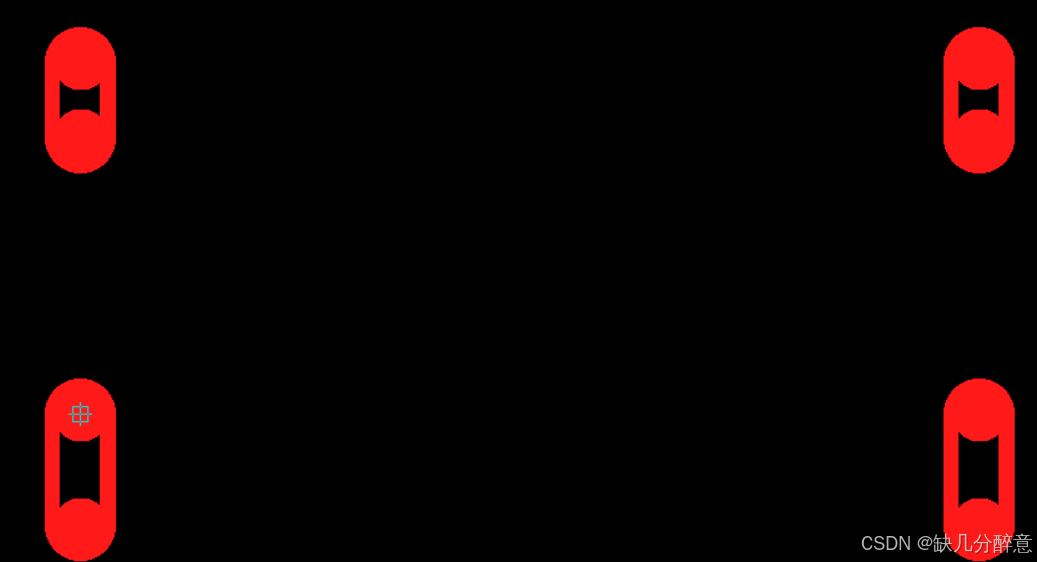

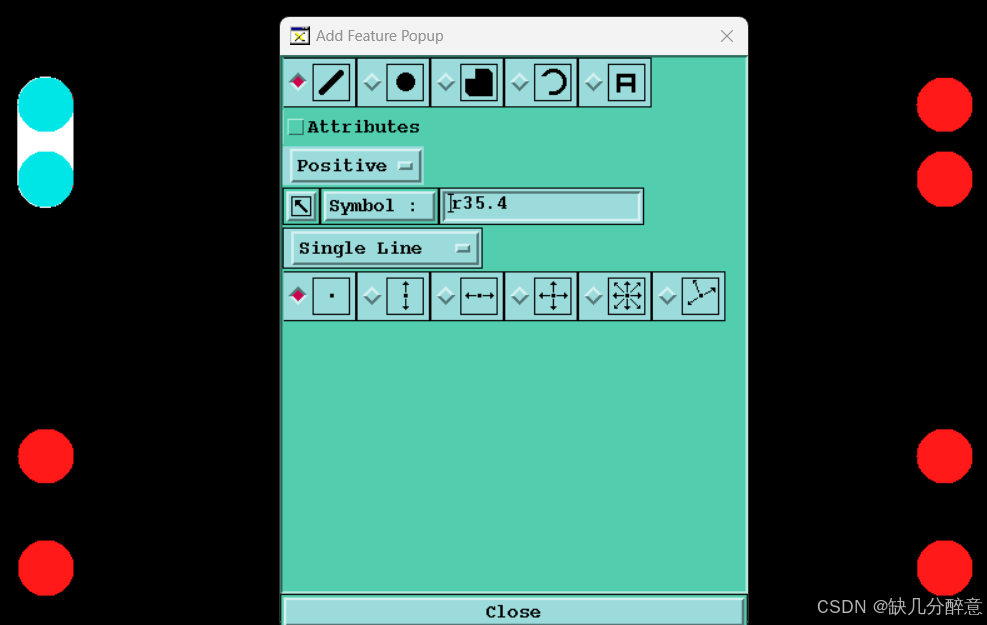

用slot槽补充然后删除pad即可

在这里插入图片描述

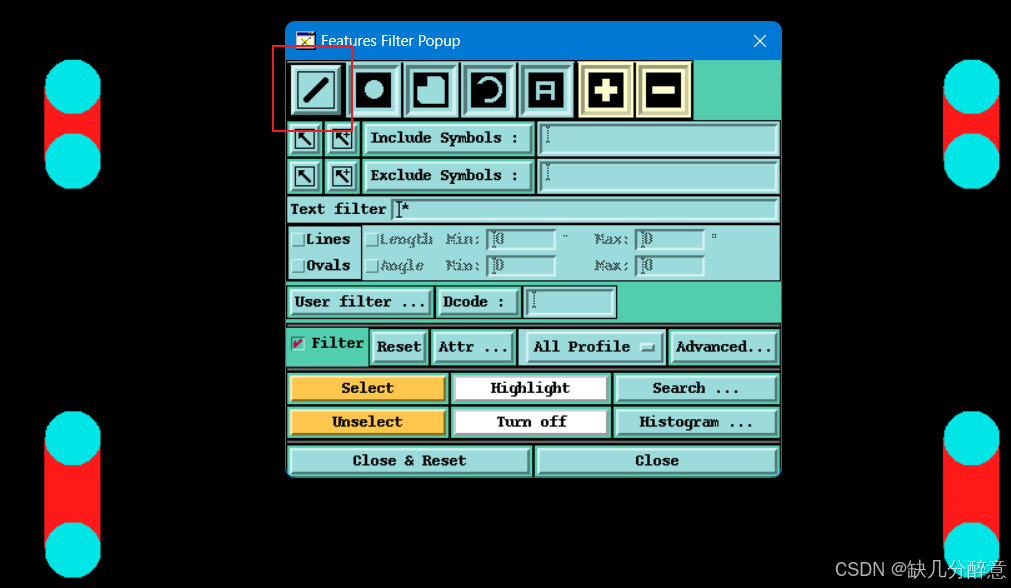

可以使用筛选器过滤掉线性

在这里插入图片描述

在这里插入图片描述
