本文探讨了Logisim中电路出现震荡现象的原因，指出反馈电路可能导致电路无法稳定。当输入变化时，电路可能进入振荡状态。为了解决这个问题，建议使用排除法断开可能的回路，通过观察振荡是否消失来定位问题源头。同时，介绍了在Logisim中如何关闭自动仿真并使用Ctrl+I进行单步仿真。通过这些方法，可以有效地诊断和解决逻辑电路的震荡问题。
Logisim震荡现象

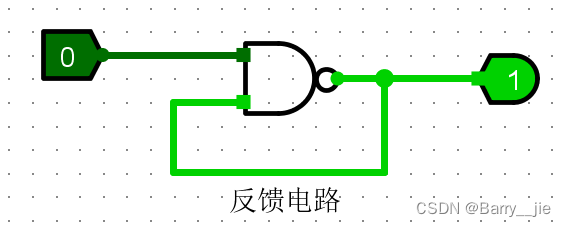

由于反馈电路的存在，使电路难以进入稳态。
当 x 0->1时，进入振荡。
Logisim将关闭自动仿真
需要用信号单步传递 ctrl+I 继续下一步
解决震荡现象
我们可以用排除法，断掉一些回路，观察振荡是否消失。
若消失，则表明是该处回路的问题导致了振荡。
