基于STM32单片机温湿度烟雾检测wif上传app系统

文章目录

0 前言

1 简介

2 主要器件

3 实现效果

4 设计原理

4.1 MQ-2烟雾传感器模块

4.2 STM32F103C8T6

5 部分核心代码

6 最后

0 前言

         这两年开始毕业设计和毕业答辩的要求和难度不断提升，传统的毕设题目缺少创新和亮点，往往达不到毕业答辩的要求，这两年不断有学弟学妹告诉小洪学长自己做的项目系统达不到老师的要求。为了大家能够顺利以及最少的精力通过毕设，小洪学长分享优质毕业设计项目，今天要分享的是基于STM32单片机wif温湿度烟雾检测app监控系统

1 简介

基于STM32单片机wif温湿度烟雾检测app监控系统。

2 组成

本设计由STM32F103C8T6单片机最小系统+烟雾检测模块+温湿度模块+wifi波模块+电源电路组成

3 实现效果

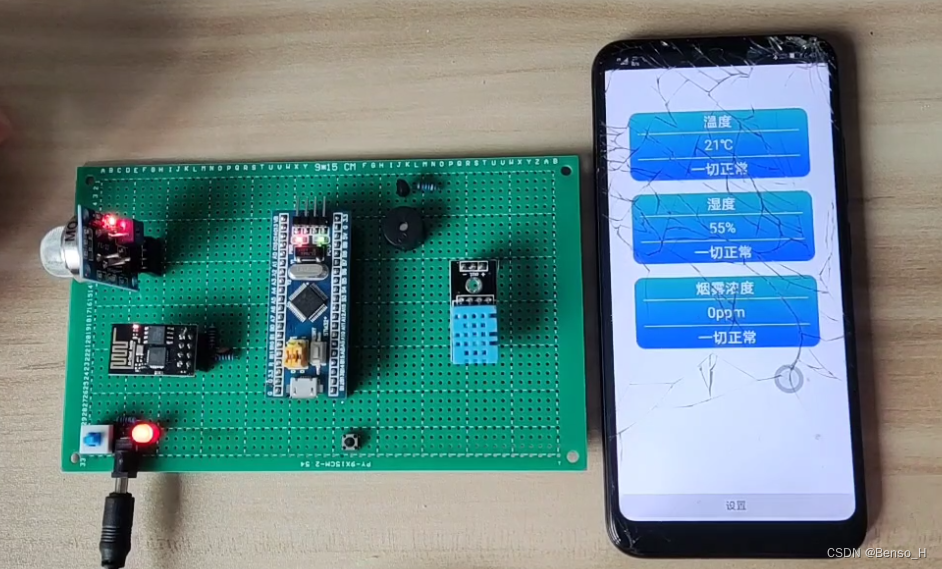

App上会显示实时的温度、湿度、烟雾浓度

整体展示

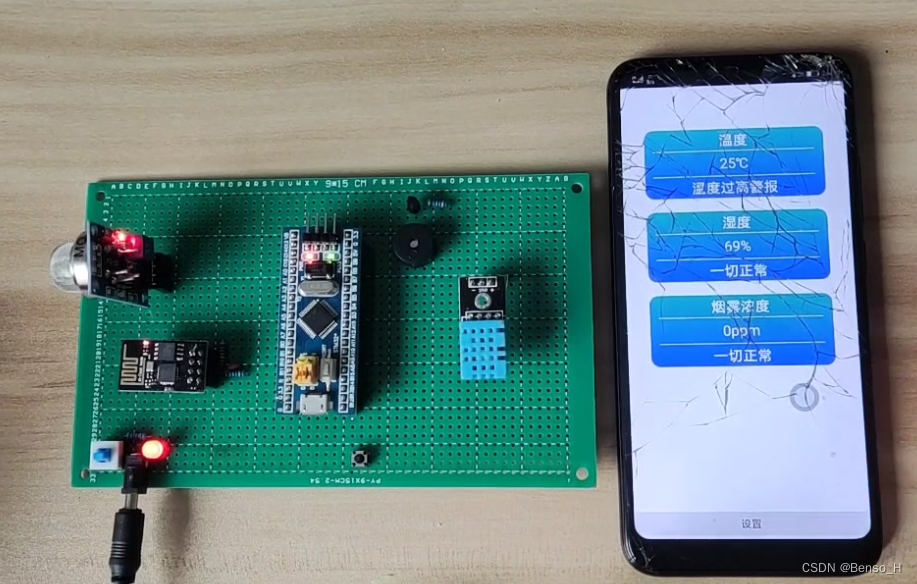

温度超过阈值，蜂鸣器报警，app显示温度过高

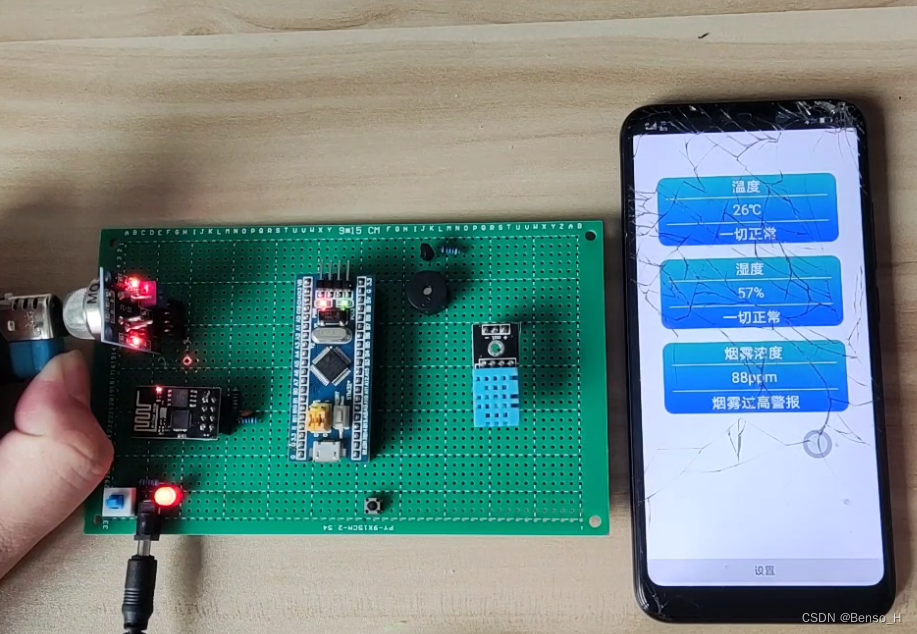

烟雾浓度超过阈值，蜂鸣器报警，app显示烟雾浓度过高

4 设计原理

4.1 MQ-2烟雾传感器模块

简介

MQ-2型烟雾传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与烟雾接触时，如果晶粒间界处的势垒收到烟雾的调至而变化，就会引起表面导电率的变化。利用这一点就可以获得这种烟雾存在的信息，烟雾的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。

实物图

MQ-2型传感器对天然气、液化石油气等烟雾有很高的灵敏度，尤其对烷类烟雾更为敏感

具有良好的抗干扰性，可准确排除有刺激性非可燃性烟雾的干扰信息。

该模块主要特点如下:

1、对烷类的感应度比纸张木材燃烧产生的烟雾要好的多，输出的电压升高的比较快

1. MQ-2型传感器具有良好的重复性和长期的稳定性。初始稳定，响应时间短，长时间工作性能好。需要注意的是：在使用之前必须加热一段时间，否则其输出的电阻和电压不准确。
2. 其检测可燃气体与烟雾的范围是100~10000ppm

(ppm为体积浓度。 1ppm=1立方厘米/1立方米)

1. 电路设计电压范围宽，24V以下均可，加热电压5±0.2V

4.2 STM32F103C8T6

简介

1. STM32系列处理器是意法半导体ST公司生产的一种基于ARM 7架构的32位、支持实时仿真和跟踪的微控制器。选择此款控制芯片是因为本系统设计并非追求成本的最低或更小的功耗，而是在实现本设计功能的前提下能够提供更丰富的接口和功能以便于设计实验系统各实验项目所需的外围扩展电路。此款控制芯片在完成单片机课程的学习后上手较为容易，在医疗器械中应用广泛，具有很好的学习、实验研究价值。
2. 一、STM32的主要优点：
3. （1）使用ARM最新的、先进架构的Cortex-M3内核
4. （2） 优异的实时性能
5. （3） 杰出的功耗控制
6. （4） 出众及创新的外设
7. （5） 最大程度的集成整合
8. （6） 易于开发，可使产品快速将进入市场
9. 二、STM32——最佳的平台选项
10. 对于使用同一平台进行多个项目开发而言，STM32是最
11. 佳的选择：
12. （1） 从仅需少量的存储空间和管脚应用到需要更多的存储空间和管脚的应用
13. （2） 从苛求性能的应用到电池供电的应用
14. （3） 从简单而成本敏感的应用到高端应用
15. （4） 全系列脚对脚、外设及软件的高度兼容性，给您带来全方位的灵活性。您可以在不必修改您原始框架及软件的条件下，将您的应用升级到需要更多存储空间或精简到使用更少存储空间/ 或改用不同的封装的规格。
16. STM32F103C8T6单片机核心板接口电路图如下图所示。
17.

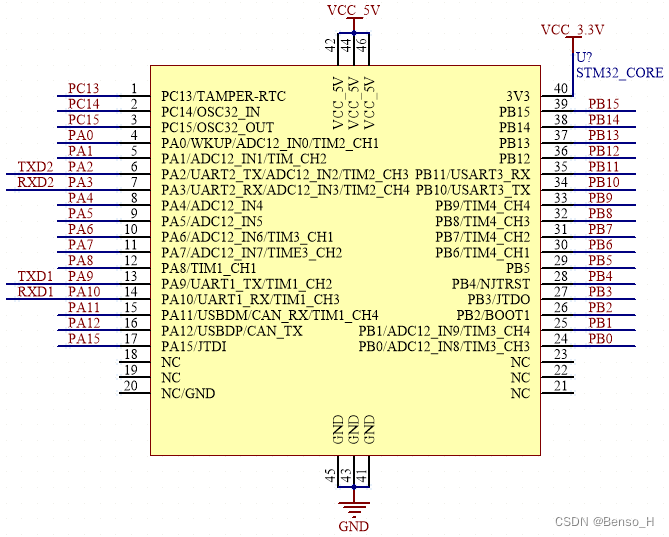

STM32单片机核心板接口原理图

本项目中STM32主要通过ADC采集模块的mq2和温湿度值转换为烟雾浓度值通过WiFi上传显示在app幕上。同时，驱动蜂鸣器。

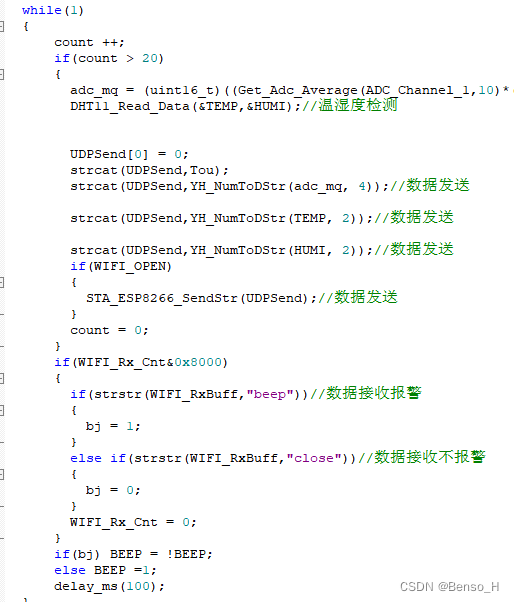

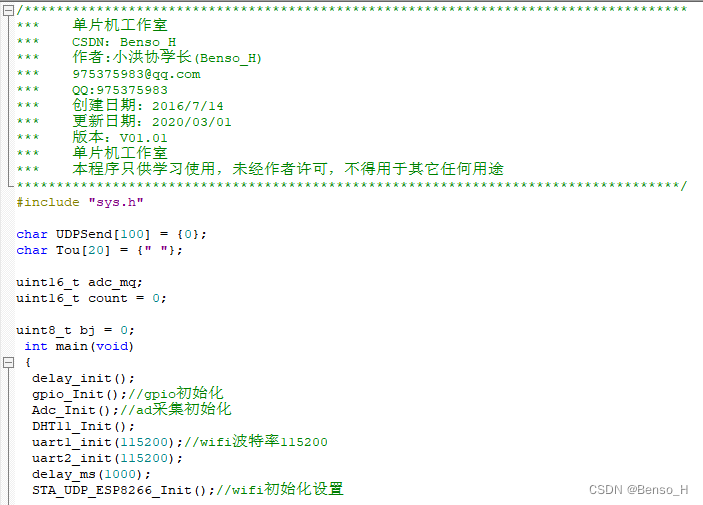

5、部分核心代码
