STM8(STM8S003F3) Bootloader (IAP) 升级程序

STM8S003这种片内FLASH只有8k的单片机使用bootloader功能貌似没有必要，但如果你的项目只需要6K的程序空间那剩余的2K用作bootloader也是个非常不错的注意:)

一.环境

 编译：STVD V4.3.5 + COSMIC V4.3.4
 Bootloader上位机软件： CAS-BOOT

 二.实现原理

    1.FLASH程序存储器应用
     STM8S003F3集成8K字节的FLASH程序存储器，其地址范围为0x8000 ~  0x9fff
     其中中断向量占用0x8000到0x8080  用户程序可以存储于0x8080到0x9fff
     实现Bootloader时，BOOT代码占用前2K的字节，即0x8000到0x8800
     用户程序占用后6K字节，即0x8800到0x9fff
     笔者使用两个项目来开发这两个程序，也就是说BOOT程序和APP程序开发于不同的项目，BOOT程序编译后生成的可执行代码存储于
     0x8000开始处，而用户APP程序存储于0x8800开始处。这个地址的分配需要在各自的项目中配置，配置方法：
     project -> setting... -> Linker  -> Category -> Input中设定地址范围，如下图：

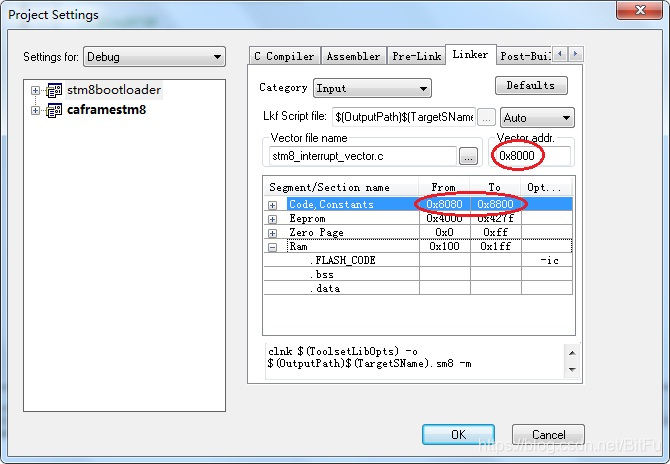

BOOT程序链接配置

APP程序的链接配置

2.FLASH编程在RAM内执行问题

       BOOT程序实现FLASH编程时，编程执行代码应在RAM内执行，为了实现这个，我们需要一个自定义代码段，将编程代码放入其中，
      这里笔者新增加了一个名为FLASH_CODE的代码段，编程代码如下：


      #pragma section (FLASH_CODE)
      void ProgramBlock(uint16_t BlockIndex, uint8_t *Buffer)
      {
      uint16_t Count = 0;
      uint32_t StartAddress = BlockIndex<<6;

      //Standard programming mode
      FLASH->CR2 |= (uint8_t)0x01;
      FLASH->NCR2 &= (uint8_t)~0x01;

      //Copy data bytes from RAM to FLASH memory
      for (Count = 0; Count < BLOCK_SIZE; Count++)
      {
      *((PointerAttr uint8_t*)StartAddress + Count) = ((uint8_t)(Buffer[Count]));
      }
      }
      #pragma section ()

      FLASH_CODE是一个可移动的段，需要在“Boot程序链接配置”的RAM区添加，需要注意的是这个段的名字输入时需要前面加一个点。
      另外，该段的Option需要指定为 “-ic”,以表示这是一个在RAM内执行的可移动代码段。如上面的Boot程序链接配置图所示。

      但在程序初始化时这个代码段仍存储在FLASH中，未复制到RAM对应的区域，所以我们要使用到一个cosmic库函数 _fctcpy('F');
      这个函数帮助我们，将ram内的代码段从FLASH复制过去，其参数为段名的第一个字符。



3.中断向量问题
       STM8S的中断向量地址是固定的，也就是0x8000处，这个已经被boot程序占用了，怎么办呢，只能手工中断向量重定向了，办法就是
       boot程序不使用任何中断，boot程序的所有中断都跳转到用户程序的向量处。

       struct interrupt_vector const UserISR_IRQ[32] @ MAIN_USER_RESET_ADDR;

       //redirected interrupt table
       struct interrupt_vector const _vectab[] = {
       {0x82, (interrupt_handler_t)_stext}, /* reset */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 1)}, /* trap */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 2)}, /* irq0 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 3)}, /* irq1 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 4)}, /* irq2 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 5)}, /* irq3 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 6)}, /* irq4 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 7)}, /* irq5 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 8)}, /* irq6 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+ 9)}, /* irq7 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+10)}, /* irq8 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+11)}, /* irq9 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+12)}, /* irq10 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+13)}, /* irq11 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+14)}, /* irq12 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+15)}, /* irq13 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+16)}, /* irq14 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+17)}, /* irq15 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+18)}, /* irq16 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+19)}, /* irq17 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+20)}, /* irq18 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+21)}, /* irq19 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+22)}, /* irq20 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+23)}, /* irq21 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+24)}, /* irq22 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+25)}, /* irq23 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+26)}, /* irq24 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+27)}, /* irq25 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+28)}, /* irq26 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+29)}, /* irq27 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+30)}, /* irq28 */
       {0x82, (interrupt_handler_t)(UserISR_IRQ+31)}, /* irq29 */
       };

  其中MAIN_USER_RESET_ADDR为用户程序中断向量地址也就是0x8800。

  三.Boot区保护问题
 BOOT程序主要是靠ST-LINK之类的下载工具写进去的，写进去一次后即可通过BOOTLOADER程序下载用户程序了，为了BOOT区程序不被误
擦除或覆盖，可以在将其保护起来，这可以通过STM8S的OPTION BYTE来配置，OPTION BYTE保护起来的FLASH地址区域是无法再编程的。
STM8S的OPTION BYTE 是在EEPROM区，可通过ST-LINK等下载工具进行配置，如何将前2K字节的FLASH用OPTION BYTE配置进行保护，请参考
STM8S的参考手册。

四.示例源代码下载

    -> 源代码下载
