RS485芯片与单片机接口中的一个容易忽略的隐患

如下图，这是一个RS485芯片与单片机连接的典型电路，通常我们用一个IO口来控制485的发送与接收选择引脚。

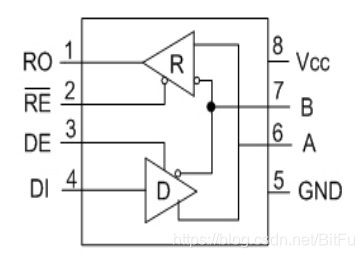

那么隐患在哪里呢？在单片机的接收引脚RXD上。当单片机发送数据时方向控制引脚DIR变高，使485芯片处于发送状态，再看看485芯片的内部原理图：





当DE和RE两个引脚拉高时，R三态门是处于关闭状态，其输出RO也是处于不稳定的电平状态，输出高还是输出低那要看运气了，如果是高，那你的程序可能没有任何问题，但如果是低那你的程序会出现莫名其妙的问题，原因是单片机的UART是全双工的，发送的同时也处于接收状态，在RXD引脚上一旦出现低电平那就触发一个接收逻辑，你会发现单片机一发送，目标还没有响应你的程序会收到一个无用的数据，当然如果在编写程序时意识到这个问题，当然可以通过程序的方法来解决此事，但还是不如从源头上解决此事来的爽快。

解决办法1：RXD引脚接一个上拉电阻

解决办法2：在程序中打开RXD引脚上的内部上拉电阻
