一 接线:
硬件引脚
图1

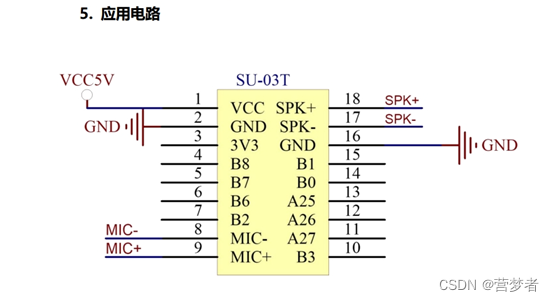

接线方法:需要关注的有4个管脚,VCC、GND,B6、B7。
图2
B6接CH340模块的TX,B7接CH340的RX。
二,工具:UniOneUpdateTool.exe
图3
后续生成文件中选择烧录其中的后缀为release_update.bin的文件。
三,如何在平台上操作以及生成文件
1, 平台的操作说明
平台网址智能公元/AI产品零代码平台 (smartpi.cn)
登录账号后创建方案

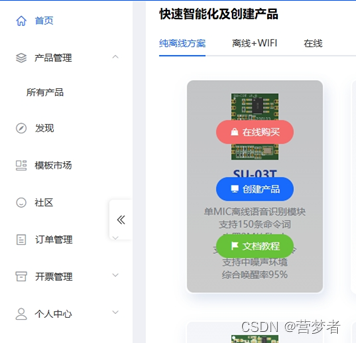

(1) 创建产品

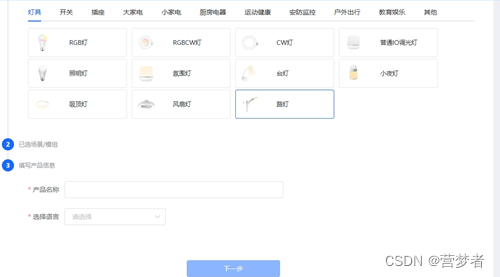

图4
这里可以选择自己对应的设备,这里演示选择了其他设备
图5
进入到参数设置页面,这里演示的功能:
1, 语音控制发送数据
2, 语音控制输出电平

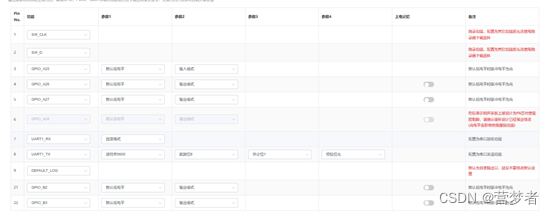

进入到图6,这里有需要可以设置,演示未做设置,红色字体的尽量不要进行设置。
图6
最关键的是下面的操作
先设置基础信息
图7

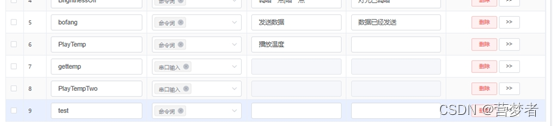

如图7添加一条操作,选择触发方式
图8
命令词就是语音控制
串口输入就是发数据进来
GPIO输入的情况是所选管脚被置位
图9

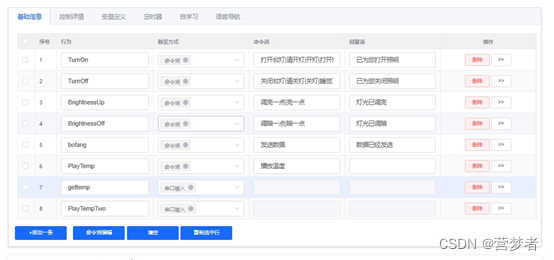

这里基础信息添加了串口输入和命令词,。
第二步设置控制详情,下面是接收数据的设置
1,添加一个变量存储数据,把接收到的温度数据存到变量中,并且后续语音播报出来。

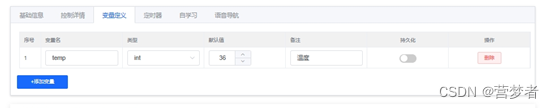

在变量控制中添加一个变量temp,如下图10
图10

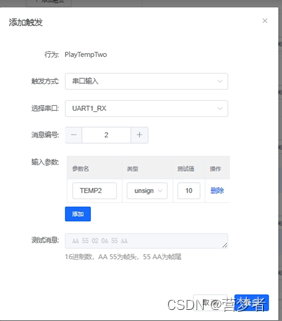

2,设置好触发方式,这里有输入参数TEMP2,是一个缓存变量。需要注意接收的数据有特定数据格式,消息标号要对应。
图11
3.设置控制方式

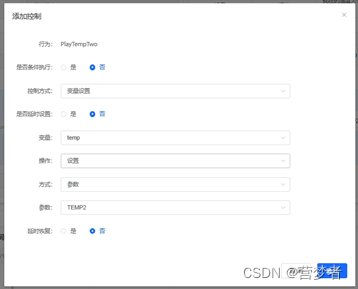

图12把临时参数的数据给到变量
图12
接收到数据,下一步是播报数据,如图7第7项中,设置为语音控制,不设置回复语。
在详情控制中不需要添加触发。

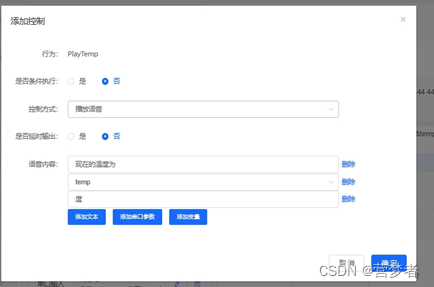

图13
在控制方式中添加变量之前接收的数据temp。
图14
到这里大致可以实现功能了,右上角点击检查配置。
没有问题可以选择保存,或者直接点击发布版本以生成项目文件,最后下载固件。
