用于X光成像的单光栅干涉仪

摘要

X光成像通常基于Talbot效应和光栅的自成像。 遵循N. Morimoto等人的工作，我们选择了三种类型的相位光栅，分别是交叉型，棋盘形和网格图案。 在本案例中，光栅被用于单光栅干涉仪中，建模为仅相位透射函数（因为X射线波长远小于光栅周期），并在VirtualLab Fusion中我们还检查了其自成像。


建模任务


系统参数来自 N. Morimoto, et al., Opt. Express 23, 29399-29412 (2015)

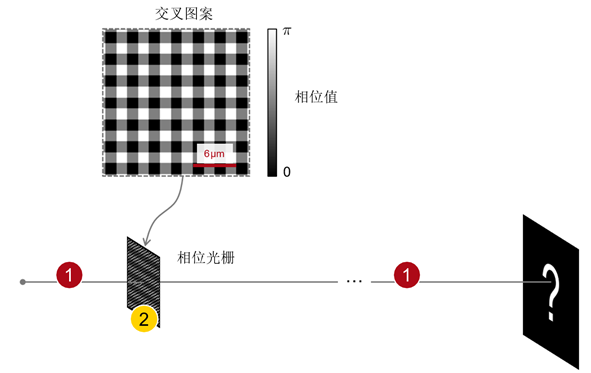

交叉图案相位光栅

系统参数来自 N. Morimoto, et al., Opt. Express 23, 29399-29412 (2015)

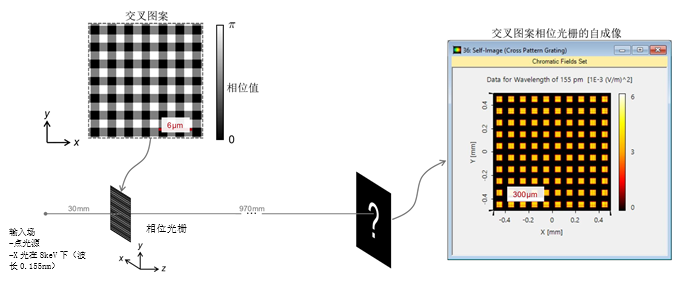

交叉图案相位光栅

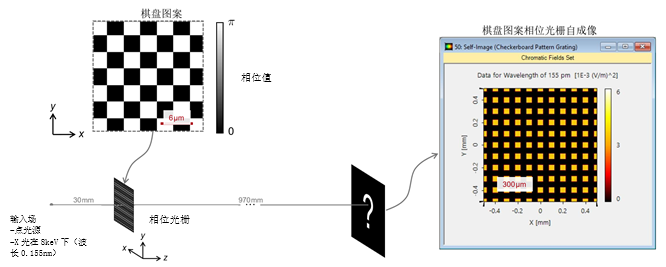

棋盘图案相位光栅

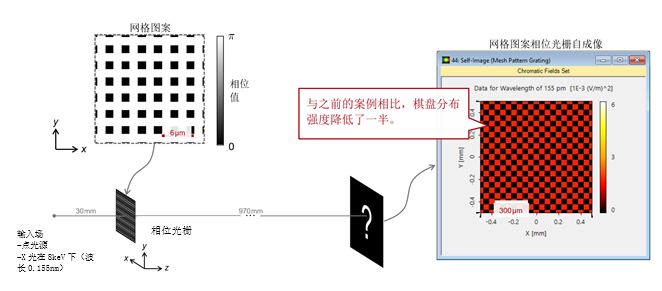

网格图案相位光栅

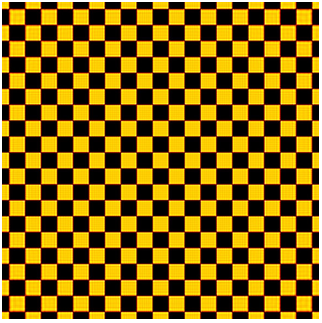

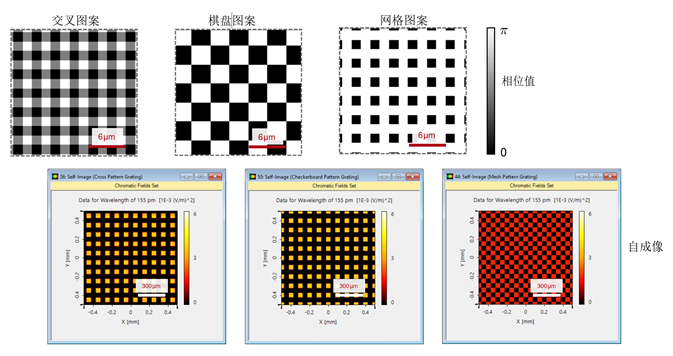

不同案例对比


走进VirtualLab Fusion


VirtualLab Fusion工作流程

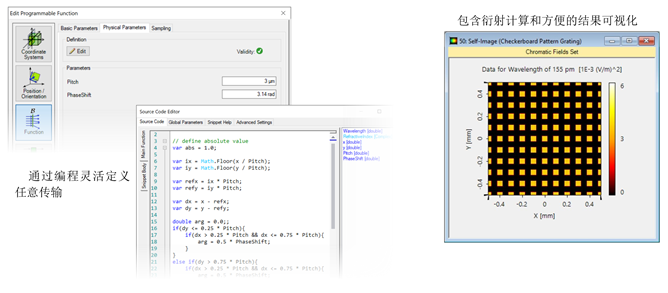

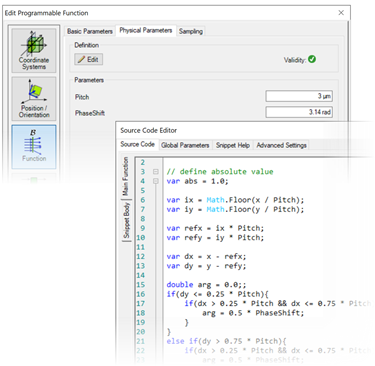

•指定或自定义透射函数

−如何使用可编程功能和示例(圆柱透镜)[用例]

•选择合适的探测器进行光场可视化

−电磁场探测器[用例]

•设置恰当的傅立叶变换

−傅立叶变换设置–实例讨论[用例]

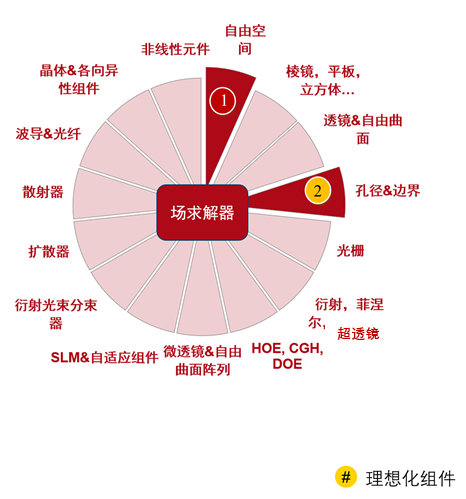

VirtualLab Fusion技术

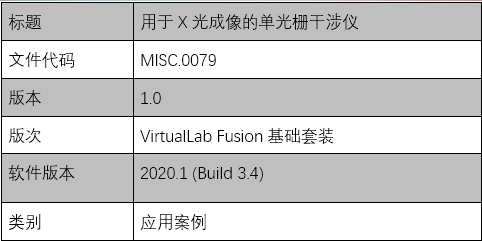

文件信息
