OptiSystem应用：放大器泵浦功率效应

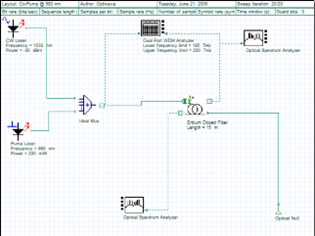

以信号输出功率、增益和噪声系数为特征的放大器性能取决于泵浦波长。   本案例详细介绍了980 nm和1480 nm泵浦的放大器。980nm和1480nm泵浦波长是EDFA中使用的最重要的泵浦波长。图1显示了具有980nm和1480nm波长泵浦的正向泵浦方案中的布局设置。   a） 前向泵浦980nm   b）前向泵浦1480nm 图1.980nm和1480nm波长泵浦的正向泵浦系统布局图 在该项目文件中，可以获得30-40 dB范围内的高放大器增益，将泵浦功率从10 mW扫至200 mW。在这种情况下，考虑的信号输入功率为-20 dBm。本项目中计算的输出功率在6–17 dBm范围内，而噪声系数在3–5 dB之间变化。 在这个例子中可以设置不同的信号输入功率或信号波长以及光纤参数，并且可以将新的结果与之前的结果
