摘要




对于许多光学应用来说，抑制元件表面的反射是一个引人关注的问题。一种非常有趣的控制表面反射的方法是使用抗反射纳米和微米结构，这些结构受到自然界（如蛾眼）的启发。这些结构的特征尺寸处于亚波长领域，具有独特的波长和角度依赖性质。本文介绍了在VirtualLab Fusion中分析和设计确定性抗反射结构的方法。

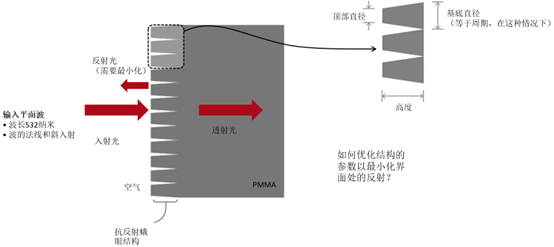

设计任务

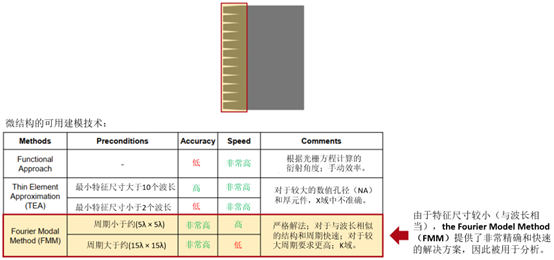

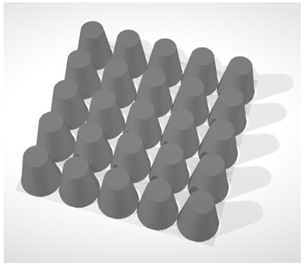

连接建模技术：蛾眼结构

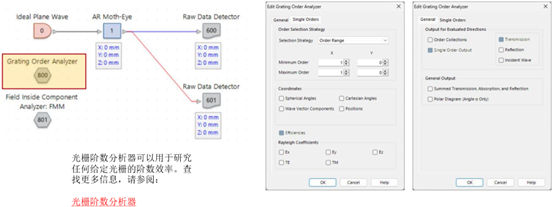

光栅阶数分析器

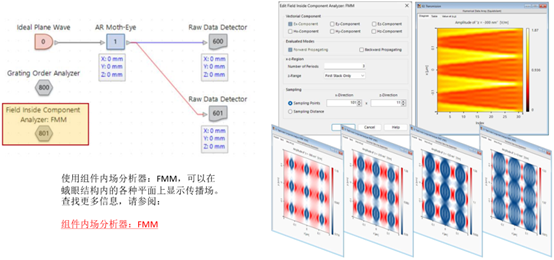

元件内场分析器：FMM

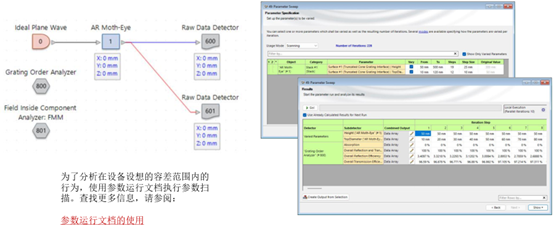

参数运行

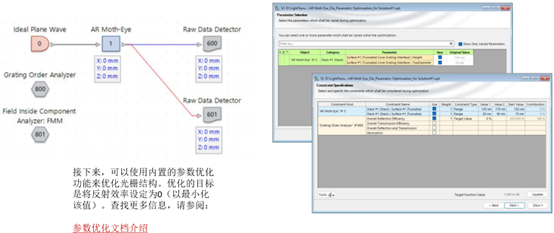

参数优化

模拟结果

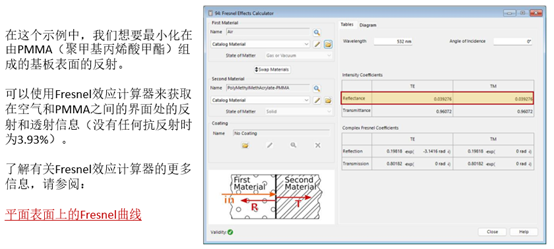

通过计算器进行参考测量

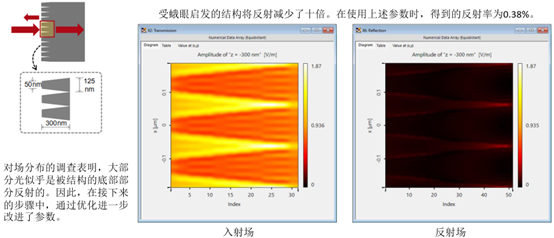

结构内的场

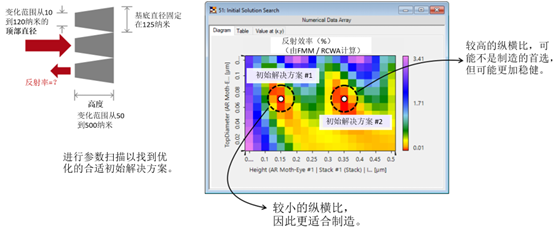

在参数空间中扫描以获取初始解决方案

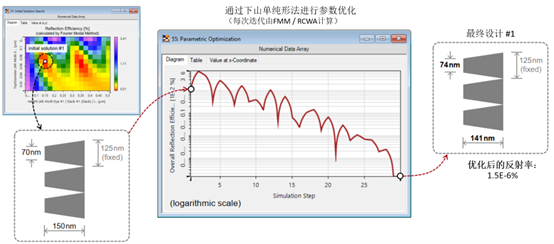

初始解决方案 #1 的参数优化

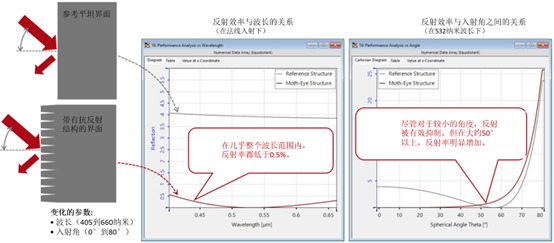

最终设计 #1 的性能分析

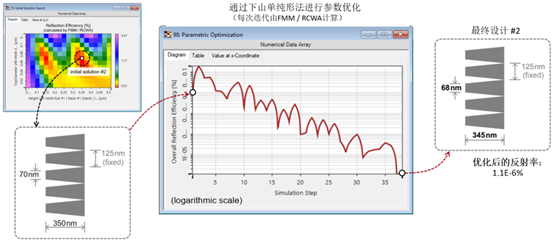

初始解决方案 #2 的参数优化

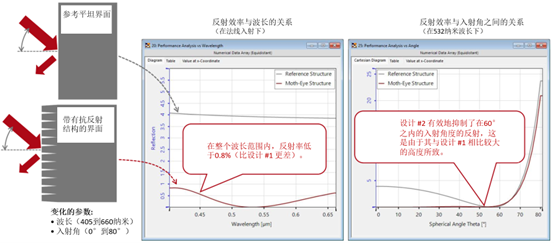

最终设计 #2 的性能分析
