Zigbee共有五种通信方式，包括单播、广播、组播，MAC地址通信、绑定。

相关代码分析

xxApp.h文件中相关宏定义

#define TestApp_ENDPOINT           10 //端点号为10

#define TestApp_PROFID             0x0F04 //应用规范为0x0F04
#define TestApp_DEVICEID           0x0001 //由TI官方规定，不用考虑
#define TestApp_DEVICE_VERSION     0
#define TestApp_FLAGS              0

#define TestApp_MAX_CLUSTERS       1 //某端点多允许拥有的簇的个数最大值
#define TestApp_CLUSTERID          1 //簇ID为0X0001

xxApp.c文件中的相关常量

/* 簇ID的列表 */
const cId_t TestApp_ClusterList[TestApp_MAX_CLUSTERS] =
{

  TestApp_CLUSTERID   //0x0001
};

/* 简单描述符，对应用的描述 */
const SimpleDescriptionFormat_t TestApp_SimpleDesc =
{

  TestApp_ENDPOINT,              //  int 端点号
  TestApp_PROFID,                //  uint16 ProfId ID
  TestApp_DEVICEID,              //  uint16 设备ID
  TestApp_DEVICE_VERSION,        //  int  设备版本
  TestApp_FLAGS,                 //  int  程序标识
  TestApp_MAX_CLUSTERS,          //  byte  输入命令数
  (cId_t *)TestApp_ClusterList,  //  byte 输入命令列表地址
  TestApp_MAX_CLUSTERS,          //  byte  输出命令数
  (cId_t *)TestApp_ClusterList   //  byte 输出列表地址
};

各个通信模块的发送节点的相关程序

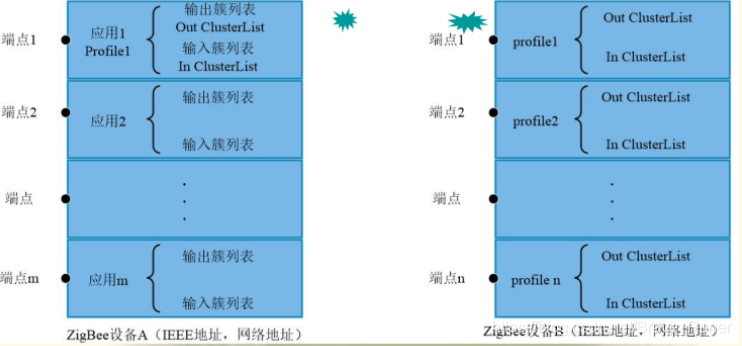

自身节点定义一个端点（任务）与应用层任务挂钩

void TestApp_Init( byte task_id )
{

	TestApp_TaskID = task_id;

	.............................

	endPointDesc_t TestApp_epDesc; //定义一个端点描述符变量

	TestApp_epDesc.endPoint = TestApp_ENDPOINT;  //定义端点号为TestApp_ENDPOINT
	TestApp_epDesc.task_id = &TestApp_TaskID;    //将该端点与任务层挂钩
	TestApp_epDesc.simpleDesc
	          = (SimpleDescriptionFormat_t *)&TestApp_SimpleDesc; //定义该任务的简单描述符
	TestApp_epDesc.latencyReq = noLatencyReqs;

	/* 这个函数必须要调用才能完成整个挂钩操作 */
	afRegister( &TestApp_epDesc );

目标节点地址、端点、输入簇的配置

/* 通信地址模式 */
typedef enum
{

  afAddrNotPresent = AddrNotPresent,  //绑定
  afAddr16Bit      = Addr16Bit,       //网络短地址（单播）
  afAddr64Bit      = Addr64Bit,		  //MAC地址通信
  afAddrGroup      = AddrGroup,		  //组播
  afAddrBroadcast  = AddrBroadcast    //广播
} afAddrMode_t
