压铸模热变形分析

本文介绍了压铸模和金属型重力铸造中模具的热变形问题,特别是通过Cast-Designer v7.5的CDPE模块进行三维非线性有限元分析,揭示了模具在使用过程中的变形趋势。分析结果表明,模具的热变形可能导致飞边、精度下降、后加工量增加以及运动部件卡滞等问题。CDPE不仅支持充型凝固分析,还能全面分析模具周期性热变形,为工程应用提供了强大的工具。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

压铸以及金属型重力铸造,在生产中,受到了周期性的温度载荷。模具变形主要是胀型力与热载荷的共同作用,分析模具的热变形,就需要将两者结合起来进行分析,以发现模具在使用过程中的变形趋势。

多年来,由于模流软件,主要关注金属液的充型与凝固过程,而对于模具,分析的最多只是循环过程中获得的稳态温度场。Cast-Designer v7.5 去年推出全新模块CDPE,全称(Cast-Designer Performance)。该模块采用了固体力学的三维非线性有限元求解器。经过一年的应用,CDPE的分析对象从铸件,延伸到了模具和后加工过程的力学分析。

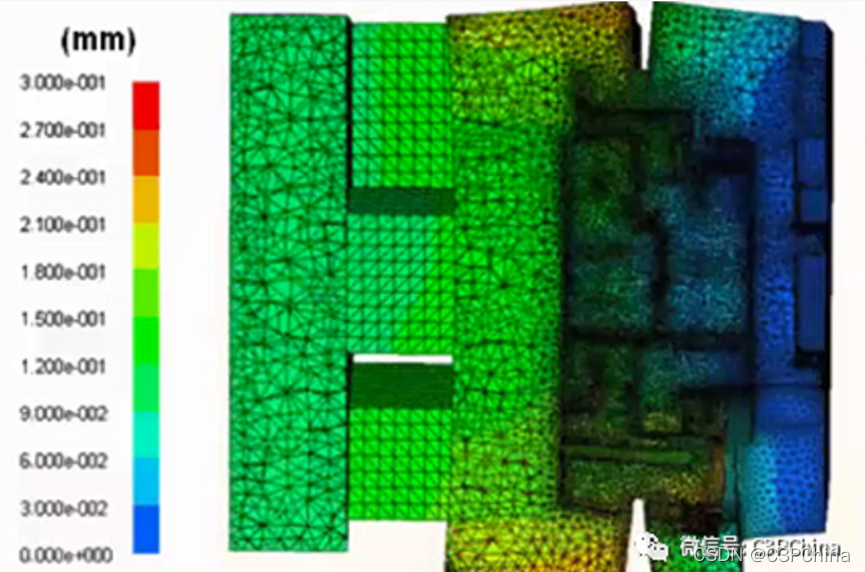

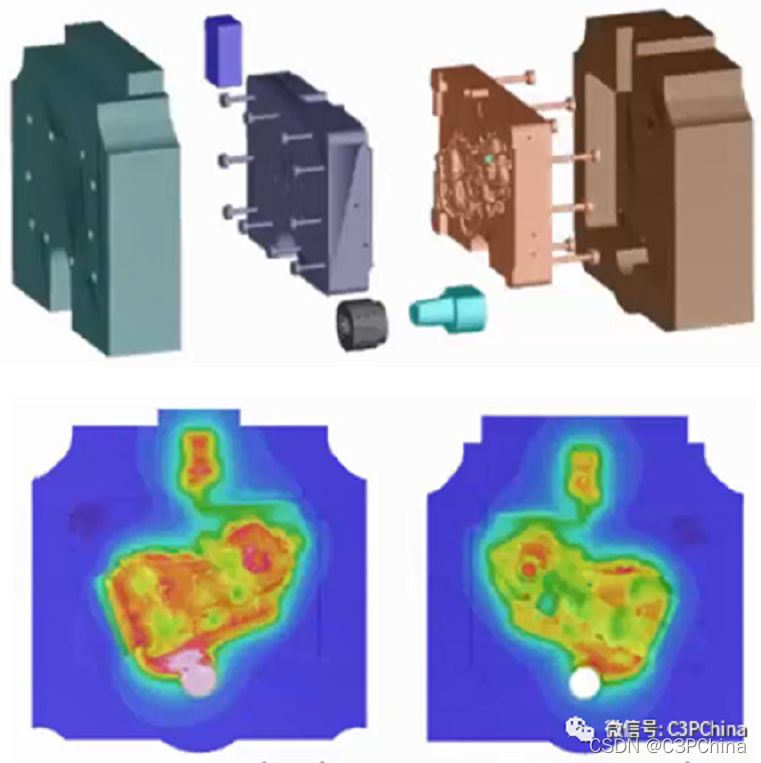

模具结构与热成像结果
