一、功能简介
项目编号:mcuclub-hj-006-2
单片机类型:STC89C52、STM32F103C8T6
具体功能:
1、通过MQ-2检测烟雾值,超过设置最大值进行声光报警,并开启风扇和净化器
2、通过MQ-5检测天然气或煤气值,超过设置最大值进行声光报警,并开启风扇和净化器
3、通过按键设置上限值,可以手动控制风扇和净化器、切换模式
4、通过显示屏显示数据
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制风扇和净化器、切换模式
二、系统框图设计
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由三部分组成,第一部分是气体检测模块,通过该模块检测当前环境的烟雾和燃气,通过模数转换传到单片机中;第二部分是按键模块,通过该模块可以切换界面、设置阈值、切换模式等;第三部分是供电模块,通过该模块可给整个系统进行供电。输出由三部分组成,第一部分是显示模块,通过该模块可以显示监测的数据以及设置的阈值;第二部分是继电器模块,通过两个继电器分别控制通风和净化;第三部分是声光报警模块,当监测值不在设置的阈值内时进行声光报警。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图所示。
三、软件流程设计
系统的主流程图如图所示。在主程序中:首先对各个模块进行初始化,随后进入while主循环,在主循环中,首先进入第一个函数按键函数,该函数主要分为两部分,第一部分为调用按键扫描函数获取按键键值,第二部分通过键值进行相应的处理操作,包括切换界面、设置阈值等;紧接着进入第二个函数监测函数,该函数主要通过调用相应的驱动函数获取测量值,并通过蓝牙模块将监测的数据传输到手机端,用户也可以通过手机端发送指令,设备根据用户发送的指令执行对应的处理;紧接着进入第三个函数显示函数,该函数显示监测值及阈值;最后进入第四个函数处理函数,该函数主要判断当前烟雾和燃气浓度是否在设置的阈值之内,如果烟雾和燃气浓度大于设置的最大值,则声光报警,并且打开加热继电器进行通风和净化,如果烟雾和燃气浓度在设置的阈值之内,则取消声光报警,并关闭通风和净化继电器。

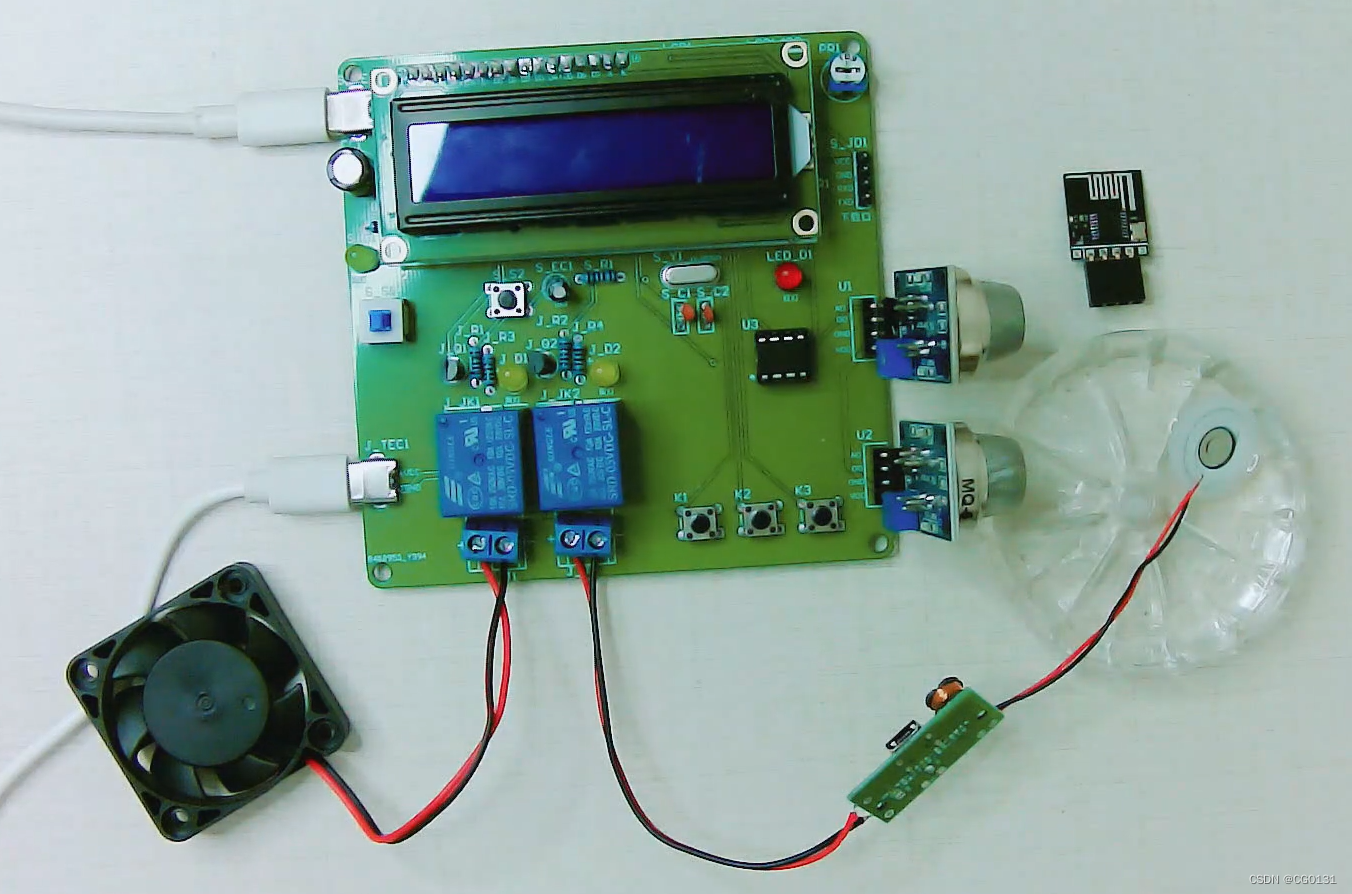

四、51单片机实物展示
单片机型号:STC89C52
PCB板是嘉立创打板,板子颜色为绿色,两层板,厚度1.2,上下覆铜接地。元器件基本上为插针式,个别降压芯片会使用贴片式。
供电接口:TYPE-C,5V电压,使用充电宝供电即可。

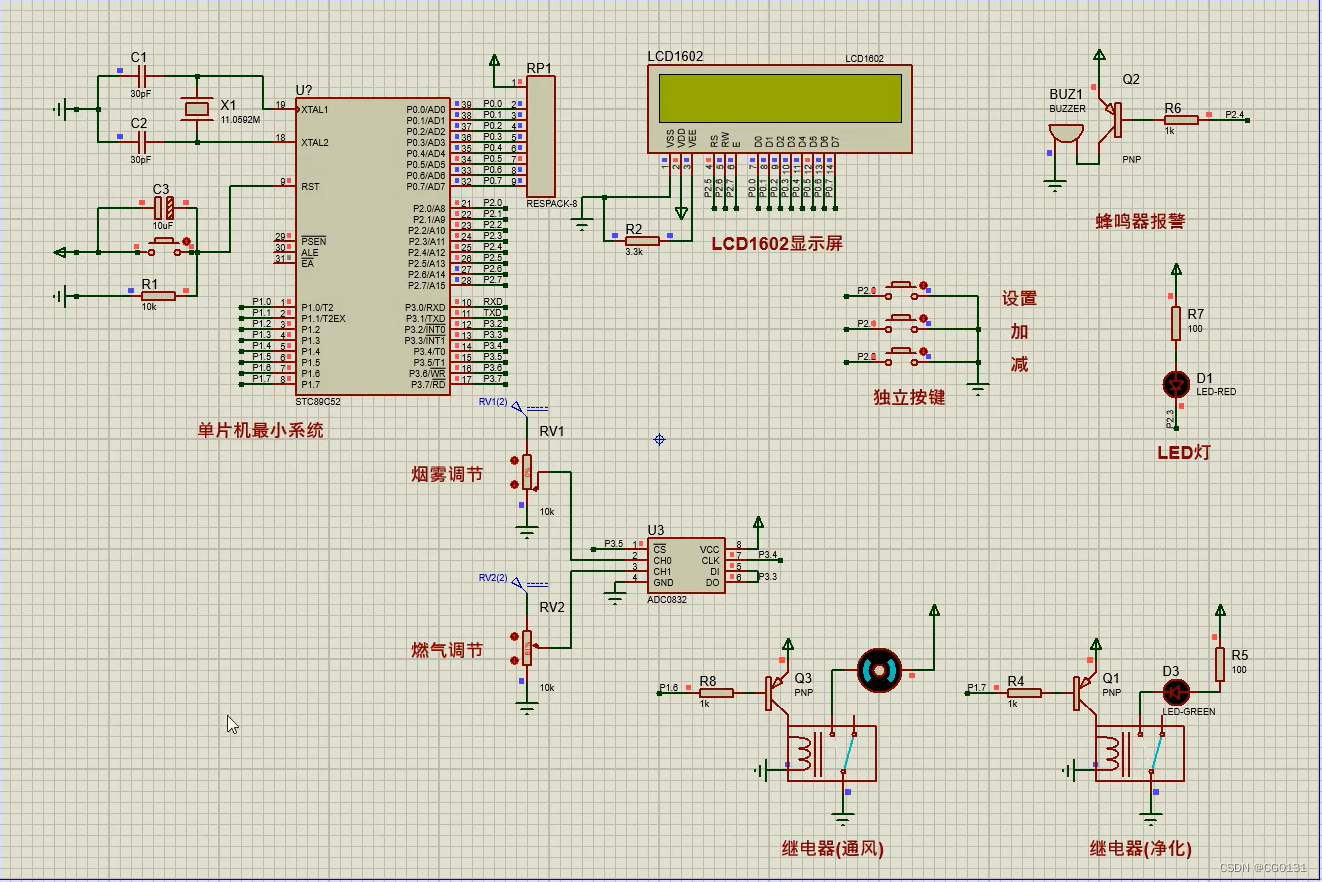

五、51单片机仿真展示
仿真软件版本:proteus8.9
电路连线方式:网络标号连线方式
注意:部分实物元器件仿真中没有,仿真中会用其他工作原理相似的元件代替,这样可能导致实物程序和仿真程序不一样

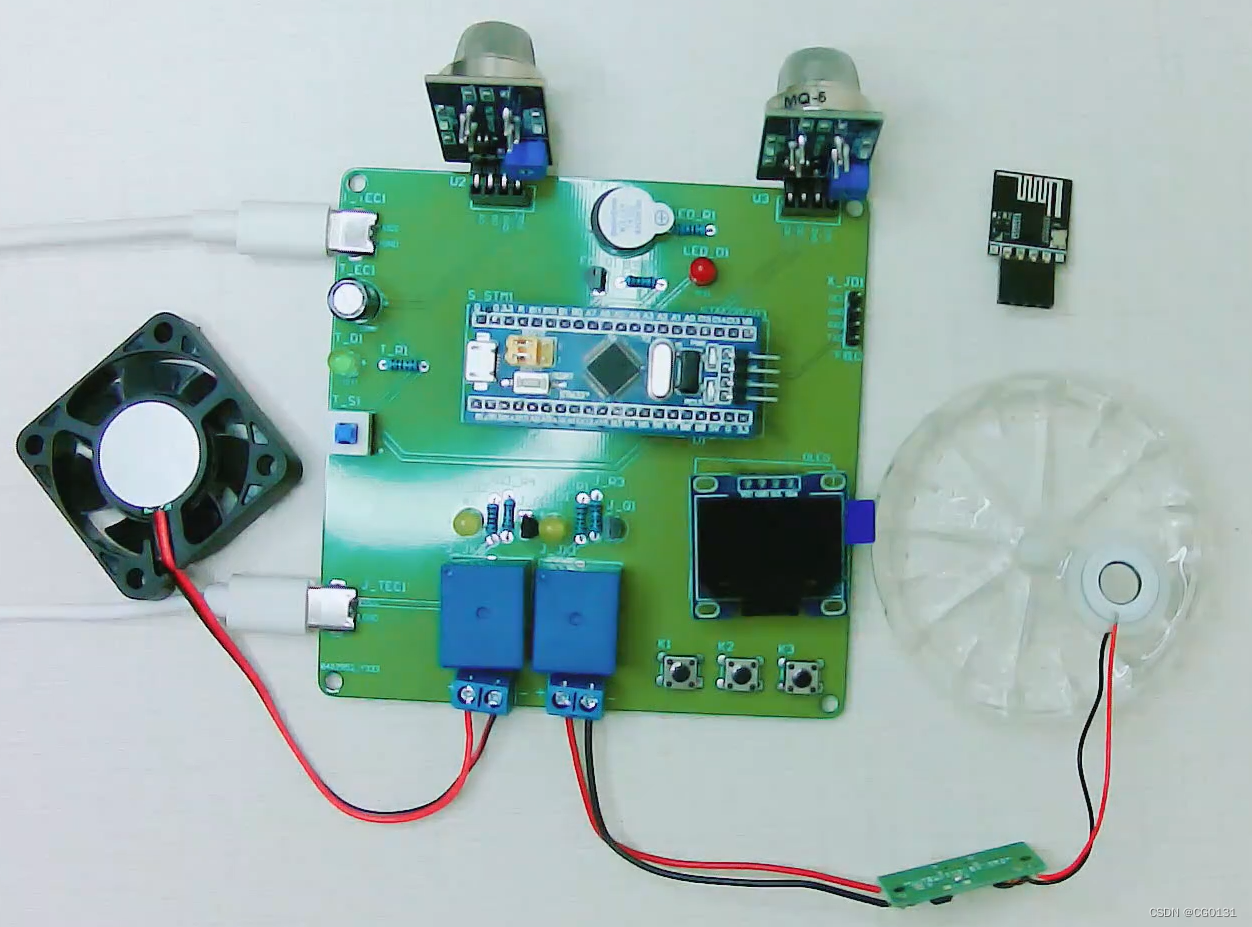

六、32单片机实物展示
单片机型号:STM32F103C8T6
PCB板是嘉立创打板,板子颜色为绿色,两层板,厚度1.2,上下覆铜接地。元器件基本上为插针式,个别降压芯片会使用贴片式。
供电接口:TYPE-C,5V电压,使用充电宝供电即可。

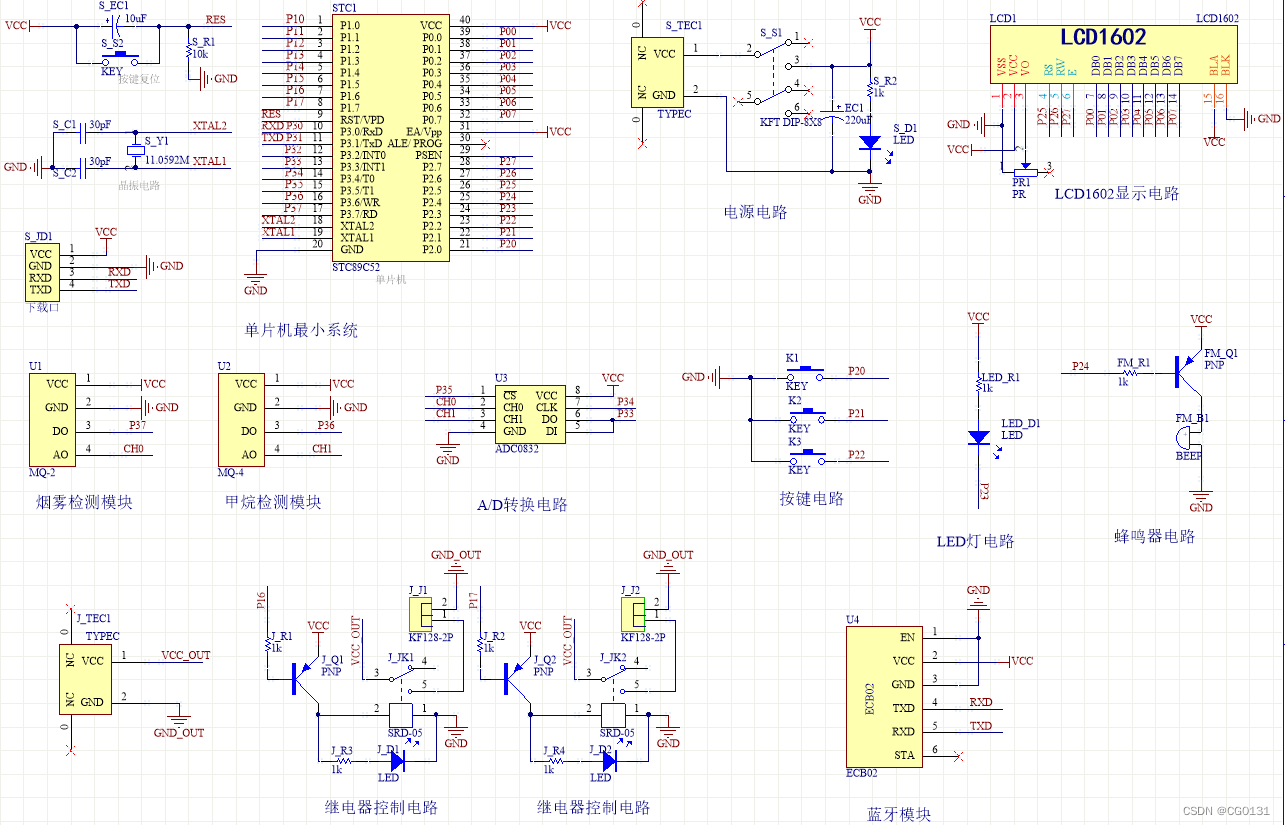

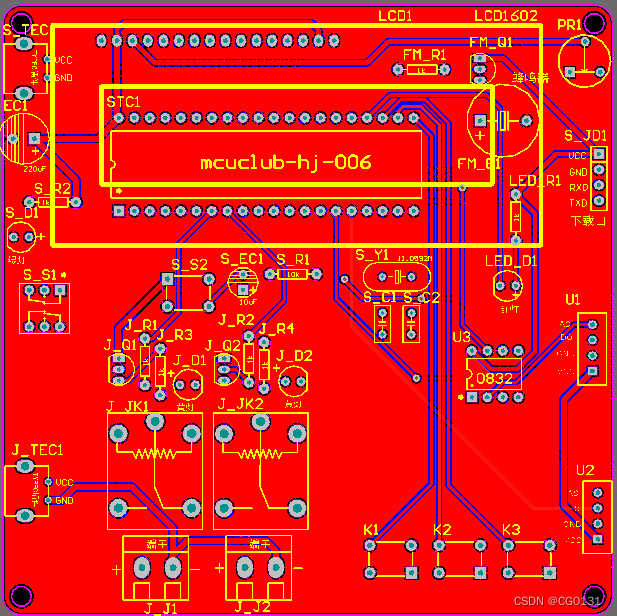

七、原理图和PCB展示
软件版本:AD2013
电路连线方式:网络标号连线方式
八、部分程序展示
软件版本:keil5
逻辑程序和驱动程序分开,分布于main.c和其他.c文件
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(flag_mode == 0 ) //自动模式
{
if(smog_value > smog_max || fgas_value > fgas_max) //烟雾值或燃气值大于设置的最大值
{
if(time_num % 20 == 0)
{
LED = ~LED;
BEEP = ~BEEP;
}
RELAY_TF = 0;
RELAY_JH = 0;
}
else //烟雾值或燃气值小于等于设置的最大值
{
LED = 1;
BEEP = 1;
RELAY_TF = 1;
RELAY_JH = 1;
}
}
else //手动模式
{
LED = 1;
BEEP = 1;
switch(flag_relay)
{
case 0: //通风关,净化关
RELAY_TF = 1;
RELAY_JH = 1;
break;
case 1: //通风开,净化开
RELAY_TF = 0;
RELAY_JH = 0;
break;
default:
break;
}
}
}
else //设置界面
{
LED = 1;
BEEP = 1;
RELAY_TF = 1;
RELAY_JH = 1;
}
}
