STM32 调试debug 常规使用

前言

该讲解适用于快速使用debug，由于缩短篇幅有些未进行实验演示，请按照本文说明自行验证。如果知道调试器这个东西，直接跳到软件阅读。该文章讲解了
	**MDK软件进行debug基本设置**
	**MDK进入debug后常用功能基本讲解**
	**MDK进行debug一些注意细节**

硬件:

1.准备

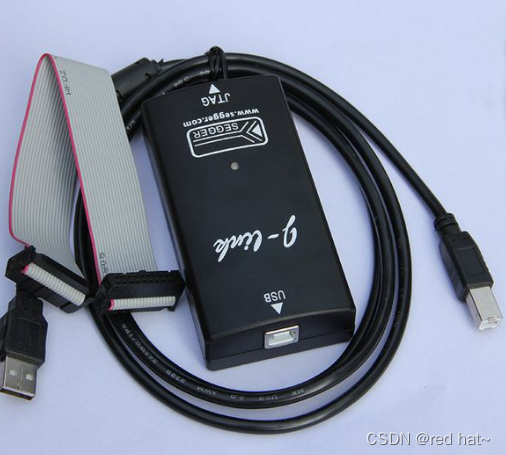

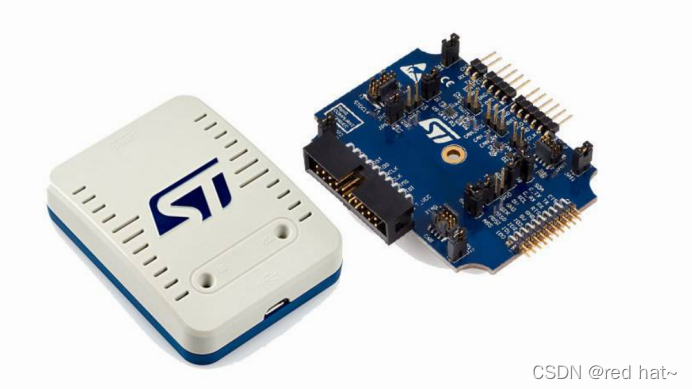

在进行debug调试时需要使用常用的调试器，如ST-LINK、U-LINK、J-LINK、DAP等调试器。使用SW接口或者JTAG接口等连接我们的单片机设备进行调试。常用调试器如下图：

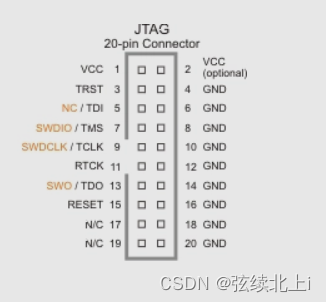

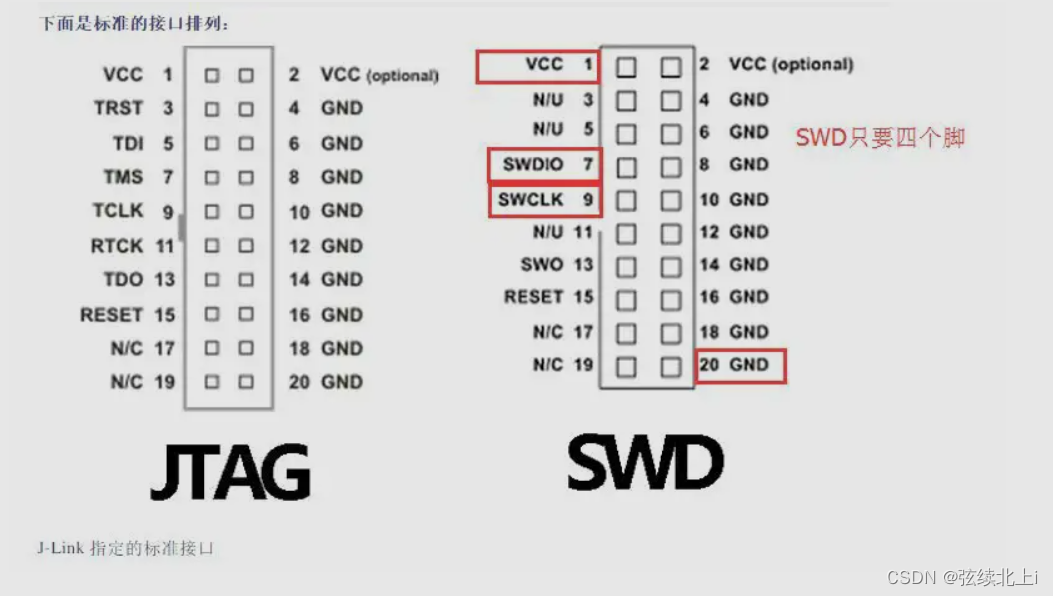

JLINK(JTAG接口)与SWD接口等价替换

软件:

1.MDK配置debug

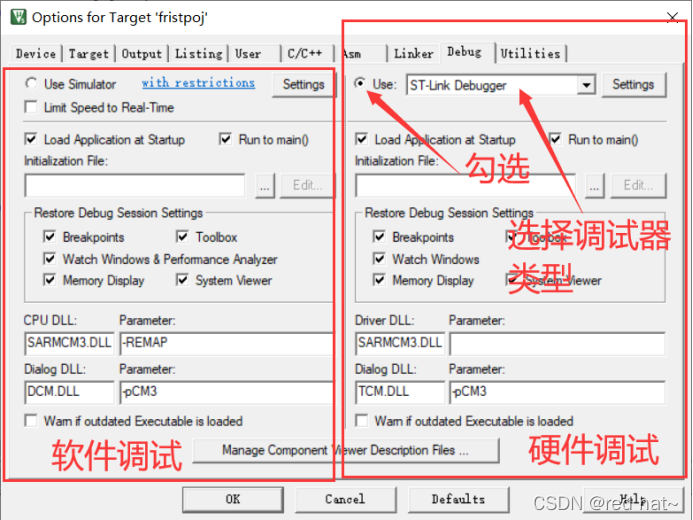

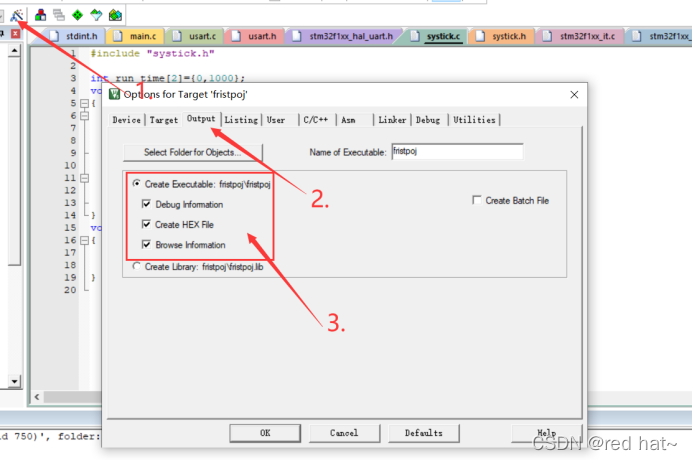

勾选这些选项，配置DEBUG返回信息。

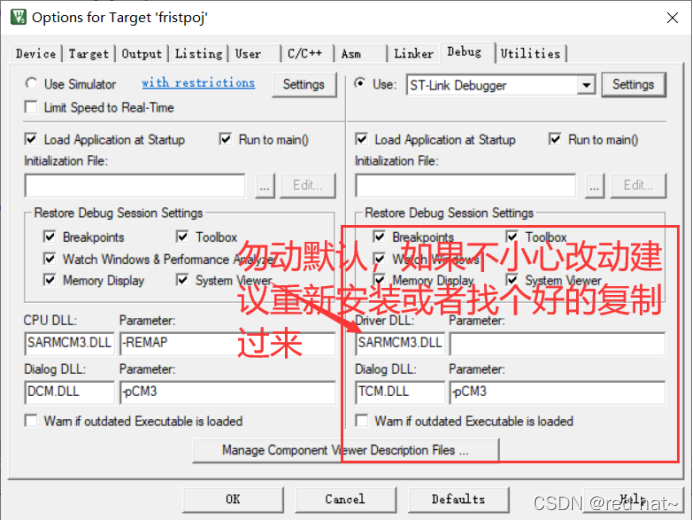

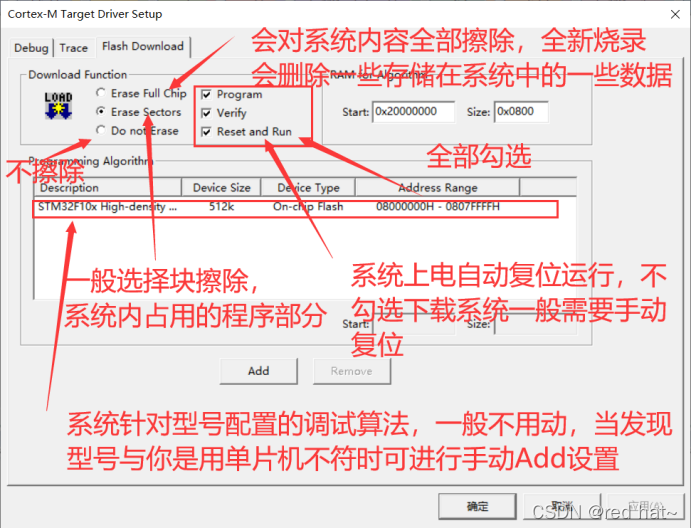

这里我们要选择右边栏选项进行硬件调试。

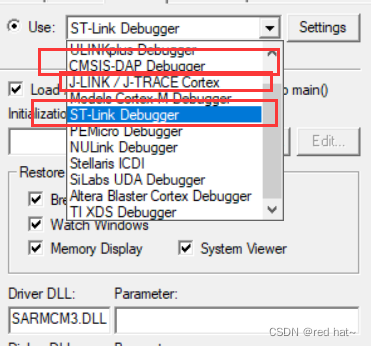

常用调试器如下图

如果使用野火/原子等调试器则则选择CMSIS-DPA Debugger
如果使用J-LINK 则选择J-link/J-TRACE…

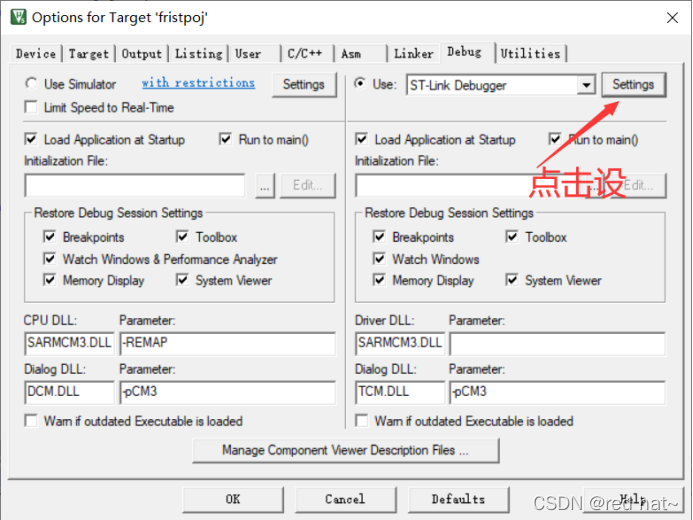

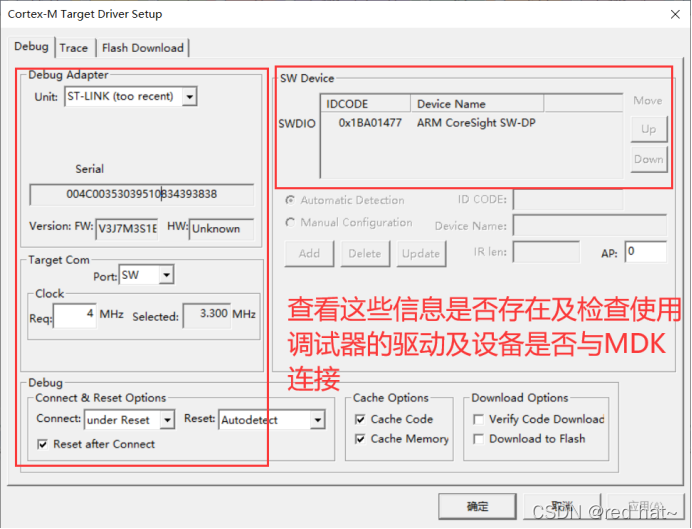

这里使用官方ST-LINK为硬件调试器

2.开始debug

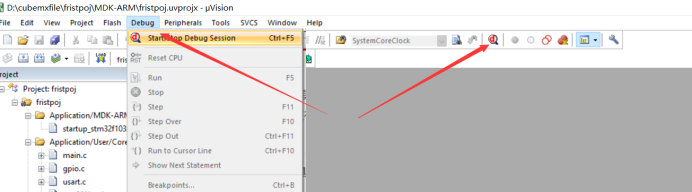

选择Debug选项

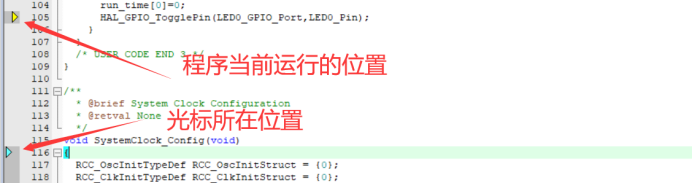

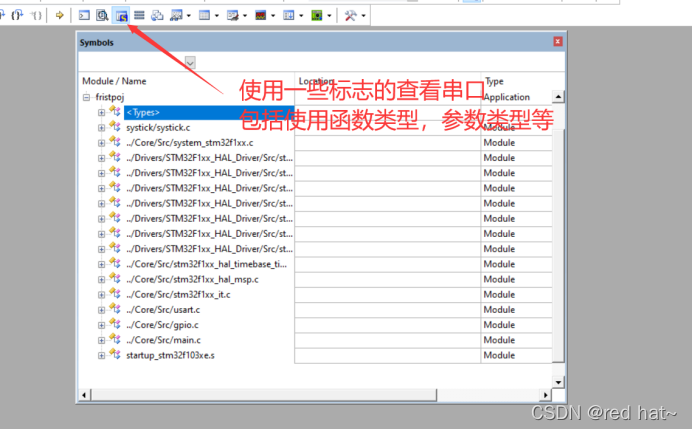

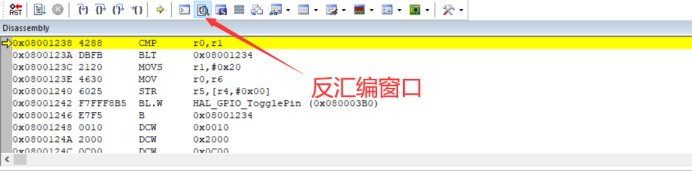

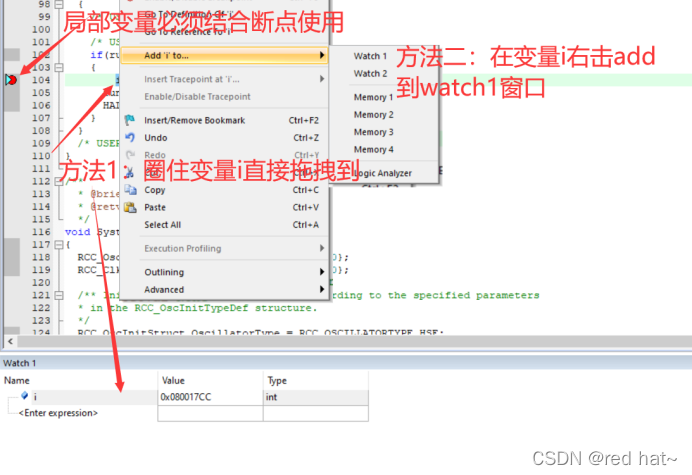

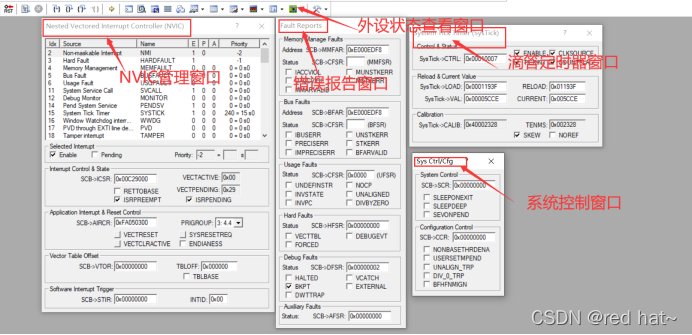

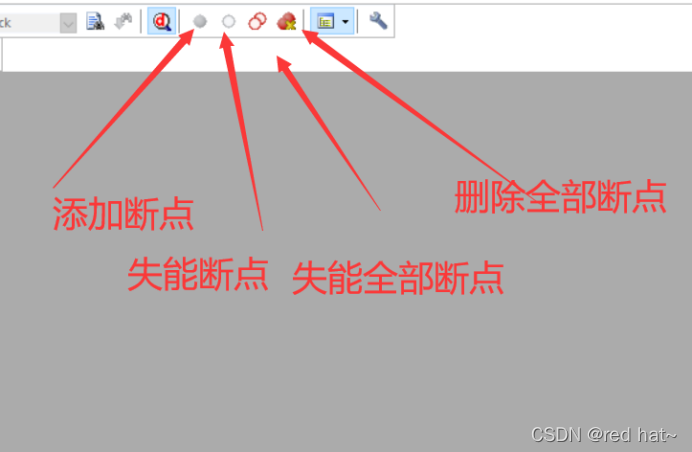

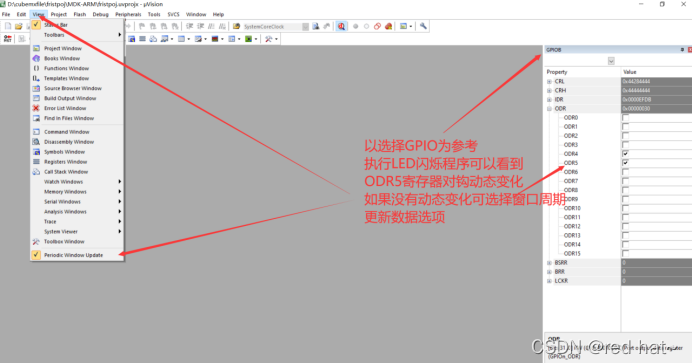

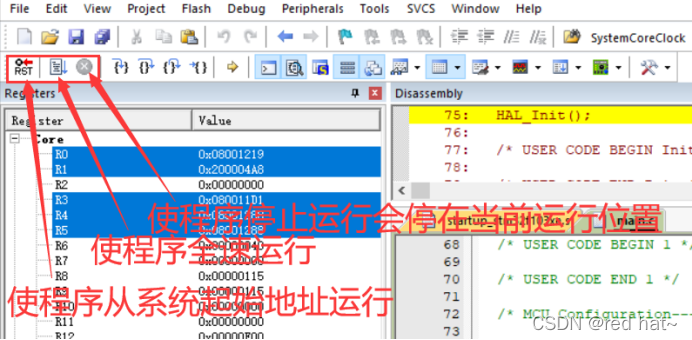

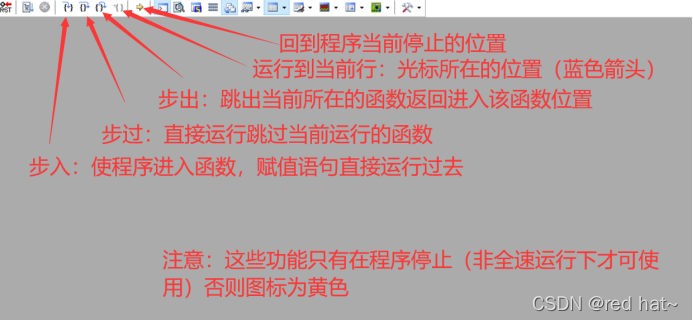

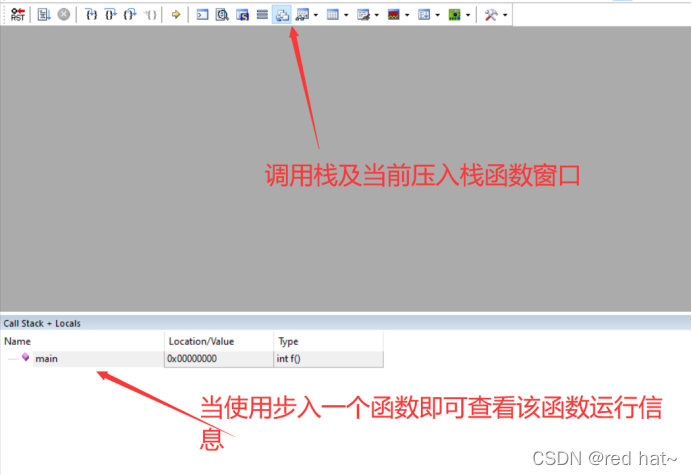

讲解debug常用的一些图标功能

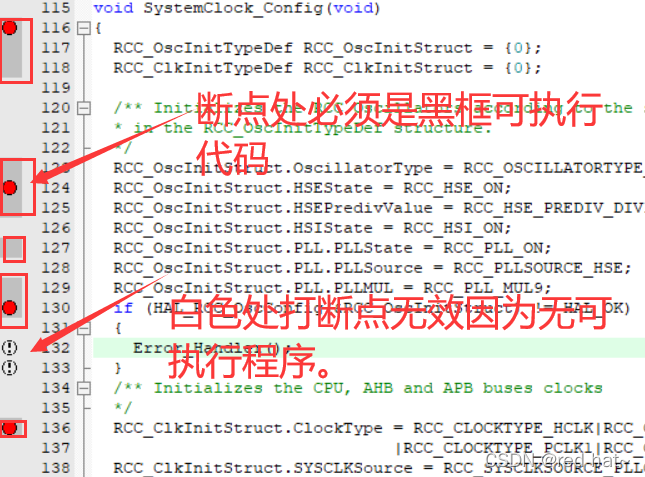

注意：断点受设备的支持数量是有限，且在调试完成退出调试模式时需要将所有调试断点删除，可能会因为版本原因导致MDK崩溃。
