项目背景与意义：随着科技的不断发展，LED照明技术在各个领域得到了广泛的应用。LED呼吸灯作为一种新型的照明方式，以其独特的视觉效果和节能环保的特点，受到了越来越多人的关注。PWM控制LED呼吸灯作为一种高效、稳定的控制方式，具有广泛的应用前景。本文将从PWM控制LED呼吸灯的原理、优势、设计、实现、应用以及未来发展趋势等方面进行详细介绍。

一、PWM控制LED呼吸灯的原理

PWM（Pulse Width Modulation，脉冲宽度调制）控制LED呼吸灯的原理是通过改变LED灯的导通时间（即高电平持续时间）来控制其亮度。具体来说，PWM控制通过一个周期性的开关信号来控制LED灯的导通和截止，从而实现对LED灯亮度的调节。当高电平持续时间较短时，LED灯的亮度较低；当高电平持续时间较长时，LED灯的亮度较高。通过改变高电平的持续时间，可以实现对LED灯亮度的连续调节。

二、PWM控制LED呼吸灯的优势

1. 节能环保：PWM控制LED呼吸灯通过调节LED灯的亮度来达到节能的目的，相比传统的固定亮度LED灯，可以节省大量的能源消耗。

2. 视觉效果好：PWM控制LED呼吸灯可以实现对LED灯亮度的连续调节，从而产生丰富的视觉效果，如渐变、闪烁等。

3. 控制灵活：PWM控制LED呼吸灯可以通过编程实现多种控制模式，如定时控制、触控控制等，满足不同场景下的使用需求。

4. 稳定性高：PWM控制LED呼吸灯具有较高的稳定性和可靠性，不会因为长时间使用而产生亮度衰减等问题。

三、PWM控制LED呼吸灯的设计

PWM控制LED呼吸灯的设计主要包括硬件设计和软件设计两个方面。

1. 硬件设计：硬件设计主要包括LED灯、驱动电路、PWM控制器等。LED灯是呼吸灯的核心部分，需要选择合适的LED灯型号和规格；驱动电路负责将PWM控制器的输出信号转换为LED灯所需的电流；PWM控制器则负责产生周期性的开关信号，实现对LED灯亮度的调节。

2. 软件设计：软件设计主要包括PWM控制算法的实现和控制模式的编程。PWM控制算法需要根据LED灯的特性进行设计，以实现对LED灯亮度的精确控制；控制模式的编程则需要根据实际使用场景进行设计，如定时控制、触控控制等。

四、PWM控制LED呼吸灯的实现

PWM控制LED呼吸灯的实现主要包括软件程序的编写和硬件电路的搭建。

1. 软件程序的编写：根据PWM控制算法和控制模式的要求，编写软件程序，实现对LED灯亮度的调节和控制。

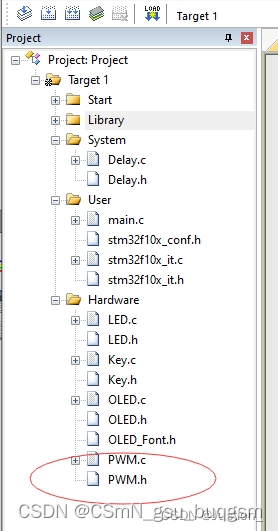

新建PWM.C PWM.H

PWM.C

#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
	{
		//第一步RCC开启时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
		//初始化PA0引角
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed  = GPIO_Speed_50MHz ;
	GPIO_Init(GPIOA,&GPIO_InitStructure);


      //第二步选择时基单元的时钟源
		TIM_InternalClockConfig(TIM2);
		//第三步配置时基单元  包括预分频器 ，自动重装器，计数模式等等
		TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
		TIM_TimeBaseInitStructure.TIM_ClockDivision=TIM_CKD_DIV1 ;
		TIM_TimeBaseInitStructure.TIM_CounterMode=TIM_CounterMode_Up;   //向上计数
		TIM_TimeBaseInitStructure.TIM_Period=100 - 1; //ARR
		TIM_TimeBaseInitStructure.TIM_Prescaler=720 - 1;  //PSC
		TIM_TimeBaseInitStructure.TIM_RepetitionCounter=0;
		TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStructure);

		TIM_OCInitTypeDef TIM_OCIStructure;
		TIM_OCStructInit(&TIM_OCIStructure);//给结构体附初始值
		TIM_OCIStructure.TIM_OCMode=TIM_OCMode_PWM1;
		TIM_OCIStructure.TIM_OCPolarity=TIM_OCPolarity_High;
		TIM_OCIStructure.TIM_OutputState=TIM_OutputState_Enable;
		TIM_OCIStructure.TIM_Pulse=0;   //CCR
		TIM_OC1Init(TIM2,&TIM_OCIStructure);

		//启动定时器
		TIM_Cmd(TIM2,ENABLE);

}

void PWM_SetCompare1(uint16_t Compare)
{
  TIM_SetCompare1(TIM2,Compare);

}

PWM.H

#ifndef __PWM_H
#define __PWM_H

void PWM_Init(void);
void PWM_SetCompare1(uint16_t Compare);

#endif

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"

uint8_t i;
int main(void)
{
	OLED_Init();

	PWM_Init();


	while (1)
	{
		for(i = 0; i<=100; i++)
		{
	      PWM_SetCompare1(i);
			Delay_ms(10);
		}
		for(i = 0; i<=100; i++)
		{
	      PWM_SetCompare1(100 - i);
			Delay_ms(10);
		}
	}
}

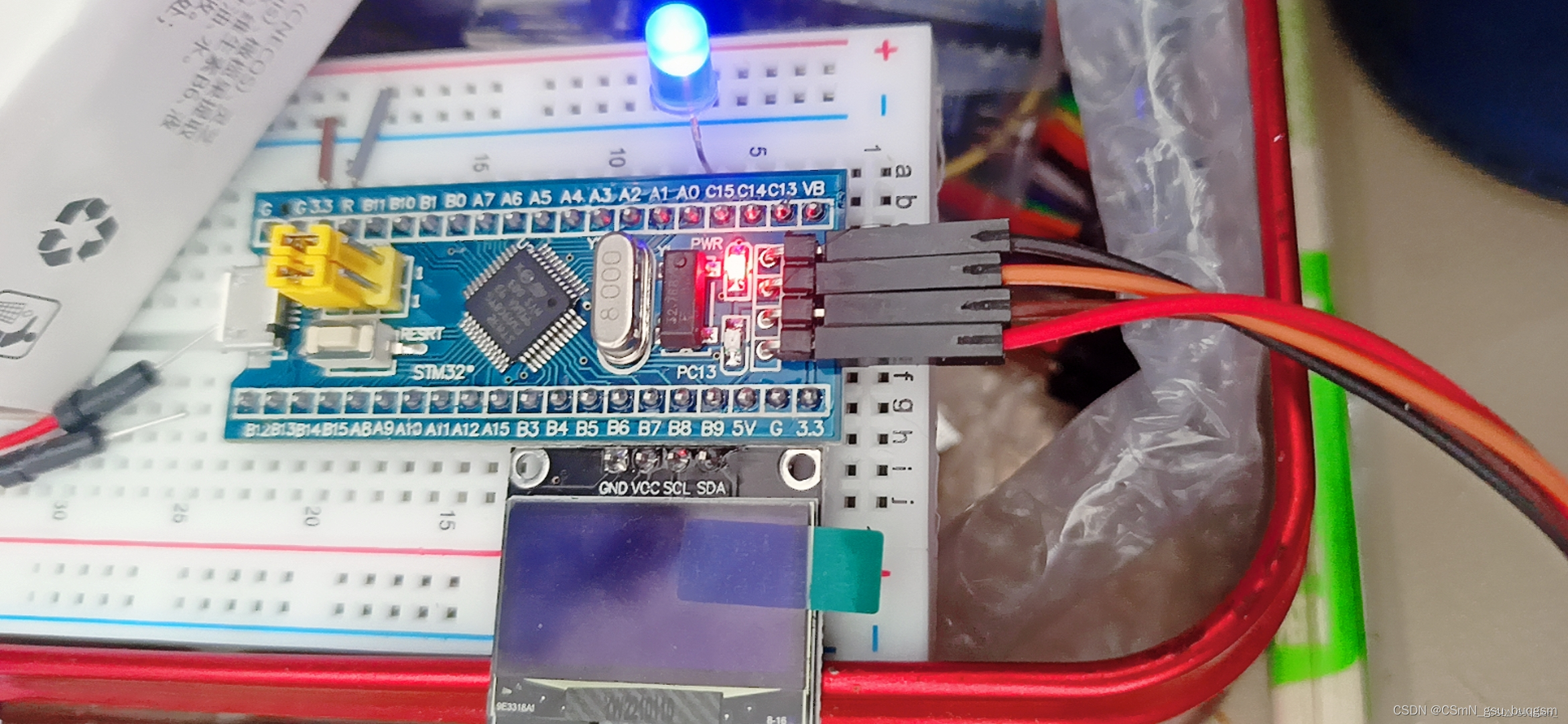

2. 硬件电路的搭建：根据设计方案，搭建PWM控制LED呼吸灯的硬件电路，包括LED灯、驱动电路、PWM控制器等。

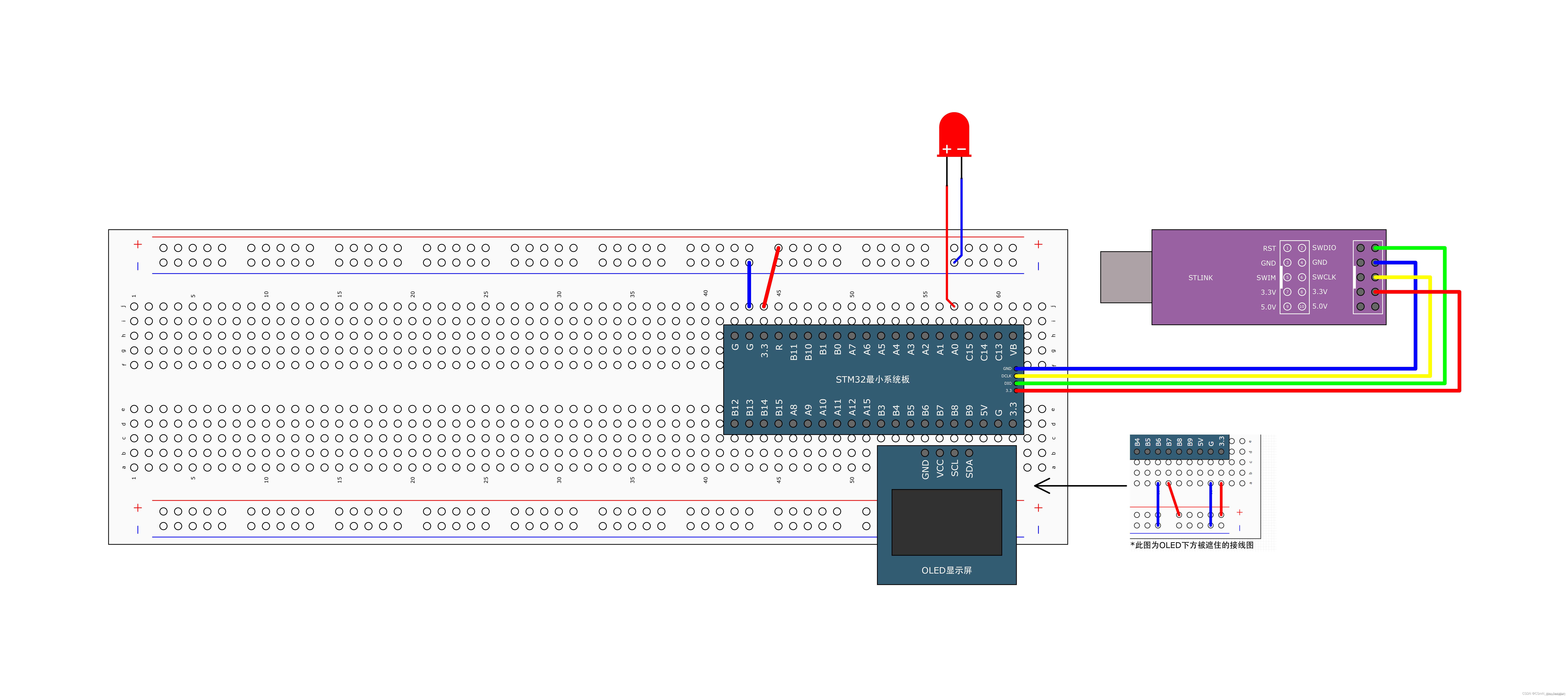

接线图如下：
