ADS仿真练习01:如何通过对元器件调谐来设计低通滤波器

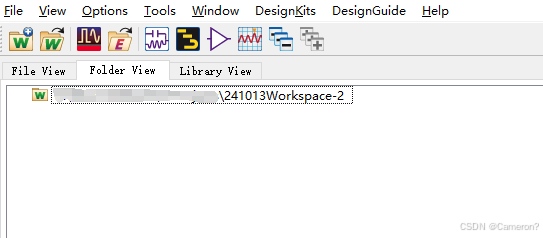

1、新建一个“Workspace”

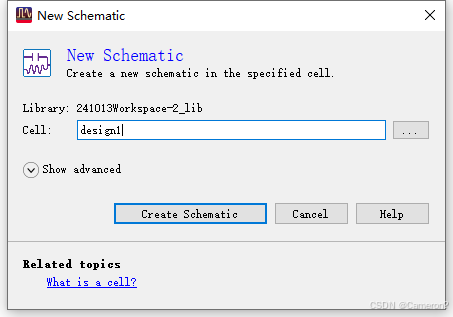

2、新建一个原理图

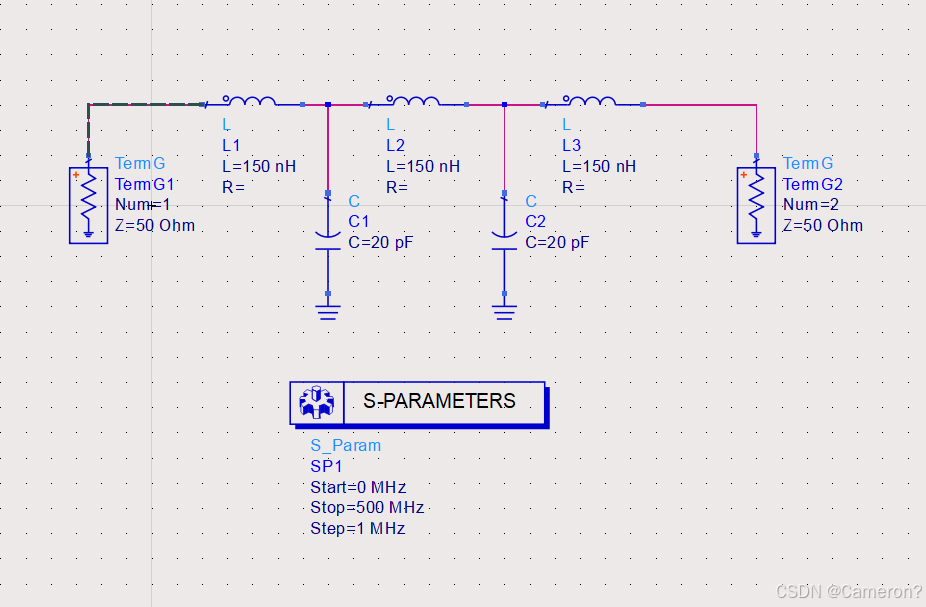

3、在原理图中用分立器件绘制一个滤波器电路,并将S参数仿真器和两段的负载添加至原理图中(设置好仿真器的参数)

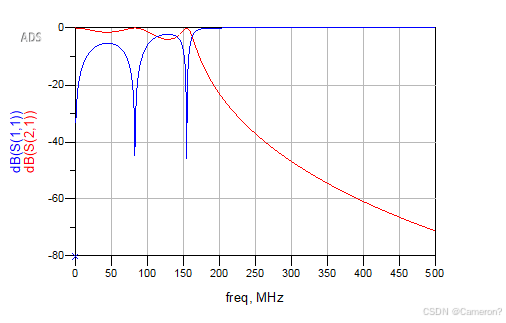

4、点击仿真生成S21和S11的曲线

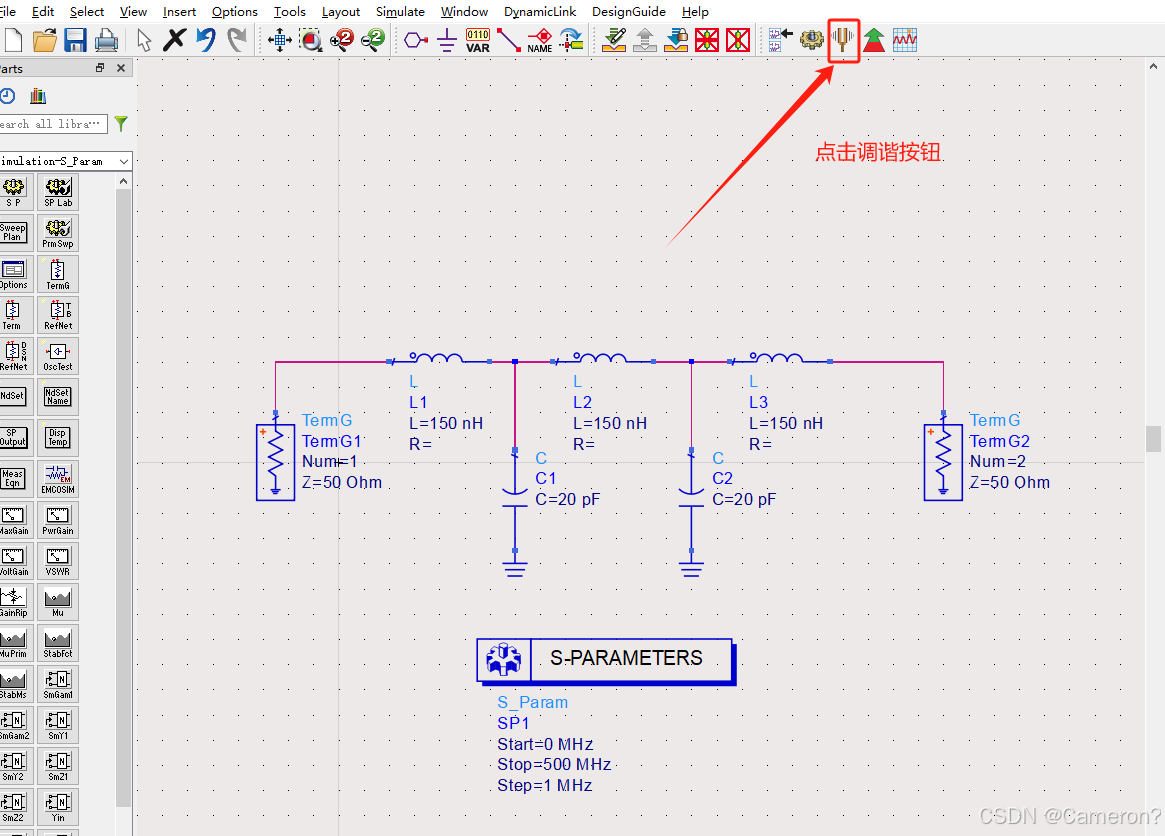

5、不要关闭仿真结果曲线,接下来开始通过调谐来对滤波器电路进行调整,首先点击调谐按钮

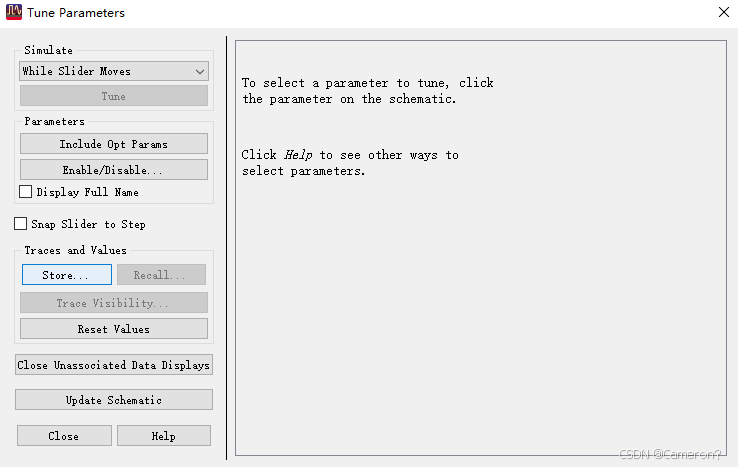

6、会弹出“调谐窗口”

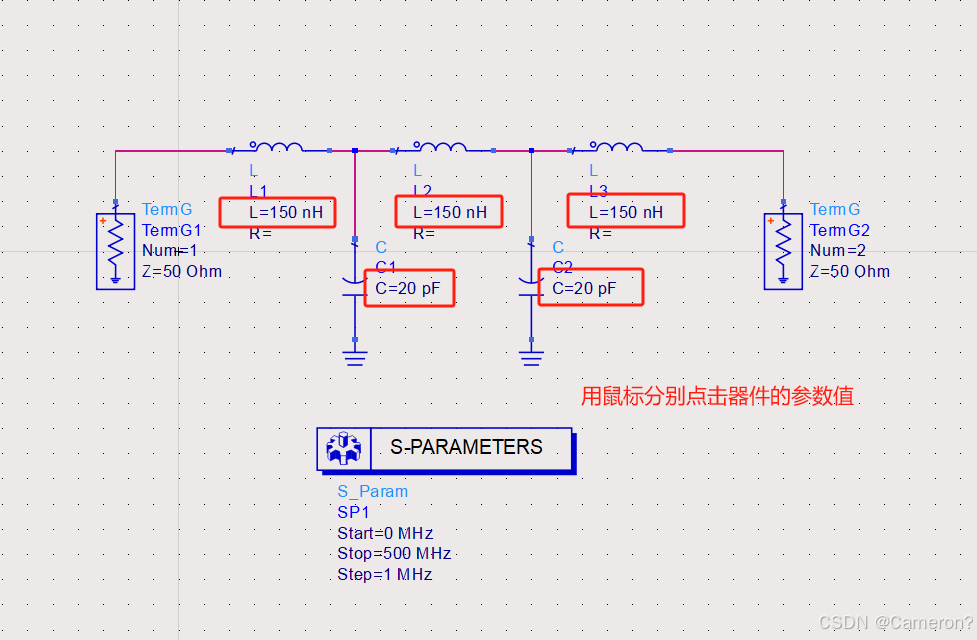

7、用鼠标选择原理图中需要调谐器件的“参数”如图所示

8、在“调谐窗口”就会出现需要调谐器件的“调试位置”

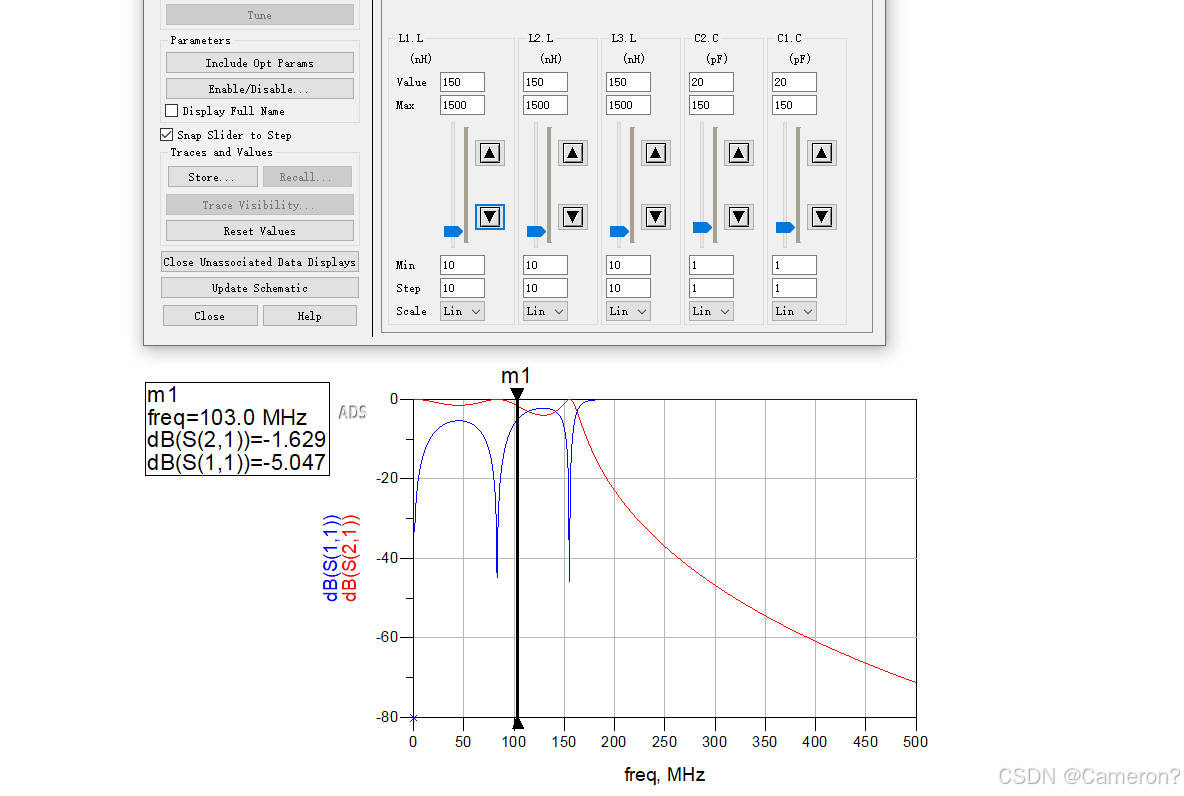

9、设置好“调谐窗口”中的最大值、最小值、步进值等参数,即可开始对器件进行调谐

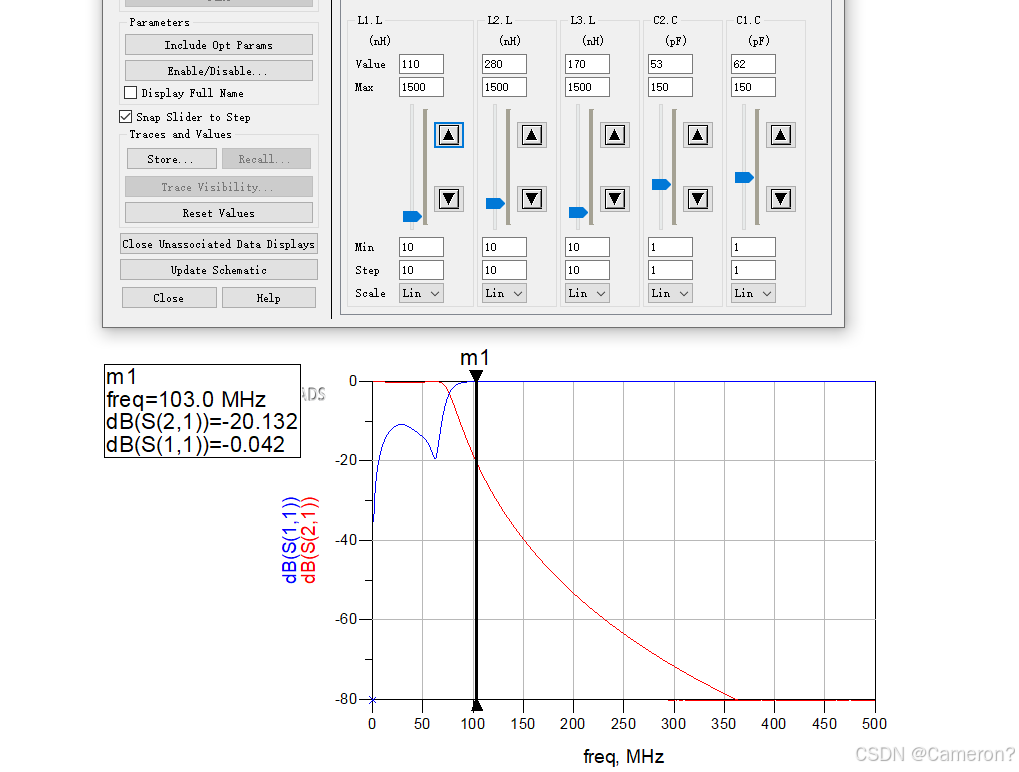

11、通过调节得到第一条曲线

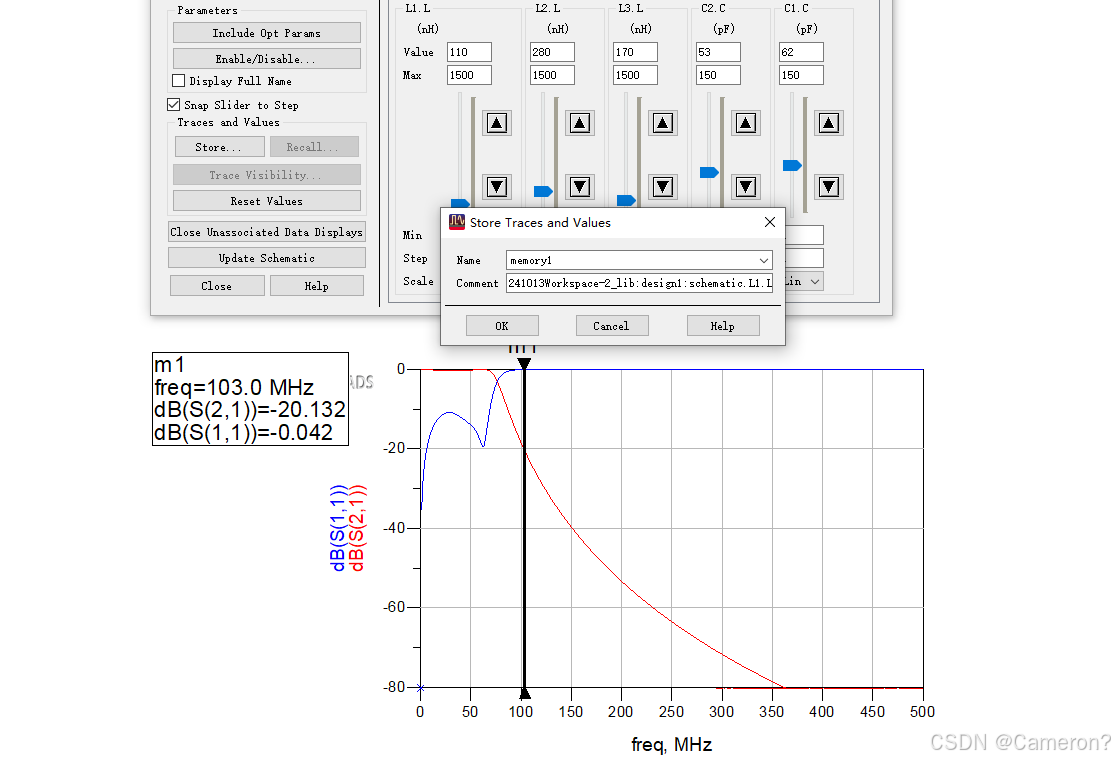

12、此时可以点击“调谐窗口”中的“Store”,来将此时的曲线和数据“暂存”

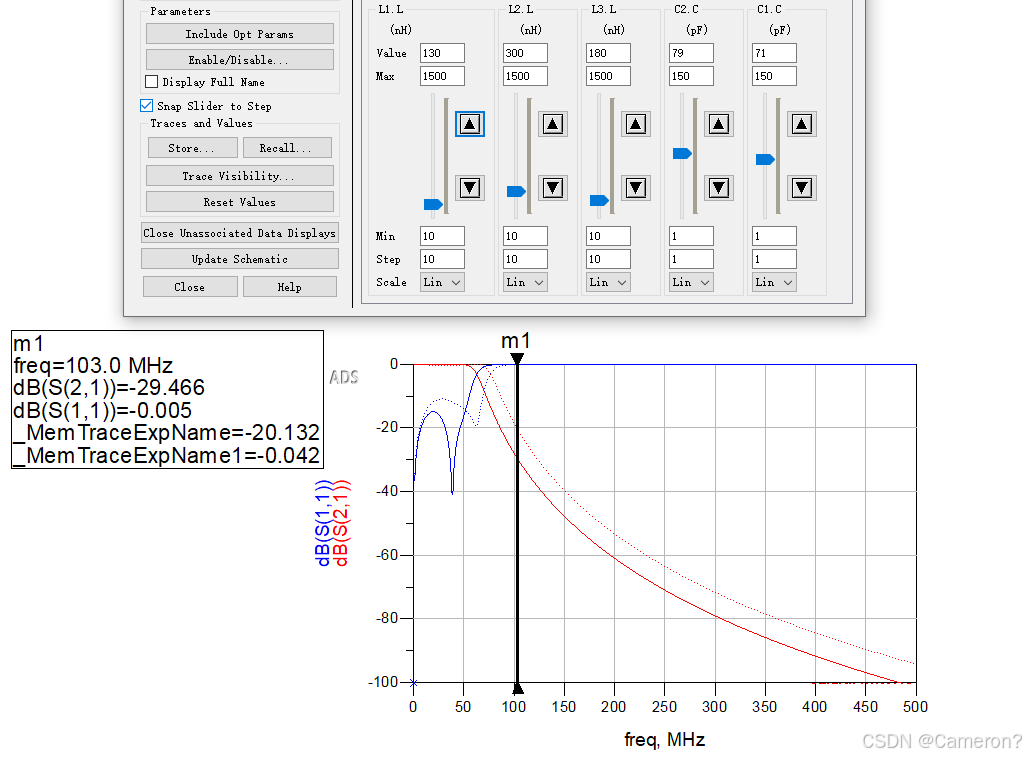

13、继续调谐,参数进一步优化(虚线为上次暂存参数曲线),点击“调谐窗口”中的“Recall”即可对暂存的“memory1”进行选择和恢复

14、达到设计目标后,点击“调谐窗格”中的“Update Schematic”即可将当前参数更新至原理图中

15、最后可再次点击仿真,查看S参数曲线,确认调谐已完成
