ADS仿真练习02：如何在低通滤波器设计中运用优化仿真器

前言：本文以低通滤波器设计为例，介绍了在射频电路设计中如何高效实用ADS中的“自动优化控件”，从而更好地帮助电路参数达到设定的技术指标。

具体步骤如下：

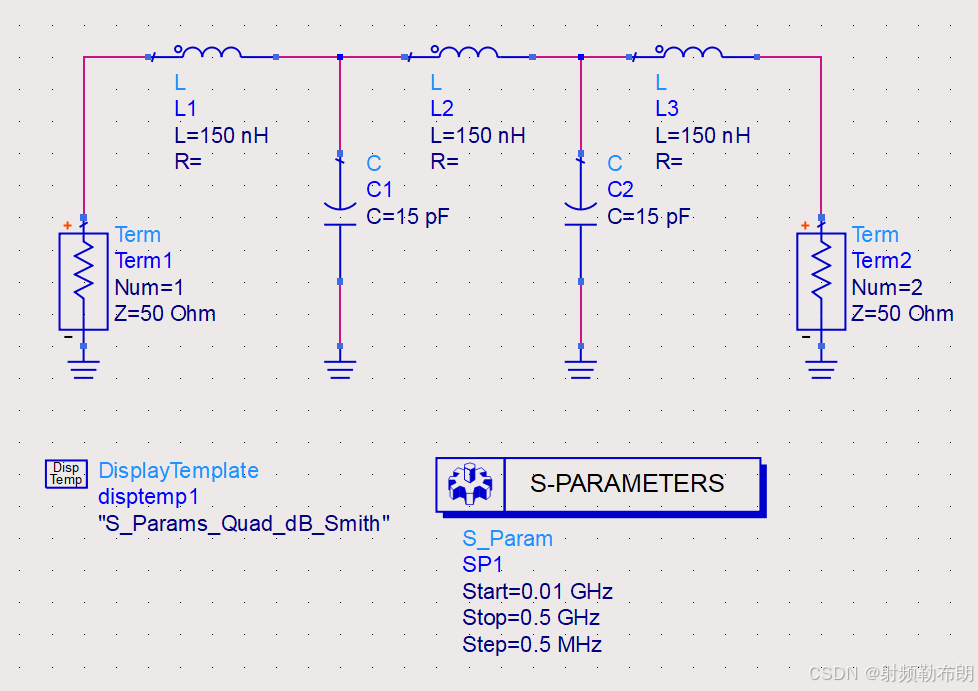

1、先后完成workspace以及电路原理图文件夹的建立。调出S参数仿真模板，完成电路原理图的绘制，并完成电路初始参数和S参数仿真控件参数的设置。

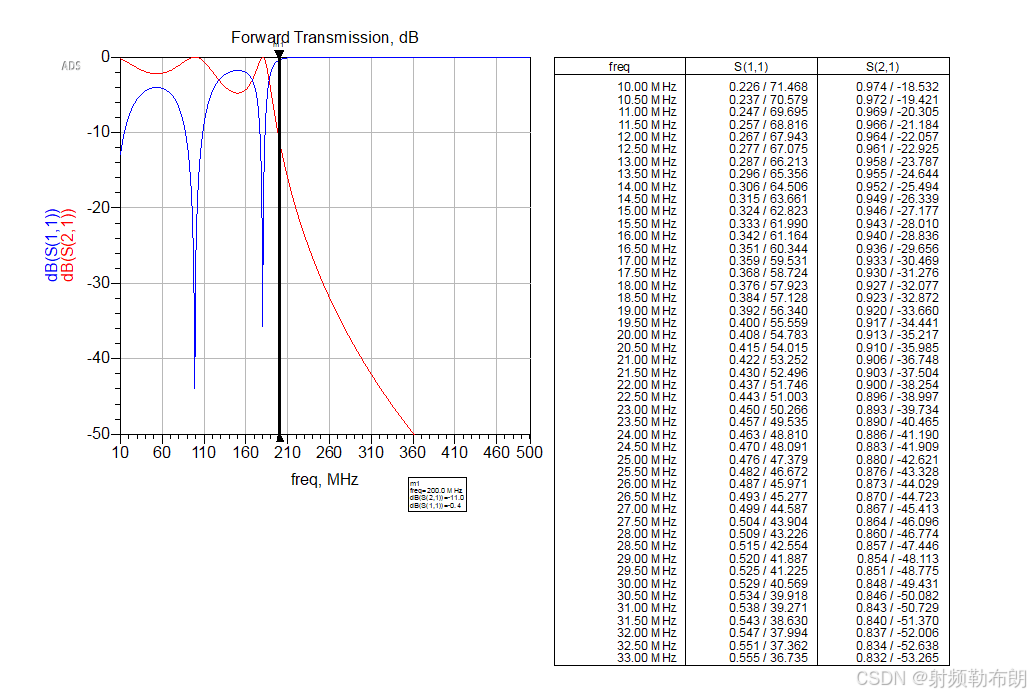

2、对初始电路原理图进行S参数仿真，将S11,S21的结果图表调出，在合适出放置Mark点，仿真结果呈现如下。仿真结果窗口可以保持不关，缩小即可。

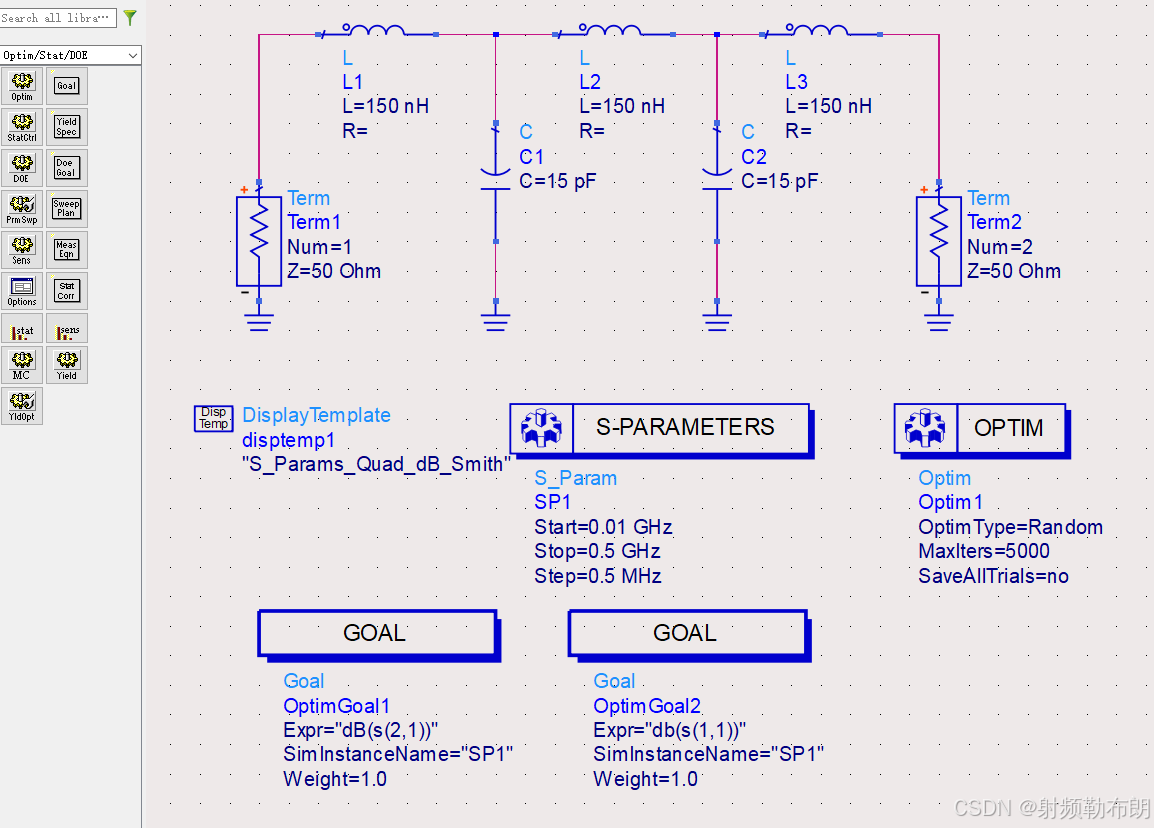

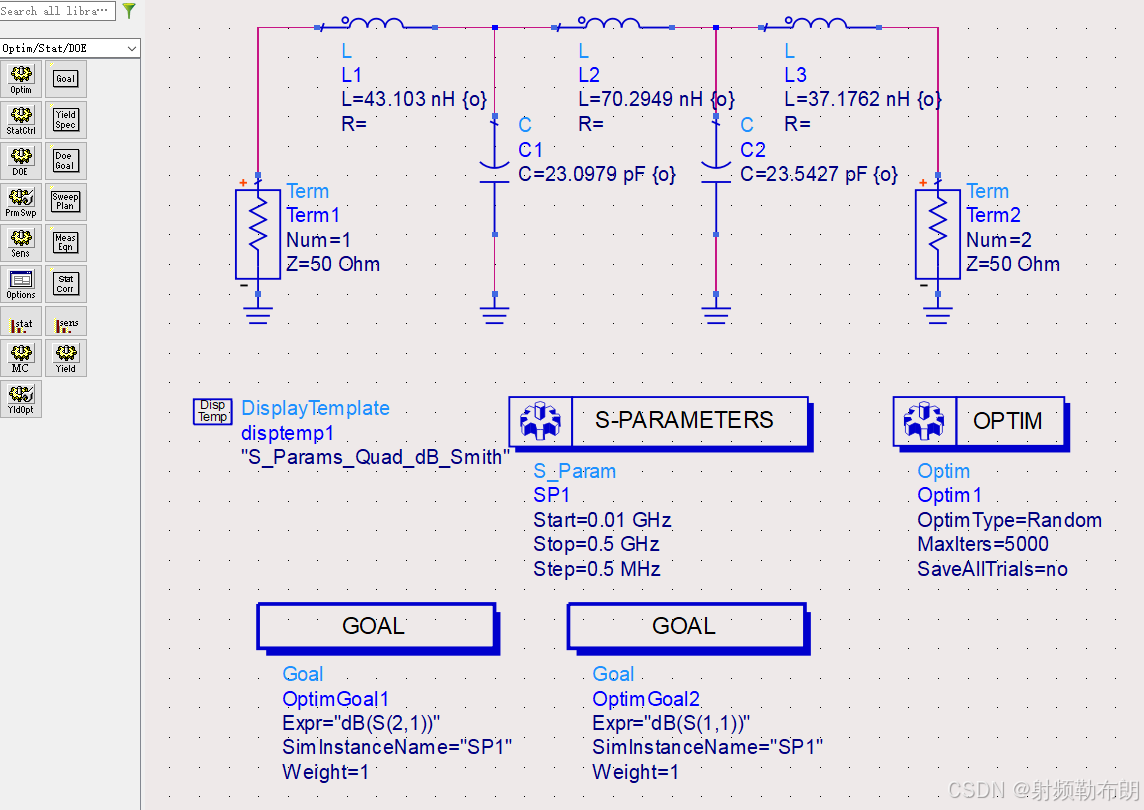

3、在原理图界面左侧的面板中，找到并选择“Optim/Stat/DOE”选项，分别将一个“Optim”控件和两个“Goal”组件放置在原理图中。

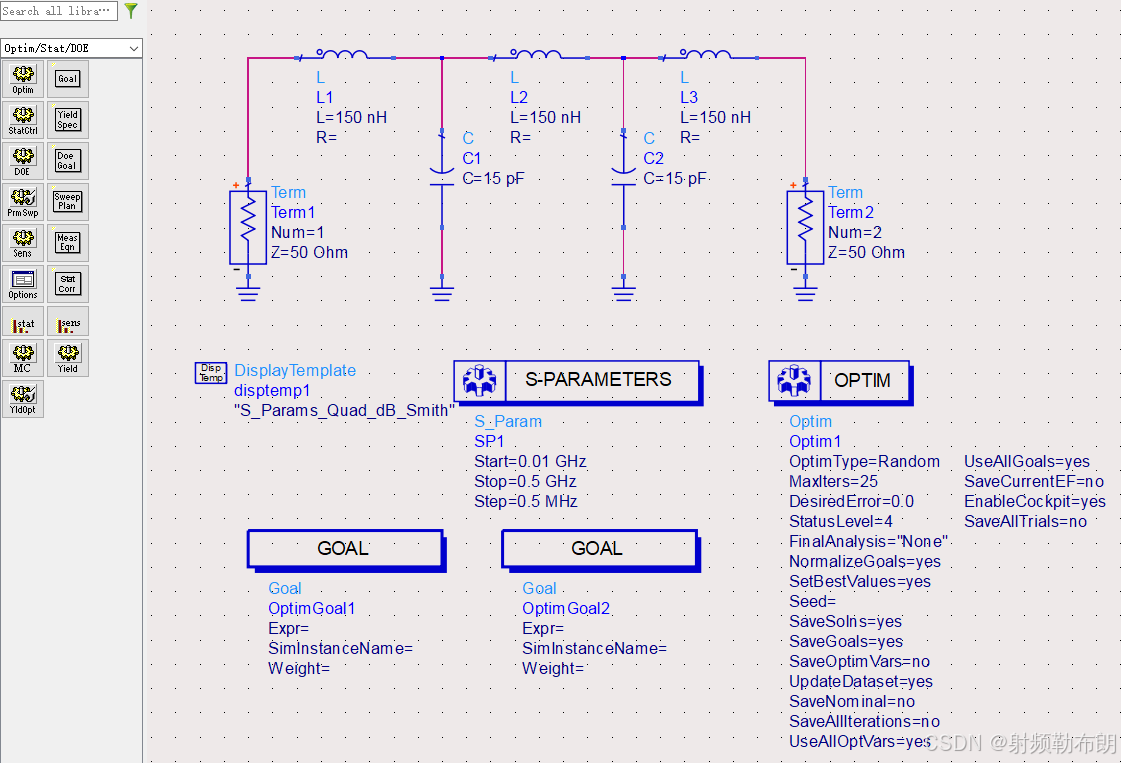

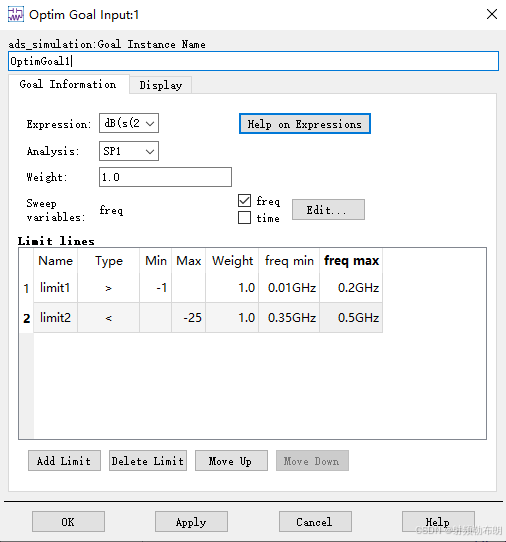

4、点击"OptimGoal1"组件，如下图分别设置“Expression”、“Analysis”参数，勾选“freq”。在窗口下方设置好条件限制（在各段频段，S21的参数分别要大于多少、小于多少）。注意：频率单位需手动输入，Expression处S21参数的写法建议为dB(S(2,1))，不规范会在优化时报错。

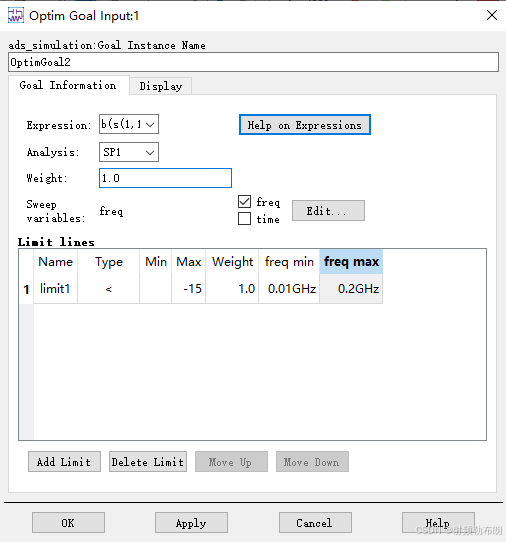

5、点击"OptimGoal2"组件，如下图分别设置“Expression”、“Analysis”参数，勾选“freq”。在窗口下方设置好条件限制（在各段频段，S11的参数分别要大于多少、小于多少）。注意：频率单位需手动输入，Expression处S11参数的写法建议为dB(S(1,1))，不规范会在优化时报错。

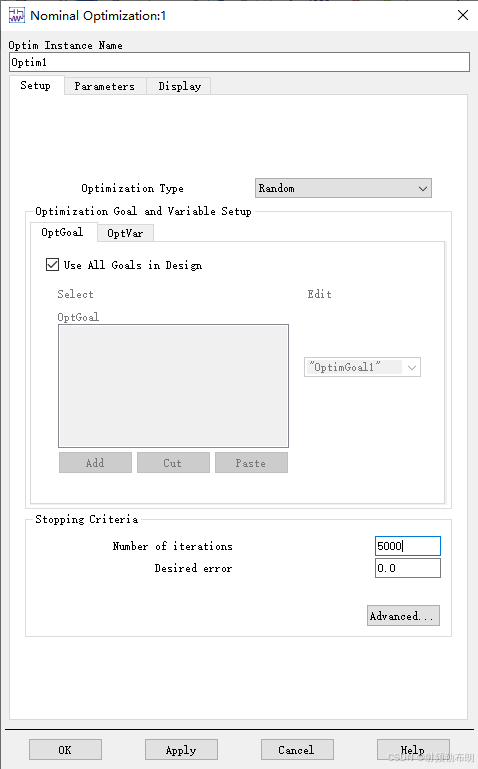

6、设置“Optim”控件的参数，只需要选择优化类型“Optimization Type”以及设置迭代次数“Number of iterations”即可

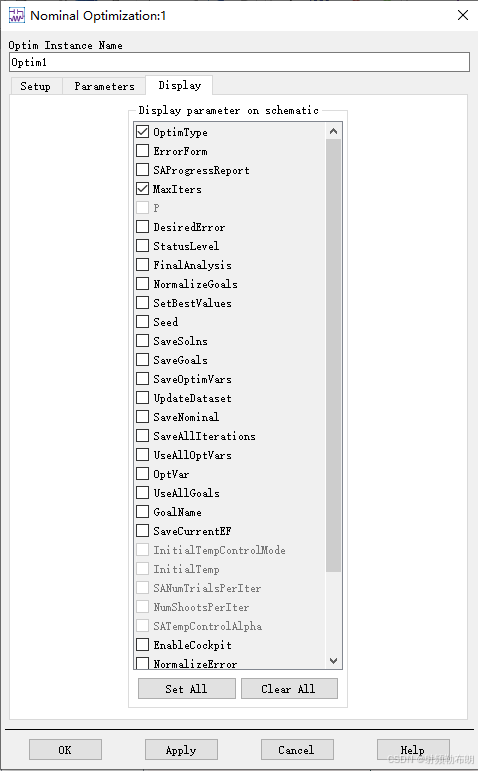

7、接上，在“Nominal Optimization:1”窗口中的"Display"栏可以选择控件需要显示的部分。

8、此时就完成了电路参数和仿真控件参数的设置。

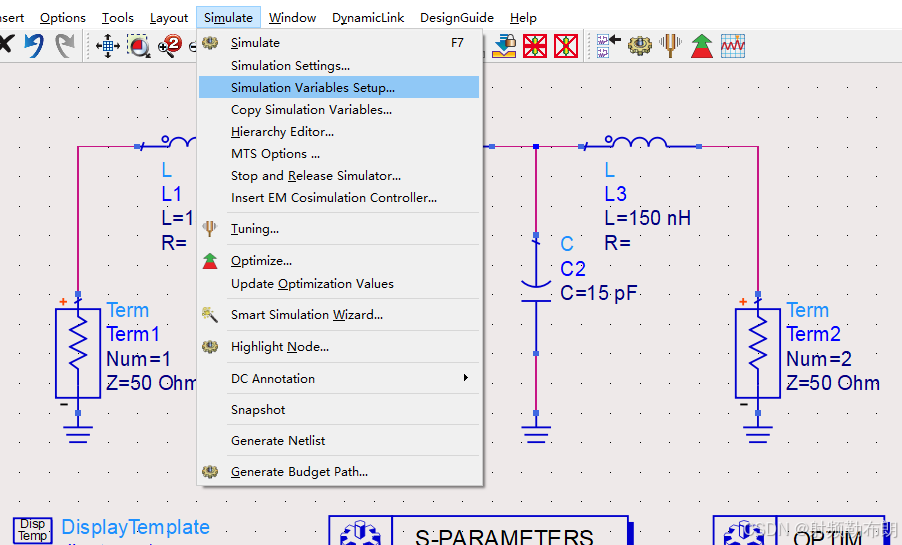

9、在原理图主界面，开始进行将器件参数作为优化变量的操作。在原理图主界面上方工具栏依次选择Simulate——>Simulation Variables Setup...

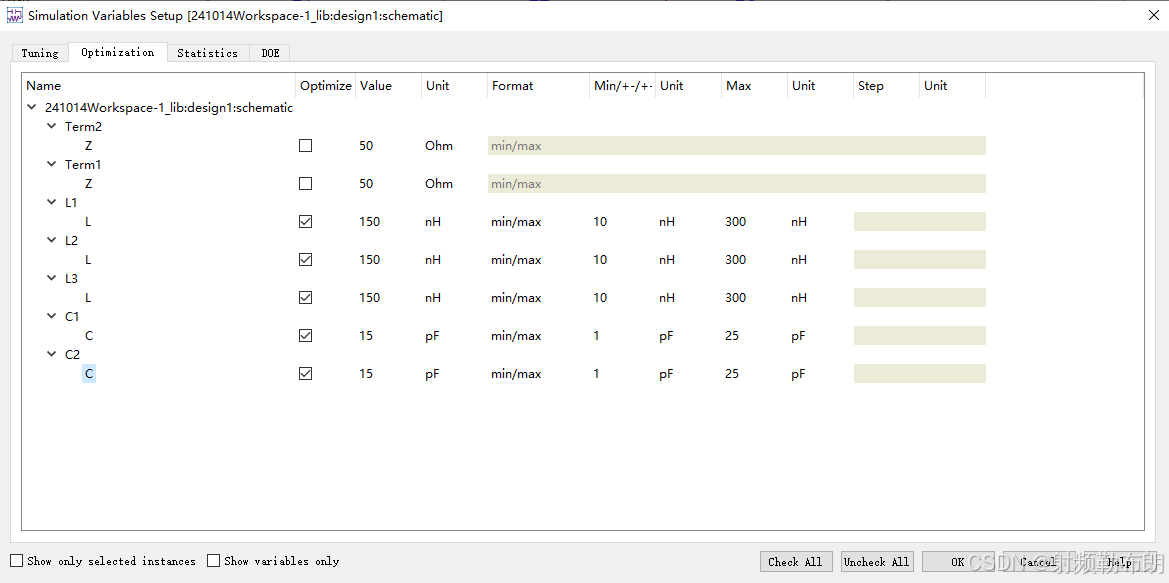

10、在弹出设置窗口中选择“Optimization”栏，依次勾选需要设置成变量的器件，并对其变化范围进行设置。

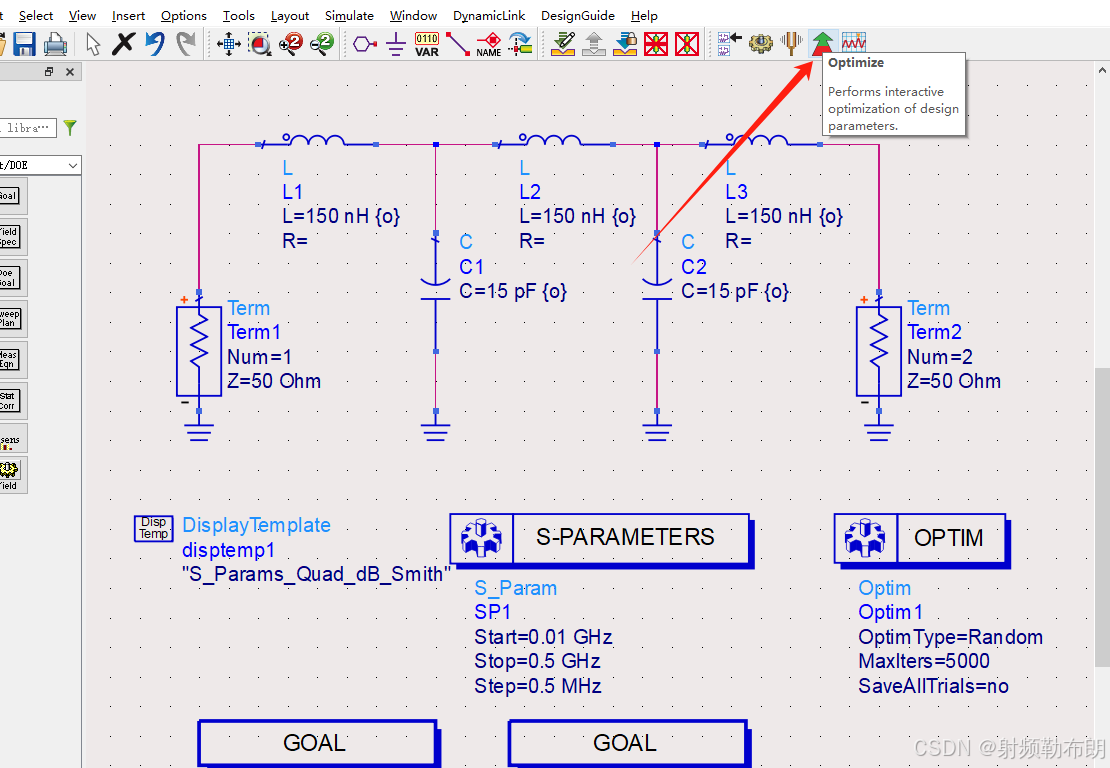

11、回到原理图主界面，点击"Optimize"，开始进行优化仿真。

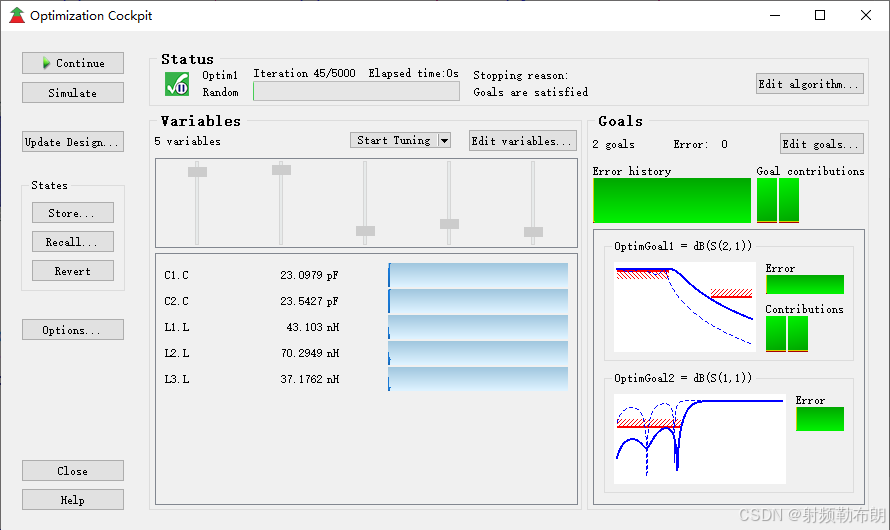

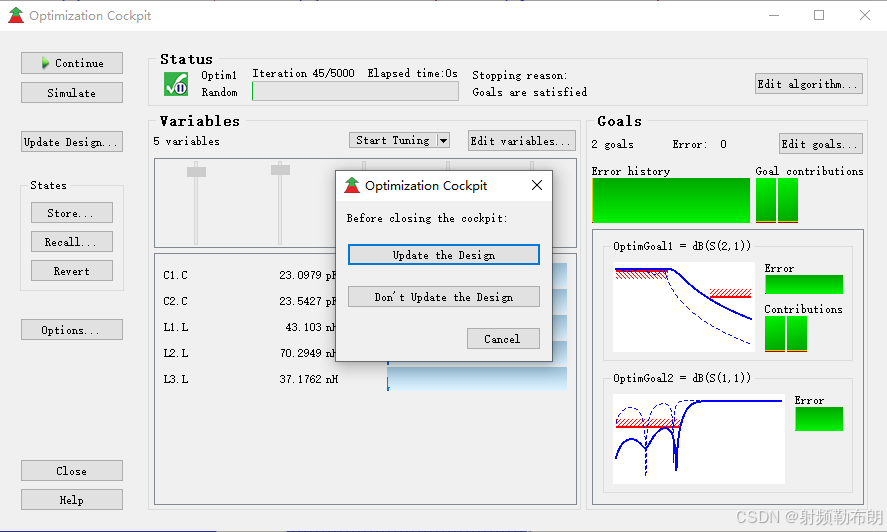

12、进行优化仿真会弹出“Optimization Cockpit”窗口，在这个窗口中可以观察到优化的过程。

13、如果遇到报错停止，可以观察是否时器件参数范围设置太小，优化已到上限。如果是这个原因可以点击“Edit variables”,在弹出的窗口中进行范围再设置。

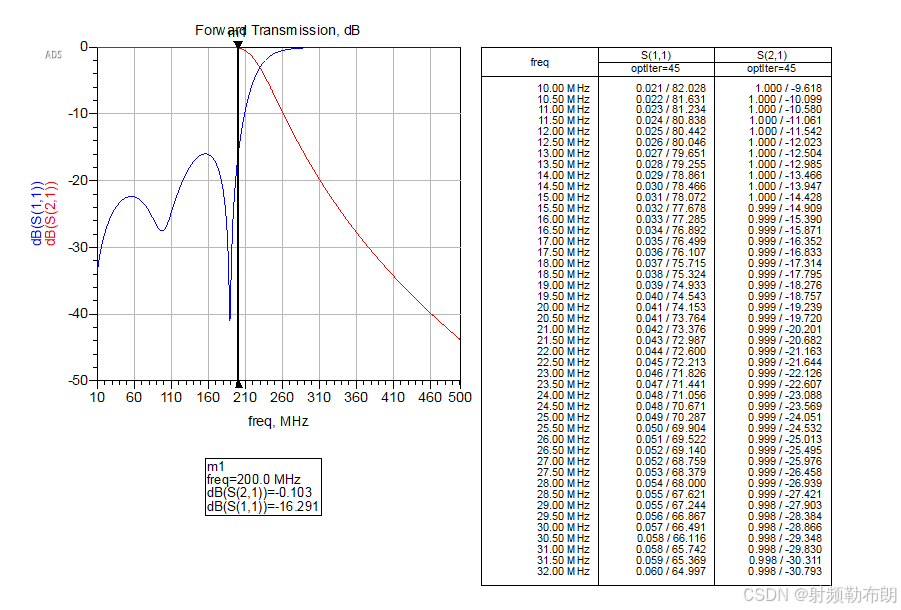

13、达到优化目标后，会自动弹出新的仿真结果窗口，可对指标进行观察。

14、确认无误后，点击“Close”会弹出是否更新原理图提醒窗口，根据需要进行选择。

15、选择更新原理图后，会发现原理图已经更新至优化后的参数

16、恭喜完成练习。
