带通滤波器ADS仿真

带通滤波器ADS仿真

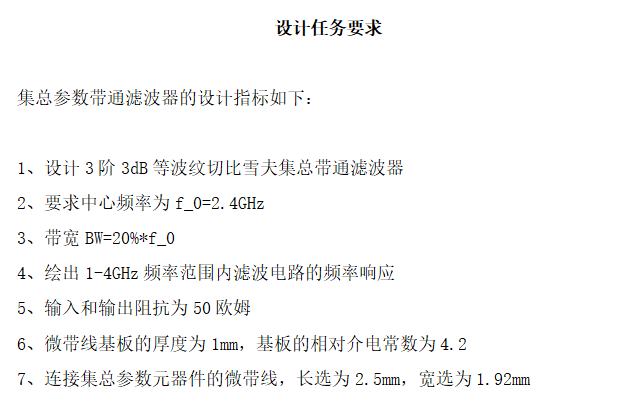

以下是我的设计指标：



方法一：用设计导向完成

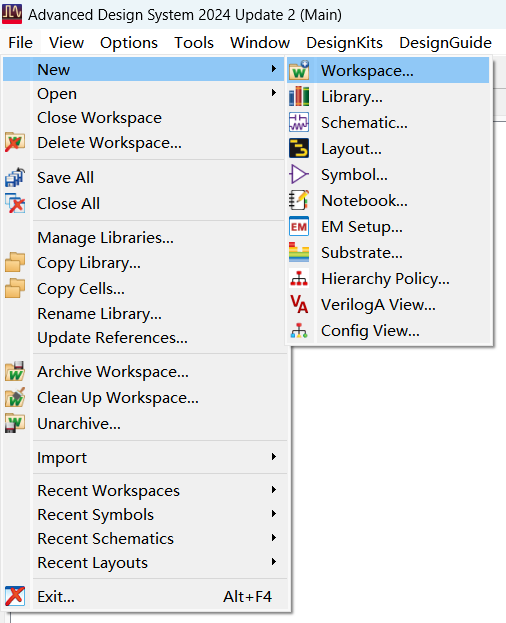

创建一个新的工程，保存到你创好的专门的文件夹

创建一个新的工程

打开原理图，点击设计导向，选择Filter

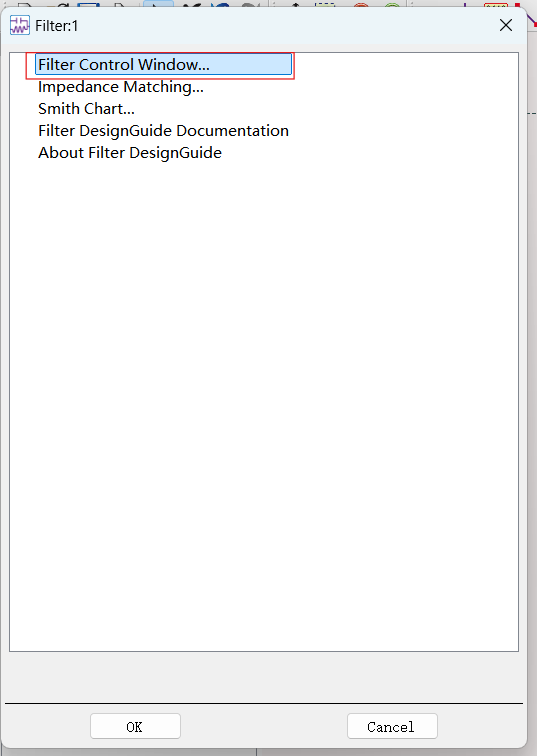

点击Filter Control Window...

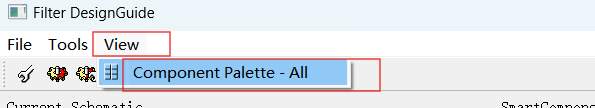

点击view->Component Palette - All

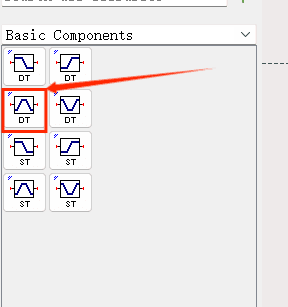

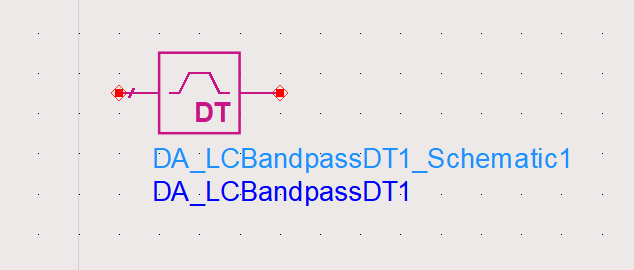

选择带通

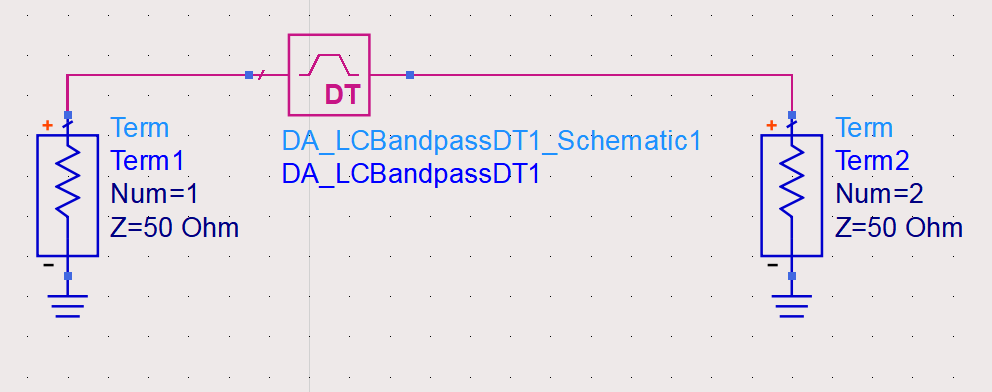

添加term组件

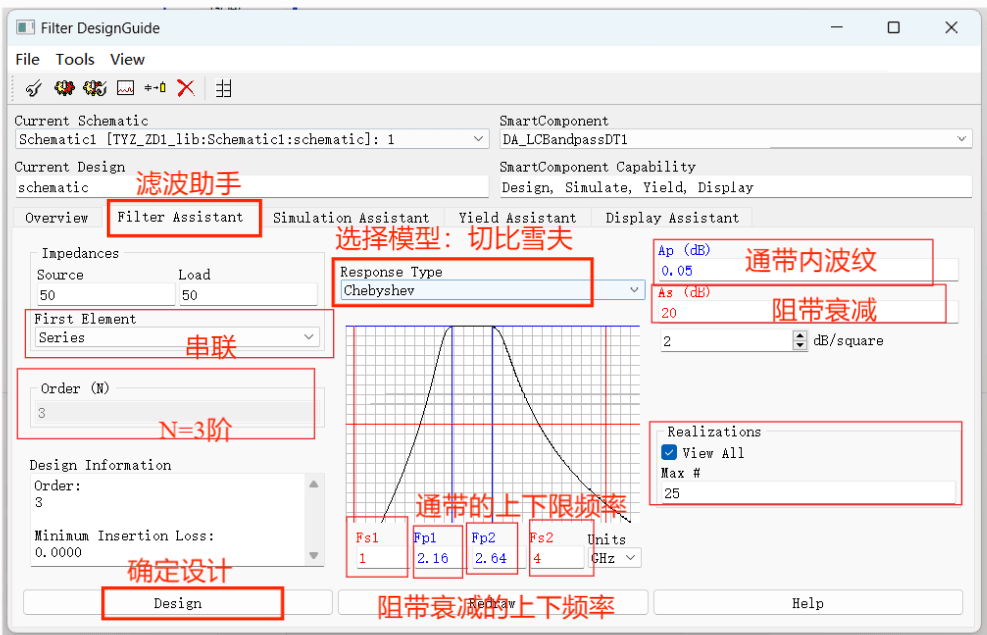

设置带通参数，根据你想设计的去设置

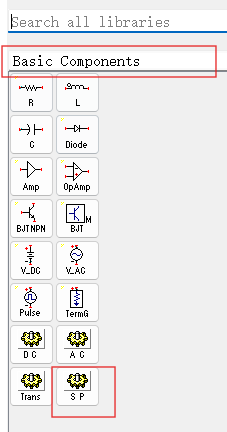

选择SP组件

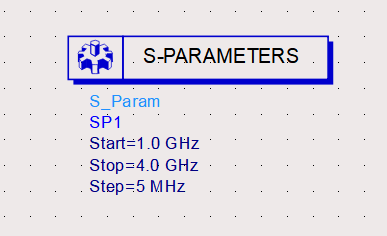

设置SP组件的频率范围，和步进量

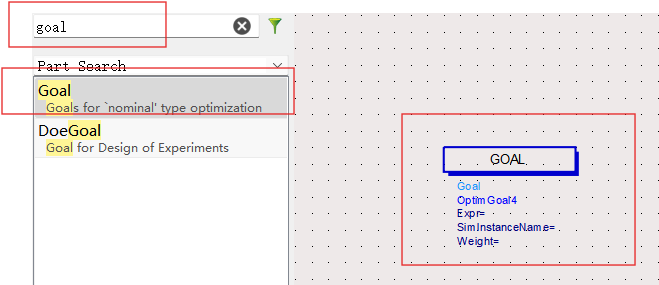

选择目标组件GOAL

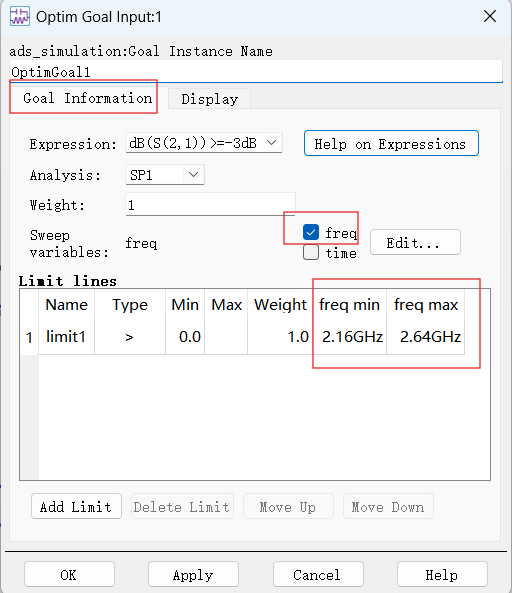

写入目标，设置目标关联的仿真控制器和权重

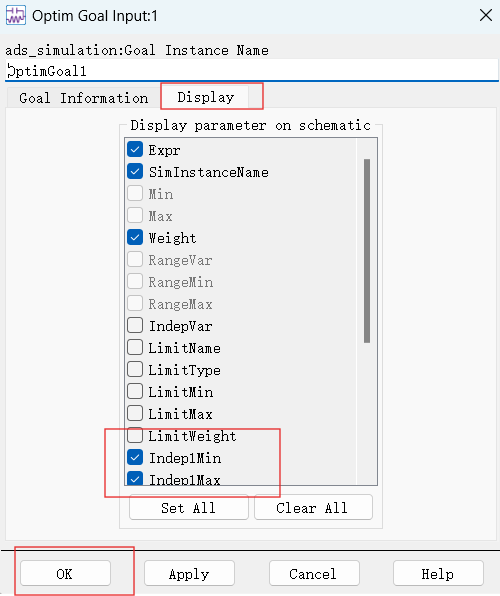

双击GOAL

勾选

根据你想设计的设置指标，得到：

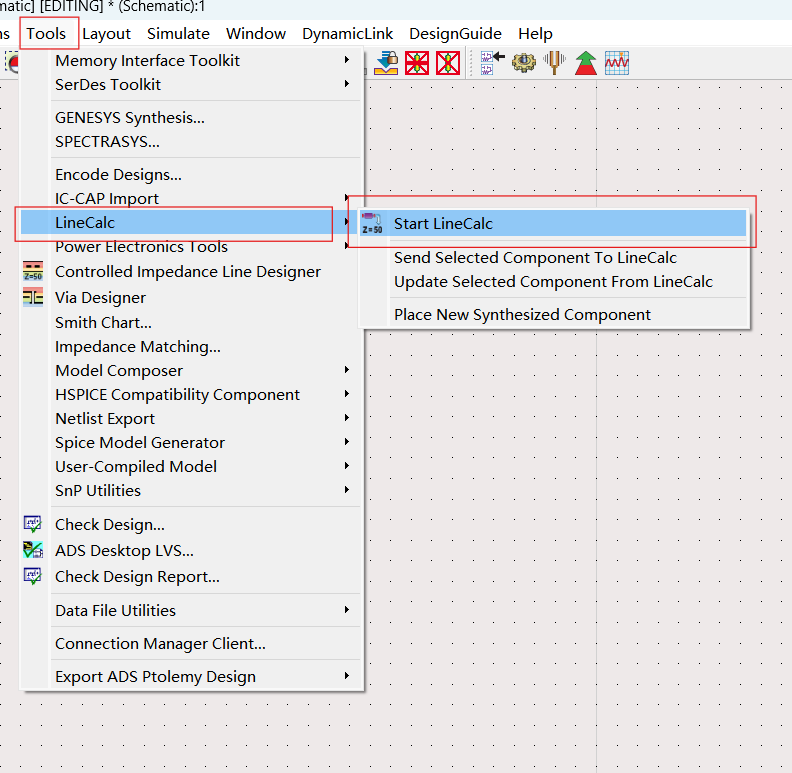

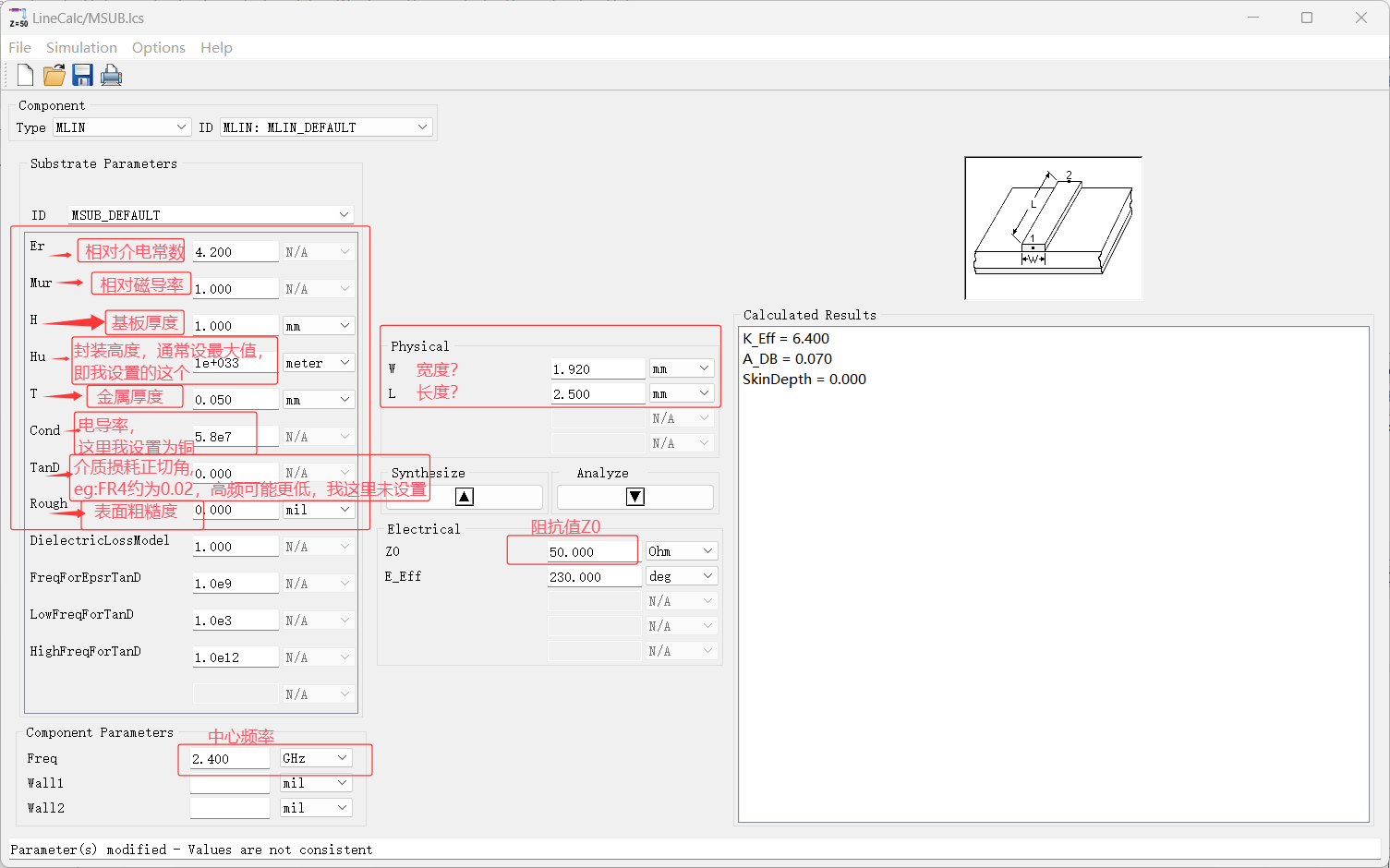

选择tool，设置材料参数：

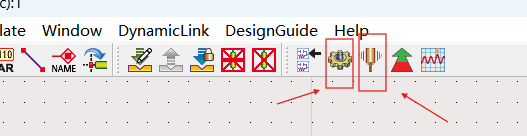

点击模拟（Simulate）或者运行（turning），即下面两个图标：

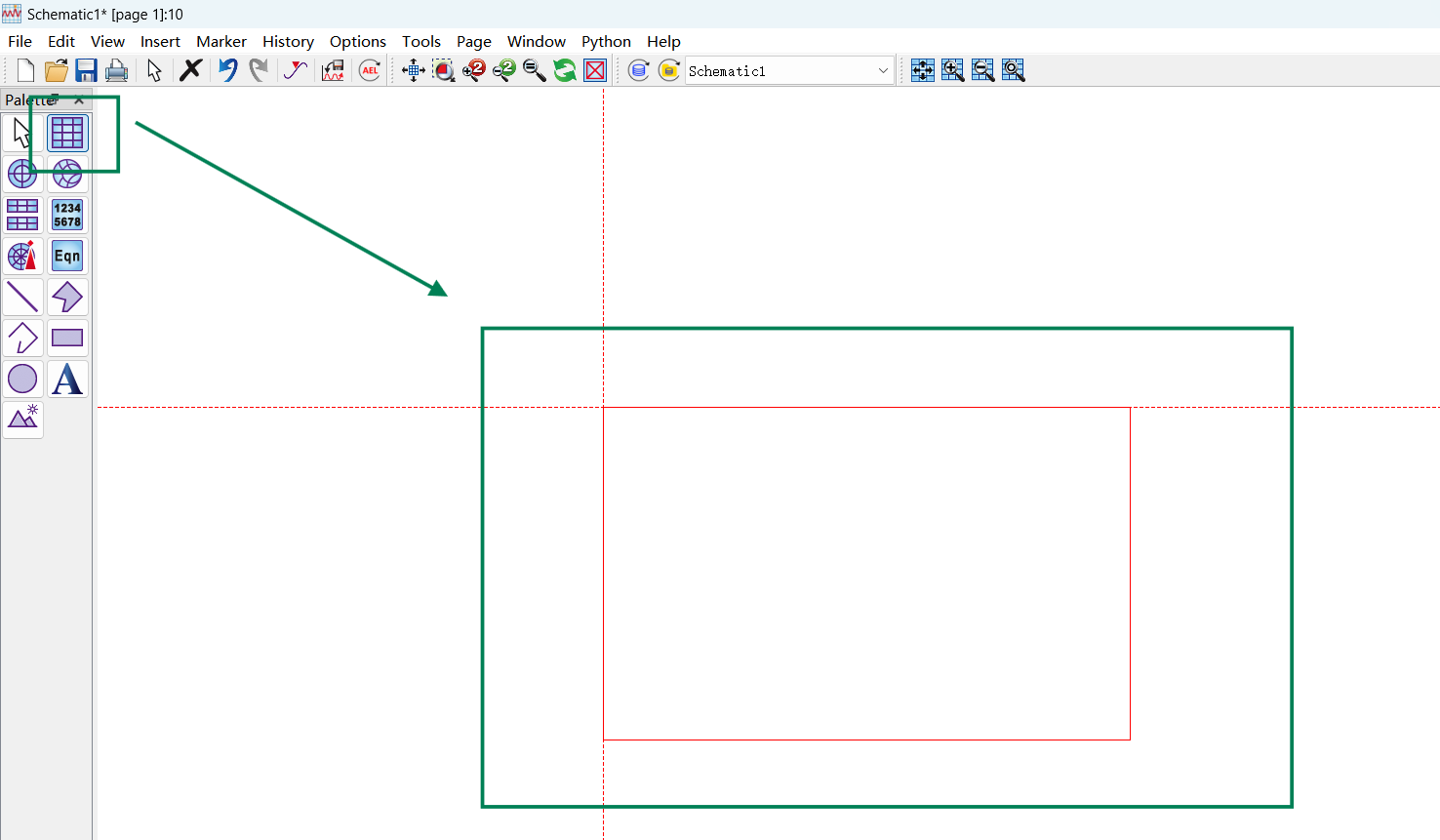

点击十二宫格图标，在空白处左击鼠标

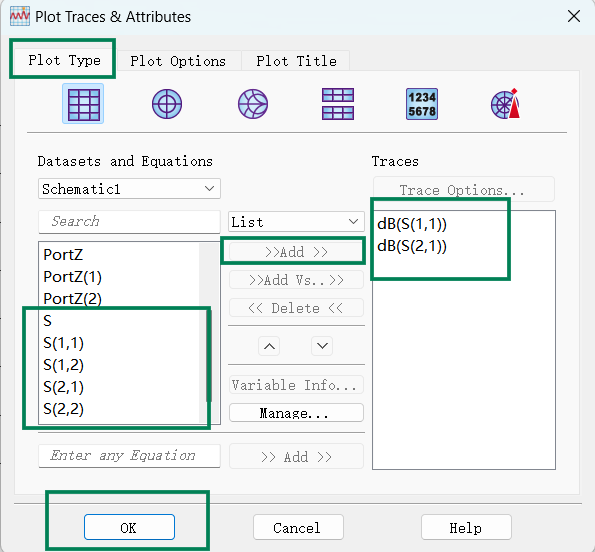

选择参数，这里我选择的是S参数中的S11和S21

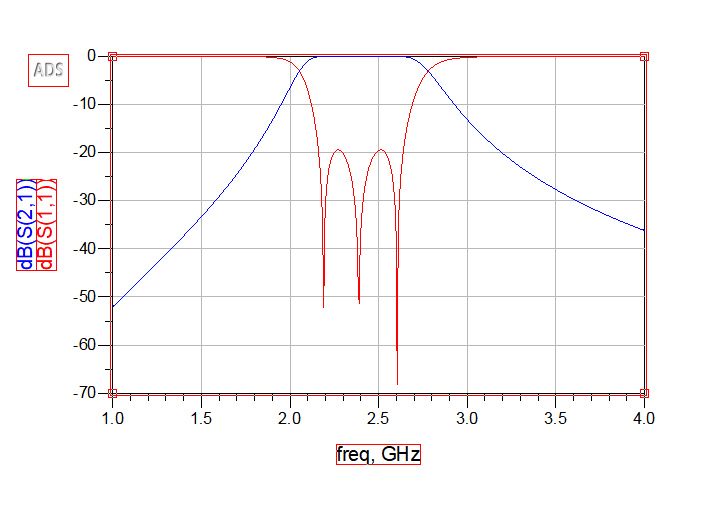

得到：

这样就完成了。

我的仿真图还没有优化，仅供参考。





方法二：自己计算、绘制、调试

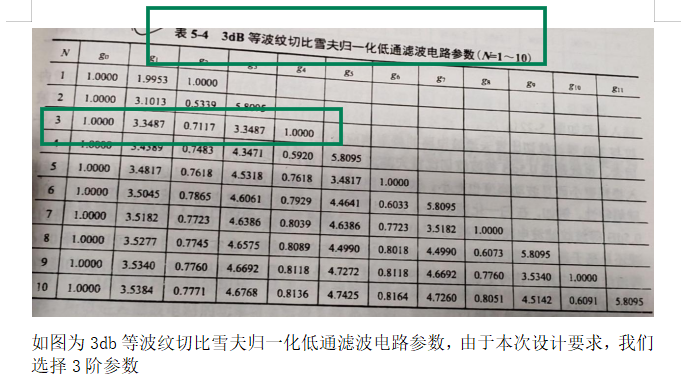

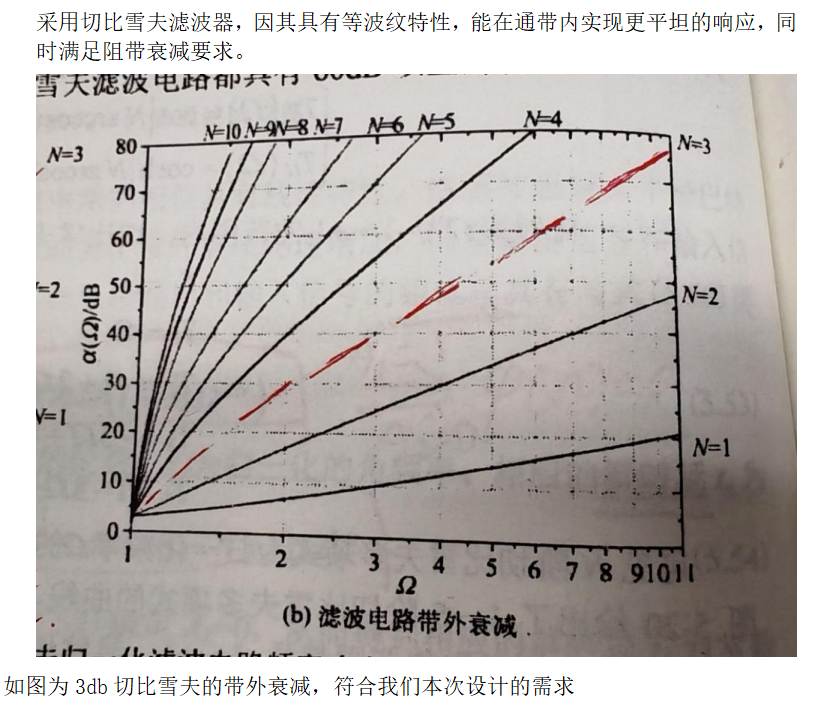

根据N=3，可以得到参考数值：

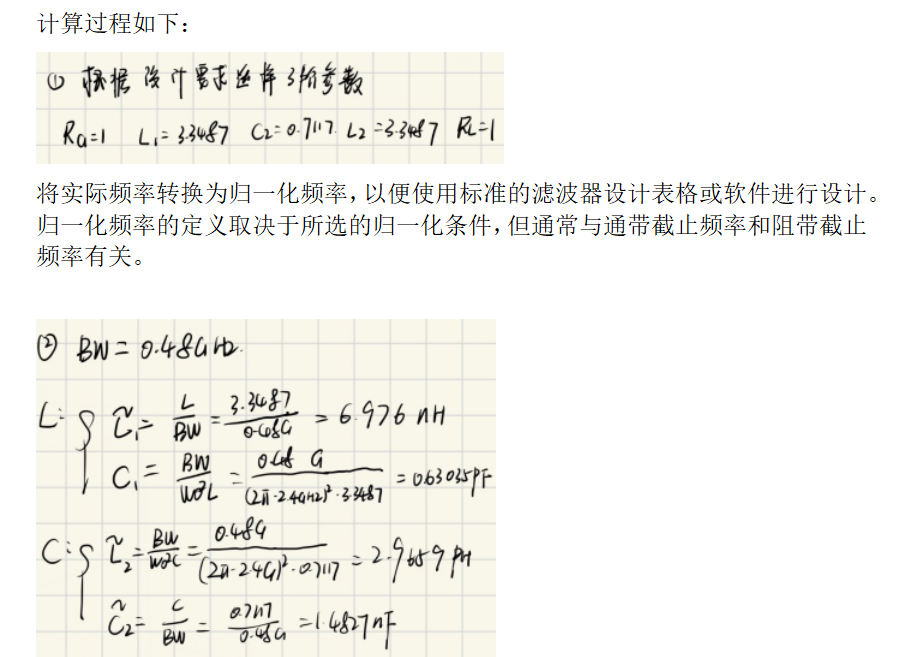

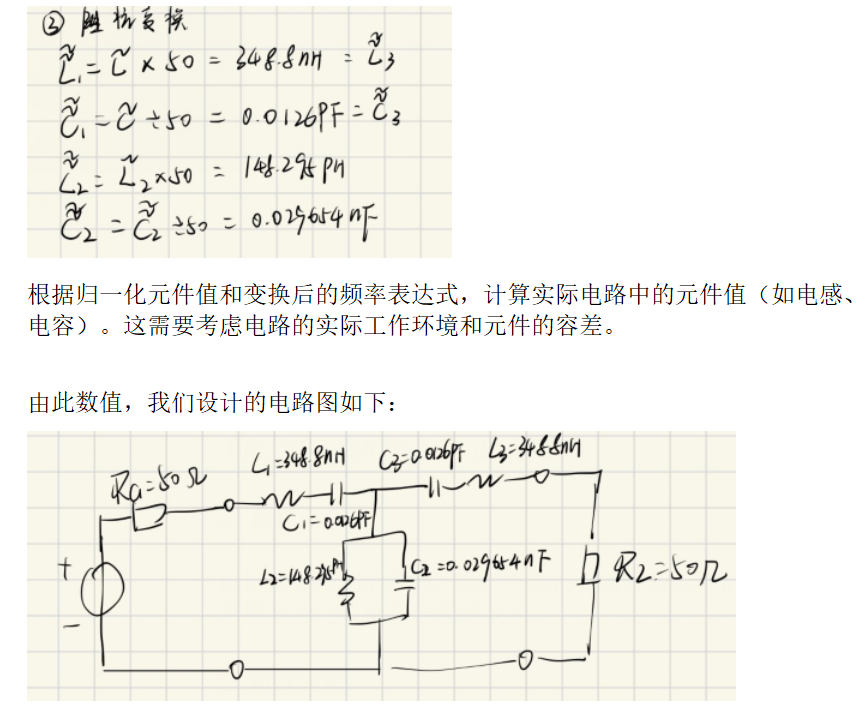

将低通滤波器原型通过频率变换转换为带通滤波器

根据计算得到的参数，选择合适的集总参数元件值（如电感、电容），并考虑微带线的特性阻抗和传输线效应。

使用ADS（Advanced Design System）等仿真软件进行电路仿真，验证滤波器的频率响应是否符合设计要求。

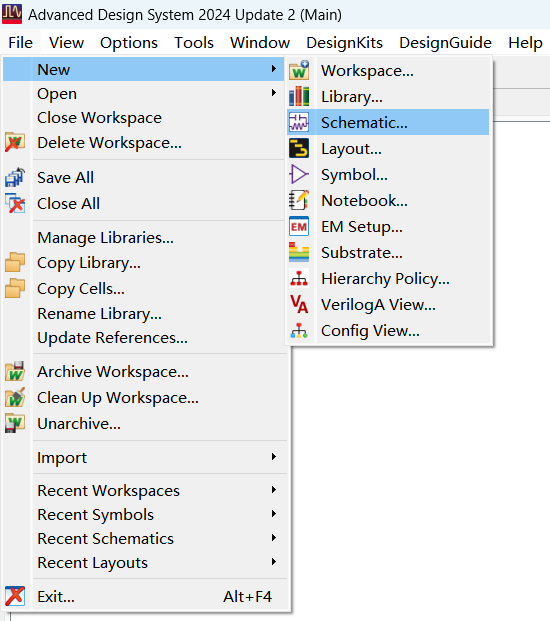

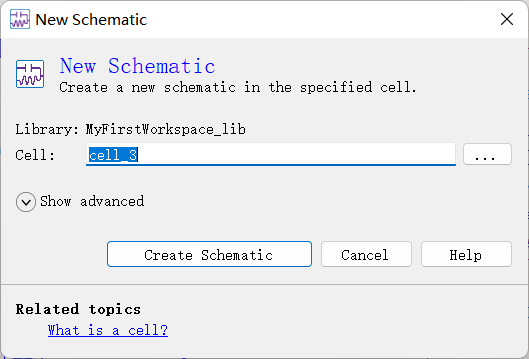

创建新的项目、新的原理图到专门的文件夹：

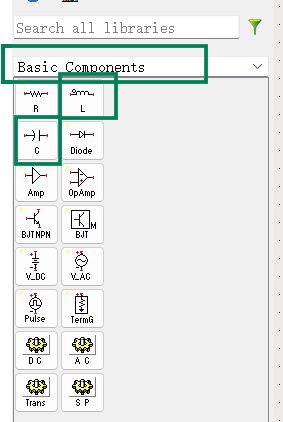

根据计算设计原理图，在原理图中插入集总参数元件（电感、电容），更改参数。

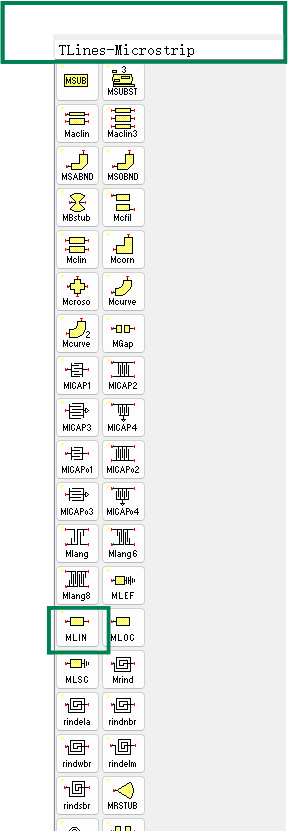

插入微带线模型，按照设计要求设置其长度、宽度、基板参数等。

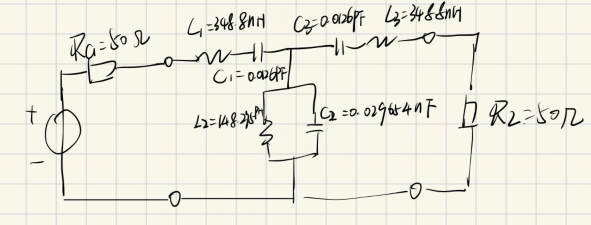

根据设计得到原理图：

插入组件term，SP，GOAL，OPTIM

设置t材料参数

点击模拟（Simulate）或者运行（turning），即下面两个图标：



 点击十二宫格图标，在空白处左击鼠标

选择参数，这里我选择的是S参数中的S11和S21

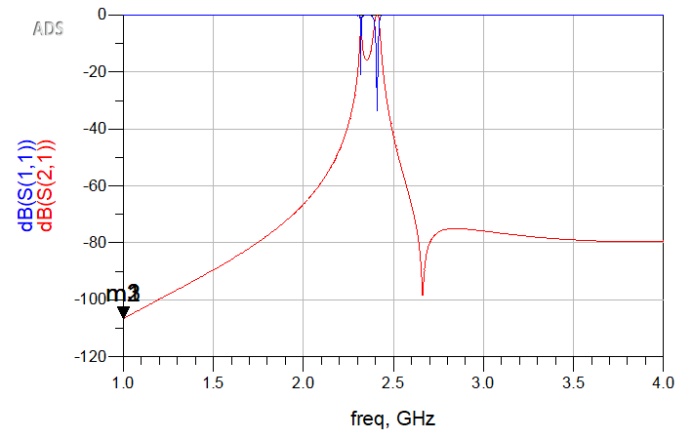

得到仿真图：

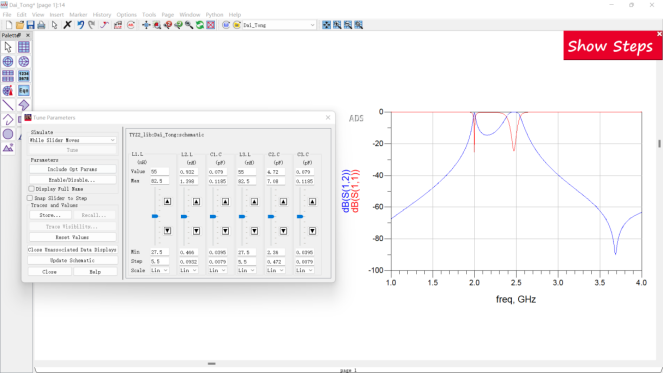

如图可以看到仿真波形图存在一些不完美，如通带的带宽不足，不满足要求，此时需要调整元件值或电路结构，优化滤波器的性能。

经过调整后，波形依旧达不到心理预期，和指标不符，带宽和中心频率均存在不符合要求的情况，同时通带内的衰减波纹过大。

更改为以下图：

运行后：

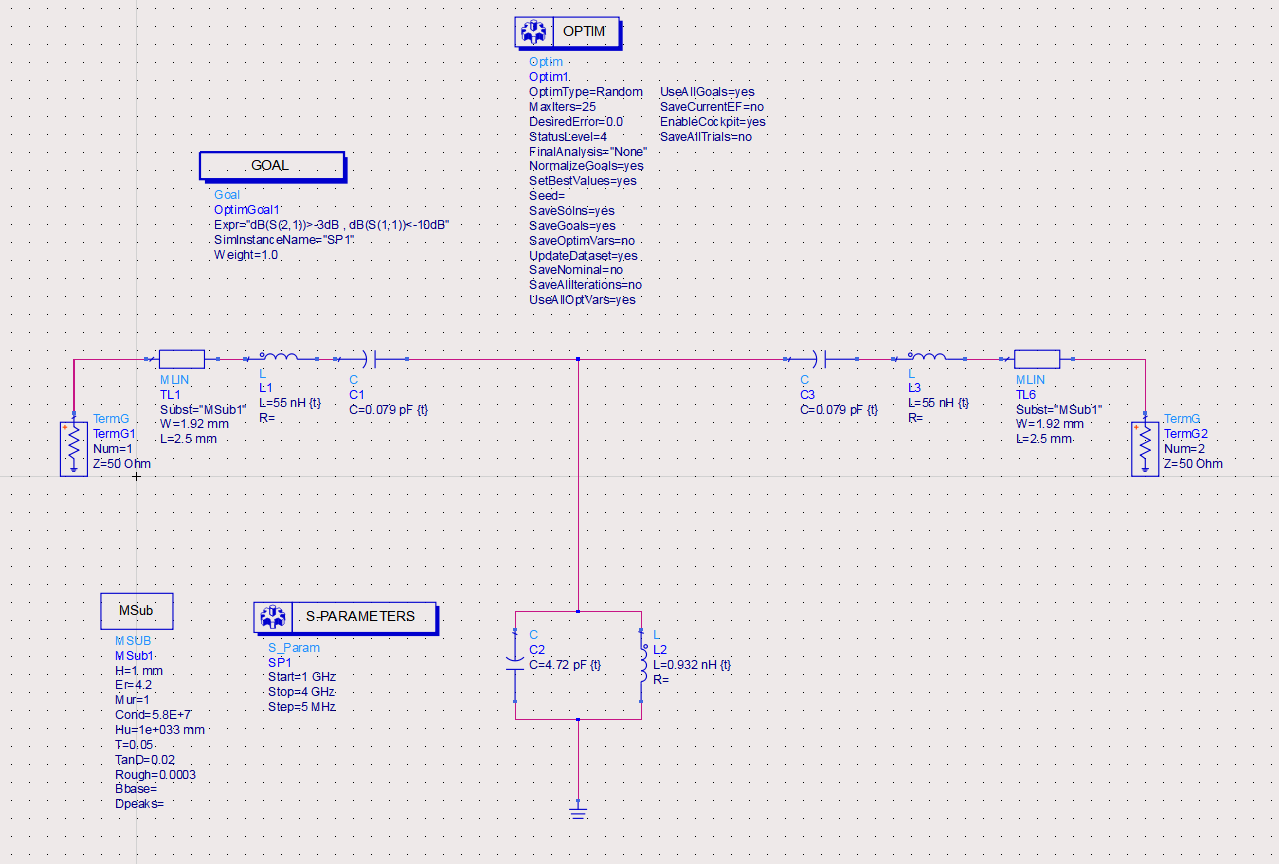

更改原理图：

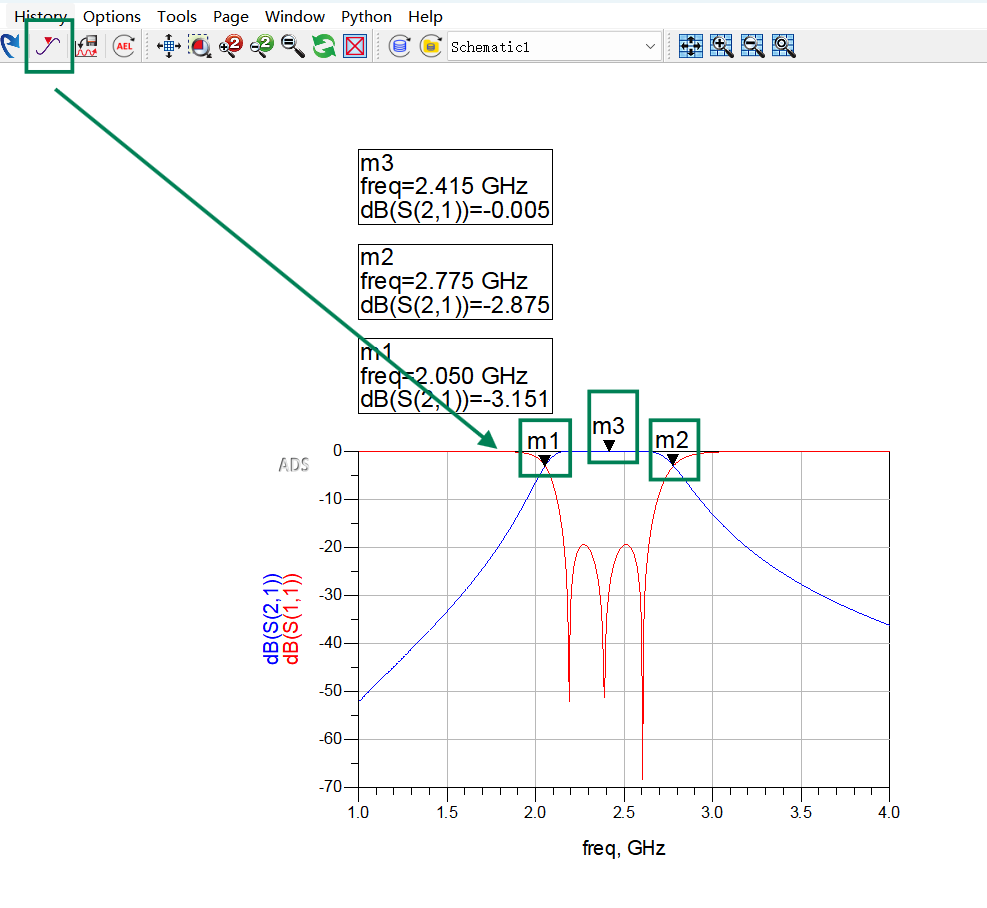

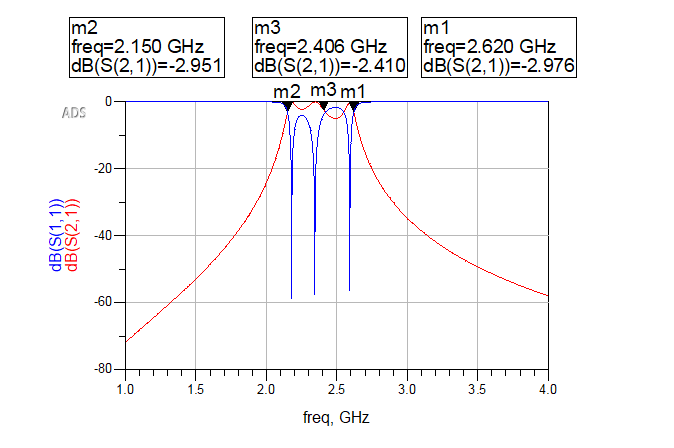

得到：

经过调整后，波形效果明显改善，可以看到等波纹的效果，同时通带内的衰减也在可以接受的范围以内，中心频率在要求的2.4GHZ，通带符合480MHZ，各项指标大致符合要求。

这样就完成了。

我的仿真图还没有优化，仅供参考。
