深入解析 NE555数据手册：功能、特性与应用

NE555 定时器集成电路，凭借其高稳定性和多样化的功能，在电子电路领域占据着重要地位。自问世以来，广泛应用于各类电子产品中，从简单的定时控制到复杂的信号发生系统，都能看到它的身影。下面，将从芯片概述、功能特性、引脚与内部结构、电气特性、应用电路及注意事项等方面对 NE555 进行全面解读。

芯片概述

NE555 由 UNISONIC TECHNOLOGIES CO., LTD 生产，是一款高度稳定的定时器集成电路。它能够在两种主要模式下工作：无稳态（Astable）和单稳态（Monostable）。在单稳态模式下，通过一个外部电阻和一个电容就能精确控制时间延迟；在无稳态模式下，利用两个外部电阻和一个电容，可以精准地控制振荡频率和占空比。这种灵活的工作模式使得 NE555 能够满足各种不同的电路需求。

功能特性

1. 高电流驱动能力：NE555 具备强大的驱动能力，能够输出高达 200mA 的电流，这使得它可以直接驱动一些小型负载，如继电器、LED 灯等，无需额外的功率放大电路，简化了电路设计。
2. 可调占空比：在无稳态工作模式下，通过调整外部电阻的阻值，可以方便地改变输出信号的占空比，满足不同应用场景对信号波形的要求。例如，在电机调速、脉冲宽度调制（PWM）等领域，可调占空比的特性发挥着关键作用。
3. 广泛的定时范围：其定时范围极广，从微秒到小时不等。这一特性使得 NE555 适用于各种对定时精度和时长要求不同的应用，无论是短时间的脉冲生成，还是长时间的定时控制，它都能出色完成任务。
4. 快速关断时间：关断时间小于 2μs，这意味着 NE555 能够快速响应外部信号的变化，及时停止输出，保证电路的稳定性和可靠性，尤其在一些对响应速度要求较高的电路中，这一特性至关重要。
5. 双模式工作：既可以工作在无稳态模式，作为振荡器产生连续的脉冲信号；也可以工作在单稳态模式，实现精确的定时控制，为电路设计提供了极大的灵活性。

引脚与内部结构

1. 引脚配置：NE555 采用 DIP - 8 和 SOP - 8 两种封装形式，共有 8 个引脚。1 脚为接地（GND），为芯片提供电气参考地；8 脚是电源正极（Vcc），为芯片供电。2 脚是触发引脚（Trigger），用于启动单稳态模式或影响无稳态模式下的信号变化；7 脚为放电引脚（Discharge），在电容充放电过程中起到关键作用。3 脚是输出引脚（Output），输出定时或振荡产生的信号；6 脚是阈值引脚（Threshold），用于检测电容电压，判断是否达到设定阈值。4 脚为复位引脚（Reset），低电平有效，可强制芯片复位，使输出为低电平；5 脚是控制电压引脚（Control Voltage），可以通过外接电压来改变芯片内部比较器的参考电压，进而调整芯片的工作特性。
2. 内部结构：NE555 内部主要由两个比较器、一个 RS 触发器、一个放电晶体管和一些电阻分压器组成。电阻分压器将电源电压 Vcc 分压，为两个比较器提供参考电压，分别为 2/3Vcc 和 1/3Vcc。当阈值引脚（6 脚）的电压高于 2/3Vcc 时，上比较器输出高电平，使 RS 触发器复位，输出为低电平，同时放电晶体管导通；当触发引脚（2 脚）的电压低于 1/3Vcc 时，下比较器输出高电平，使 RS 触发器置位，输出为高电平，放电晶体管截止。这种内部结构设计是 NE555 实现各种功能的基础。

电气特性

1. 绝对最大额定值：NE555 的电源电压（Vcc）最大值为 16V，超过这个电压可能会损坏芯片；功率耗散（PD）最大为 600mW，在使用过程中需要注意芯片的散热，避免因功率过大导致芯片过热损坏。结温（TJ）最高可达 + 125℃，工作温度范围是 - 20℃至 + 85℃，存储温度范围为 - 40℃至 + 150℃。在实际应用中，必须确保芯片在这些额定值范围内工作，以保证其正常性能和可靠性。
2. 电气参数：在不同的电源电压和负载条件下，NE555 的电气参数有所不同。当 Vcc = 5V 且 RL = ∞时，电源电流（ICC）最小值为 3mA，典型值为 6mA；当 Vcc = 15V 且 RL = ∞、R = 1kΩ - 100kΩ 时，电源电流最小值为 7.5mA，典型值为 15mA。单稳态模式下的初始精度（ACCUR）最小值为 1.0%，典型值为 3.0%；无稳态模式下初始精度最小值为 2.25%。在温度漂移方面，单稳态模式下，当电容 C = 0.1μF 时，温度漂移（Δt/ΔT）为 50ppm/℃，无稳态模式下为 150ppm/℃ 。此外，NE555 的阈值电压、触发电压、复位电压等参数也会随着电源电压的变化而改变，在设计电路时需要充分考虑这些因素。

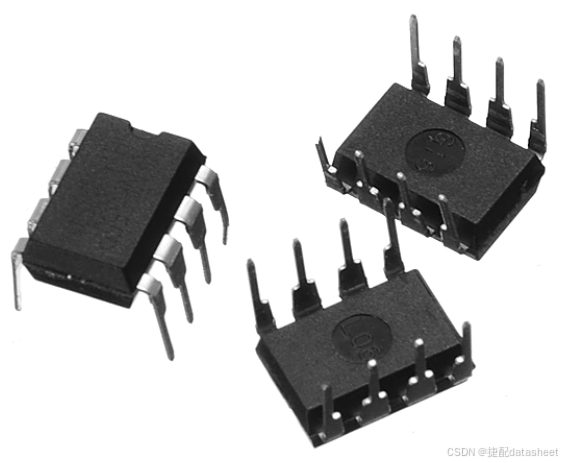

NE555

应用电路

1. 无稳态模式应用：在无稳态模式下，NE555 的 6 脚（阈值引脚）和 2 脚（触发引脚）连接在一起，4 脚（复位引脚）接电源正极（Vcc）。外部电容 C1 通过 RA 和 RB 充电，放电则通过 RB 进行。当 C1 充电电压高于 2/3Vcc 时，芯片内部的放电晶体管导通，C1 开始放电；当 C1 放电电压低于 1/3Vcc 时，放电晶体管截止，C1 又开始充电。如此循环，产生连续的脉冲信号。根据公式，充电时间 t1 = 0.693 (RA + RB) C1，放电时间 t2 = 0.693RB*C1，总周期 T = t1 + t2 = 0.693 (RA + 2RB)*C1，振荡频率 f = 1/T = 1.44/((RA + 2RB)*C1)，占空比 D.C. = t2/T = RB/(RA + 2RB) 。这种模式常用于产生方波信号，可应用于时钟发生器、音频振荡器等电路中。
2. 单稳态模式应用：在单稳态模式下，NE555 通常由一个触发信号启动。当触发引脚（2 脚）的电压低于 1/3Vcc 时，芯片输出高电平，同时电容 C1 开始充电。当 C1 充电电压高于 2/3Vcc 时，芯片输出低电平，电容 C1 通过放电引脚（7 脚）放电。单稳态模式的定时时间主要由外部电阻 R 和电容 C 决定，定时时间 t = 1.1RC。这种模式常用于定时控制电路，如自动感应灯的定时熄灭、电机的定时运转等。

注意事项

1. 参数选择：在设计电路时，需要根据具体的应用需求选择合适的外部电阻和电容值。同时，要考虑电阻和电容的精度、温度系数等因素，以确保 NE555 能够稳定工作，达到预期的定时精度和频率要求。
2. 散热问题：由于 NE555 在工作过程中会消耗一定的功率，尤其是在高电流驱动或长时间工作的情况下，芯片可能会发热。因此，需要注意芯片的散热，可以通过增加散热片或优化电路板布局等方式来降低芯片温度，保证其正常工作。
3. 应用场景限制：NE555 不适合用于生命支持设备等对可靠性要求极高的场合，因为一旦芯片出现故障，可能会导致严重的后果。在使用 NE555 时，应严格按照产品规格书中的参数和要求进行设计，避免超过额定值使用，以免造成设备故障。

NE555 定时器集成电路以其丰富的功能、稳定的性能和广泛的应用场景，成为电子工程师们不可或缺的工具。无论是初学者还是资深的电子技术人员，都能从 NE555 的应用中获得启发，创造出各种实用的电子电路。
