AD19绘制PCB飞线不见了，如何弄回来？

最新推荐文章于 2024-05-22 11:10:20 发布
最新推荐文章于 2024-05-22 11:10:20 发布
阅读量1.9w 收藏 61
点赞数 25
分类专栏： AD
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/CaoMei_HuaCha/article/details/104820281
版权

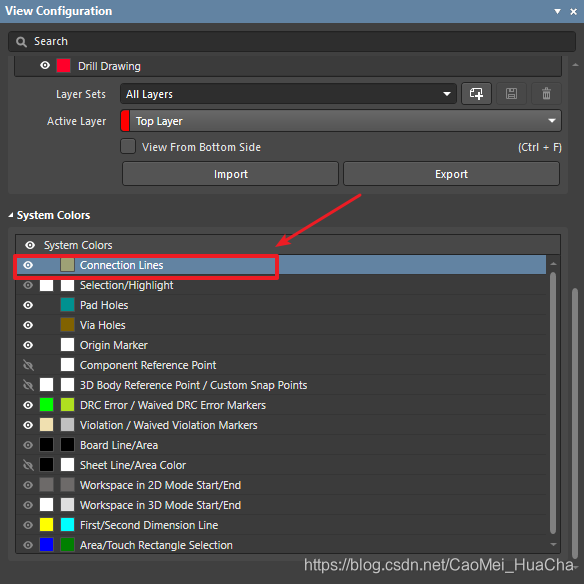

一：英文输入法状态下按快捷键，L，调出层级显示栏，确定下面这个选项是没有被隐藏

二：到PCB栏确定是否选了nets，这个地方如果选择from-to模式，飞线会被隐藏

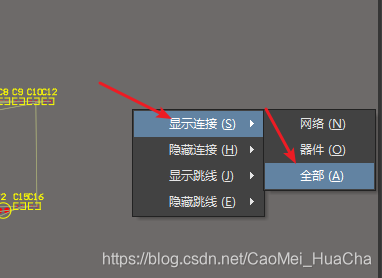

三：按快捷键：N，调出显示全部连线
