在将元器件更新至文件后，我们需要对元器件进行合理摆放以便于布线。我们可能会对着原理图将元器件一个一个根据功能块摆放在一起，如果工程较大，光摆放元器件就要花掉大量时间，有没有简便方法可以批量的将一个功能块的元器件摆放在一起呢？Altium Designer的功能是非常强大的，所以答案是有的。

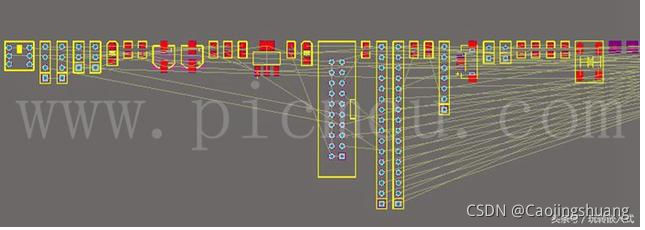

首先来看一下元器件更新至后的效果，如下图。

这时候，元器件批量聚集在一起，如何将元器件快速分类摆放呢？

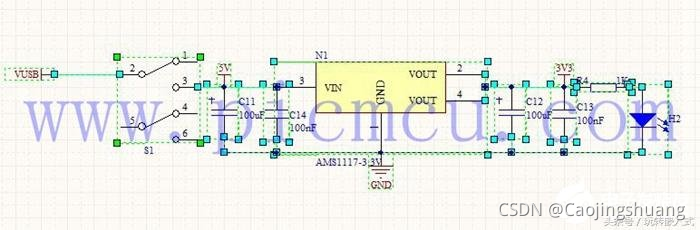

1. 在原理图中将需要摆放在一起的元器件选中，如下图所示。

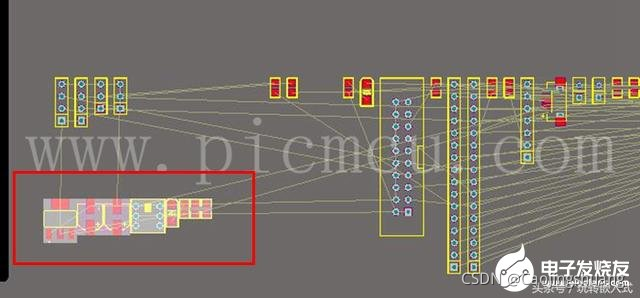

2.选中后按下T+S快捷键可进入环境，或者直接点击标签进入PCB环境。进入PCB环境后我们发现需要摆放在一起的元器件已经处于选中状态，如下图所示。

3.这时候按下快捷键i，即弹出对话框，如下图所示。

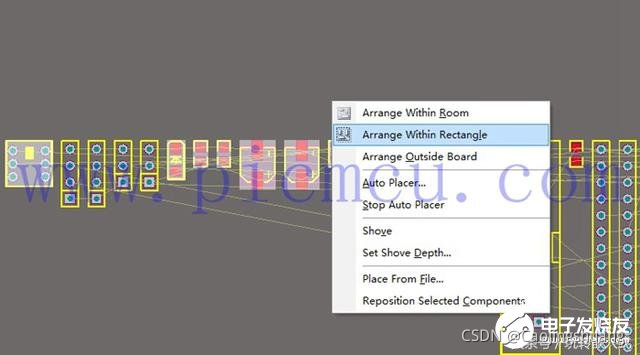

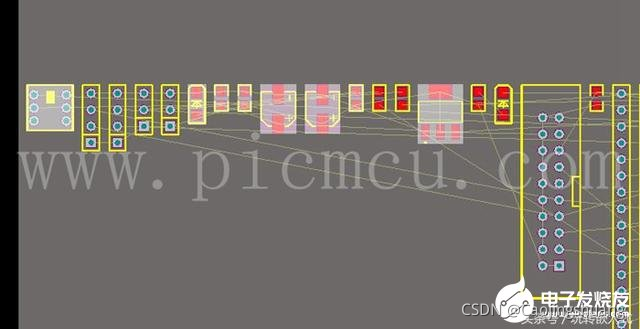

4. 选择第二项，Arrange Within Rectangle（将元器件摆放在矩形范围内），这时候用鼠标在空白处画出一个矩形，就会发现，原先选中的元器件就自动摆在一起了。如下图所示。
