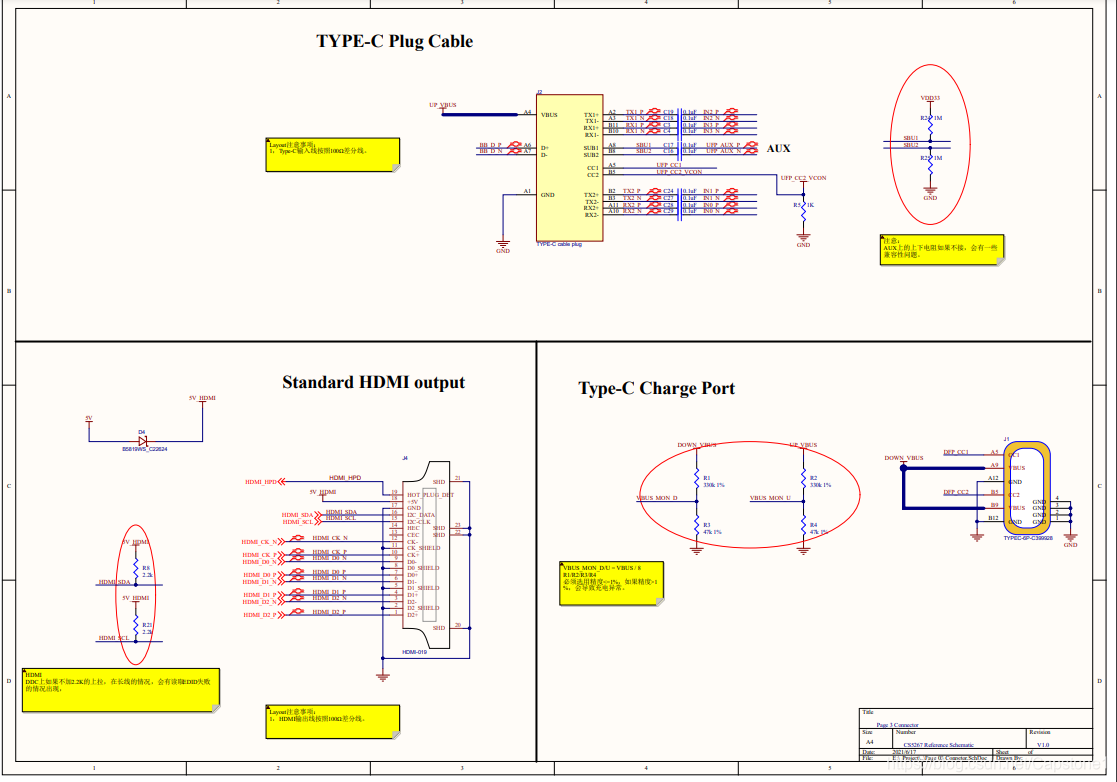

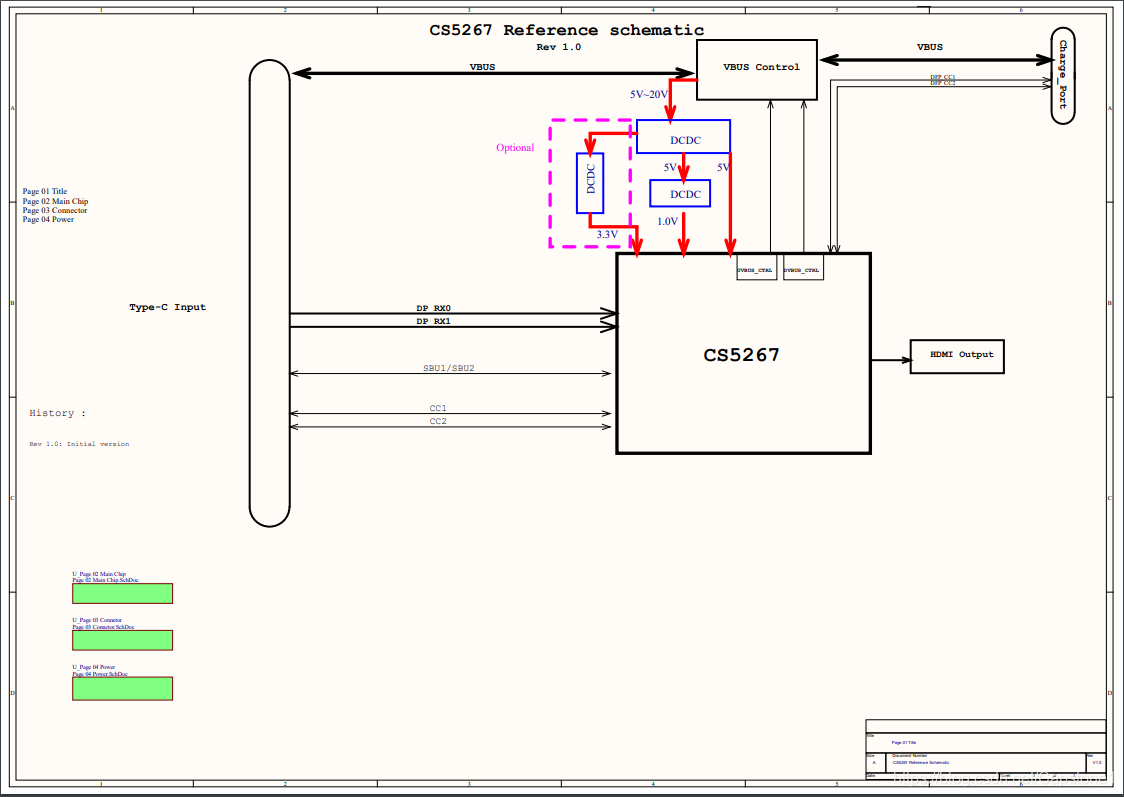

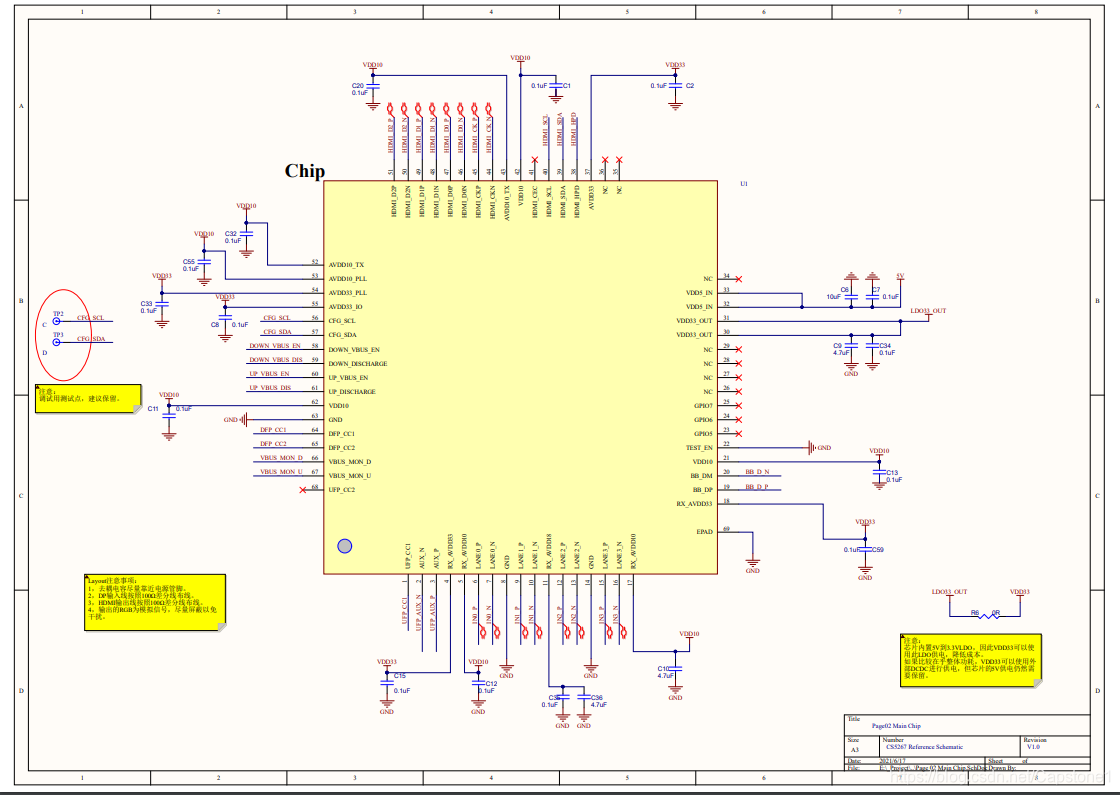

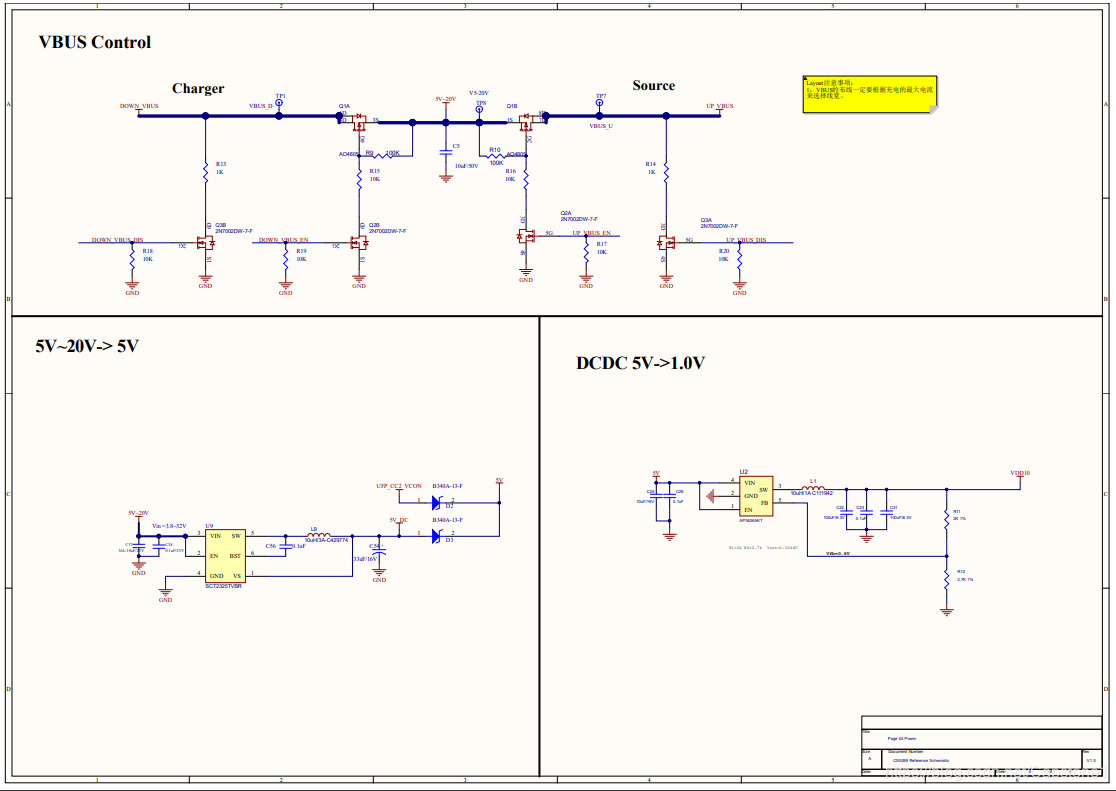

CS5267设计USB Type-C转HDMI电子电路图

于 2021-08-04 14:59:18 发布
阅读量2.7k 收藏 9
点赞数 1
分类专栏： IC  进口电子原器件 集成电路/IC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Capstone1/article/details/119384284
版权

Capstone CS5267AN是一款高性能Type-C/DP1.4至HDMI2.0b转换器，设计用于将USB Type-C源或DP1.4源连接至HDMI2.0b接收器。CS5267AN集成了一个兼容DP1.4的接收器HDMI2.0b兼容发射机。







 DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3具有嵌入式密钥内容保护方案，用于数字音视频内容的安全传输
