DD3118S国产3.0读卡器芯片优势替代创维GL3213S方案

DD3118是一款高性能、高度集成的读卡器控制芯片，采用40nm低功耗技术制 造，专为读卡器设计。作为读卡器的核心功能模块，DD3118支持USB 3.0、SD  3.0和eMMC 4.5标准协议，能够稳定访问存储在内存卡中的数据，并实现数据传 输功能。

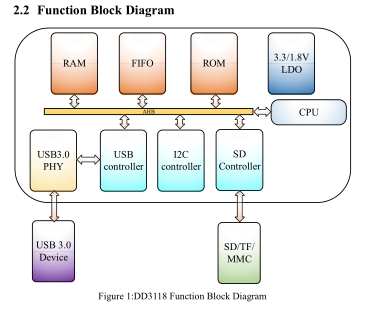

DD3118S功能框图

DD3118s主要特点

 系统时钟：

无晶体振荡器的系统。

支持低速和高速时钟。

USB控制器：

符合USB规范Rev3.0/2.0/1.0。

符合IF认证。

双接口设计，支持A型和C型。

SD控制器：

符合SD规范修订版3.0。

符合eMMC规范版本4.5。

支持SDx4和eMMCx8总线宽度。

支持SD_VCC 3.3V/1.8V电源。

支持SDC 3.3V/1.8V总线电源。

支持SDR25、SDR50、SDR104、DDR50。

i2C控制器：

支持修改VID和PID等USB信息。

电源控制器：

支持V33 LDO输出3.3V/1.1V

支持SD_VCC LDO输出3.3V/1.8V。

ESD保护（MM）： ≥200V，<400V。

ESD保护（HBM）： ≥4000V，<8000V。

ESD保护（CDM）： ≥1000V。

工作条件：

5V电压输入。

工作温度：-40℃~85℃。

包装类型：

QFN-42针。

QFN-24针。

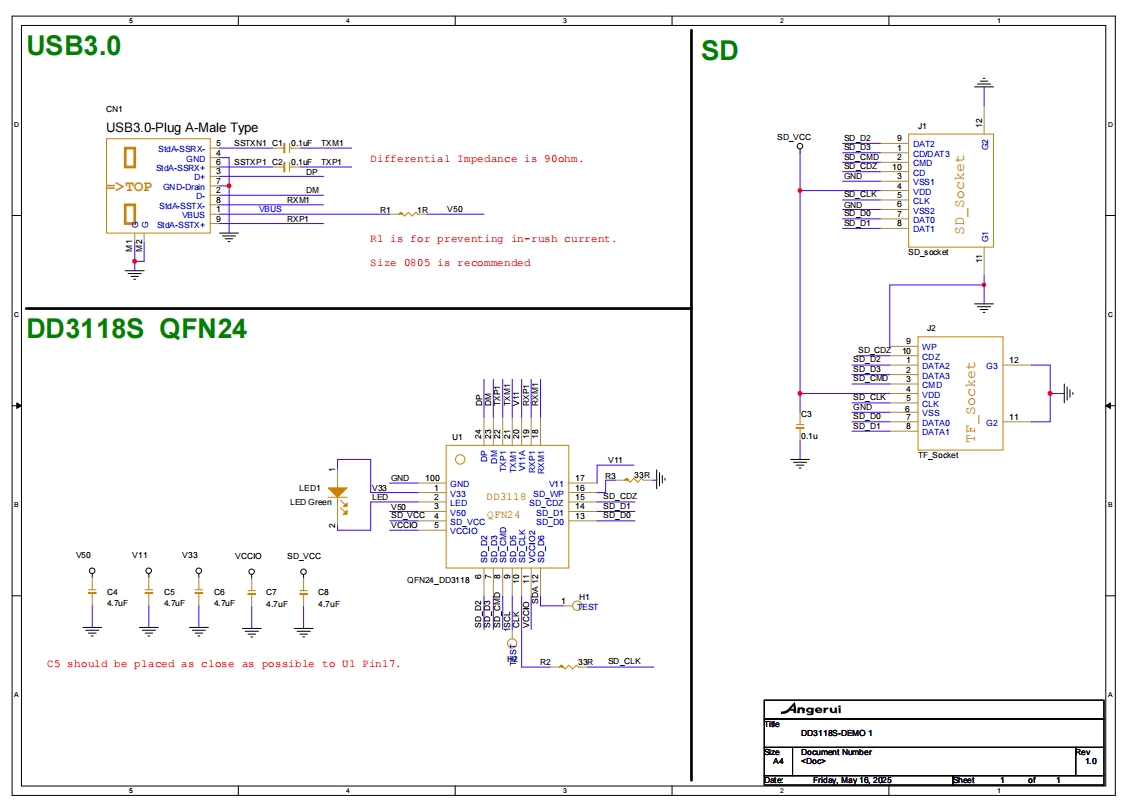

DD3118s电路图纸
