CS5565：高性能Type-C/DP转HDMI 2.1协议转换芯片

CS5565是由集睿致远（ASL）推出的一款高性能协议转换芯片，主要用于将Type-C或DisplayPort 1.4信号转换为HDMI 2.1输出，支持8K@60Hz、4K@240Hz等超高分辨率与刷新率，适用于高清视频传输、游戏显示、专业影音设备等领域。



核心技术特性

1. 超高分辨率支持

   CS5565支持HDMI 2.1规范，最高可实现10K@60Hz或4K@240Hz的视频输出，并兼容DSC（显示流压缩）1.2a标准。通过FEC（前向纠错）解码技术，确保压缩视频流传输的稳定性和无视觉故障。

2. 多协议兼容性

   输入兼容Type-C/DisplayPort 1.4，支持HBR3（8.1Gbps）数据速率；

   输出支持HDMI 2.1的TMDS（6Gbps）和FRL（12Gbps）模式，并集成HDCP 1.4/2.3加密引擎，保障内容安全传输。

   内置EDID管理功能，可自动响应终端设备的显示需求。

3. 音频与色彩处理

   支持32通道音频，采样率高达192kHz，覆盖16/20/24位深度；

   兼容RGB 4:4:4、YCbCr 4:2:2/4:2:0等多种色彩空间，最高支持12位色深。

4. 硬件设计优化

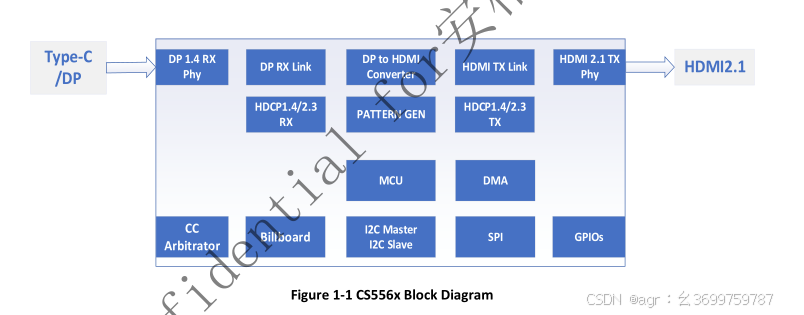

   芯片集成32位RISC-V处理器、SPI闪存及多路LDO电源模块，外围电路精简，显著降低方案成本。其QFN68封装（8mm×8mm）适用于紧凑型设备设计。

应用场景

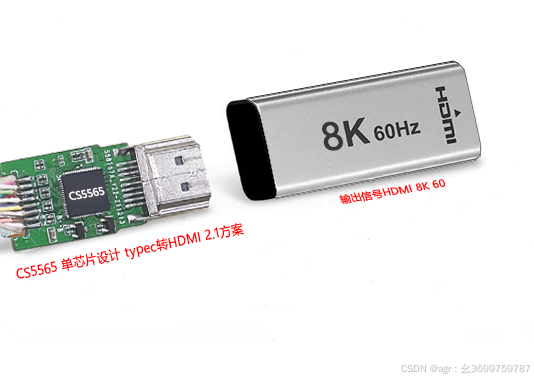

扩展坞与转换器：为笔记本电脑、平板电脑提供Type-C转HDMI 2.1的高清输出功能；

游戏与专业显示：支持4K@144Hz或8K@60Hz，满足高刷新率游戏显示器、VR设备的需求；

影音系统：通过HDCP中继功能，适配家庭影院、多屏拼接等场景。

市场优势

相比同类方案（如昆泰CH7218），CS5565在成本、设计复杂度上更具竞争力，同时支持USB PD 3.0供电与固件在线升级，进一步延长了设备生命周期。
