CS5266BN芯片集成了Type-C转HDMI、PD快充和USB3.0功能，实现了三合一输出。这一设计不仅大幅降低了整体成本，还简化了电路设计，使得最终的拓展坞产品更加紧凑、高效。其核心特性包括支持所有Type-C通道配置（CC），每个LAN的数据速率可达3Gbps，确保高速稳定的数据传输。此外，CS5266BN还内置了高性能的自适应均衡器，进一步提升了数据传输的稳定性和可靠性。

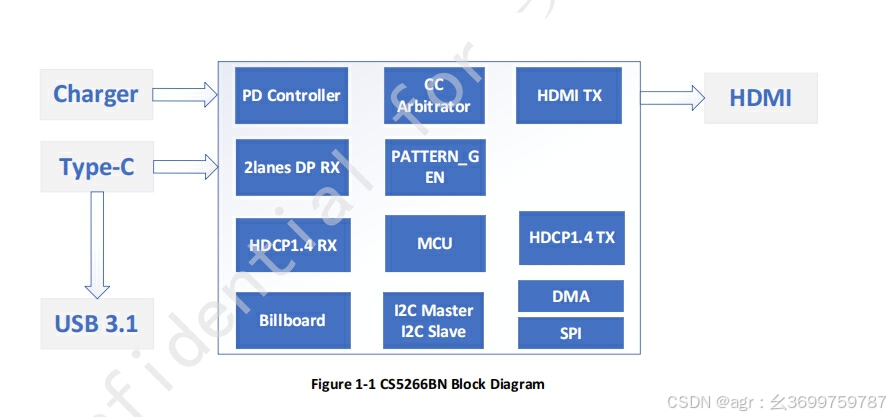

在技术规格方面，CS5266BN芯片集成了一个兼容DP1.4的接收器和HDMI2.0b兼容发射机。该芯片能够轻松处理来自DisplayPort 1.4的信号，并将其转换为HDMI 2.0b格式，从而支持高分辨率的视频输出。HDMI发射机能够支持高达3Gbps的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率以及UHD 4k 30Hz格式。

除了视频传输外，CS5266BN芯片还支持PD3.0协议，最高快充电可达100W。这一特性使得用户可以通过Type-C接口为笔记本电脑、平板电脑等设备进行快速充电，大大提升了使用便捷性。同时，芯片内置的CC控制器用于插头和方向检测，支持充电器和正常通信的双CC端口，进一步增强了其在实际应用中的灵活性和兼容性。

在音频传输方面，CS5266BN芯片同样表现出色。它支持LPCM和压缩音频编码格式，最大音频采样率可达192KHz x8通道。用户可以通过该芯片享受高品质的音频输出，无论是观看电影还是听音乐都能获得出色的听觉体验。

此外，CS5266BN芯片还具备丰富的接口和扩展功能。它支持
