ASL集睿致远CS5563 DP TO HDMI 8k60方案芯片的简要介绍

集睿致远ASL CS5563是国产芯片厂商集睿致远（ASL）推出的一款高性能视频协议转换芯片，CS5563支持DisplayPort 1.4/2.0输入与HDMI 2.1输出，兼容TMDS和FRL（Fixed Rate Link）两种信令模式。其DP接收器支持最高8.1Gbps的链路速率，HDMI输出则通过FRL模式实现单通道12Gbps的传输速率，可满足8K@60Hz或4K@240Hz的高刷新率需求。

集睿致远ASL CS5563技术特性与性能

分辨率与压缩技术

   芯片通过DSC（Display Stream Compression）1.2a压缩技术实现视频流的高效传输，在直通模式下可支持高达10K@60Hz的超高分辨率，同时保证视觉无失真。

安全与兼容性

   集成HDCP 1.4/2.3加密引擎，保障受版权保护内容的安全传输；支持自适应同步（Adaptive-Sync）、动态HDR及多声道音频（如32路L-PCM 3D音频），兼容主流显示设备的扩展需求。

集睿致远ASL CS5563核心功能亮点

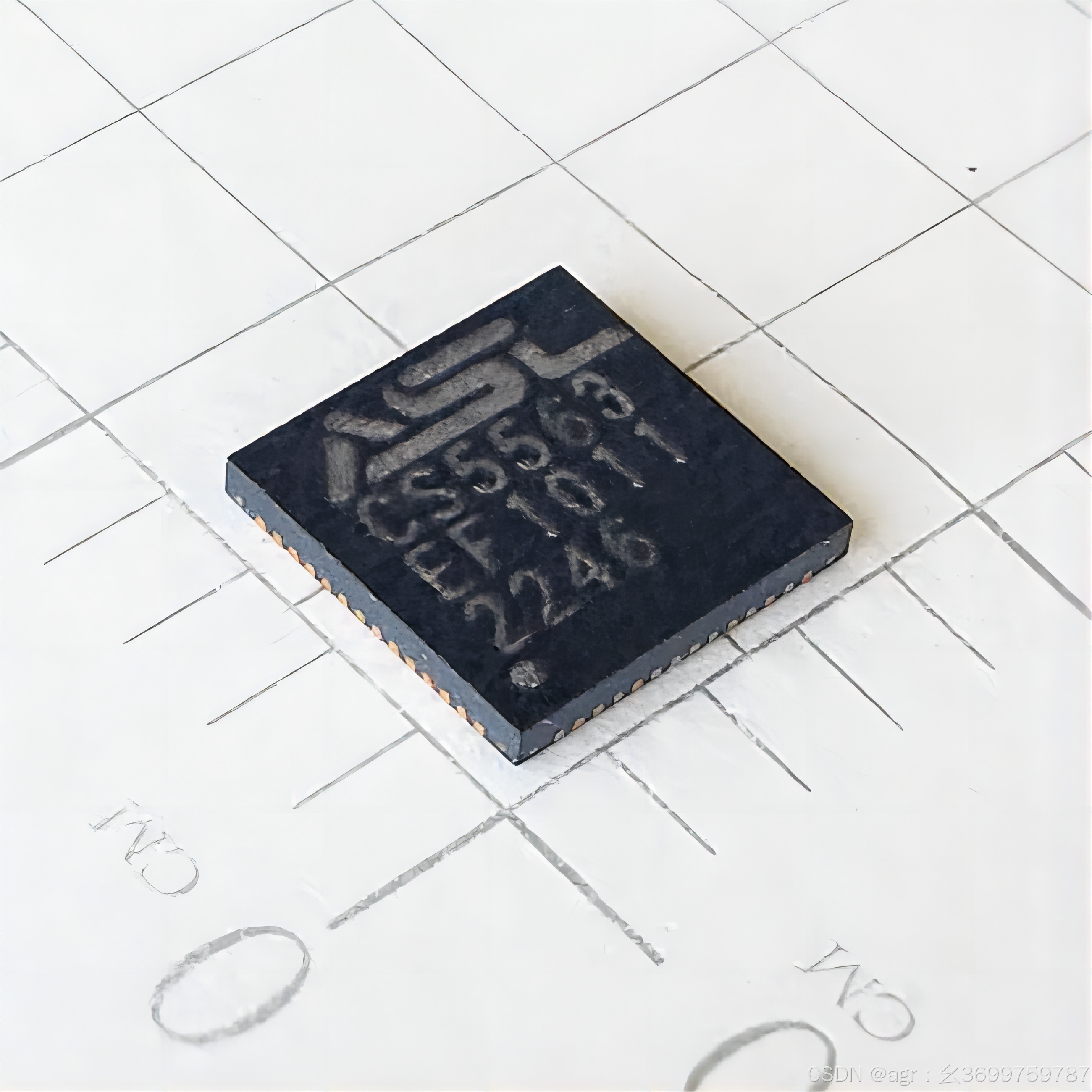

低功耗设计：采用68针QFN封装，支持待机和低功耗模式，适用于便携设备（如加密狗）以延长电池寿命。

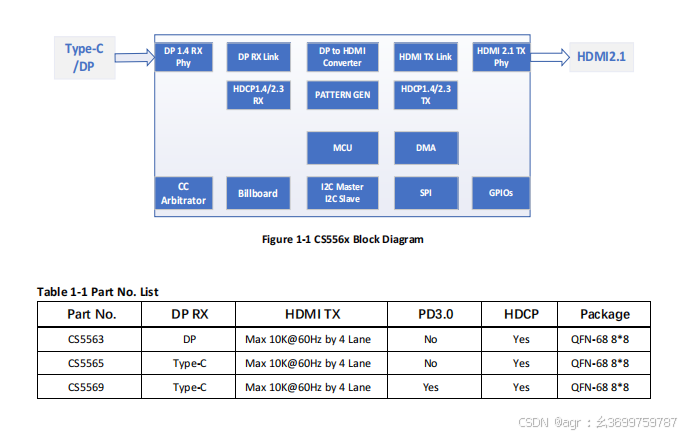

全集成单芯片方案：内置PD控制器、EDID管理模块及RISC-V处理器，减少外围电路复杂度，降低开发成本。

多场景适配：支持固件在线升级（USB接口），灵活适应不同硬件配置需求。



集睿致远ASL CS5563应用领域

CS5563凭借其高带宽和多功能特性，广泛应用于以下场景：

转接设备：如Type-C/DP转HDMI的加密狗、扩展坞，实现笔记本电脑与高清显示器的连接。

主板与电视：集成于智能电视、广告机主板，支持8K视频输出及动态HDR显示。

专业显示设备：适用于医疗成像、工业控制等对分辨率要求严苛的领域。
