几何光学学习笔记（4）- 2.2 单个折射球面的各种成像倍率以及拉赫不变量

1.垂轴倍率b

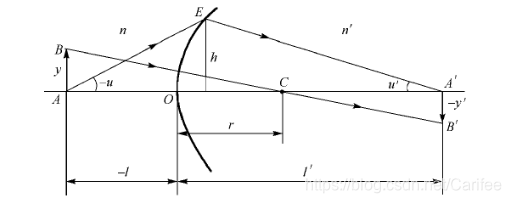

垂轴小线段通过单个球面成像。

由三角形相似可得：

$$-\frac{y^{\prime }}{y}=\frac{l^{\prime }-r}{-l+r}$$

垂轴倍率：
$$b=\frac{y^{\prime }}{y}=\frac{l^{\prime }-r}{l-r}=\frac{n{l}^{\prime }}{n^{\prime }l}$$
当求出轴上一对共辄点的截距 l和 l’ 以后，可以用上式求得通过该共辄点的一对共辄面上的垂轴倍率。若 b<0表示成倒像，则 b>0 时成正像。由上式可知，垂轴倍率仅决定于共辄面的位置，在一对共辄面上，倍率为常数，故像必和物相似。

当 b<0 时， l和 l’异号，表示物和像处于球面的两侧，像的虚实必须与物一致。当 b>0 时， l和 l’同号，表示物和像处于折射面的同侧，像的虚实与物相反。

当 Ibl >0 时，为放大像，即像比物大；当 Ibl <0，为缩小像。

2.轴向倍率a

于有一定体积的物体，除垂轴倍率外，其轴向也有尺寸，故还有一个轴向倍率。轴向倍率是指光轴土一对共辄点沿轴移动量之间的关系。如果物点沿轴移动一个微小距离 dl。相应地像移动 dl’ ，轴向倍率用希腊字母 α表示，定义为a = dl’ /dl。
$$a=\frac{dl}{d{l}^{\prime }}=\frac{n{l}^{\prime 2}}{n^{\prime }{l}^2}=\frac{n^{\prime }}{n}{b}^2$$
如果物体是一个正立方体，则因垂轴倍率和轴向倍率的不一致，其像不再是正立方体。还可以看出，折射球面的轴向倍率恒为正值，这表示物点沿轴移动，其像点向同样的方向沿轴移动。

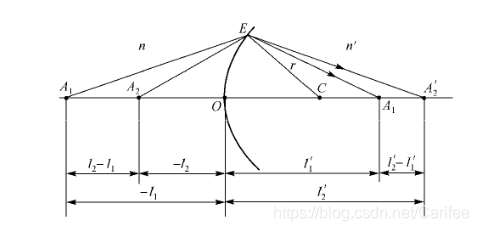

上式只能适用于 d很小的情况下。如果物点沿轴移动有限距离，如下图所示:

则此距离显然可以用物点移动的始末两A和B点表示。这时的轴向倍率$\bar{a}$可表示为:
$$\bar{a}=\frac{l_2^{\prime }-l_1^{\prime }}{l_2-l_1}=\frac{n^{\prime }}{n}{b}_1{b}_2$$
其中$b_1和b_2$分别为$A_1,A_2$两对应点之间的垂轴放大率。

3.角倍率g

在近光轴以内，通过物点的光线经过折射后，必然通过相应的像点，这样一对共辄光线与光轴的夹角 u’和u 的比值即为角倍率，用希腊字母g表示为：
$$g=\frac{u^{\prime }}{u}$$
利用关系式$lu=l^{\prime }{u}^{\prime }$得：
$$g=\frac{l}{l^{\prime }}$$

$$g=\frac{n}{n^{\prime }}\cdot \frac{1}{b}$$

4.三个倍率间的关系

$$ag=\frac{n^{\prime }}{n}{b}^2\cdot \frac{n}{n^{\prime }}\cdot \frac{1}{b}=b$$

5. 拉格朗日赫姆霍兹不变量(拉霍不变量）

在公式 $b=\frac{y^{\prime }}{y}=\frac{n{l}^{\prime }}{n^{\prime }l}$中，利用 $g=\frac{l}{l^{\prime }}=\frac{u^{\prime }}{u}$得:
$$nuy=n^{\prime }{u}^{\prime }{y}^{\prime }=J$$
此式称为拉格朗日报姆霍兹恒等式，简称拉赫公式。其表示为不变量形式，在一对共轭平面内，物高 y、孔径角 u和折射率 n乘积是一个常数，用 J表示。 J的单位应是 rad·mm，一般不给出单位，只给出数值，在具体运算中要考虑单位。
