【AT32】第一章 雅特力AT32F437VGT7工程模板创建

概述

这篇文章的目的是为了了解AT32工程模板的创建，方便后期调用。其模板工程包含默认的UART1串口作为printf输出，工程文件参考雅特力官方提供的library。链接: 固件库，雅特力提供的文档还是很详细的，而且有中文数据手册👍。

硬件介绍

这里没什么说的，根据个人习惯。

软件介绍

接下来进入主题：如何创建一个工程模板，事实上在我们平时使用CUBEMX配置工程的时候他就会生成一个工程模板，那么我们就可以参考它的模板来进行构建，我们所需要的文件都在project和libraries这两文件夹里。
如果不知道具体添加了什么，可以参考我这: GitHub,目前的结构是这样，后期可能会稍作修改添加一个device文件夹来存放外设驱动的代码，bsp文件存放板级支持包（如：LCD、W25Qflash等一些外设驱动固件）使他与硬件分离开，方便后期移植。

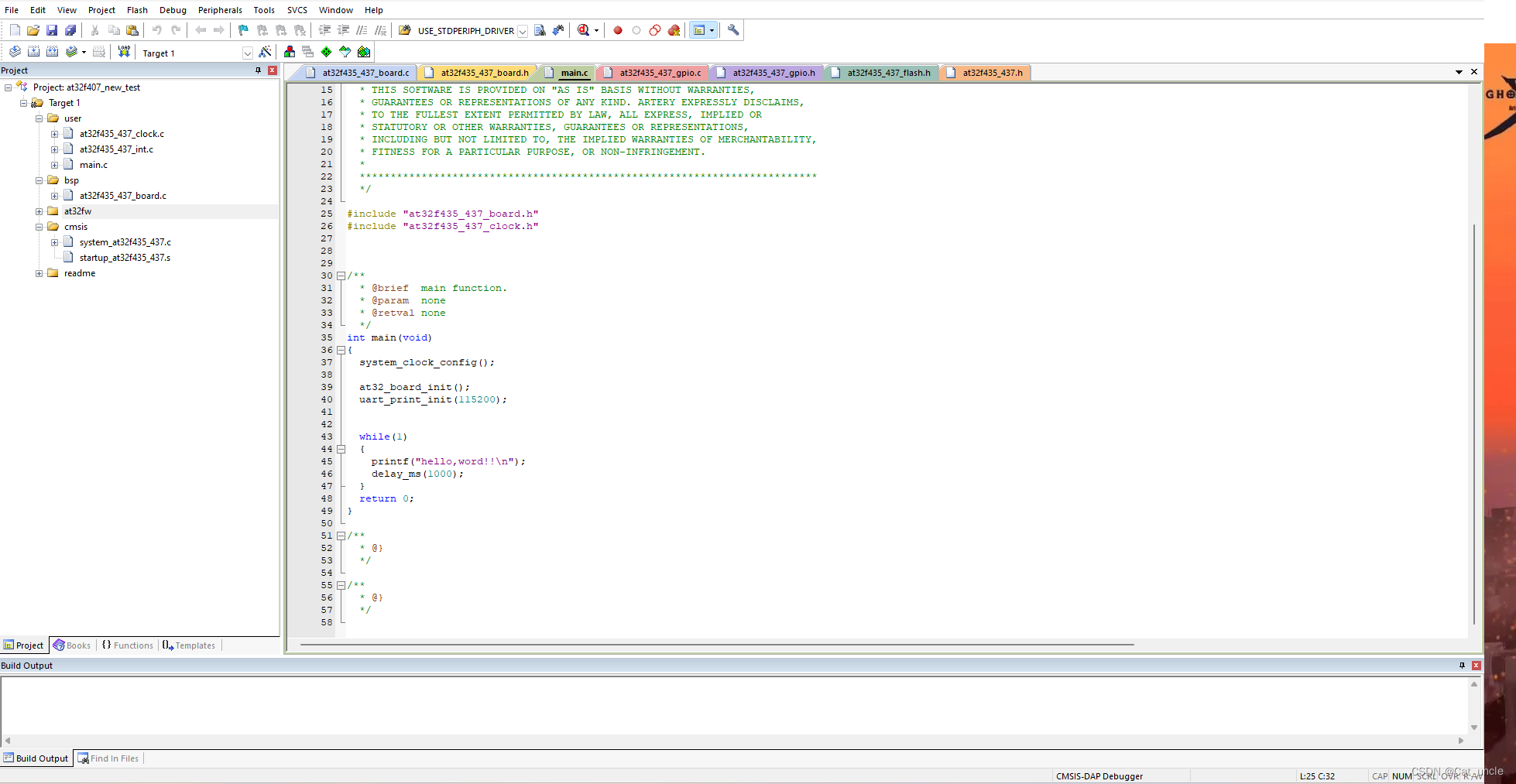

工程模板验证

左侧是分组与文件夹一样，这个不在赘述。
下面说明要注意的几点：

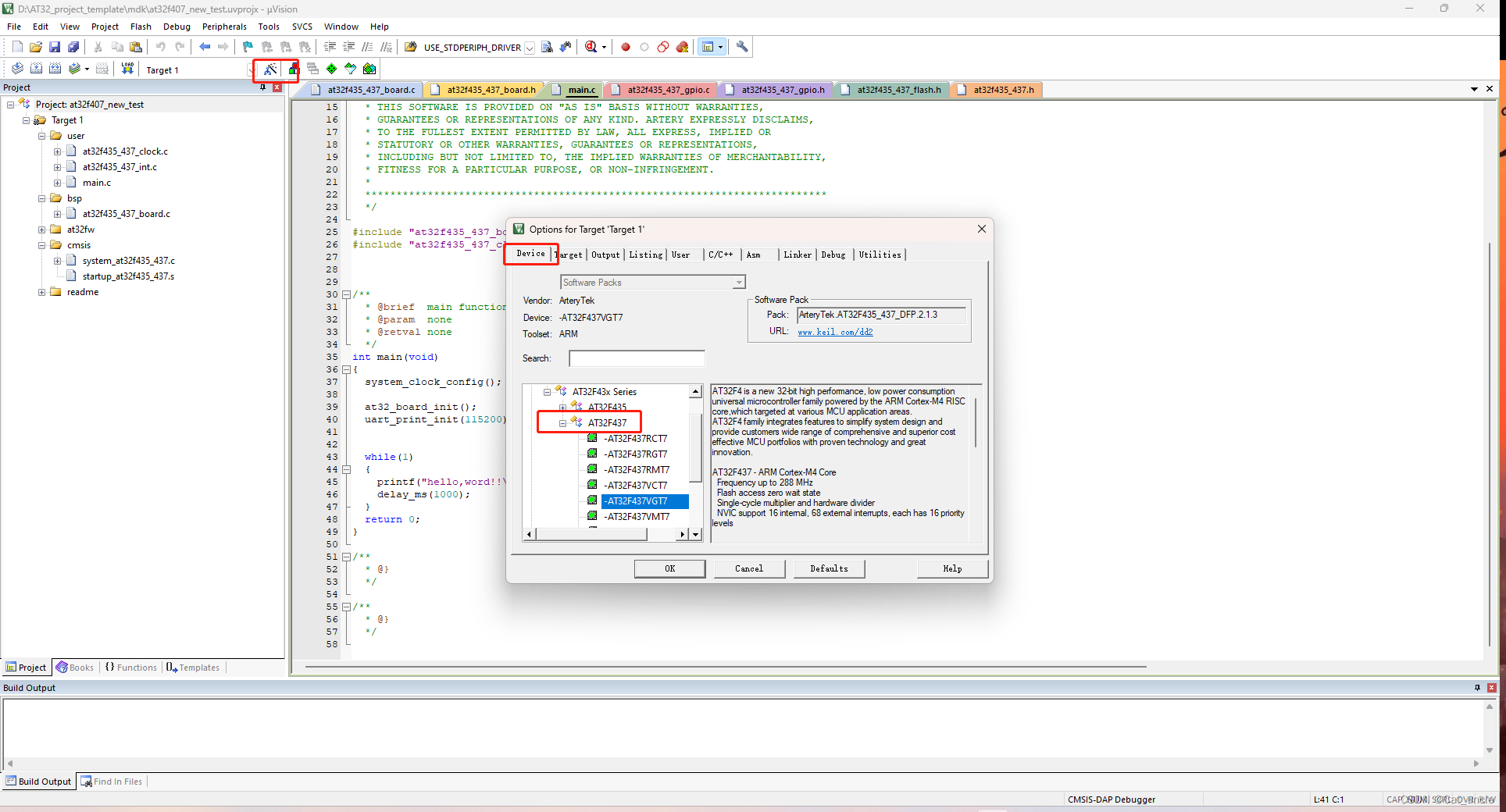

• 我的芯片型号是407VGT7，如果不一样需要修改，修改方法如下。

• 如果是自己创建的工程，at32f435_437.h会报错，报错位置在这里

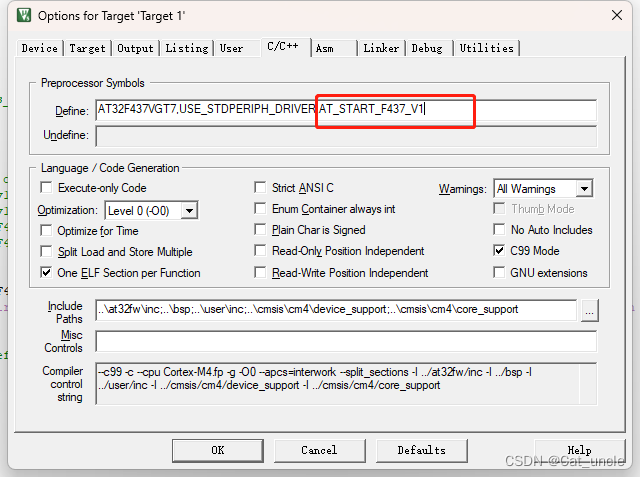

  #if !defined (AT_START_F435_V1) && !defined (AT_START_F437_V1) #error "please select first the board at-start device used in your application (in at32f435_437_board.h file)" #endif，意思是要选择一个支持包，你可以直接在这个文件上方定义#defined (AT_START_F437_V1)，但是我推荐在魔法棒中添加

• 如果使用printf函数，要勾选C99 Mode，然后取消勾选GUN extension。

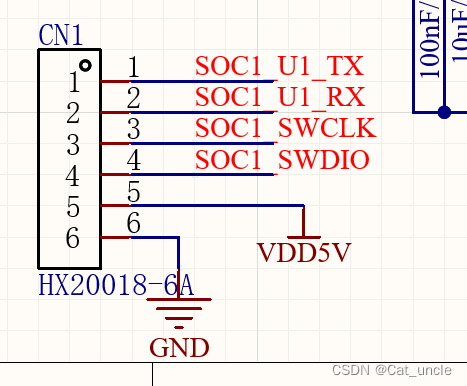

  其他的下载器配置之类的就不多说了，如下是串口打印。
