三菱works3模块化技巧1-上一篇的程序示例

最新推荐文章于 2024-06-18 17:04:31 发布
最新推荐文章于 2024-06-18 17:04:31 发布
阅读量478 收藏
点赞数 16
文章标签： 软件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Ccnmlgb56/article/details/139186151
版权

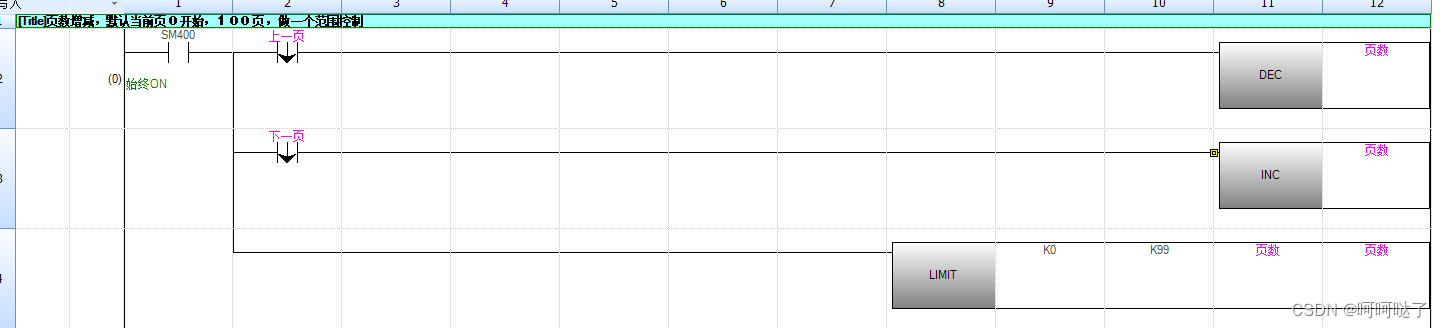

1 上一页，下一页对应HMI上的增减按钮，默认100页，从0开始，范围做一个限制

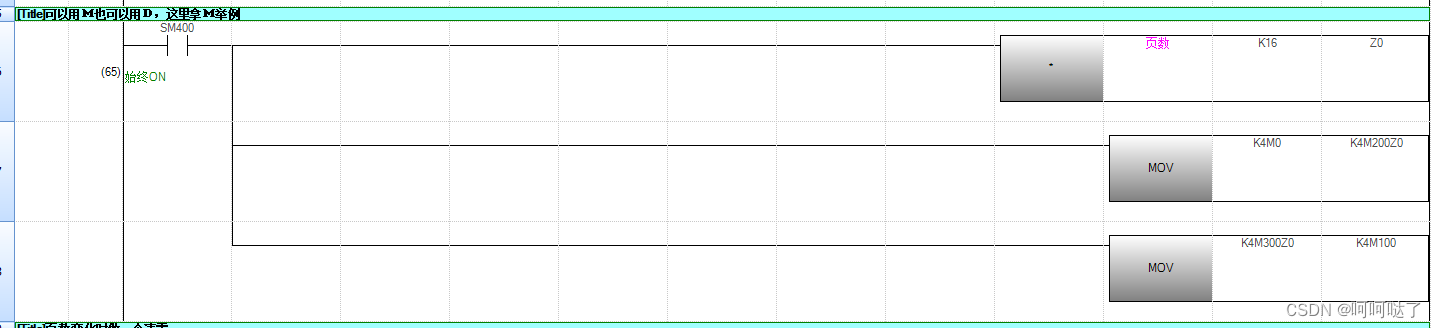

2 根据上一篇讲到的，每页8个阀门，对应16个控制和16个反馈，可以用M也可以用D，这里拿M举例

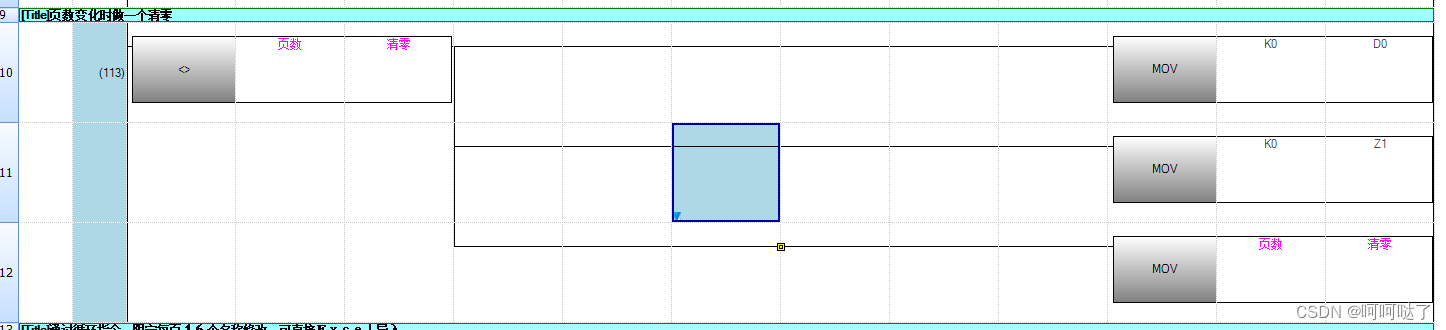

3 通过页数的变化来做清零

4 通过循环指令，预留16个名称更改，通过D100Z1变址寄存器实现，对应的序号通过Z2,只需在HMI中新建一组注释，对应序号即可，可直接Excel导入

5 测试

以0开始举例，可以修改从1开始

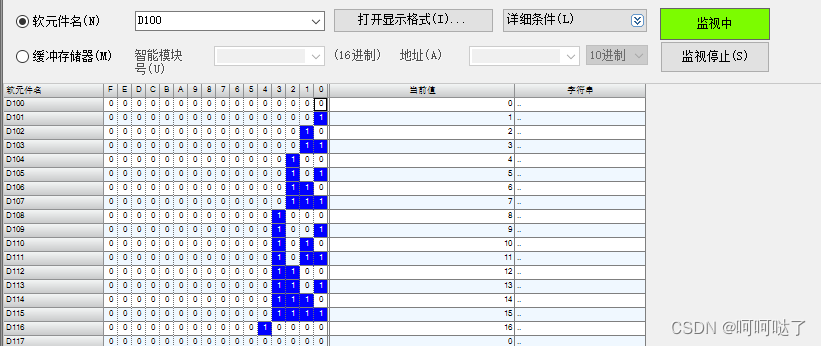

当前页数为0时

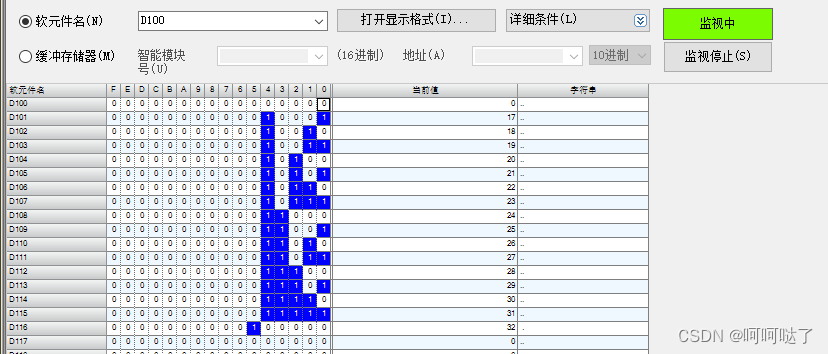

当前页数为1时

呵呵哒了
