【单片机】4.9 多外部中断源系统设计

4.9.1 定时器/计数器作为外部中断源的使用方法

4.9.2 中断和查询结合的方法

• 实际的应用中，两个外部中断请求源往往不够用，需对外部中断源进行扩充，如图4-11所示。系统有5个外部中断请求源IR0～IR4，高电平有效。
• 最高级的请求源IR0直接接到AT89S52的一个外部中断请求输入端INT0*，其余4个请求源IR1～IR4通过各自的OC门（集电极开路门）连到AT89S52的另一个外中断源输入端 INT1* ，同时还连到P1口的P1.0～P1.3脚，供AT89S52查询。
• 图4-11所示电路，除了IR0优先权级别最高外，其余4个外部中断源的中断优先权取决于查询顺序，中断优先权的高与低，取决于查询顺序。

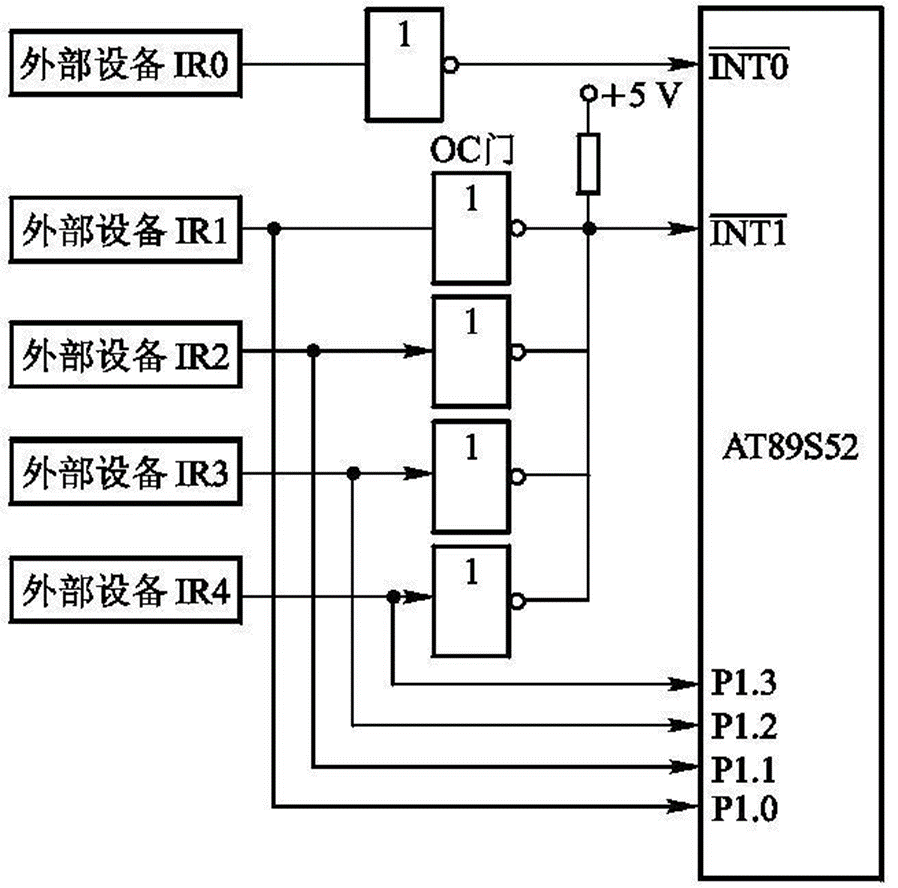

图4-11 中断和查询相结合的多外部中断请求源系统

• 假设图4-11中的4个外设中有一个外设提出高电平有效的中断请求信号，则中断请求通过4个集电极开路OC门的输出公共点，即 INT1* 脚的电平就会变低。究竟是哪个外设提出的请求，要通过程序查询P1.0～P1.3引脚上的逻辑电平来确定。
• 本例假设某一时
