【开源技术随笔】009 - 摄像头 POC （Power over Coax）同轴电缆供电技术原理分析

已于 2024-08-05 23:39:22 修改
阅读量1.1k 收藏 3
点赞数
文章标签： android
于 2023-11-14 20:09:04 首次发布
版权声明：本文为博主原创文章，禁止转载。
本文链接：https://blog.csdn.net/Ciellee/article/details/134402477
版权
本文介绍了POC（Power over Coax）技术，这是一种通过同轴电缆同时传输电力和数据的方法。内容涉及POC系统设计、电源隔离、数据保护以及在GMSL协议中的应用。强调了在GMSL1协议中启用HIM高扰干扰模式的重要性，以确保数据传输的准确性和稳定性。文章还提到了关键组件的作用，如滤波器和交流耦合电容，并提供了相关技术文档的参考。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

【开源技术随笔】009 - 摄像头 POC （Power over Coax）同轴电缆供电技术原理分析


GMSL1、GMSL2 协议均支持 POC ，理论上，开了POC ，仅仅是让信号电压产生一个纵向编移，不会对图像数据产生什么影响。
如果是GMSL1 协议，最好同步开启 HIM 高扰干扰模式


一、POC (Power over Coax) 同轴电缆供电技术

同轴电缆供电是一种通过单根同轴电缆同时发送电力和数据的技术，
等于说是通过同轴电缆传输这三种数据：电源 Power、摄像头MIPI CSI图像数据 和 I2C 控制数据。

它是在同轴电缆上叠加直流电源来实现的，
这个过程中，需要解决的是 直流电源、高清视频数据信号、控制信号 叠加传输的问题，在能供电的基础上，要确保数据不会丢失、失真 或乱码。

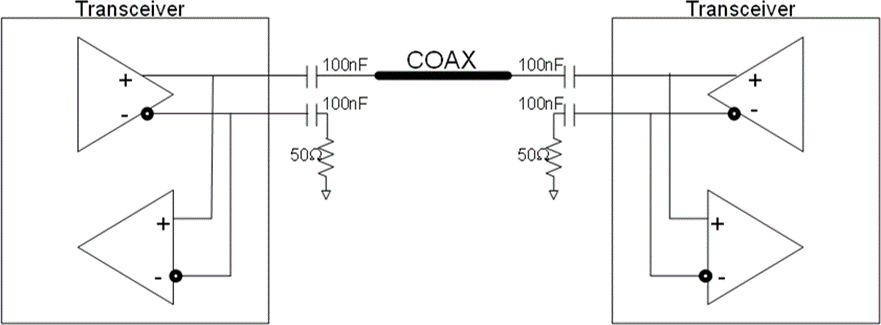

同轴电缆简单示意图如下：
在这里插入图片描述

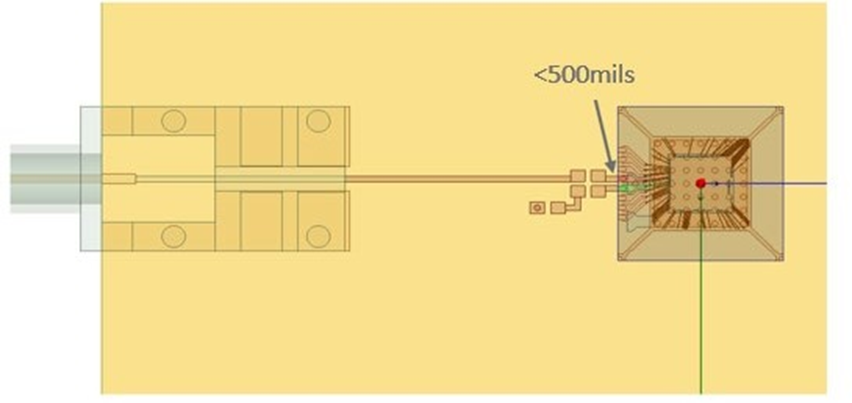

布局线路如下：
在这里插入图片描述
