POE POH等供电

POC供电

Power  Over Coaxia  也是非标准PoE

通过网线2对线（1、2、3、6或者4、5、7、8）传输48V/24V直流电,

特点是：1、无保护，网线压错或者对间对地短路可能会损坏设备

2、无侦测，直接传输

3、双向传输

POE

Power Over Ethernet      IEEE802.3af标准

该标准于2003年颁布，通过网线2对线（1、2、3、6或者4、5、7、8）传输48V给IP终端设备，检测PD，判断PD是否为PoE兼容设备，是则进行分级、供电。802.3af标准规定PSE端输出15.4W，PD端可获得12.95W；

PoE+

Power Over Ethernet      IEEE802.3at标准

该标准于2009年颁布，通过网线2对线（1、2、3、6或者4、5、7、8）传输48V给IP终端设备，判断802.3af或者802.3at标准，进行供电。802.3af标准向下兼容802.3at标准，规定PSE端输出30W，PD端可获得25.5W；

POH供电

Power over HDBaseT

HDBaseT 协议厂家Silvertel发布了PoH标准，允许使用5类及以上标准的网线提供高达100W的功率。该标准通过网线8芯线传输48V传给IP终端设备，检测PD，判断PD是否PoE兼容设备，是则进行分级、供电。

IEEE 802.3bt在2018年9月正式被批准，此次标准主要为提供更大功率终端的需求而诞生，在兼容802.3af、802.3at的基础上，可完成最高不超过90W的末端供电和数据传输，突破了PoE+供电30W的局限性

组成

一个完整的PoE系统包括供电端设备(PSE)和受电端设备(PD)两部分。

一：供电端设备(PSE)：支持PoE功能的以太网交换机、路由器、集线器或者其他网络交换设备。

二：受电端设备(PD)：在监控系统中主要就是网络摄像机(IPC)。

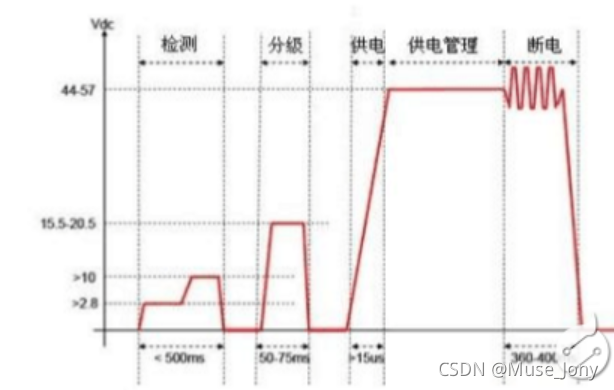

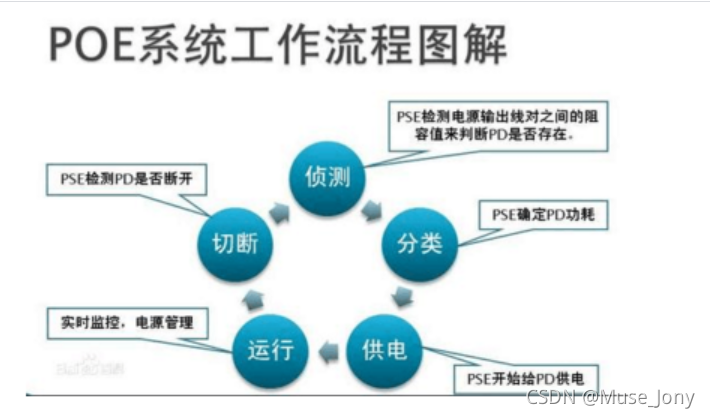

POE供电过程

　　1. 检测：一开始，PSE设备在端口输出很小的电压，直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。

　　2.PD端设备分类：当检测到受电端设备PD之后，PSE设备可能会为PD设备进行分类，并且评估此PD设备所需的功率损耗。

　　3. 开始供电：在一个可配置时间（一般小于15μs）的启动期内，PSE设备开始从低电压向PD设备供电，直至提供48V的直流电源。

　　4.供电：为PD设备提供稳定可靠48V的直流电，满足PD设备不越过15.4W的功率消耗。

　　5.断电：若PD设备从网络上断开时，PSE就会快速地（一般在300～400ms之内）停止为PD设备供电，并重复检测过程以检测线缆的终端是否连接PD设备。

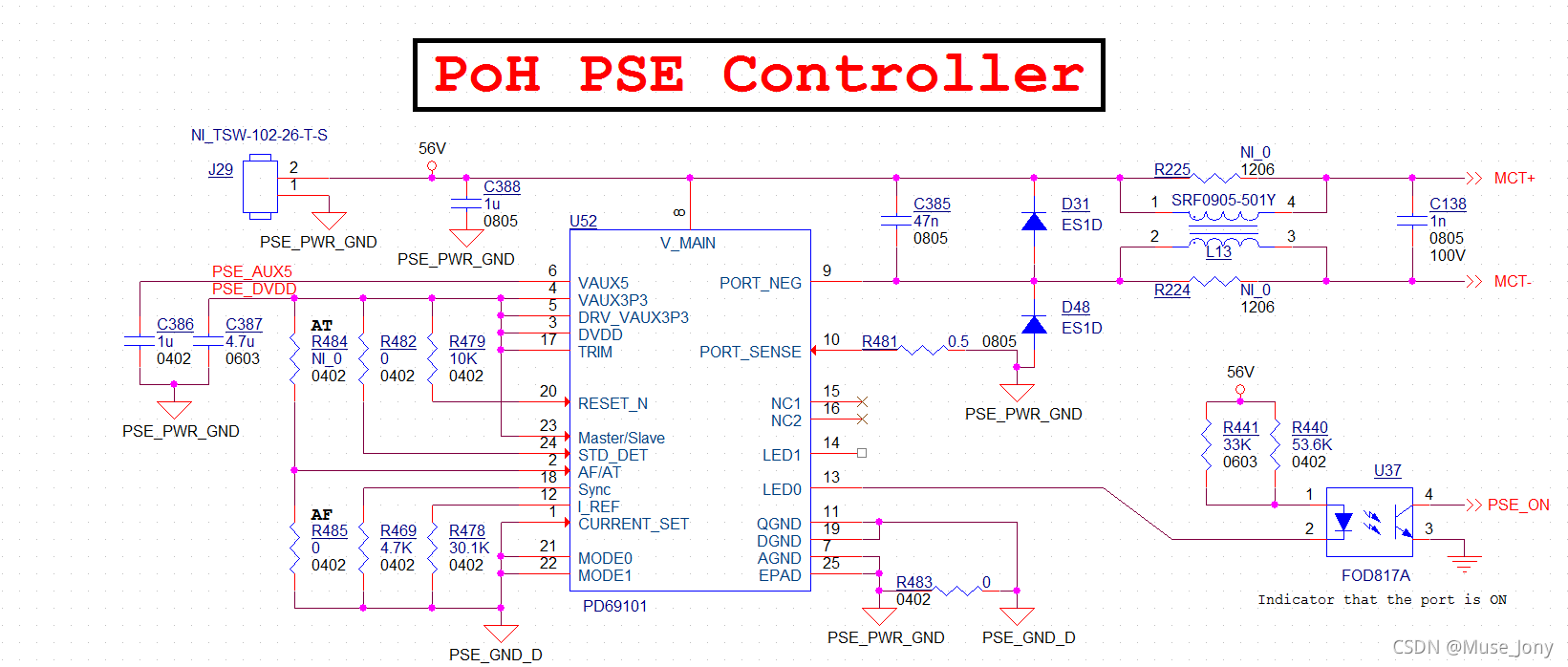

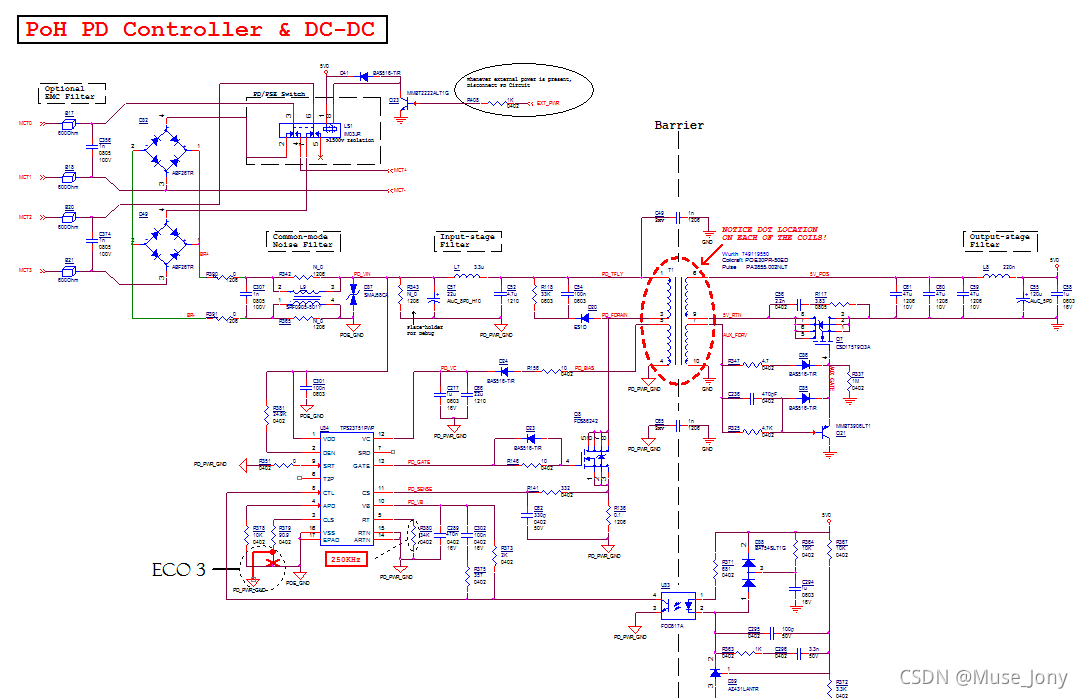

HDBaseT设备考虑到双向供电，所以同时具备PSE和PD两部分
