python机器学习 | 聚类算法之DBSCAN算法介绍及实现

本篇文章主要学习：
机器学习（八）：DBSCAN算法（基础篇）
DBSCAN聚类算法原理及其实现

1 DBSCAN介绍

1.1 基本概念

1.1.1 密度聚类

密度聚类也被称作“基于密度的聚类”（density-based clustering），此算法假设聚类结构能通过样本分布的紧密程度确定，通常情况下，密度聚类算法从样本密度的角度来考察样本之间的可连接性，并基于可连接样本不断扩展聚类以获取最终的聚类结果。

1.1.2 DBSAN算法

DBSCAN(Density-Based Spatial Clustering of Applications with Noise)是一个比较有代表性的基于密度的聚类算法。它基于一组**“邻域”**（neighborhood)参数来刻画样本分布的紧密程度，可以发现任何形状的聚类。

了解DBSCAN算法的原理，需要了解几个基本概念：

1. e邻域：给定对象半径为e内的区域称为该对象的e邻域。如图，P对象在半径e内构成的圆就是该对象的e邻域。


2. 核心对象：如果给定对象e邻域内的样本点数大于等于MinPoints，则称该对象为核心对象；如图：设置MinPoints的点为2，那么在对象p的e领域内有4个点，大于MinPoints，那么p对象就是核心对象。


3. 直接密度可达：给定一个对象集合D，如果样本点q在p的e邻域内，并且p为核心对象，那么对象q从对象p出发是直接密度可达。


4. 密度可达：给定一个对象集合D，给定一串样本点p1,p2….pn， xi= p1并且xi为核心对象，xj= pn,xj不为核心对象，（即pn不为核心对象）。那么假如对象pi（可能为核心对象，也可能不为核心对象）从pi-1（核心对象）直接密度可达，那么对象xj从对象xi密度可达。

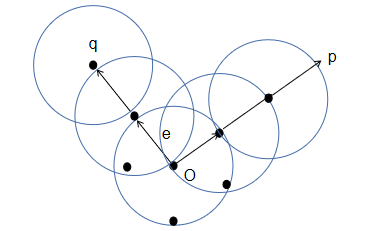

5. 密度相连：存在样本集合D中的一点o，如果对象o（是核心对象）到对象p（不是核心对象）和对象q（不是核心对象）都是密度可达的，那么p和q密度相联。


1.2 基本原理/算法流程

• DBSCAN算法流程/基本原理

1. 指定合适的e与Minpoints（e类似于半径，Minpoint是最小样本数，为了后续核心对象及其簇的确定）
2. 计算所有的样本点，如果点p的e领域里有超过Minpoints个点，则创建一个以p为核心点的新簇（p是核心对象）。
3. 反复寻找这些核心点直接密度可达(之后则是密度可达)的点，将其加入到相应的簇，对于核心点发生密度相连状况的簇，进行合并。
4. 当没有新的点可以被添加到任何簇时，算法结束。

• 参数选择
  DBSCAN算法需要用户输入2个参数：一个参数是半径（Eps），表示以给定点P为中心的圆形邻域的范围；另一个参数是以点P为中心的邻域内最少点的数量（MinPts）。如果满足：以点P为中心、半径为Eps的邻域内的点的个数不少于MinPts，则称点P为核心点。

DBSCAN聚类使用到一个k-距离的概念，k-距离是指：给定数据集P={p(i); i=0,1,…n}，对于任意点P(i)，计算点P(i)到集合D的子集S={p(1), p(2), …, p(i-1), p(i+1), …, p(n)}中所有点之间的距离，距离按照从小到大的顺序排序，假设排序后的距离集合为D={d(1), d(2), …, d(k-1), d(k), d(k+1), …,d(n)}，则d(k)就被称为k-距离。也就是说，k-距离是点p(i)到所有点（除了p(i)点）之间距离第k近的距离。对待聚类集合中每个点p(i)都计算k-距离，最后得到所有点的k-距离集合E={e(1), e(2), …, e(n)}。

1. K距离：给定数据集P{p(1),p(2)…p(i)}，计算p(i)到集合D的子集S中所有点的距离，按照从小到大的顺序排序，d(k)就被称为k距离。


2. 半径e根据距离来设定：找突变点。即根据得到的所有点的k-距离集合E，对集合E进行升序排序后得到k-距离集合E’，需要拟合一条排序后的E’集合中k-距离的变化曲线图，然后绘出曲线，通过观察，将急剧发生变化的位置所对应的k-距离的值，确定为半径Eps的值。

3. MinPoints：称为点的密度，一般取值较小而多次尝试。

1.3 评价

• 优势

1. 不需要指定K值(簇的个数)
2. 可以处理复杂数据

• 劣势

1. 当数据量较大时，要求较大的内存支持，而且I/O消耗也很大。
2. 当空间聚类的密度不均匀时、聚类间距差相差较大时，聚类的效果质量就很差。

2 DBSCAN算法实现

2.1 DBSCAN API实现

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from sklearn.cluster import DBSCAN  # DBSCAN API

data = pd.read_csv("data.csv").values
plt.scatter(data[:,0],data[:,1])
plt.show()

model = DBSCAN(eps=1.5,min_samples=4)  # 设半径为1.5 Minpoint为4
model.fit(data)

result = model.fit_predict(data)
result

# 可视化 不同颜色表示同簇的点
# 构建点的样式列表
mark = ['or','ob','og','oy','ok','om']

# 输出数据的 索引 以及 数据
for i,d in enumerate(data):
    # print(i,d)
    # 可视化
    plt.plot(d[0],d[1],mark[result[i]])

plt.show()

2.2 比较DBSCAN和K-means的实现效果

import numpy as np
import matplotlib.pyplot as plt
from sklearn import datasets

x1,y1 = datasets.make_circles(n_samples=2000,factor=0.5,noise=0.05)  # 构建数据集1
x2,y2 = datasets.make_blobs(n_samples=1000,centers=[[1.2,1.2]],cluster_std=[[0.1]])  # 构建数据集2

x = np.concatenate((x1,x2))  # 数据集1和2叠加
plt.scatter(x[:,0],x[:,1],marker='o')
plt.show()

"""

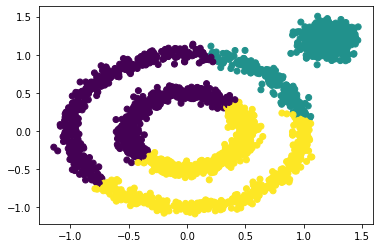

kmeans聚类：效果不好
"""
from sklearn.cluster import KMeans

y_pred = KMeans(n_clusters=3).fit_predict(x)
plt.scatter(x[:,0],x[:,1],c=y_pred)
plt.show()

"""

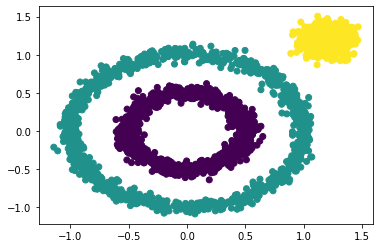

DBSCAN聚类：效果不错
"""
from sklearn.cluster import DBSCAN

y_pred = DBSCAN(eps=0.2,min_samples=50).fit_predict(x)
plt.scatter(x[:,0],x[:,1],c=y_pred)
plt.show()
