Cadence系列之SI&PI仿真笔记:Cadence多种版本的安装、卸载&重装(一)

此系列仅作为Cadence工具设计与仿真过程的记录,如有错误的地方还请大佬指正!

一、下载

Cadence软件下载&安装非常简单,目前接触到的软件版本有:Cadence SPB16.3、Cadence SPB16.6、Cadence SPB17.2、Cadence SPB17.4。
这里贴下链接,安装教程里面都有:
注意:分享的安装链接仅限于个人学习研究用途,不得用于任何商业环境
Cadence各版本下载地址:吴川斌的博客-www.mr-wu.cn — Cadence Orcad Allegro Sigrity相关软件资源下载分享


PS:在选择Cadence的版本时,有几个需要注意:

  1. 高版本软件可以打开低版本软件生成的PCB文件*.brd,反之则不行!
  2. Cadence SPB16.6可以向下降版本输出PCB文件*.brd。
  3. Cadence SPB17.4只能向下降版本输出到Cadecne SPB17系列,无法降版本到Cadence SPB16.6及以下版本。
  4. 若想将Cadence SPB17.x版本的PCB文件降到Cadence SPB16.x,可以考虑先转换成AD格式文件,再用AD软件转换成Cadence SPB16.x版本的文件。
  5. 新增降版本方法,可下载使用阿狸狗降版本转换工具来完成Cadence SPB17.x版本文件降到Cadence SPB16.x版本文件
    选择版本时注意自己工作周围环境使用的软件版本,以免出现相互之间无法共享PCB文件的情况。
  6. 若有SI&PI仿真的需求,也可以从上面的链接中下载Cadence Sigrity软件。

如果不准备用Cadence工具进行仿真,可参考我的另一系列文章ADS系列之SI&PI仿真笔记:ADS多种版本的安装、卸载&重装(一)

二、安装&卸载

方法一

Cadence软件的安装&激活&卸载都可以用 阿狸狗破戒大师 一键安装来搞定,非常的方便!

方法二

Cadence软件安装仍然用阿狸狗破戒大师一键安装 ,但手动卸载需要删除安装目录下的所有文件,以及很多残留的文件和注册表,是一种比较暴力的方法,流程如下:

  1. 删除安装目录;

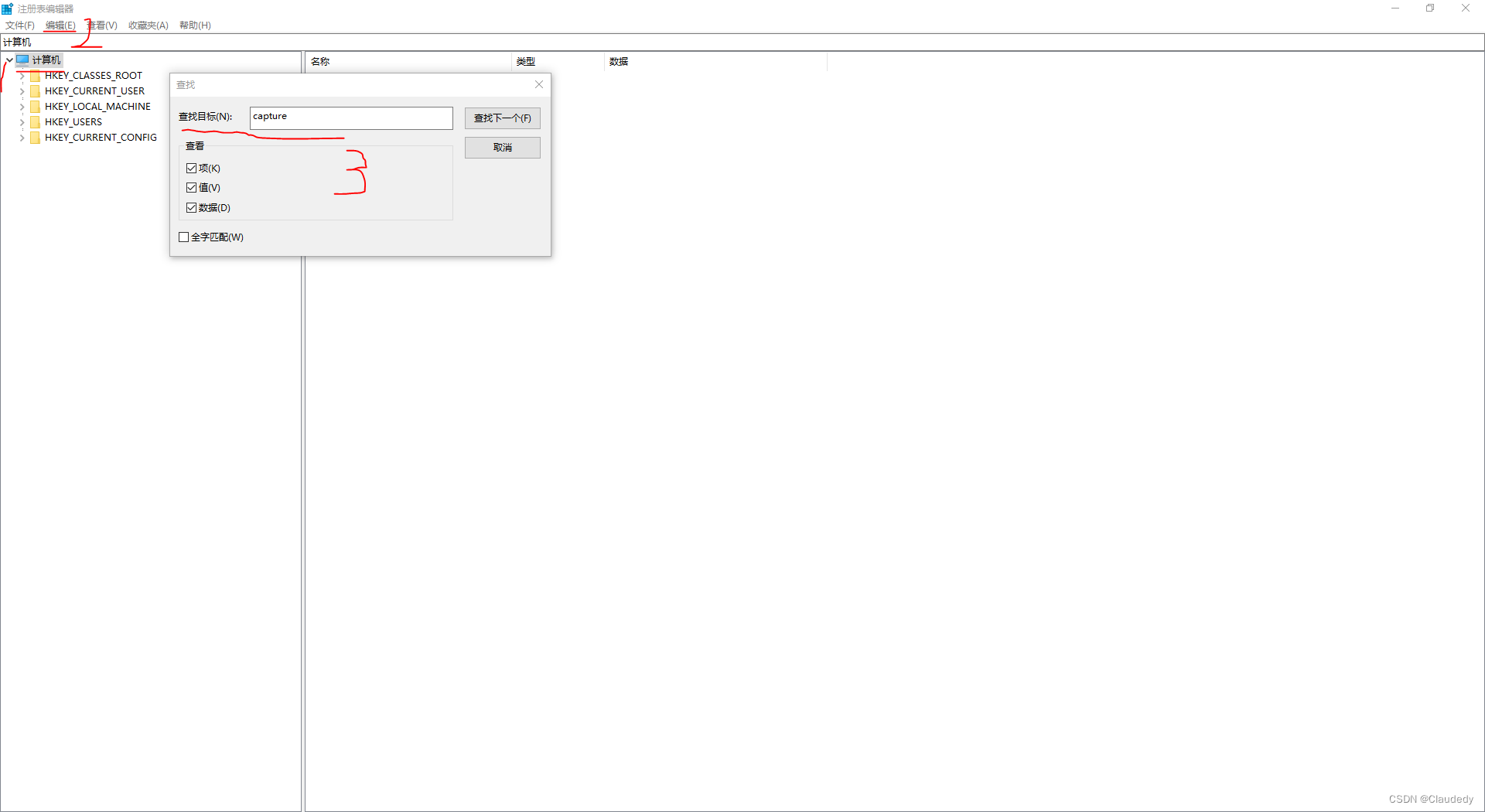

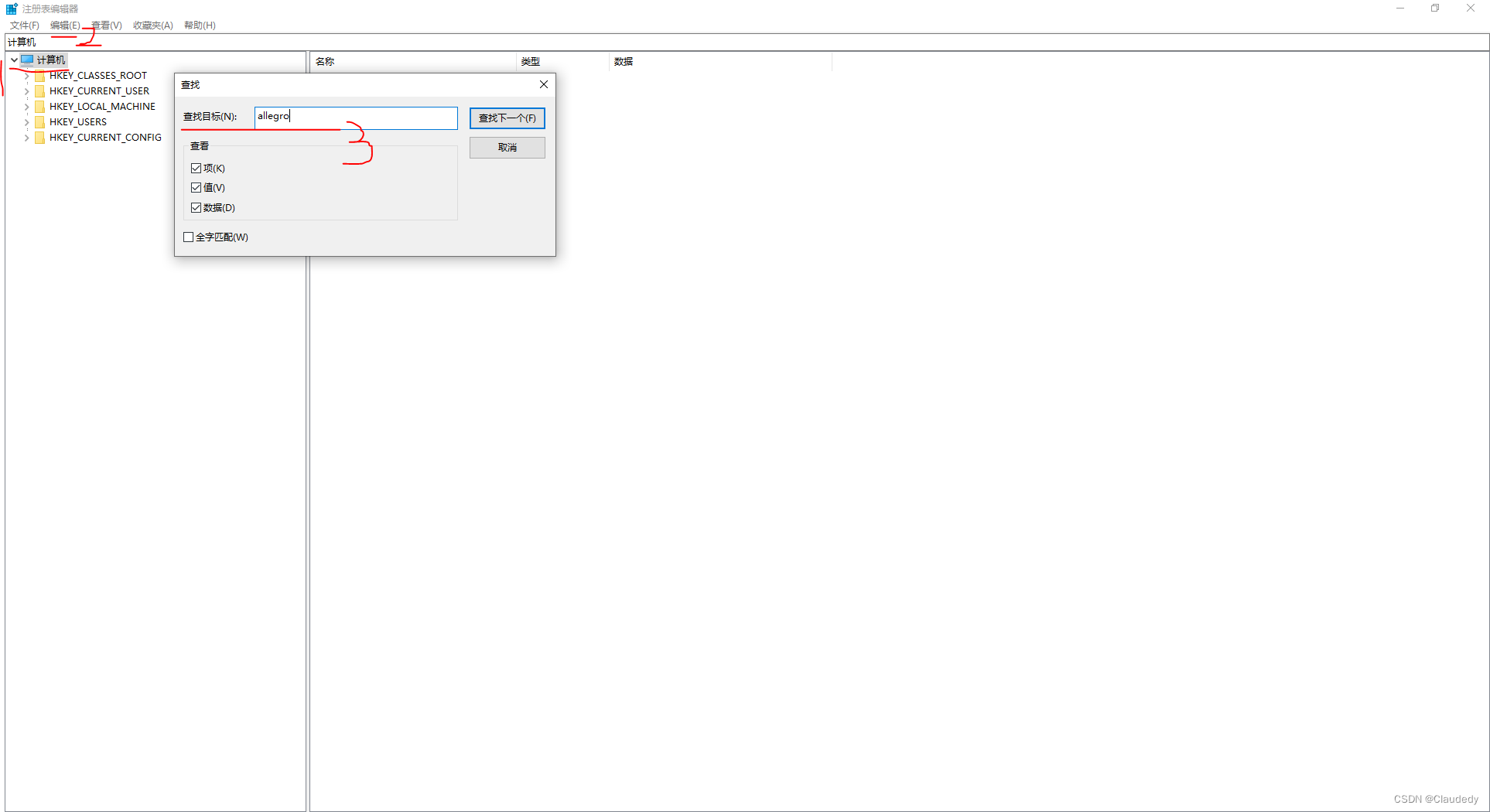

  2. 使用快捷键Win + R打开运行命令窗口,并输入regedit打开注册表编辑器。选中计算机,点击编辑按钮,再点击查找。同样,这里我们也需要查找 capture allegro 两个关键字,删除相关的注册表信息。
    在这里插入图片描述
    在这里插入图片描述

  3. 重启电脑,然后重新安装即可。
    经过一小会劳累的安装过程后,就可以开始使用Cadence软件来做你的原理图和PCB设计,以及SI&PI仿真了。
    在这里插入图片描述
