02 - Unity Test 测试框架的使用

一、Unity Test 测试框架的使用

1.1 Unity Test 简介

Welcome to the Unity Test Project, one of the main projects of ThrowTheSwitch.org. Unity Test is a unit testing framework built for C, with a focus on working with embedded toolchains.

This project is made to test code targetting microcontrollers big and small. The core project is a single C file and a pair of headers, allowing it to be added to your existing build setup without too much headache.

Unity Test 是一个为 C 语言搭建的单元测试框架，主体包含一个 C 文件与两个头文件，通过引用这三个文件，就可以对我们现有的工程进行测试了~

1.2 Unity Test 文件说明

1.2.1 Unity Test 源码下载

【下载地址】： ThrowTheSwitch/Unity: Simple Unit Testing for C (github.com)

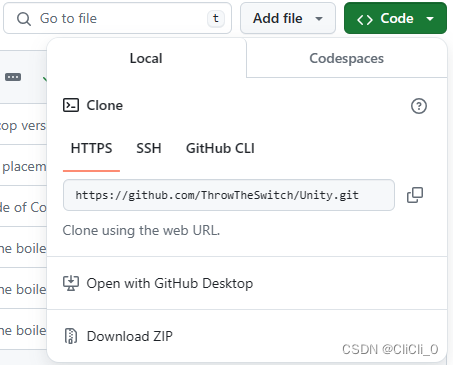

打开下载地址，点击 code 后，如下图

• 点击 Download ZIP 下载压缩包，解压即可使用（推荐，并建议保留压缩包作为副本）
• 复制 HTTPS 链接，使用 Git 克隆 Unity 项目到本地（没有 github 账户的同学可以直接下载压缩包）

1.2.2 文件说明

• docs ：一些帮助文档，其中 UnityAssertionsCheatSheetSuitableforPrintingandPossiblyFraming.pdf 列举了大部分断言结构，更加详尽的断言描述参考 UnityAssertionsReference.md
• examples ：测试用例，在 1.3 小结中将会通过其中的一个用例说明 Unity 的测试过程
• src ：Unity 的核心内容，包含一个 c 文件与两个 h 文件，包含一些函数及断言的实现

1.3 Unity Test 用例测试

1.3.1 测试工程搭建

任选一款可以编译、运行 C 代码的 IDE (如 Visual Studio) ，新建空工程

• 将 Unity\src 下的 unity.c 、 unity.h 、 unity_internals.h 拷贝到工程目录下
• 将 Unity\examples\example_1\src 下的 ProductionCode.c 、 ProductionCode.h 拷贝到工程目录下
• 将 Unity\examples\example_1\test 下的 TestProductionCode.c 及其子目录 \test_runners 下的 TestProductionCode_Runner.c 拷贝到工程目录下

至此测试文件准备完毕，新建工程的目录下应该有：

• unity.c 、 unity.h 、 unity_internals.h 是 Unity Test 测试框架核心文件
• ProDuctionCode.c 是需要测试的功能集合，即各功能模块的代码实现，并在对应的 h 文件中进行声明。需要注意的是，h 文件需要增加宏定义，从而让头文件在工程中只被包含一次，也更符合编码规范
• TestProductionCode.c 是测试用例集合，测试用例实质上也是一些函数，通常以 test_ 开头，函数的内部是具体的断言实现，也可以在测试函数中编写测试代码，作为断言的输入
• TestProdutionCode_Runner.c 测试 mian 函数，执行测试用例并输出结果

可见，使用 Unity Test 框架进行单元测试时，工程主要包含以下 4 部分

1. Unity Test 框架核心文件
2. 被测试函数
3. 测试用例
4. main

【注】：若工程目录按 \src 与 \inc 分别存放了 c 与 h 文件，则在头文件包含时需要修改相对路径

1.3.2 测试用例执行

编译工程并运行，输出结果如下

一条测试用例的输出共四部分

1. 测试用例文件名，在 main 函数起始处由 UnityBegin 函数配置，在用例执行过程中可以多次配置，主要用于打印输出以区分用例文件
2. 用例所在行，当用例执行失败时可以快速定位用例位置（当用例 PASS 时，行号即 main 函数中执行测试用例时设定的行号；当用例 FAIL 时，行号即具体失败用例的行号）
3. 用例名称
4. 用例执行结果（PASS / FAIL）

1.3.3 相关说明

1. mian 主函数

   //简单的 main 函数示例
   int main(void)
   {
       UnityBegin(filename);
       RUN_TEST(test_TheFirst, x);
       RUN_TEST(test_TheSecond, y);
       RUN_TEST(test_TheThird, z);
       return UnityEnd();
   }


   • UnityBegin(filename)

     整个测试流程由 UnityBegin 函数开始， UnityBegin 入参为一个字符串常量，内容通常设置为后续用例所在的文件名，当用例按类别存放在不同的文件中时，函数入参会结合用例结果打印到控制台，方便区分不同类别的用例

   • RUN_TEST(test_TheFirst, x)

     test_TheFirst 为用例函数，x 为用例函数所在的行号，该行号只在用例 PASS 时生效，并打印到控制台，当用例执行 FAIL 时，控制台将输出 FAIL 用例所在的行号

     RUN_TEST 实质是一个宏，内部定义了一些如统计用例数量、执行用例、打印结果的功能，每条用例均会执行一次 RUN_TEST ，宏定义参考如下

     #define RUN_TEST(TestFunc, TestLineNum) \
     { \
       Unity.CurrentTestName = #TestFunc; \
       Unity.CurrentTestLineNumber = TestLineNum; \
       Unity.NumberOfTests++; \
       if (TEST_PROTECT()) \
       { \
           setUp(); \
           TestFunc(); \
       } \
       if (TEST_PROTECT()) \
       { \
         tearDown(); \
       } \
       UnityConcludeTest(); \
     }


   • UnityEnd()

     输出保存在变量 Unity 中的汇总结果

     调用 UnityBegin 会重置全局变量 Unity ，因此对于某个测试用例文件，UnityBegin 与 UnityEnd 总是成对出现的

   值得注意的是，在 UnityBegin 函数前，仍然可以加入自己的代码，初始化全局变量，或调用一些函数来生成测试用例所需的原始数据，不过这些数据均需要通过全局变量传递

2. 测试用例文件

   • setUp 函数

     参考上文中的 RUN_TEST 宏， setUp 函数在每个用例函数前调用，因此可以利用该函数针对每一条用例作一些数据初始化或者运算，可按需求增加入参

   • tearDown 函数

     tearDown 函数在每个用例函数完成后，或者由于用例 FAIL 导致用例函数异常退出后调用，用于做一些后续处理，可按需求增加入参

   • test_Func 测试用例函数

     每个测试用例函数包含一个或多个测试用例，每个测试用例由具体的断言实现，根据断言类型，可能需要一个或多个入参，简单的测试用例函数参考如下

     void test_Func(void)
     {
       TEST_ASSERT_EQUAL(0, MyTestFunc(x,y));
       ...
     }


     测试用例函数通常以 test_ 开始，上文用例函数中的 相等断言 需要两个入参，参数 1 为期望值，参数 2 为实际值，当两个值相等时，断言校验通过，即测试用例 PASS ，否则测试用例 FAIL 。期望值由我们预先设置，实际值为被测试函数的返回值，测试用例 PASS 即被测试函数的返回值符合预期

     更多的断言类型参考 docs 中的 UnityAssertionsReference.md 文档

1.4 Unity Test 的实际应用

1. 新建工程，并将 Unity Test 核心文件拷贝到工程路径内
2. 编写目标函数文件（func.c & func.h），文件内包含各被测试函数
3. 编写测试用例，该 c 文件需要包含 func.h 与 unity.h
4. 编写 main 文件，执行用例并输出结果，该 c 文件需要包含 func.h 与 unity.h
5. 编译运行
