LTE中EPC中的MME

EPC中 重要实体介绍

MME（移动管理实体）是LTE网络EPC中的核心控制实体。能与eNodeB,服务网关（S-GW），HSS进行互动。实现例如NAS（非准入层信令）、用户验证及授权、移动性管理。主要负责空闲模式UE的跟踪与寻呼控制。通过与 HSS（Home Subscribe Server，归属用户服务器） 的信息交流，完成用户验证功能。

S-GW：Serving GW ，服务网关，负责用户数据包的路由和转发。对于闲置状态的UE，S-GW则是下行数据路径的终点，并且在下行数据到达时触发寻呼UE。

P-GW：Packet Data Network gateway ，PDN网关（分组数据网网关），提供UE与外部分组数据网络连接点的接口传输，进行业务上下行业务等级计费。

协议及接口介绍

• X2接口：这个接口主要负责eNodeB与eNodeB之间信令传输和数据交互。当一个用户从一个基站覆盖范围移动到另一个基站覆盖范围，为了快速恢复用户与新基站之间的连接（说的专业点叫做跨基站用户上下文回复处理），挂起的用户（移动终端）发起RRC连接恢复过程，此时他携带的是从旧基站获得的恢复ID，新基站通过X2接口向旧基站发起用户上下文获取流程，从旧基站获取终端在旧基站挂起时保存的用户上下文信息。用这样的方式快速恢复在新基站上的连接。
• S1接口：这个接口的控制面用来将信令在eNodeB与MME之间传递。这个接口的用户面用于在eNodeB与SGW之间的数据传输

如果我没理解错的话，MME用来传递信令，其中信令信息包括用户上下文，MME决定用户将数据传递给哪个SGW，然后在用户面上数据按照控制面上的安排进行数据传输。

• NAS协议（非接入层协议）处理UE和MME之间信息的传输，传输的内容可以是用户信息或控制信息（如业务的建立、释放或者移动性管理信息）。它与接入信息无关，只是通过接入层的信令交互，在UE和MME之间建立起了信令通路，从而便能进行非接入层信令流程了。封装在S1-AP消息中，NAS消息实现与接入无关功能，例如UE移动性管理，会话管理（创建并维持P-GW与UE之间的IP连接），NAS安全功能等。

NAS层功能如下：

• 会话管理：包括会话建立、修改、释放及QoS协商
• 用户管理：包括用户数据管理，以及附着、去附着
• 安全管理：包括用户与网络之间的鉴权及加密初始化
• 计费

你有可能会问在UE和MME之间建立起了信令通路，要经过eNB吗？

答案是肯定的。NAS层是一个抽象概念，在该层上传输的消息被称为NAS消息。但是实际上要想在UE和MME建立NAS信令连接，还是得通过eNB进行中转，整体流程是：由 UE 到 eNB 之间的 RRC 连接（由于 eNB 不具有 NAS 实体，而是通过 RRC 连接以及 RRC 消息作为 NAS 消息的 “便车”）以及 eNB 到 MME 之间的 S1 连接（S1-C 接口只传输 S1AP 消息，所以 NAS 消息在此也会搭 S1AP 消息的 “便车”）构成的。

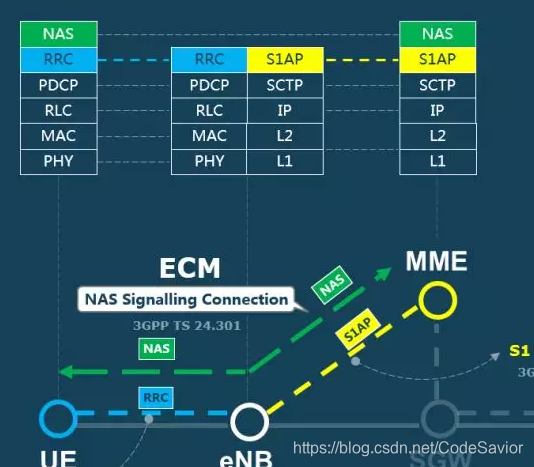

更直观如下：

对 MME 来说，可见的是 S1 连接，当某个 UE 的 S1 连接建立时立即进入 ECM-CONNECTED 状态，当 S1 连接释放时立即进入 ECM-IDLE 状态；

对 UE 来说，可见的是 RRC 连接，当 RRC 连接建立时立即进入 ECM-CONNECTED 状态，当 RRC 连接释放时立即进入 ECM-IDLE 状态。

流程

在用户进行服务请求的时候，MME接收三个不同的消息:初始UE消息(SR1)、初始上下文设置响应(SR2)和修改承载响应（SR3）

为了处理SR1, MME必须执行UE完整性检查和消息解密，还要为建立的承载器生成标识符。此外，它还存储和检索与UE上下文相关的参数和变量。在请求2中MME还检索UE上下文的信息，并将这些信息包含在随后的修改承载请求消息中，SR3的处理是最少的，因为此消息只是一个确认。

服务释放，当用户不活跃的时候触发服务释放功能。它的目的是释放数据无线电载波和下行链路
数据平面中的S1承载器，以及UE控制平面中的无线电和S1信令连接

在SRR期间，MME处理三个消息:一个UE上下文发布请求(SRR1)、一个发布访问承载器响应(SRR2)和一个UE上下文发布完成(SRR3)。

为了处理SRR1和SRR2, MME需要检索UE上下文的信息，并在后续消息中包含这些信息。对SRR3的处理主要意味着MME删除载体的上下文信息。

MME在HR完成阶段参与基于x2的HR。其目的是将承载器的端点从源端切换到目标端。MME在此阶段接收两条消息:一条路径切换请求消息(HR1)和一条修改承载响应(HR2)。
为了处理HR1和HR2, MME还需要检索UE上下文的信息，并在后续消息中包含这些信息。为了处理路径切换请求消息，MME还需要存储新的数据，如新的服务单元的id和新的跟踪区域

MME的主要研究内容

• 接口协议栈：理解MME的相关接口和收发消息的封装格式
• 信令流程：对于MME的相关信令流程进行研究，理解MME与其他网络节点交互过程中传输的是哪些消息，以及传输这些消息的作用
• 负载均衡方案：MME需要处理大量信令，一旦各个MME节点的负载不均衡，将造成消息的阻塞和资源的浪费
