在介绍PDU会话之前让我们介绍一下什么是PDU

PDU简介

PDU（Protocol Data Unit）是协议层的协议在对等层之间交换的信息叫协议数据单元。

封装

数据要通过网络进行传输，要从高层一层一层向下传送，如果一个主机要传送数据到别的主机，在发送端需要先把数据包装到一个特殊协议数据包中，逐层添加头部信息，这个过程叫封装。

解封装

数据被传送到接收设备，接收设备需要将添加的信息进行删除，根据报头决定将数据沿协议栈向上传给合适的应用程序，这样的过程叫做解封装。

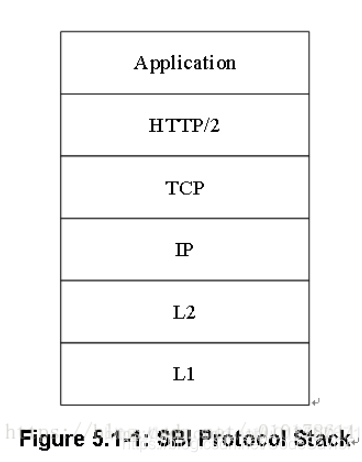

从下面的图中我们也能发现，不同网络层次所传输的数据叫法是不一样的，传输层PDU叫段，网络层PDU叫报文，链路层PDU叫帧，物理层PDU叫比特。实际使用过程中不用划分这么细致，统称为数据包。

下图描绘的是数据传输的过程，中间传输仅用到了最后三层，分别对应承载网络中L1，L2，L3。因此，在发送端和接收端用到了所有层，而在中间的转发过程用到了最下面三层。

PDU会话

在介绍完什么是PDU之后让我们来看下什么是PDU会话！

PDU会话概念

一个PDU会话是指一个用户终端UE与数据网络DN之间进行通讯的过程。PDU会话建立后，也就是建立了一条UE和DN的数据传输通道。PDU会话的类似于2/3G的PDP上下文、4G的承载上下文。

其中，PDU会话信息包括号码、IMSI、IMEI、PDU会话ID、会话类型（IPv4、IPv6、IPv4v6、Ethenet、Unstructured）、上下行速率、计费ID、漫游状态信息、UE的IP信息、PCF信息、Qos信息、隧道信息、目的地地址、SMF标识、切片信息（如果支持）、默认DRB信息、数据网名、AMF信息、用户位置信息、会话管理信息、UPF ID、在线计费标识、离线计费标识等相关信息。

从PDU会话信息可以看到，PDU会话保存有用户面的数据路由、Qos、计费、切片、速率等可能与计费相关的重要信息。

PDU会话的建立过程

在4G网络环境下，要建立PDU会话需要建立缺省承载（建立通路），在5G网络则不需要这些，当5G终端在网络中注册Registration时，无需建立和4G承载类似的PDU会话。

5G终端在有业务需求的时候会发起建立PDU会话的申请，在5G网络中建立PDU会话只能由终端发起。

但这并不意味着终端不发起会话外部数据就无法发送给终端，在这种情况下网络会对终端进行寻呼，终端接收到寻呼进行响应，再发起Service Request流程，申请PDU会话的建立就可以了。

因此，PDU会话的过程可以是用户发起的也可以是服务器发起的。

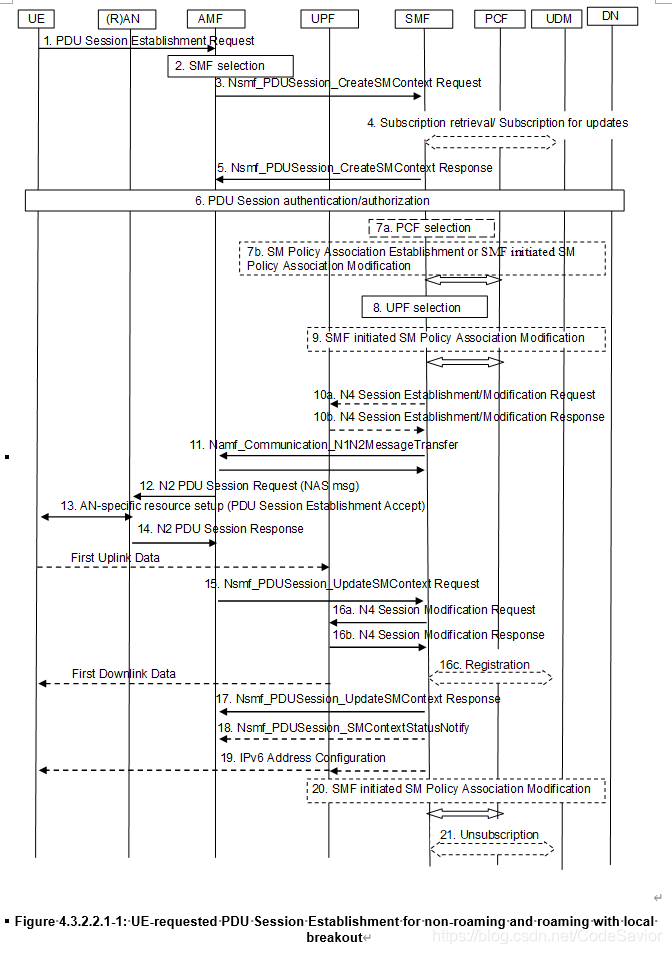

其具体的建立过程如下图所示

PDU会话修改

当用户和网络之间的一个或几个QoS参数发生改变会发生PDU会话修改动作。

PDU会话释放

PDU会话释放主要是把一切和会话有关的资源进行释放。

流量监测

流量监测过程在UPF处执行，主要是为了确定数据包属于哪个会话或哪个服务数据流。

而整个监测过程不是由UPF独立执行的，需要SMF指导UPF，通过PDR告诉UPF如何检测数据包是属于谁的。

SMF和PDU之间的通信就叫做PFCP会话。

PFCP会话

在用户建立PDU会话的流程中，会同步建立N4会话，又称为PFCP会话，采用PFCP（Packet Forwarding Control Protocol，分组交换控制协议），这个协议用来定义UPF对PDU的一系列动作包括：

识别：PDRs（Packet Detection Rules，报文检测规则）。
转发：FARs（Forwarding Action Rules，转发操作规则）
缓存：BARs（Buffering Action Rules，缓存操作规则）
标记：QERs（Qos实施规则）
报告：URRs（用量上报规则）
多接入：MAR（多接入规则）

其中

每个PDR（报文检测规则）内部必须包括一个PDI（报文检测信息），PDI定义了一个或多个对报文进行匹配检测的字段。

控制平面应该在一个PFCP会话中规定每个PDR仅提供一个FAR。

DROP：丢弃数据包
FORW：转发数据包
BUFF：缓冲下行链路数据包
NOCP：通知SMF缓冲相关的第一个下行链路数据包到达的通知
DUPL：提供如何转发重复数据包的说明

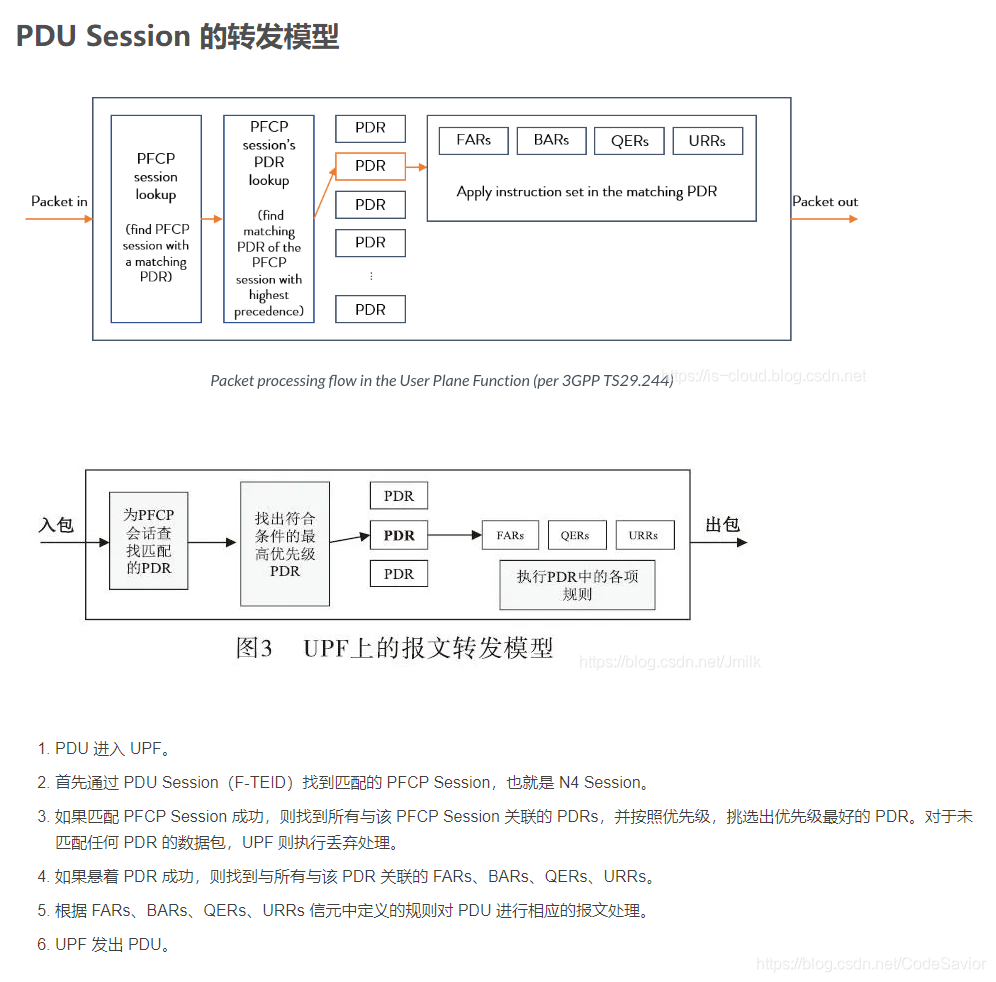

看了这些还是有点迷糊，数据沿哪条路径走到目标位置的呢？？

每一个PDU都有一个用户面路径，这个路径至少包含一个UPF，可能包含多个I-UPF。对于一个已经建立好的PDU会话而言，其用户面路径不是一成不变的，UE移动或者策略的变化都可能导致SMF决策改变用户面路径。（什么策略的变化？是SMF决定用户路径吗？？）

下面主要介绍几个场景

在用户移动的情况下

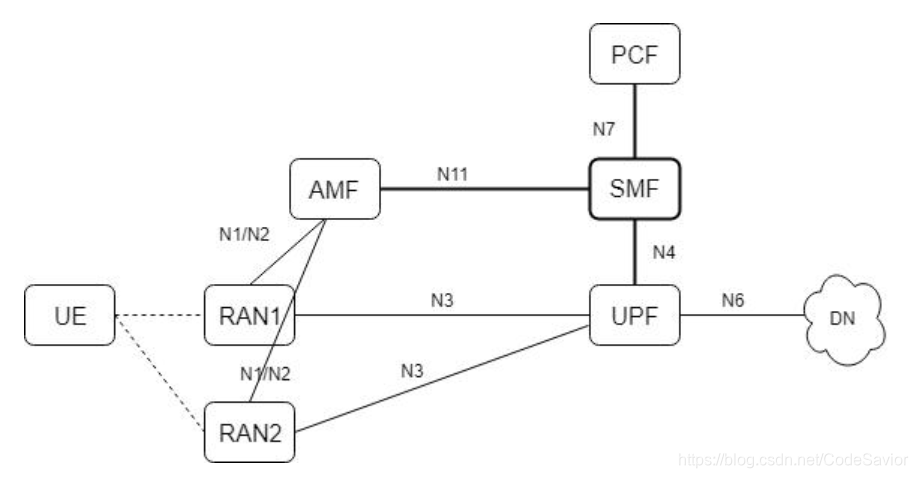

如图所示：

用户从RAN1覆盖的区域移动到了RAN2覆盖的区域，这触发了切换流程，而原来RAN2和UPF之间的连线是没有的，SMF需要控制UPF和RAN2建立新的N3隧道。SMF会分配隧道信息巷UPF发器N4会话更新，下发新的PDR和FAR规则，使得DN的下行流量被发送给RAN2，并使得从用户通过RAN2来的上行流量可以正确匹配PDR而被转发给DN。（整个过程的重点是原来的RAN2和UPF没有连通性，SMF需要在用户平面路径插入一个新的UPF）

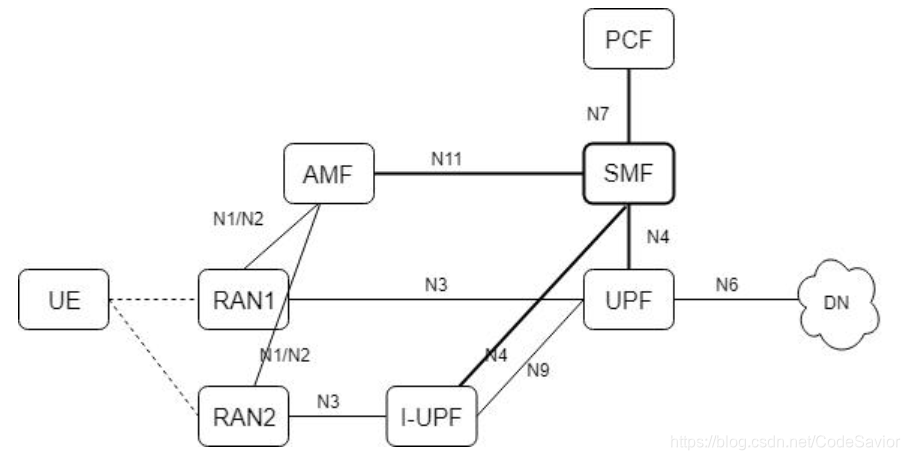

如果SMF判断要插入一个I-UPF，SMF会使用UPF选择机制选择出合适的UPF作为I-UPF，并向I-UPF发起建立N4会话，分配tunnel信息并下发PDR和FAR等规则使得I-UPF可以与原UPF之间建立N9隧道，使得I-UPF和RAN2之间可以建立N3隧道。将I-UPF的N9隧道信息通知给原UPF，控制原UPF建立N9隧道。从而建立起可以承载切换后用户流量的新的用户面路径。重建后的网络结构如下所示。

在有边缘计算的场景下

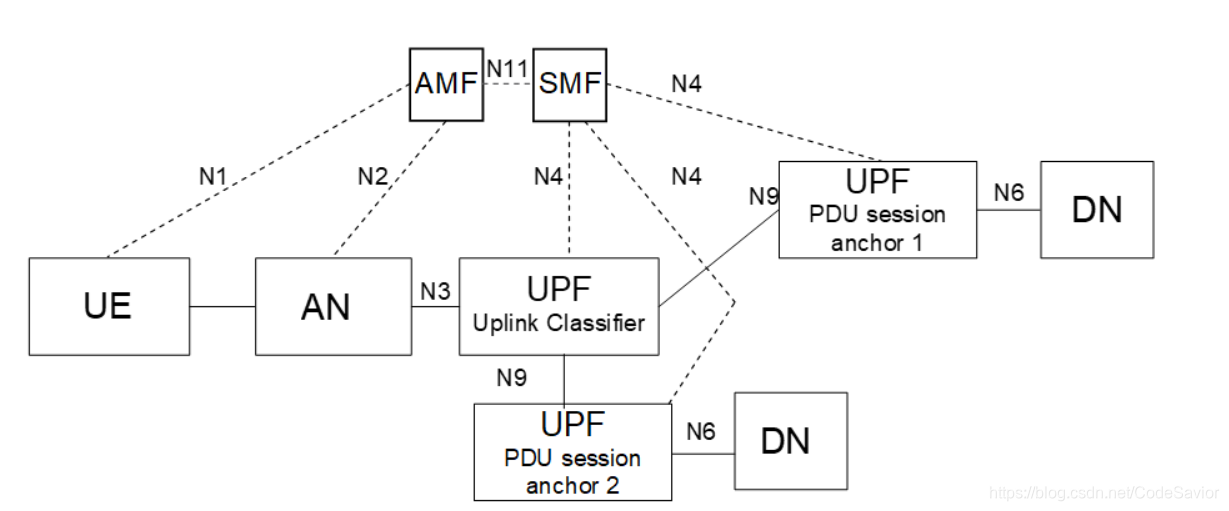

在边缘计算的场景下,PDU会话中将上行数据流量分流到多个PSA(PDU session anchor )的UPF，UL CL与各PSA之间建立N9隧道，UL CL根据SMF下发的PDR、FAR等规则将不同的流量转发给不同的PSA，再由PSA转发给DN。

UL CL通常可应用于需要将用户流量引导至本地DN出口的场景。SMF通过给UL CL下发多个PDR和FAR，将去往DN远端出口和DN本地出口的流量区分出来，使得去往本地出口的流量被UL CL转发给本地DN出口（即本地的PSA，图中的PDU session anchor 2）,而去往远端的流量被转发给远端DN出口。
