并联情况下耦合回路的等效电路

一道高频电子题目

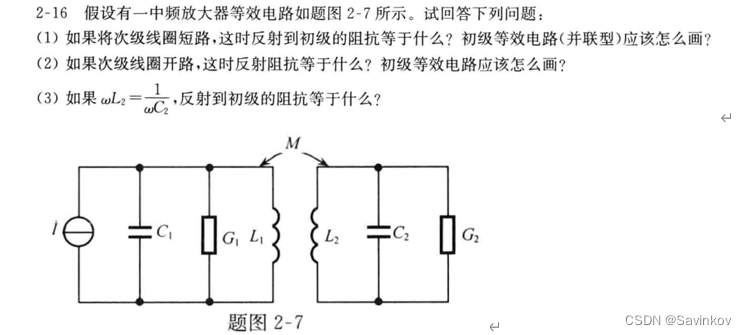

这个学期我们高频老师布置了一道题目，如下：

我一看，这不就是电路里的磁耦合吗，但是翻开高频书（严国萍主编）一看：

书中只描述了串联情况下耦合回路的等效电路。而邱关源的《电路》也没有描述串联的情况。另外，CSDN也没有博主讲述过这个问题（不排除我没看到）。

理论推导

首先明确以下符号，电阻R，电导G，电抗X，电纳B，阻抗Z，导纳Y。

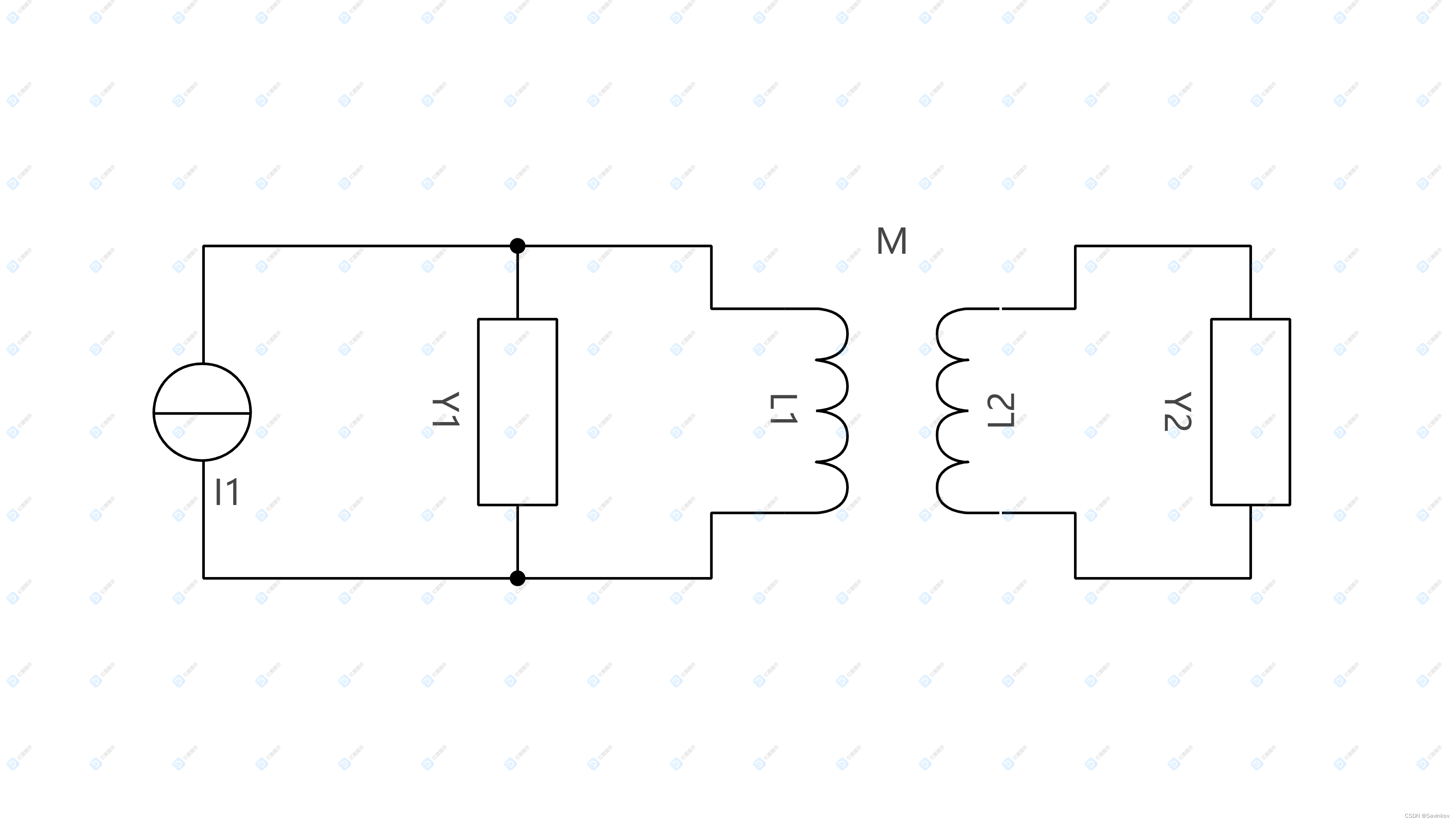

变压器电路如下：

假设
$$Y_{11}=Y_1+L_1\text{\hspace{1em}(1)}$$
$$Y_{22}=Y_2+L_2\text{\hspace{1em}(2)}$$
又因为
$$Y_M=\frac{1}{j\omega L}\text{\hspace{1em}(3)}$$
初、次级回路电流方程可写为：
$$Y_{11}\stackrel{.}{U_1}-\frac{\stackrel{.}{U_2}}{j\omega L}=\stackrel{.}{I_1}{Y}_{11}\text{\hspace{1em}(4)}$$
$$-\frac{\stackrel{.}{U_1}}{j\omega L}+Y_{22}\stackrel{.}{U_2}=0\text{\hspace{1em}(5)}$$
联立（4）（5）可得：
$$\stackrel{.}{U_1}=\frac{\stackrel{.}{I_1}}{Y_{11}+\frac{1}{{\omega }^2{M}^2{Y}_{22}}}\text{\hspace{1em}(6)}$$
$$\stackrel{.}{U_2}=\frac{\frac{\stackrel{.}{I_1}}{j\omega M{Y}_{11}}}{Y_{22}+\frac{1}{{\omega }^2{M}^2{Y}_{11}}}\text{\hspace{1em}(7)}$$

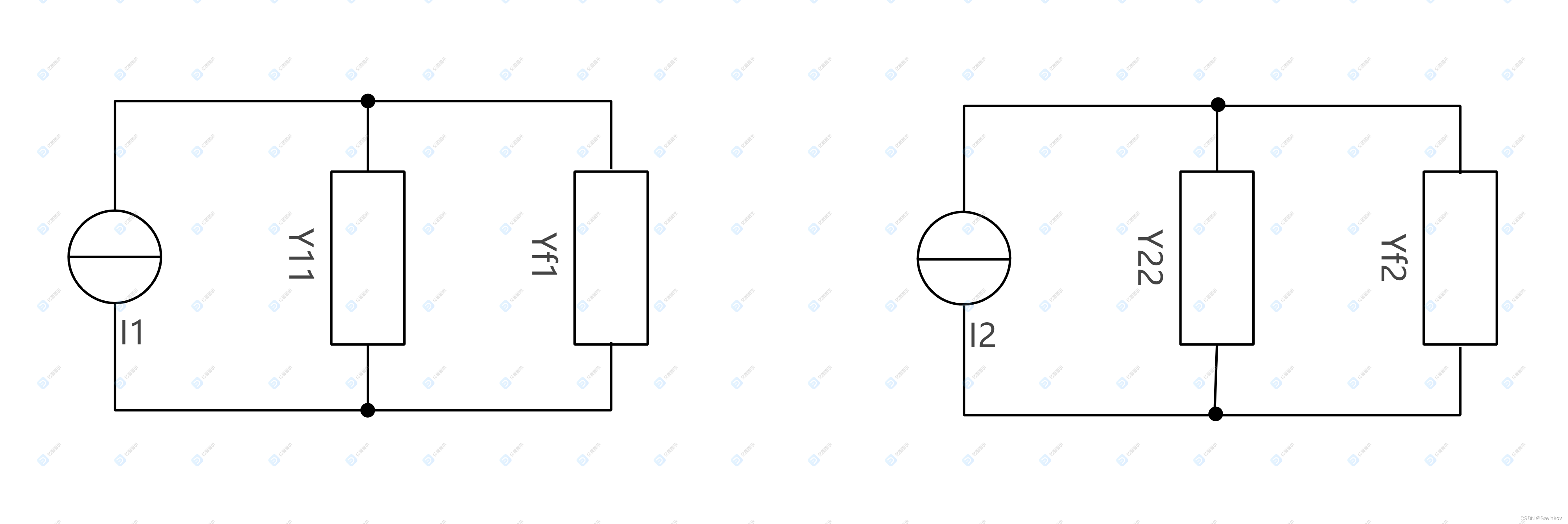

画出初级回路和次级回路的等效电路：

根据（6）（7），我们可以求出：
$$Y_{f1}=\frac{1}{{\omega }^2{M}^2{Y}_{22}}\text{\hspace{1em}(8)}$$
$$Y_{f2}=\frac{1}{{\omega }^2{M}^2{Y}_{11}}\text{\hspace{1em}(9)}$$
$$\stackrel{.}{I_2}=\frac{\stackrel{.}{I_1}}{j\omega M{Y}_{11}}\text{\hspace{1em}(10)}$$
可以发现，并联情况下耦合回路的等效电路各参数形式与串联情况下很相似。（串联情况在上面的图片上）

---
